Switch Industrial 16 Portas Gigabit Trilho DIN

TI-G162 (Version v1.0R)

  • 14 x portas gigabit
  • 2 x Slots SFP Gigabit
  • 32 Gbps de capacidade de comutação
  • Gabinete de metal com classificação IP30
  • Inclui suportes de montagem em Trilho-DIN e suportes de parede
  • Ampla faixa de temperatura de operação de -40° - 75° C (-40° - 167° F)
  • Múltiplas entradas fornecem energia redundante com proteção contra sobrecarga de corrente
  • Saída de alarme disparado por falha de energia
  • Fonte de alimentação vendida separadamente (modelos: TI-M6024)
  • Compatível com NDAA/TAA (somente EUA e Canadá)
NDAA/TAA Compliant

Os switches industriais Gigabit de Trilho-DIN da TRENDnet são soluções de rede robustas e confiáveis, projetadas para uso em ambientes extremos e exigentes. Cada switch industrial Gigabit de Trilho-DIN possui um gabinete metálico resistente com classificação IP30, projetado para suportar um alto grau de vibração e choque, enquanto opera em altas e baixas temperaturas em ambientes industriais entre -40° - 75° C (-40° - 167° F). Nossos modelos de switches industriais reforçados apresentam portas Gigabit de cobre para conexões de dispositivos de alta velocidade e slots SFP Gigabit que suportam módulos 1000Base-FX para aplicações de rede de fibra longa distância.

Ilustração da comunicação em duplex completo com dados sendo transmitidos simultaneamente em ambas as direções. Duas setas apontando em direções opostas, cada uma contendo símbolos que representam pacotes de dados de documentos, pastas, música, vídeo.

Portas gigabit

Este switch Industrial possui portas Gigabit de cobre para conexões de dispositivos de alta velocidade e slots Gigabit SFP que suportam módulos 1000Base-FX para aplicações de rede de fibra longa distância.

TI-G162 conectado a duas fontes de alimentação externas (v1 e v2)

Energia redundante

Múltiplas entradas de energia fornecem energia redundante com proteção contra sobrecarga de corrente neste switch industrial reforçado, minimizando o tempo de inatividade geral da rede (fontes de alimentação vendidas separadamente).

Quatro ícones, cada um representando diferentes características ou proteções. Dispositivo com Linhas de Vibração: indica resistência a vibrações ou choques. Termômetro: significa resistência à temperatura. Raio: representa resistência elétrica ou proteção contra surtos elétricos. Texto “IP30”: indica um nível específico de classificação de proteção contra entrada (IP) contra poeira e água.

Projeto industrial endurecido

Equipado com um gabinete robusto com classificação IP30, projetado para suportar um alto grau de vibração, choque e operar dentro de uma ampla faixa de temperatura de -40° - 75° C (-40° - 167° F).

A ilustração mostra uma plataforma offshore com uma TI-G162 ampliada no meio. Ele destaca um PLC em uma área, outro PLC em uma área diferente e um host SCADA em uma sala, demonstrando conectividade em toda a plataforma.

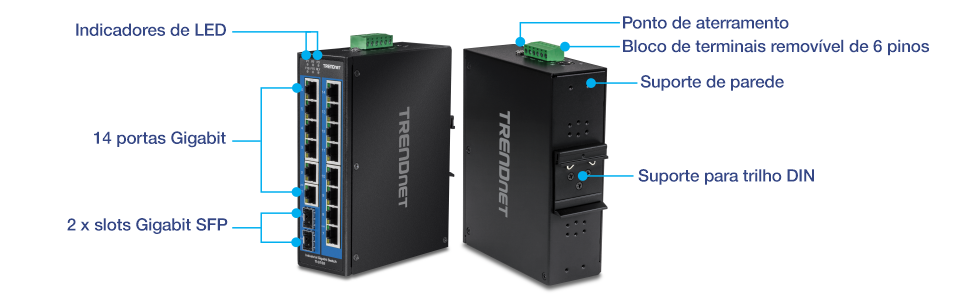

A ilustração mostra várias vistas da TI-G162. À esquerda, uma visão em ângulo frontal é rotulada com indicadores LED, portas de 14 Gigabit e slots SFP de 2 Gigabits. A segunda imagem exibe uma visão em ângulo traseiro rotulada com um ponto de aterramento, bloco de terminais removível de 6 pinos, montagem em parede e montagem em trilho DIN.

Portas gigabit

Switch industrial possui portas Gigabit de cobre para conexões de dispositivos de alta velocidade e slots Gigabit SFP que suportam módulos 1000Base-FX para aplicações de rede de fibra longa distância

Montagem Trilho-DIN / Parede

Gabinete de metal com classificação IP30 no switch industrial com hardware Trilho-DIN incluído e montagem em parede

Energia redundante

Múltiplas entradas de energia fornecem energia redundante com proteção contra sobrecarga de corrente (fonte de alimentação vendida separadamente, modelo: TI-M6024)

Relé de Alarme

Switches industriais reforçados, cada um com um relé de alarme acionado por falta de energia da fonte primária e/ou redundante

Jumbo Frames

Suporta pacotes maiores, ou Jumbo Frames (até 9KB), para maior desempenho

Ampla faixa de temperatura

Uma ampla faixa de temperatura operacional de -40° - 75° C (-40° - 167° F) permite a instalação dos switches industriais em ambientes com condições extremas de calor ou frio

Resistente a Choque e Vibração

Classificado para choque (EN 60068-2-27), queda livre (EN 60068-2-32) e vibrações (EN 60068-2-6)

Conformidade eletromagnética

Em conformidade com as certificações industriais EMS (IEC 61000-4-2) ESD: Contato: 6kV | Ar: 8kV, (IEC 61000-4-4) EFT: Potência: 2kV | Sinal: 2kV, (61000-4-5) Sobrecarga: Potência: 2kV | Sinal: 2kV

Ponto de aterramento

Os switches industriais possuem um ponto de aterramento para proteção contra sobrecargas externas

Standards
  • IEEE 802.3
  • IEEE 802.3u
  • IEEE 802.3ab
  • IEEE 802.3x
  • IEEE 802.3z
Interface
  • 14 portas Gigabit
  • 2 x slots Gigabit SFP
  • Bloco de terminais removível de 6 pinos
  • Indicadores de LED
  • Suporte para trilho DIN
  • Suporte de parede
  • Ponto de aterramento
Intervalo de transferência de dados
  • Ethernet: 10 Mbps (half-duplex), 20 Mbps (full-duplex)
  • Fast Ethernet: 100 Mbps (half-duplex), 200 Mbps (full-duplex)
  • Gigabit Ethernet: 2000 Mbps (full-duplex)
  • SFP: 2000Mbps (full duplex)
Desempenho
  • Buffer de RAM de dados: 512 KB
  • Capacidade de Comutação: 32Gbps
  • Tabela de Endereços MAC: Entradas de 8K
  • Jumbo Frames: 9KB
  • Taxa de encaminhamento: 23,8 Mpps (tamanho do pacote de 64 bytes)
Características especiais
  • Componentes resistentes classificados para trabalhar em temperaturas extremas
  • Múltiplas entradas de energia
  • Suporta Contato ESD 6kV, Ar 8kV e Surto 2kV
  • Design de baixo perfil
Potência DC
  • Entrada: 12 - 56V DC
  • Fonte de alimentação recomendada: TI-M6024 (vendida separadamente)
  • Consumo Máximo: 13W
Adaptador de energia opcional (48VDC3000 vendido separadamente)
  • Entrada: 100 - 240V AC, 50 / 60Hz, 2A
  • Saída: 48V DC, 3.34A 160W máx.
Bloco terminal
  • Entradas de energia redundantes, contato de relé de alarme, 6 pinos
  • Faixa do fio: 0,34 mm^2 a 2,5 mm^2
  • Fio sólido (AWG): 12-24/14-22
  • Fio trançado (AWG): 12-24/14-22
  • Torque: 5 lb. – Pol / 0,5Nm / 0,56 Nm
  • Comprimento do fio nu: 7 – 8mm
Contato de relé de alarme
  • Saídas de relé com capacidade de transporte de corrente de 1A, 24V DC
  • Modo de circuito aberto quando duas fontes de energia estão conectadas
  • Modo de curto-circuito quando uma fonte de alimentação está conectada
MTBF
  • 514,167hrs a@ 50° C
  • 222.000 horas @ 75° C
Estrutura
  • Estrutura de metal IP30
  • Suporte para trilho DIN
  • Suporte de parede
  • Ponto de aterramento
  • Proteção de contato 6kV
  • Proteção de ar 8kV
  • Proteção contra picos de 2 KV
Temperatura de operação
  • - 40° – 75° C (-40° – 167° F)
Umidade de operação
  • Máximo 95 % sem condensação
Dimensões (C x L x A)
  • 155 x 120 x 48mm (6 x 4,7 x 1,9 pol.)
Peso
  • 562g (19,8 oz)
Certificações
  • CE
  • FCC
  • MET
  • Choque (IEC 60068-2-27)
  • Queda livre (IEC 60068-2-32)
  • Vibração (IEC 60068-2-6)
Garantia
  • 3 anos

CONTEúDO DA EMBALAGEM
  • TI-PG162
  • Guia de Instalação Rápida
  • Bloco de terminais removível
  • Kit de montagem em parede e trilho DIN

Todas as referências à velocidade são apenas para fins comparativos. As especificações, tamanho e formato do produto estão sujeitos a alterações sem aviso prévio, e a aparência real do produto pode ser diferente da descrita aqui.
