Conversor de mídia industrial reforçado 100/1000Base-T para SFP

TI-F11SFP (Version v2.0R)

  • Conversor Ethernet reforçado 100/1000Base-T para SFP com classificação IP30
  • A porta SFP acomoda módulos de fibra Multimodo ou Monomodo
  • Distâncias de rede em fibra de até 80 km com o módulo SFP TEG-MGBS80
  • Faixa de temperatura de operação de -40° à 75°C (-40° à 167°F)
  • Entrada de energia de 12 - 56V DC com proteção contra sobrecarga de corrente
  • Inclui DIN-rail e montagem em parede
  • Fonte de Alimentação vendida separadamente (modelo TI-M6024)
  • Compatível com NDAA/TAA
NDAA/TAA Compliant

O TI-F11SFP da TRENDnet é um conversor de mídia 100/1000Base-T para SFP com classificação IP30 e componentes reforçados classificados para ambientes industriais extremos. Defina as velocidades de taxa de transferência de 100Mbps ou 1000Mbps, negociação automática e Link Fault Pass Through (LFP) usando os interruptores DIP do painel frontal. Entrada de energia de 12 - 56V DC com proteção contra sobrecarga de corrente. (fonte de alimentação vendida separadamente: TI-M6024).

Ilustração vetorial estilizada de edifícios e máquinas industriais. Inclui um prédio alto e uma fábrica com engrenagens, representando manufatura e outras aplicações industriais.

Aplicações industriais

Dispositivos de rede para fabricas, industrias em geral, armazéns, vigilância e aplicações corporativas.

Diagrama esquemático de um conversor de mídia industrial endurecido 100/1000Base-T para SFP com uma entrada de alimentação de 12-56V DC, proteção contra sobrecarga de corrente e um ícone de uma luz de alarme.

Relé de Alarme

Entrada de energia de 12 - 56V DC com proteção contra sobrecarga de corrente.

Gráfico com quatro ícones: vibração, temperatura, choque e classificação IP30.

Projeto industrial endurecido

Projetado com um gabinete robusto com classificação IP30, resistência a um alto grau de vibração e choque, proteção contra ESD/EMI/sobretensão e opera dentro de uma ampla faixa de temperatura de operação (-45° - 75° C (-40° - 167° F)).

Configuração de rede de quatro switches em um rack no lado esquerdo, com uma linha indo para o slot Gigabit SFP TI-F11SFP. Uma linha de sua porta gigabit vai para uma câmera. O TI-F11SFP é conectado a um trilho DIN e uma linha do bloco de terminais é conectada a uma fonte de alimentação. Linhas mostrando conectividade.

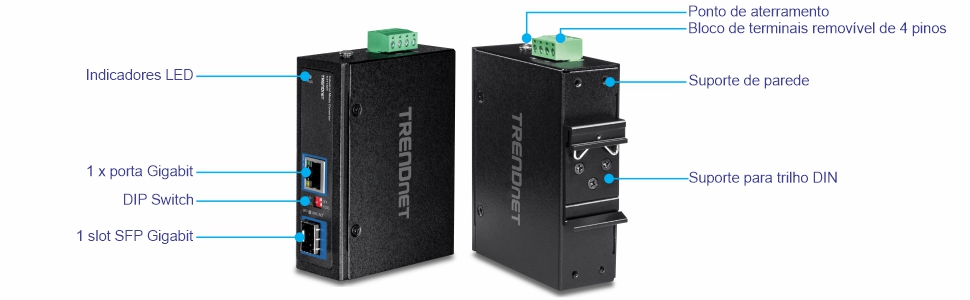

Vista do ângulo frontal do conversor de mídia TI-F11SFP 100/1000Base-T para SFP com indicadores LED identificados, 1 porta Gigabit, chave DIP e slot Gigabit SFP. À direita, há um ângulo traseiro view mostrando etiquetas para o ponto de aterramento, bloco de terminais removível de 4 pinos, montagem na parede e montagem em trilho DIN. As linhas mostram conectividade.

Portas de Rede

1 porta Ethernet Gigabit e 1 slot SFP

Interruptores DIP

1: Liga/desliga o LFP (Link Fault Pass Through)

2: Define a velocidade do SFP para 100Mbps ou 1000Mbps

Montagem em parede / trilho DIN

Invólucros de metal com classificação IP30 com ferragens de montagem em parede e trilho DIN incluídas

Capacidade de comutação

2 Gbps de capacidade de comutação

Relé de Alarme

Entrada de energia de 12 - 56V DC com proteção contra sobrecarga de corrente e um relé de alarme em caso de falha de energia (fonte de alimentação vendida separadamente: modelo TI-M6024)

Jumbo Frames

Envia pacotes maiores ou quadros jumbo (até 16 KB) para um maior desempenho

Ampla faixa de temperatura

Uma ampla faixa de temperatura operacional de -40° - 75° C (-40° - 167° F) permite instalações em ambientes industriais com condições extremas de calor ou frio

Conformidade eletromagnética

Em conformidade com as normas FCC Parte 15 Subparte B Classe A e CE EN 55022 Classe A

Certificações

Classificado para equipamentos de tecnologia da informação (ITE) (EN55022/24) e equipamentos industriais, científicos e médicos (ISM) (EN55011)

Resistente a Choque e Vibração

Classificação para choque (IEC 60068-2-27), queda livre (IEC 60068-2-32) e vibração (IEC 60068-2-6)

Ponto de aterramento

Ponto de aterramento protege os equipamentos contra sobre tensões eléctricas externas

Estándares
  • IEEE 802.3
  • IEEE 802.3u
  • IEEE 802.3ab
  • IEEE 802.3z
  • IEEE 802.3x
Interface do dispositivo
  • 1 x porta Gigabit
  • 1 slot SFP Gigabit
  • Bloco de terminais removível de 4 pinos
  • Indicadores LED
  • DIP Switch
  • Suporte para trilho DIN
  • Suporte de parede
  • Ponto de aterramento
Taxa de transferência de dados
  • Ethernet: 10 Mbps (half-duplex), 20 Mbps (full-duplex)
  • Fast Ethernet: 100 Mbps (half-duplex), 200 Mbps (full-duplex)
  • Gigabit Ethernet: 2000 Mbps (full-duplex)
  • Fibra: 2000Mbps (full duplex)
Desempenho
  • Buffer de RAM: 1 MB
  • Jumbo Frames: 16KB
Características especiais
  • Componentes resistentes classificados para trabalhar em temperaturas extremas
  • Entrada de Energia 12 – 56V DC
  • Relé de Alarme
  • Auto Negociação
  • Arquitetura de armazenamento e encaminhamento automáticos
  • Aprendizado de endereços e envelhecimento de endereços automáticos
  • Proteção contra picos de 2KV e descarga eletrostática (EDS) de 8 KV
Alimentação
  • Entrada: 12 - 56V DC
  • Fonte de alimentação compatível: TI-M6024 (vendida separadamente)
  • Consumo máximo:
    • 1.8W @12VDC
    • 2.16W @24VDC
    • 3W @48V
    • 3.36W @56VDC
Bloco terminal
  • Entradas de energia redundantes, 4 pinos
  • Alcance do fio: 0,34mm^2 a 2,5mm^2
  • Fio sólido (AWG): 12-24/14-22
  • Fio trançado (AWG): 12-24/14-22
  • Torque: 5 lb. – Pol / 0,5Nm / 0,56 Nm
  • Comprimento do fio nu: 7 – 8mm
Interruptores DIP
  • 1: Liga/desliga o LFP (Link Fault Pass Through)
  • 2: Define a velocidade do SFP para 100Mbps ou 1000Mbps
MTBF
  • 510,304 horas
Estrutura
  • Estrutura de metal IP30
  • Suporte para trilho DIN
  • Suporte de parede
  • Ponto de aterramento
  • Proteção contra descarga eletrostática (ESD) de 8 KV
  • Proteção contra picos de 2 KV
Temperatura operacional
  • -40° – 75° C (-40° – 167° F)
Umidade de operação
  • Máx. 95% sem condensação
Dimensão
  • 103 x 80 x 31mm (4,1 x 3,2 x 1,2 pol.)
Peso
  • 142g (5 libras)
Certificações
  • CE
  • FCC
  • Choque (IEC 60068-2-27)
  • Queda livre (IEC 60068-2-32)
  • Vibração (IEC 60068-2-6)
  • IEC 61000-4-2
  • IEC 61000-4-4
  • IEC 61000-4-5
Garantia
  • 3 anos

CONTEúDO DA EMBALAGEM
  • TI-F11SFP
  • Guia de Instalação Rápida
  • Bloco de terminais removível
  • Kit de montagem em parede e trilho DIN

Todas as referências à velocidade são apenas para fins comparativos. As especificações, tamanho e formato do produto estão sujeitos a alterações sem aviso prévio, e a aparência real do produto pode ser diferente da descrita aqui.
