Switch Industrial Gigabit PoE+ Trilho-DIN de 8 portas (24 - 56V)

TI-PG80B (Version v1.0R)

  • 8 portas Gigabit PoE+ (até 30W)
  • Budget de energia PoE de 120W@24V - 200W@48V
  • Capacidade de comutação de 16Gbps
  • Gabinete de metal com classificação IP30
  • Inclui DIN-rail e montagem em parede
  • Faixa de temperatura de operação de -40° - 75° C (-40° - 167° F)
  • Duas entradas de energia de 24 - 56V DC para redundância
  • Fonte de alimentação vendida separadamente (modelo: TI-S15052, TI-S24052, TI-S12024, TI-S24048)
  • Compatível com NDAA/TAA (somente EUA e Canadá)
NDAA/TAA Compliant

O Switch Industrial Gigabit de 8 Portas PoE+ Trilho-DIN da TRENDnet, modelo TI-PG80B, é um switch industrial de tensão variável com oito portas gigabit PoE+ e um budget de energia PoE de 200W. Os usuários podem conectar até oito dispositivos PoE+ a esse switch industrial de tensão variável PoE+ para conectividade de alta velocidade à rede. O switch industrial PoE+ de tensão variável é equipado com um gabinete metálico robusto com classificação IP30 e projetado para suportar um alto grau de vibração e choque, enquanto opera dentro de uma ampla faixa de temperatura de -40° - 75° C (-40° - 167° F) para ambientes industriais. As entradas duplas de energia de 24 - 56V DC no switch industrial de tensão variável fornecem redundância com relé de alarme de falha de energia.

Um diagrama de rede de 8 portas de switch de rede, conectado à câmera PoE e ao dispositivo de ponto de acesso sem fio de até 200 Watts.

Energia PoE

O switch industrial PoE de tensão variável possui um budget de energia de 200W PoE+ e alimenta até oito dispositivos Power over Ethernet com energia PoE+.

Diagrama esquemático de um switch industrial Gigabit PoE+ DIN-Rail de 8 portas (24 – 56V) com uma entrada de alimentação de 24-56V DC, proteção contra sobrecarga de corrente e um ícone de uma luz de alarme.

Tolerância a Falha

O switch industrial PoE de tensão variável possui duas entradas de energia de 24V - 56V DC para redundância com proteção contra sobrecarga de corrente.

Gráfico com quatro ícones: vibração, temperatura, choque e classificação IP30.

Desenho industrial

Equipado com um gabinete robusto com classificação IP30, resistente a um alto grau de vibração e choque, e opera em uma ampla faixa de temperatura de -40° - 75° C (-40° - 167° F).

Um diagrama técnico descreve uma configuração de rede em um ambiente industrial. No centro está um dispositivo TI-PG80B, destacado com um círculo azul. Este dispositivo é conectado a vários outros componentes por meio de linhas pontilhadas. À esquerda, um PLC (Controlador Lógico Programável) é conectado a uma câmera de vigilância. Outro CLP está localizado no lado direito do diagrama. Além disso, um host SCADA (Controle de Supervisão e Aquisição de Dados) é conectado na parte inferior. O plano de fundo mostra um layout detalhado de uma instalação industrial, incluindo máquinas, correias transportadoras e arranjos de assentos, indicando um sistema complexo e interconectado.

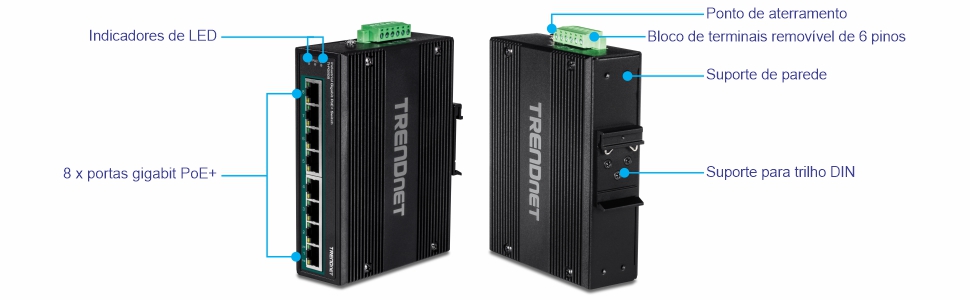

Várias visualizações de um switch industrial Gigabit PoE+ DIN-Rail de 8 portas. A vista esquerda apresenta oito portas Gigabit PoE+ alinhadas verticalmente com indicadores LED. A vista direita destaca vários componentes, incluindo um ponto de aterramento na parte superior, um bloco de terminais removível de 6 pinos adjacente ao ponto de aterramento, um suporte de parede na lateral e um suporte em trilho DIN abaixo do suporte de parede. Projetado para conectividade de rede e flexibilidade de montagem.

Budget de energia PoE+

Fornece até 30W de energia PoE por porta no switch industrial de tensão variável com um budget de energia de 200W PoE

Portas de Rede

8 portas Gigabit PoE+

Montagem em parede / trilho DIN

Gabinete metálico classificado como IP30 com Trilho-DIN e hardware de montagem em parede incluído

Capacidade de comutação

Capacidade de comutação de 16Gbps

Alimentação Redundante

Duas entradas de energia de 24V a 56V DC com proteção contra sobrecarga de corrente (fontes de alimentação compatíveis para este switch industrial PoE+ de tensão variável vendida separadamente, modelos: TI-S15052, TI-S24052, TI-S12024, TI-S24048)

Quadro Jumbo

Envia pacotes maiores, ou Jumbo Frames (até 9KB), para aumentar o desempenho no switch de tensão variável

Ampla faixa de temperatura de operação

Switch industrial de tensão variável classificado para uma faixa de temperatura operacional de -40° - 75° C (-40° - 167° F)

Resistente a Choque e Vibração

Classificado para choque (EN 60068-2-27), queda livre (EN 60068-2-32) e vibrações (EN 60068-2-6)

Ponto de aterramento

O ponto de aterramento no switch industrial de tensão variável protege o equipamento contra sobretensões elétricas externas

Estándares
  • IEEE 802.3
  • IEEE 802.3u
  • IEEE 802.3ab
  • IEEE 802.3x
  • IEEE 802.3af
  • IEEE 802.3at
Interface do dispositivo
  • 8 x portas gigabit PoE+
  • Bloco de terminais removível de 6 pinos
  • Indicadores de LED
  • Suporte para trilho DIN
  • Suporte de parede
  • Ponto de aterramento
Intervalo de transferência de dados
  • Ethernet: 10 Mbps (half-duplex), 20 Mbps (full-duplex)
  • Fast Ethernet: 100 Mbps (half duplex), 200 Mbps (full duplex)
  • Gigabit: 2000 Mbps (full-duplex)
Desempenho
  • Buffer de RAM: 128KB
  • Capacidade de Comutação: 1,6 Gbps
  • Tabela de Endereços MAC: Entradas de 4K
  • Jumbo Frames: 9KB
  • Taxa de encaminhamento: 11,9 Mpps (tamanho do pacote de 64 bytes)
Características especiais
  • Componentes resistentes classificados para trabalhar em temperaturas extremas
  • Entradas duplas de energia
  • Suporta ESD 8KV
Potência DC
  • Entrada: 24 - 56V DC
  • Fonte de alimentação compatível: TI-S15052, TI-S24052, TI-S12024, TI-S24048 (vendida separadamente)
  • Máximo Consumo: 5.3W (sem PoE)
PoE
  • Máximo Budget de Energia: 200W @56V DC
  • Máximo Budget de Energia: 120W @24V DC
Bloco terminal
  • Entradas de energia redundantes, contato de relé de alarme, 6 pinos
  • Faixa do fio: 0,34 mm^2 a 2,5 mm^2
  • Fio sólido (AWG): 12-24/14-22
  • Fio trançado (AWG): 12-24/14-22
  • Torque: 5 lb. – Pol / 0,5Nm / 0,56 Nm
  • Comprimento do fio nu: 7 – 8mm
Contato de relé de alarme
  • Saídas de relé com capacidade de transporte de corrente de 1A, 24V DC
  • Modo de circuito aberto quando duas fontes de energia estão conectadas
  • Modo de curto-circuito quando apenas uma fonte de alimentação está conectada
MTBF
  • 529,765 horas
Estrutura
  • Estrutura de metal IP30
  • Suporte para trilho DIN
  • Suporte de parede
  • Ponto de aterramento
Temperatura operacional
  • -40° – 75° C (-40° – 167° F)
Umidade de operação
  • Máx. 90% sem condensação
Dimensão
  • 142 x 105 x 36mm (5,6 x 4,1 x 1,4 pol.)
Peso
  • 3,89kg (8,5 libras)
Certificações
  • CE
  • FCC
  • Choque (IEC 60068-2-27)
  • Queda livre (IEC 60068-2-32)
  • Vibração (IEC 60068-2-6)
  • IEC 61000-4-2
  • IEC 61000-4-4
  • IEC 61000-4-5
Garantia
  • 3 anos

CONTEúDO DA EMBALAGEM
  • TI-PG80B
  • Guia de Instalação Rápido
  • Bloco de terminais removível
  • Kit de montagem em parede e trilho DIN

Todas as referências à velocidade são apenas para fins comparativos. As especificações, tamanho e formato do produto estão sujeitos a alterações sem aviso prévio, e a aparência real do produto pode ser diferente da descrita aqui.
