Switch Industrial Reforçado de 6 Portas Gigabit PoE++ de Trilho-DIN

TI-UPG62 (Version v2.1R)

  • 4 portas Gigabit PoE++
  • 1x porta de compartilhamento Gigabit
  • 2 x slots Gigabit SFP
  • Potencia de 240W
  • Capacidade de Comutação 12Gbps
  • Gabinete de metal com classificação IP30
  • Inclui DIN-rail e montagem em parede
  • Ampla faixa de temperatura de operação de -40° - 75° C (-40° - 167° F)
  • Duas entradas de energia para redundância
  • Saída de alarme disparado por falha de energia
  • Fonte de alimentação vendida separadamente (TI-S24052, TI-S24048)
  • Compatível com NDAA/TAA (somente EUA e Canadá)
NDAA/TAA Compliant

TRENDnet, o TI-UPG62 é um switch confiável não gerenciado IP30 PoE++ Trilho-DIN, com um gabinete robusto classificado para ambientes industriais extremos. Oferece 4 portas Gigabit PoE++, um budget de energia PoE de 240W, dois slots SFP dedicados e uma capacidade de comutação de 12 Gbps. Este switch industrial reforçado possui múltiplas entradas de energia redundantes e um relé de alarme de falha de energia.

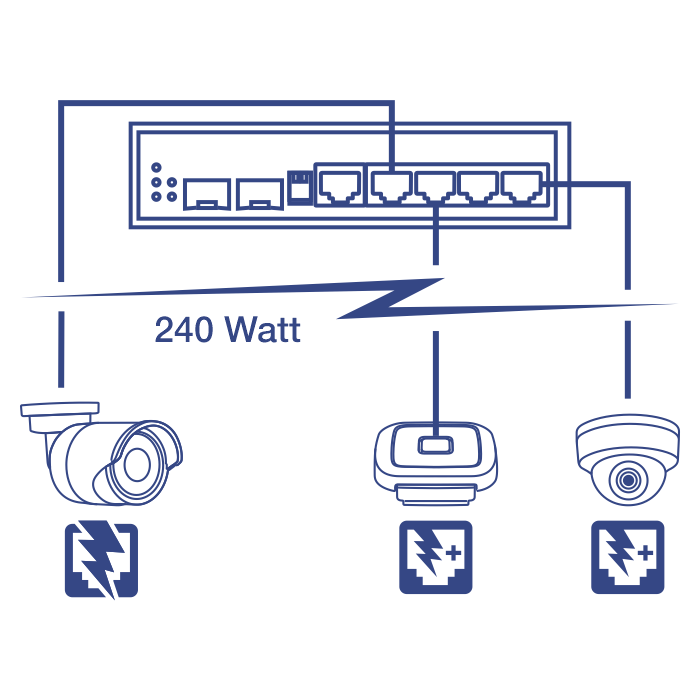

Imagem em arte linear do TI-UPG62, um switch Gigabit PoE++ industrial robusto de 6 portas para trilho DIN, conectado a duas câmeras e um ponto de acesso usando um orçamento de energia PoE de 240 watts que fornece até quatro dispositivos Power over Ethernet com PoE (15,4W), PoE+ (30W) ou PoE++ (90W).

PoE++

Um budget de energia PoE de 240 watts alimenta até quatro dispositivos Power over Ethernet com energia PoE (15,4W), PoE+ (30W) ou PoE++ (90W).

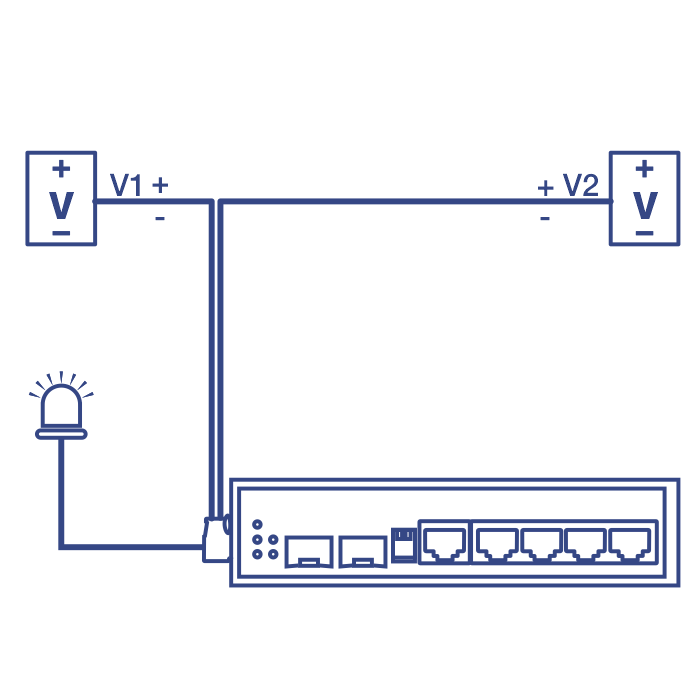

Imagem em arte linear do TI-UPG62, um switch Gigabit PoE++ industrial robusto de 6 portas para trilho DIN, mostrando várias entradas de energia redundantes por duas fontes de energia externas e um relé de alarme de saída em caso de falha de energia de entrada.

Tolerância a Falha

Apresenta múltiplas entradas de energia redundantes (Primária e RPS) de fontes de energia externas e um relé de alarme de saída em caso de falha de energia de entrada.

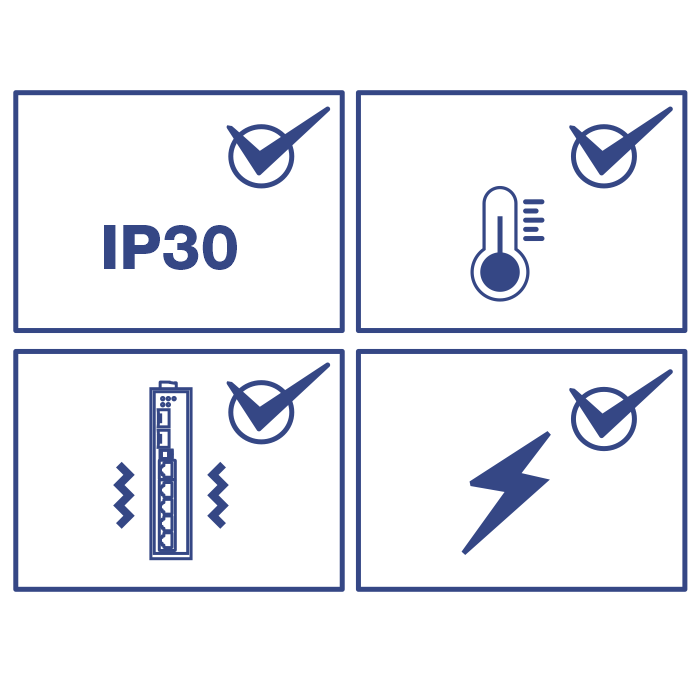

Imagem em arte linear do TI-UPG62, um switch Gigabit PoE++ industrial robusto de 6 portas para trilho DIN, com classificação IP30 e ícones representando resistência a um alto grau de vibração e choque, proteção contra ESD/EMI/surtos, e uma ampla faixa de temperatura de operação.

Projeto industrial endurecido

Projetado com um gabinete resistente com classificação IP30, resistência a um alto grau de vibração e choque, proteção contra ESD/EMI/surtos e uma ampla faixa de temperatura operacional (- 40 - 75° C (- 40 - 167° F)).

A ilustração mostra uma configuração técnica dentro de um layout de construção. No centro, há uma visão de perto de um dispositivo rotulado TI-UPG62, conectado por meio de linhas pontilhadas a quatro dispositivos menores idênticos colocados em diferentes locais dentro do edifício. O layout inclui salas e áreas como uma grande sala com fileiras de assentos, uma sala de controle e outras seções com máquinas e equipamentos. As conexões detalhadas sugerem um sistema em rede, possivelmente para monitorar ou controlar diferentes partes do edifício. O papel central do dispositivo TI-UPG62 nesta configuração em rede é realçado.
Várias visualizações de um switch industrial Gigabit PoE++ em trilho DIN reforçado de 6 portas mostram várias portas e opções de montagem. A vista esquerda tem componentes rotulados de cima para baixo: ponto de aterramento, indicadores LED, dois slots Gigabit SFP, uma porta compartilhada Gigabit e quatro portas Gigabit 4PPoE. A vista direita apresenta um bloco de terminais removível de 6 pinos na parte superior, um suporte de parede no meio e um suporte em trilho DIN na parte inferior, projetado para conectividade e flexibilidade de rede.

Disponibilidade de potência PoE

Um budget de energia PoE de 240 watts alimenta até quatro dispositivos Power over Ethernet com energia PoE (15,4W), PoE+ (30W) ou PoE++ (90W).

Portas de Rede

4 portas Gigabit PoE++ e 2 slots SFP dedicados

Montagem em parede / trilho DIN

Invólucros de metal com classificação IP30 com ferragens de montagem em parede e trilho DIN incluídas

Capacidade de comutação

Capacidade de Comutação 12Gbps

Alimentação Redundante

Duas entradas de energia para redundância com proteção contra sobrecarga de corrente. (fontes de alimentação vendidas separadamente, modelo TI-S24052, TI-S24048)

Relé de Alarme

Relé de alarme disparado por falha de energia de alimentação da fonte primária e/ou redundante

Quadro Jumbo

Envia pacotes maiores ou quadros jumbo (até 9 KB) para um maior desempenho

Classificado para Ambientes Extremos

Com gabinete robusto, classificaçãoIP30 e projetado para suportar um elevado grau de vibração, choque, opera dentro de uma ampla faixa de temperatura (- 40 - 75 °C (- 40 - 167 °F)) para ambientes extremos.

Conformidade eletromagnética

Em conformidade com as normas FCC Parte 15 Subparte B Classe A e CE EN 55022 Classe A

Certificações

Classificado para equipamentos de tecnologia da informação (ITE) (EN55022/24) e equipamentos médicos, científicos e industriais (ISM) (EN55011)

Resistente a Choque e Vibração

Classificação para choque (IEC 60068-2-27), queda livre (IEC 60068-2-32) e vibração (IEC 60068-2-6)

Ponto de aterramento

Ponto de aterramento protege os equipamentos contra sobre tensões eléctricas externas

Estándares
  • IEEE 802.3
  • IEEE 802.3u
  • IEEE 802.3ab
  • IEEE 802.3z
  • IEEE 802.3x
  • IEEE 802.3af
  • IEEE 802.3at
  • IEEE 802.3bt
Interface do dispositivo
  • 4 portas Gigabit PoE++
  • 1 x porta Gigabit
  • 2 x porta Gigabit SFP
  • Bloco de terminais removível de 6 pinos
  • Indicadores de LED
  • Suporte para trilho DIN
  • Suporte de parede
  • Ponto de aterramento
Intervalo de transferência de dados
  • Ethernet: 10 Mbps (half-duplex), 20 Mbps (full-duplex)
  • Fast Ethernet: 100 Mbps (half duplex), 200 Mbps (full duplex)
  • Gigabit Ethernet: 2000 Mbps (full-duplex)
  • Fibra: 2000Mbps (full duplex)
Desempenho
  • Buffer de RAM: 128 KB
  • Capacidade de Comutação: 20Gbps
  • Tabela de Endereços MAC: 1K entradas
  • Jumbo Frames: 9KB
  • Taxa de encaminhamento de pacotes: 8.9Mpps (tamanho do pacote 64-byte)
Características especiais
  • Componentes resistentes classificados para trabalhar em temperaturas extremas
  • Múltiplas entradas de energia
  • Auto Negociação
  • Arquitetura de armazenamento e encaminhamento automáticos
  • Aprendizado de endereços e envelhecimento de endereços automáticos
Potência DC
  • Entrada: 52 - 56V DC
  • Fonte de alimentação compatível: TI-S24052, TI-S24048 (vendida separadamente)
  • Consumo máximo: 6.2W (sem PD)
PoE
  • PoE: até 15,4W por porta
  • PoE+: até 30W por porta
  • PoE++: até 90W por porta
  • PoE budget: 240W
Bloco terminal
  • Entradas de energia redundantes, contato de relé de alarme, 6 pinos
  • Faixa do fio: 0,34 mm^2 a 2,5 mm^2
  • Fio sólido (AWG): 12-24/14-22
  • Fio trançado (AWG): 12-24/14-22
  • Torque: 5 lb. – Pol / 0,5Nm / 0,56 Nm
  • Comprimento do fio nu: 7 – 8mm
DIP Switch
  • 1: OFF (porta 5 SFP on, padrão), ON (porta 5 SFP off)
  • 2: OFF (SFP 1000M, padrão), ON (SFP 100M)
Contato de relé de alarme
  • Saídas de relé com capacidade de transporte de corrente de 1A, 24V DC
  • Modo de curto-circuito quando duas fontes de energia estão conectados
  • Modo circuito aberto quando apenas uma fonte de energia está conectada
MTBF
  • 510,304 horas
Estrutura
  • Estrutura de metal IP30
  • Suporte para trilho DIN
  • Suporte de parede
  • Ponto de aterramento
  • Proteção ESD: Contato: 6kV / Ar: 8kV
  • Proteção contra picos de 2 KV
Temperatura de operação
  • - 40° – 75° C (-40° – 167° F)
Umidade de operação
  • Máximo 95 % sem condensação
Dimensões
  • 143 x 105 x 36mm (5,6 x 4,1 x 1,4 pol.)
Peso
  • 30g (1,05 lb)
Certificações
  • CE
  • FCC
  • Choque (IEC 60068-2-27)
  • Queda livre (IEC 60068-2-32)
  • Vibração (IEC 60068-2-6)
  • IEC 61000-4-2
  • IEC 61000-4-4
  • IEC 61000-4-5
Garantia
  • 3 anos

CONTEúDO DA EMBALAGEM
  • TI-UPG62
  • Guia de Instalação Rápido
  • Bloco de terminais removível
  • Kit de montagem em parede e trilho DIN

Todas as referências à velocidade são apenas para fins comparativos. As especificações, tamanho e formato do produto estão sujeitos a alterações sem aviso prévio, e a aparência real do produto pode ser diferente da descrita aqui.
