Switch Industrial DIN-Rail Gerenciado Gigabit L2 de 10 portas

TI-G102i (Version v1.1R)

8 portas Gigabit
2 slots SPF
Suporta módulos SFP de fibra 100/1000Base-FX
20 Gbps de capacidade de comutação
Gabinete de metal com classificação IP30
Inclui suporte de montagem em trilho DIN
Faixa de temperatura de operação ampla - 40 a 75 °C (-40 a 167 °F)
Suporta LACP, STP/RSTP, VLAN, e IGMP Snooping
IEEE 802.1p QoS com suporte a queue scheduling
Controle de largura de banda por porta
Entradas de alimentação redundantes com proteção de corrente de sobrecarga
Saída de alarme disparado por falha de energia
Suporta Ethernet Ring Protection Switching (ERPSv2)
Fonte de alimentação vendida separadamente (modelo: TI-M6024)
Compatível com NDAA/TAA (somente EUA e Canadá)

A série de Switch Industrial DIN-Rail Gerenciado Gigabit L2 da TRENDnet oferece recursos de gerenciamento avançados de camada 2 com controles de tráfego aprimorados para atender às crescentes demandas das redes SMB atuais. Cada switch industrial gerenciado de camada 2 é equipado com um gabinete de metal classificado como IP30, projetado para suportar um alto grau de vibração e choque, enquanto opera dentro de uma ampla faixa de temperatura de -40° a 75° C (-40° a 167° F) para ambientes industriais. Nossos modelos de switches industriais gerenciados de camada 2 possuem portas Gigabit de cobre para conexões de dispositivo de alta velocidade e slots SFP que suportam módulos 100Base-FX e 1000Base-FX para aplicações de redes de fibra óptica de longa distância.

Esses switches industriais DIN-Rail gerenciados camada industrial 2 fornecem uma interface de gerenciamento intuitiva web-based. Cada switch industrial gerenciado camada 2 da TRENDnet suporta controles avançados de gerenciamento de tráfego, solução de problemas e monitoramento SNMP. Os recursos avançados destes switches gerenciados incluem LACP para agrupar portas para aumentar a largura de banda entre switches, VLANs para segmentar e isolar grupos de LAN virtuais, QoS para priorização de tráfego, controles de largura de banda de porta e monitoramento SNMP, tornando cada switch industrial gerenciado camada 2 da TRENDnet uma solução poderosa para redes SMB.

Ilustração de comunicação full duplex com dados sendo transmitidos simultaneamente em ambas as direções. Duas setas apontando em direções opostas, cada uma contendo símbolos que representam pacotes de dados de documentos, pastas, música e vídeo.

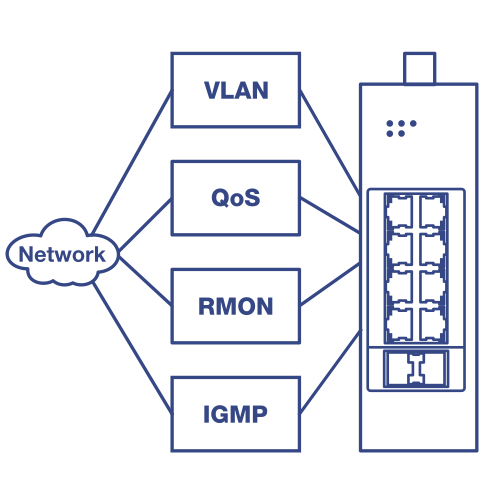

Flexibilidade de integração

Os recursos gerenciados da camada 2 incluem VLAN, IGMP snooping, QoS, RMON, SNMP trap e syslog para monitoramento e integração de rede.

Dois ícones, representando diferentes características ou proteções. Dispositivo com Linhas de Vibração: indica resistência a vibrações ou choques. Raio: Representa resistência elétrica ou proteção contra surtos elétricos.

Resistente a Choque e Vibração

Os switches industriais gerenciados camada 2 são classificados para choque (EN 60068-2-27), queda livre (EN 60068-2-32) e vibração (EN 60068-2-6).

Dois ícones, representando diferentes características ou proteções. Texto “IP30”: Indica um nível específico de proteção de ingresso (IP) contra poeira e água. Termômetro: Significa resistência à temperatura.

Desenho industrial

Equipado com um gabinete de metal classificado como IP30, o switch industrial gerenciado camada 2 opera dentro de uma ampla faixa de temperatura de -40° a 75° C (-40° - 167° F).

A ilustração mostra um armazém com uma TI-G102i ampliada no meio. Ele destaca um PLC na área do armazém, outro PLC na área de produção e um host SCADA na sala do servidor, demonstrando conectividade em todo o edifício.

A ilustração mostra várias vistas da TI-G102i. À esquerda, uma vista frontal é rotulada com indicadores LED, oito portas Gigabit e dois slots SFP. A parte superior do meio view é rotulado com um botão de reinicialização, ponto de aterramento, bloco de terminais removível de 6 pinos e chaves DIP. À direita, uma visão lateral do ângulo traseiro é rotulada com um gabinete de metal com classificação IP30 e montagem em trilho DIN.

Portas de Rede

Portas Gigabit para conectividade de rede de alta velocidade e slots SFP para aplicações de fibra de longa distância

Gestão do tráfego

Os recursos gerenciados de camada 2 incluem 802.1Q, VLAN de isolamento Porta & MAC, IGMP Snooping, controle de largura de banda por porta / 802.1p / DSCP / Queue Scheduling (SPQ / WRR), spanning tree STP / RSTP e agregação de link para integração de rede

Controles de acesso

Os recursos gerenciados de controle de acesso incluem ACLs, IP-MAC-Port binding, ARP inspection, 802.1X RADIUS, aprendizado de endereço MAC, DHCP snooping e IP Source Guard fornecendo aos switches industriais gerenciados camada 2 controles de acesso de rede

Monitoramento do sistema

Os recursos de monitoramento incluem SNMP v1 / v2c / v3, suporte a MIB, SNMP trap, RMON Grupos (1, 2, 3, 9), alerta SMTP, syslog, espelhamento de porta e SFP DDMI

Suporte para trilho DIN

Caixa metálica com classificação IP30, inclui suporte de montagem em trilho DIN para o switch industrial gerenciado camada 2

Alimentação Redundante

Entradas de alimentação redundantes com proteção de sobrecarga de corrente (fonte de alimentação vendida separadamente)

Relé de Alarme

Saída de relé de alarme disparada por falha de energia primária e / ou redundante no switch industrial gerenciado camada 2

Jumbo Frame

Envia pacotes maiores ou Jumbo Frames (até 10KB) para aumentar o desempenho do switch industrial gerenciado camada 2

Ampla faixa de temperatura

Uma ampla faixa de temperatura operacional de -40° - 75° C (-40° - 167° F) permite instalações em ambientes industriais com condições extremas de calor ou frio

Resistente a Choque e Vibração

Classificado para choque (EN 60068-2-27), queda livre (EN 60068-2-32) e vibrações (EN 60068-2-6)

Ponto de aterramento

O ponto de aterramento protege o switch industrial gerenciado camada 2 contra surtos elétricos externos

Estándares

IEEE 802.1d
IEEE 802.1p
IEEE 802.1Q
IEEE 802.1w
IEEE 802.1X
IEEE 802.1ab
IEEE 802.1ax
IEEE 802.3u
IEEE 802.3x
IEEE 802.3z
IEEE 802.3ab
IEEE 802.3ad
IEEE 802.3az

Interface do dispositivo

8 x portas gigabit
2 slots SFP 100/1000Mbps
Bloco de terminais de 6 pinos removível (entradas de energia RPS/primária e saída do relé de alarme)
Interruptores DIP
Indicadores LED
Botão de reinicialização

Taxa de transferência de dados

Ethernet: 10 Mbps (half-duplex), 20 Mbps (full-duplex)
Fast Ethernet: 100 Mbps (half duplex), 200 Mbps (full duplex)
Gigabit Ethernet: 2000 Mbps (full-duplex)

Desempenho

Switch Fabric: 20 Gbps
Buffer de Dados RAM: 512KB
MAC Tabela de Endereços: entradas de 8 K
Jumbo Frames: 10 KB
Modo de Encaminhamento: store and forward
Taxa de encaminhamento: 14,88 Mpps (tamanho do pacote de 64 bytes)

Gestão

GUI HTTP Web based
CLI: Telnet / SSHv2
SNMP v1, v2c, v3
SNMP trap (até 5 receptores)
Grupos RMON 1/2/3/9
Backup & Restore da configuração do dispositivo, atualização do firmware, reinicialização e redefinição para o padrão
Múltiplas contas administrativas ou de leitura somente
Ativar ou desativar o modo de economia de energia por porta
Entradas MAC estáticas
LLDP (protocolo de descoberta de camada de link)
Mapa do dispositivo Netlite
Descoberta de dispositivo ONVIF
SNTP
Alerta SMTP
Syslog
Estatísticas de porta/utilização
Monitor de tráfego
Espelhamento de porta: um para um, muitos para um
Controle de Storm: Broadcast, multicast, falha de pesquisa de destino (limite mínimo: 1pps)
Detecção de loopback
DHCP Relay/opção 82
Modbus/TCP
SFP DDMI (Interface de monitoramento de diagnóstico digital)
ERPS (Comutação de proteção por anel Ethernet) G8032v2

MIB

MIB II RFC 1213
Porta de ligação MIB RFC 1493
RMON (Grupo 1,2,3,9) RFC 2819 RFC 1757

Árvore de abrangência

IEEE 802.1d STP (Protocolo Spanning Tree)
IEEE 802.1w RSTP (protocolo rapid spanning tree)
Filtro BPDU, guard e root guard
IEEE 802.1s Multiple Spanning Tree protocol (MSTP)*

Agregação de links

Agregação de link estático and LACP dinâmico 802.3ad (até 3 grupos)

Qualidade do serviço (QoS)

Classe do Serviço 802.1p (CoS)
DSCP (Differentiated Services Code Point)
Controle de largura de banda por porta
Programação de fila: Prioridade estrita (SP), programador de rodízio ponderado (WRR), enfileiramento justo ponderado (WFQ)

VLAN

802.1Q Tagged VLAN
VLAN baseada em MAC
Isolamento de porta
Até 256 grupos de VLAN , Intervalo de ID 1 - 4094

Multicast

Espionagem IGMP v1, v2, v3
IGMP querier
IGMP fast leave
Até 256 grupos de multicast
Entradas multicast estáticas

Controle de acesso

Autenticação 802.1X (banco de dados de usuários locais, RADIUS, atribuição de guest VLAN)
Espionagem DHCP/Triagem
Lista de acesso Trusted host/IP para acesso de gerenciamento
Segurança de porta/restrição de aprendizagem de endereço MAC (até 100 entradas por porta)
Inspeção ARP estática/dinâmica

ACL

Endereço MAC de Origem/Destino
Endereço IP de Origem/Destino
Interface de Origem
VLAN ID
EtherType
Porta TCP/UDP 1-65535

Características Especiais

Detecção de dispositivo Netlite e exibição de mapa na GUI
Segurança de porta: restrição de aprendizagem do endereço MAC por porta
Suporte à DHCP relay/opção 82 & Servidor DHCP Snooping/Screening
Ampla faixa de temperatura de operação
Entradas de alimentação redundantes
Relé de alarme disparado por falha de energia
Proteção contra surtos e ESD

Alimentação

Entrada de terminal PWR (Primário): 12 - 60V DC
Entrada de terminal RPS (redundante): 12 - 60V DC
Fonte de alimentação compatível: TI-M6024 (60W), TI-S12048 (120W), TI-S24048 (240W) vendida separadamente
Consumo máximo: 13W

Bloco terminal

Entradas de alimentação redundantes, contato de relé de alarme, 6 pinos
Faixa do fio: 0,5 mm^2 a 2,5 mm^2
Fio sólido (AWG): 12-26
Fio flexível (AWG): 12-26
Comprimento da tira do fio: 10-11mm

DIP Switch

Switch	Status	Função
1	DESLIGADO	Desativa relé de alarme para entrada de energia PWR
1	LIGADO	Ativa relé de alarme para falha de energia na entrada de energia PWR
2	DESLIGADO	Desativa relé de alarme para entrada de energia RPS
2	LIGADO	Ativa relé de alarme para falha de energia na entrada de energia RPS
3	DESLIGADO	Controle de Storm gerenciado pela configuração de switch
3	LIGADO	Ativa storm control (Broadcast e taxa DLF configurada para 300pps) Tem precedência sobre a configuração de storm control do switch
4	DESLIGADO	802.1p QoS gerenciado pela configuração do switch
4	LIGADO	Ativa 802.1p QoS nas portas 1 e 2 (define a prioridade CoS para tag 4 nas portas 1 e 2) Tem precedência sobre a configuração 802.1p QoS do switch
5	DESLIGADO	Porta 9 SFP definida para velocidade Gigabit full duplex
5	LIGADO	Porta 9 SFP definida para velocidade 100Mbps full duplex
6	DESLIGADO	Porta 10 SFP definida para velocidade Gigabit full duplex
6	LIGADO	Porta 10 SFP definida para velocidade 100Mbps full duplex

Saída Relé de Alarme

Saídas de relé com capacidade de transporte de corrente de 1A, 24V DC
Modo de curto-circuito quando uma fonte de alimentação está conectada
Modo de circuito aberto quando duas fontes de energia estão conectados

Cerco

Invólucro metálico com classificação IP30
Refrigeração passiva sem ventilador
Suporte para trilho DIN
Ponto de aterramento
Proteção contra ESD (Ethernet): 8KV DC
Proteção contra picos (energia): 2KV DC

MTBF

617,085 horas @ 25° C
113,378 horas @ 75° C

Temperatura de operação

-40° – 75° C (-40° – 167° F)

Umidade de operação

Máx. 95% sem condensação

Dimensões

160 x 120 x 50 mm. (6,3 x 4,72 x 1,97 polegadas)

Peso

884 g (1,59 lb)

Certificações

CE
FCC
Choque (IEC 60068-2-27)
Queda livre (IEC 60068-2-32)
Vibração (IEC 60068-2-6)

Garantia

3 anos

CONTEúDO DA EMBALAGEM

TI-G102i
Guia de instalação rápida
Bloco de terminais removível
Suporte de montagem em trilho DIN

*Isenção de responsabilidade: IEEE 802.1s MSTP (multiple spanning tree protocol) will be added in a future firmware update

Todas as referências à velocidade são apenas para fins comparativos. As especificações, tamanho e formato do produto estão sujeitos a alterações sem aviso prévio, e a aparência real do produto pode ser diferente da descrita aqui.

Compatible SFP Modules

Model	Speed (Mbps)	Connector Interface	Fiber Mode	Distance	Wavelength	Operating Temp.
TI-MGBRJ	1000	Copper	N/A	100m / 328 ft.	N/A	-40° – 85° C (-40° - 185° F)
TI-MGBS10	1000	LC	Single Mode	10km / 6.2 mi.	1310nm	-40° – 85° C (-40° - 185° F)
TI-MGBS20	1000	LC	Single Mode	20 km / 12.42mi	1310nm	-40° – 85° C (-40° - 185° F)
TI-MGBS40	1000	LC	Single Mode	40km / 24.8 mi.	1310nm	-40° – 85° C (-40° - 185° F)
TI-MGBSX	1000	LC	Multi-Mode	550m / 1804 ft.	850nm	-40° – 85° C (-40° - 185° F)
