Switch Industrial DIN-Rail Gerenciado Gigabit L2 de 6 portas

TI-G642i (Version v1.1R)

  • 4 portas Gigabit
  • 2 slots SPF
  • Suporta módulos SFP de fibra 100/1000Base-FX
  • 12 Gbps de capacidade de comutação
  • Gabinete de metal com classificação IP30
  • Inclui suporte de montagem em trilho DIN
  • Faixa de temperatura de operação de -40° à 75°C (-40° à 167°F)
  • Suporta LACP, STP/RSTP, VLAN, e IGMP Snooping
  • IEEE 802.1p QoS com suporte a queue scheduling
  • Controle de largura de banda por porta
  • Entradas de alimentação redundantes com proteção de corrente de sobrecarga
  • Saída de alarme disparado por falha de energia
  • Suporta Ethernet Ring Protection Switching (ERPSv2)
  • Fonte de alimentação vendida separadamente (modelo: TI-M6024)
  • Compatível com NDAA/TAA
NDAA/TAA Compliant

A série de Switch Industrial DIN-Rail Gerenciado Gigabit L2 da TRENDnet oferece recursos de gerenciamento avançados de camada 2 com controles de tráfego aprimorados para atender às crescentes demandas das redes SMB atuais. Cada switch industrial gerenciado de camada 2 é equipado com um gabinete de metal classificado como IP30, projetado para suportar um alto grau de vibração e choque, enquanto opera dentro de uma ampla faixa de temperatura de -40° a 75° C (-40° a 167° F) para ambientes industriais. Nossos modelos de switches industriais gerenciados ​​de camada 2 possuem portas Gigabit de cobre para conexões de dispositivo de alta velocidade e slots SFP que suportam módulos 100Base-FX e 1000Base-FX para aplicações de redes de fibra óptica de longa distância.

Esses switches industriais DIN-Rail gerenciados camada industrial 2 fornecem uma interface de gerenciamento intuitiva web-based. Cada switch industrial gerenciado camada 2 da TRENDnet suporta controles avançados de gerenciamento de tráfego, solução de problemas e monitoramento SNMP. Os recursos avançados destes switches gerenciados incluem LACP para agrupar portas para aumentar a largura de banda entre switches, VLANs para segmentar e isolar grupos de LAN virtuais, QoS para priorização de tráfego, controles de largura de banda de porta e monitoramento SNMP, tornando cada switch industrial gerenciado camada 2 da TRENDnet uma solução poderosa para redes SMB.

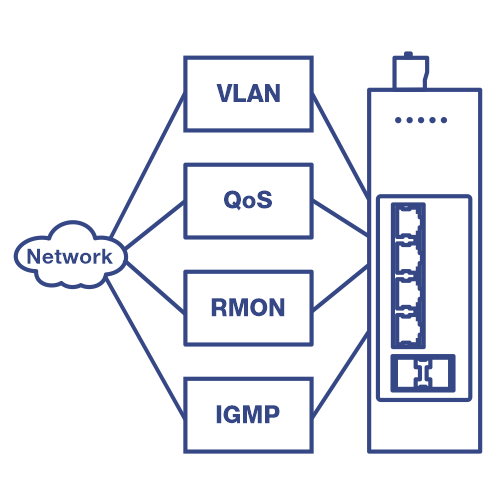

TI-G642i em um diagrama de rede com um switch de rede à direita, destacando quatro recursos principais: VLAN (Rede Local Virtual), QoS (Qualidade de Serviço), RMON (Monitoramento Remoto), IGMP (Protocolo de Gerenciamento de Grupos da Internet).

Flexibilidade de integração

Os recursos gerenciados da camada 2 incluem VLAN, IGMP snooping, QoS, RMON, SNMP trap e syslog para monitoramento e integração de rede.

Dois ícones, representando diferentes características ou proteções. Dispositivo com Linhas de Vibração: indica resistência a vibrações ou choques. Raio: Representa resistência elétrica ou proteção contra surtos elétricos.

Resistente a Choque e Vibração

Os switches industriais gerenciados camada 2 são classificados para choque (EN 60068-2-27), queda livre (EN 60068-2-32) e vibração (EN 60068-2-6).

Dois ícones, representando diferentes características ou proteções. Texto “IP30”: Indica um nível específico de proteção de ingresso (IP) contra poeira e água. Termômetro: Significa resistência à temperatura.

Desenho industrial

Equipado com um gabinete de metal classificado como IP30, o switch industrial gerenciado camada 2 opera dentro de uma ampla faixa de temperatura de -40° a 75° C (-40° - 167° F).

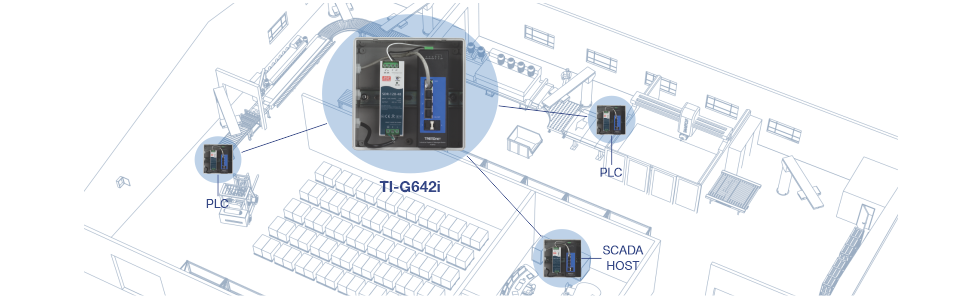

A ilustração mostra um armazém com uma vista ampliada da TI-G642i ao meio. Ele destaca um PLC localizado no armazém, outro PLC na área de produção e um host SCADA na sala de servidores, demonstrando conectividade em todo o edifício.

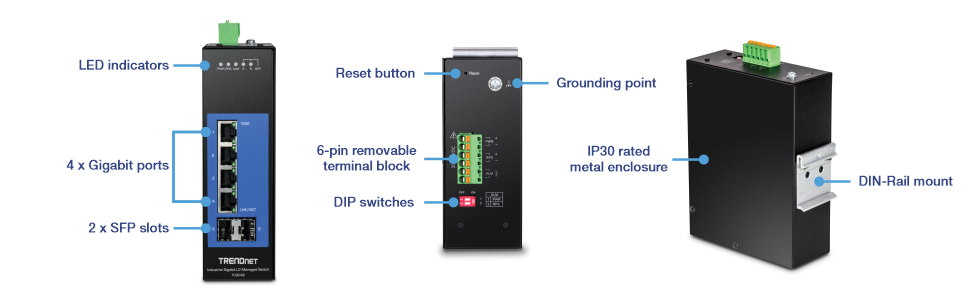

A ilustração mostra várias vistas da TI-G642i. À esquerda, uma vista frontal é rotulada com indicadores LED, quatro portas Gigabit e dois slots SFP. A vista do meio é uma vista superior rotulada com um botão de reset, ponto de aterramento, bloco de terminais removível de 6 pinos e chaves DIP. A última imagem é uma vista de ângulo traseiro rotulada com um gabinete de metal com classificação IP30 e montagem em trilho DIN.

Portas de Rede

Portas Gigabit para conectividade de rede de alta velocidade e slots SFP para aplicações de fibra de longa distância

Gestão do tráfego

Os recursos gerenciados de camada 2 incluem 802.1Q, VLAN de isolamento Porta & MAC, IGMP Snooping, controle de largura de banda por porta / 802.1p / DSCP / Queue Scheduling (SPQ / WRR), spanning tree STP / RSTP e agregação de link para integração de rede

Controles de acesso

Os recursos gerenciados de controle de acesso incluem ACLs, IP-MAC-Port binding, ARP inspection, 802.1X RADIUS, aprendizado de endereço MAC, DHCP snooping e IP Source Guard fornecendo aos switches industriais gerenciados camada 2 controles de acesso de rede

Monitoramento do sistema

Os recursos de monitoramento incluem SNMP v1 / v2c / v3, suporte a MIB, SNMP trap, RMON Grupos (1, 2, 3, 9), alerta SMTP, syslog, espelhamento de porta e SFP DDMI

Suporte para trilho DIN

Caixa metálica com classificação IP30, inclui suporte de montagem em trilho DIN para o switch industrial gerenciado camada 2

Alimentação Redundante

Entradas de alimentação redundantes com proteção de sobrecarga de corrente (fonte de alimentação vendida separadamente)

Relé de Alarme

Saída de relé de alarme disparada por falha de energia primária e / ou redundante no switch industrial gerenciado camada 2

Jumbo Frame

Envia pacotes maiores ou Jumbo Frames (até 10KB) para aumentar o desempenho do switch industrial gerenciado camada 2

Ampla faixa de temperatura

Uma ampla faixa de temperatura operacional de -40° - 75° C (-40° - 167° F) permite instalações em ambientes industriais com condições extremas de calor ou frio

Resistente a Choque e Vibração

Classificado para choque (EN 60068-2-27), queda livre (EN 60068-2-32) e vibrações (EN 60068-2-6)

Ponto de aterramento

O ponto de aterramento protege o switch industrial gerenciado camada 2 contra surtos elétricos externos

Estándares
  • IEEE 802.1d
  • IEEE 802.1p
  • IEEE 802.1Q
  • IEEE 802.1w
  • IEEE 802.1X
  • IEEE 802.1ab
  • IEEE 802.1ax
  • IEEE 802.3u
  • IEEE 802.3x
  • IEEE 802.3z
  • IEEE 802.3ab
  • IEEE 802.3ad
  • IEEE 802.3az
Interface do dispositivo
  • 4 x portas gigabit
  • 2 slots SFP 100/1000Mbps
  • Bloco de terminais de 6 pinos removível (entradas de energia RPS/primária e saída do relé de alarme)
  • Interruptores DIP
  • Indicadores LED
  • Botão de reinicialização
Taxa de transferência de dados
  • Ethernet: 10 Mbps (half-duplex), 20 Mbps (full-duplex)
  • Fast Ethernet: 100 Mbps (half duplex), 200 Mbps (full duplex)
  • Gigabit Ethernet: 2000 Mbps (full-duplex)
Desempenho
  • Switch Fabric: 12 Gbps
  • Buffer de Dados RAM: 512KB
  • MAC Tabela de Endereços: entradas de 8 K
  • Jumbo Frames: 10 KB
  • Modo de Encaminhamento: store and forward
  • Taxa de encaminhamento: 8,92 Mpps (tamanho do pacote de 64 bytes)
Gestão
  • GUI HTTP Web based
  • CLI: Telnet / SSHv2
  • SNMP v1, v2c, v3
  • SNMP trap (até 5 receptores)
  • Grupos RMON 1/2/3/9
  • Backup & Restore da configuração do dispositivo, atualização do firmware, reinicialização e redefinição para o padrão
  • Múltiplas contas administrativas ou de leitura somente
  • Ativar ou desativar o modo de economia de energia por porta
  • Entradas MAC estáticas
  • LLDP (protocolo de descoberta de camada de link)
  • Mapa do dispositivo Netlite
  • Descoberta de dispositivo ONVIF
  • SNTP
  • Alerta SMTP
  • Syslog
  • Estatísticas de porta/utilização
  • Monitor de tráfego
  • Espelhamento de porta: um para um, muitos para um
  • Controle de Storm: Broadcast, multicast, falha de pesquisa de destino (limite mínimo: 1pps)
  • Detecção de loopback
  • DHCP Relay/opção 82
  • Modbus/TCP
  • SFP DDMI (Interface de monitoramento de diagnóstico digital)
  • ERPS (Comutação de proteção por anel Ethernet) G8032v2
MIB
  • MIB II RFC 1213
  • Porta de ligação MIB RFC 1493
  • RMON (Grupo 1,2,3,9) RFC 2819 RFC 1757
Árvore de abrangência
  • IEEE 802.1d STP (Protocolo Spanning Tree)
  • IEEE 802.1w RSTP (protocolo rapid spanning tree)
  • Filtro BPDU, guard e root guard
Agregação de links
  • Agregação de link estático and LACP dinâmico 802.3ad (até 3 grupos)
Qualidade do serviço (QoS)
  • Classe do Serviço 802.1p (CoS)
  • DSCP (Differentiated Services Code Point)
  • Controle de largura de banda por porta
  • Programação de fila: Prioridade estrita (SP), programador de rodízio ponderado (WRR), enfileiramento justo ponderado (WFQ)
VLAN
  • 802.1Q Tagged VLAN
  • VLAN baseada em MAC
  • Isolamento de porta
  • Até 256 grupos de VLAN , Intervalo de ID 1 - 4094
Multicast
  • Espionagem IGMP v1, v2, v3
  • IGMP querier
  • IGMP fast leave
  • Até 256 grupos de multicast
  • Entradas multicast estáticas
Controle de acesso
  • Autenticação 802.1X (banco de dados de usuários locais, RADIUS, atribuição de guest VLAN)
  • Espionagem DHCP/Triagem
  • Lista de acesso Trusted host/IP para acesso de gerenciamento
  • Segurança de porta/restrição de aprendizagem de endereço MAC (até 100 entradas por porta)
  • Inspeção ARP estática/dinâmica
ACL
  • Endereço MAC de Origem/Destino
  • Endereço IP de Origem/Destino
  • Interface de Origem
  • VLAN ID
  • EtherType
  • Porta TCP/UDP 1-65535
Características Especiais
  • Detecção de dispositivo Netlite e exibição de mapa na GUI
  • Segurança de porta: restrição de aprendizagem do endereço MAC por porta
  • Suporte à DHCP relay/opção 82 & Servidor DHCP Snooping/Screening
  • Ampla faixa de temperatura de operação
  • Entradas de alimentação redundantes
  • Relé de alarme disparado por falha de energia
  • Proteção contra surtos e ESD
Alimentação
  • Entrada de terminal PWR (Primário): 20 - 60V DC
  • Entrada de terminal RPS (redundante): 20 - 60V DC
  • Fonte de alimentação compatível: TI-M6024 (60W), TI-S12048 (120W), TI-S24048 (240W) vendida separadamente
  • Consumo máximo: 12W
Bloco terminal
  • Entradas de alimentação redundantes, contato de relé de alarme, 6 pinos
  • Faixa do fio: 0,5 mm^2 a 2,5 mm^2
  • Fio sólido (AWG): 12-26
  • Fio flexível (AWG): 12-26
  • Comprimento da tira do fio: 10-11mm
DIP Switch
  • Switch
  • 1
  • 2
  • Status
  • DESLIGADO
  • LIGADO
  • DESLIGADO
  • LIGADO
  • Função
  • Desativa relé de alarme para entrada de energia PWR
  • Ativa relé de alarme para falha de energia na entrada de energia PWR
  • Desativa relé de alarme para entrada de energia RPS
  • Ativa relé de alarme para falha de energia na entrada de energia RPS
Saída Relé de Alarme
  • Saídas de relé com capacidade de transporte de corrente de 1A, 24V DC
  • Modo de curto-circuito quando uma fonte de alimentação está conectada
  • Modo de circuito aberto quando duas fontes de energia estão conectados
Cerco
  • Invólucro metálico com classificação IP30
  • Refrigeração passiva sem ventilador
  • Suporte para trilho DIN
  • Ponto de aterramento
  • Proteção contra ESD (Ethernet): 8KV DC
  • Proteção contra picos (energia): 2KV DC
MTBF
  • 996,299 horas @ 25° C
  • 125,932 horas @ 75° C
Temperatura de operação
  • -40° – 75° C (-40° – 167° F)
Umidade de operação
  • Máx. 95% sem condensação
Dimensões
  • 160 x 120 x 50 mm. (6,3 x 4,72 x 1,97 polegadas)
Peso
  • 720 g (1,59 lb)
Certificações
  • CE
  • FCC
  • Choque (IEC 60068-2-27)
  • Queda livre (IEC 60068-2-32)
  • Vibração (IEC 60068-2-6)
Garantia
  • 3 anos

CONTEúDO DA EMBALAGEM
  • TI-G642i
  • Guia de instalação rápida
  • Bloco de terminais removível
  • Suporte de montagem em trilho DIN

Todas as referências à velocidade são apenas para fins comparativos. As especificações, tamanho e formato do produto estão sujeitos a alterações sem aviso prévio, e a aparência real do produto pode ser diferente da descrita aqui.
