Módulo Industrial SFP 1000Base-LX Monomodo LC (10km)

TI-MGBS10 (Version v1.1R)

Compatível com IEEE 802.3z Gigabit Ethernet
Compatível com ANSI Fibre Channel
Compatível com SFP (Small Form-Factor Pluggable) e Multi-Source Agreement (MSA)
Faixa de temperatura de operação ampla - 40 a 85 °C (-40 a 185 °F)
Suporta taxas de dados de até 1,25 Gbps
Distância de transmissão de até 10 km (6,2 milhas)
Baixa interferência eletromagnética (EMI)
Suporta transmissões de rede com 1310nm monomodo
Interface óptica LC duplex
Baixo consumo de energia
Compatível com NDAA/TAA

O Módulo Industrial SFP 1000Base-LX Monomodo LC, modelo TI-MGBS10, foi projetado para operar dentro de uma ampla faixa de temperatura e é adequado para ambientes industriais. Este módulo SFP funciona com slots SFP padrão encontrados em switches industriais e conversores de fibra. O TI-MGBS10 é compatível com os tipos de conectores de fibra LC duplex e suporta conexões de fibra monomodo gigabit em distâncias de até 10 quilômetros (6,2 milhas)

Uma representação esquemática de redes de fibra de longa distância para aplicações industriais, de manufatura e de campus corporativo/educacional. A imagem apresenta dois interruptores conectados entre si por uma conexão de fibra. O interruptor inferior é conectado a uma câmera dome, um ponto de acesso sem fio e uma câmera bullet.

Aplicações de Fibra

Rede de fibra de longa distância para aplicações industriais, fabris e corporativas/campus educacional.

Ilustração de um cabo de fibra óptica transmitindo dados por longas distâncias, com a luz representada visualmente viajando através do cabo., rotulado como 10km (6,2 milhas.).

Fibra Modo / Distância

Transceptor Monomodo para distâncias de até 10 km (6.2 milhas) e suporta até 1.25Gbps.

Um diagrama de um módulo sfp conectando-se a um switch de rede.

Compatibilità

Hot-pluggable com slot SFP compatível com MSA e cabos de fibra com conectores duplex tipo LC.

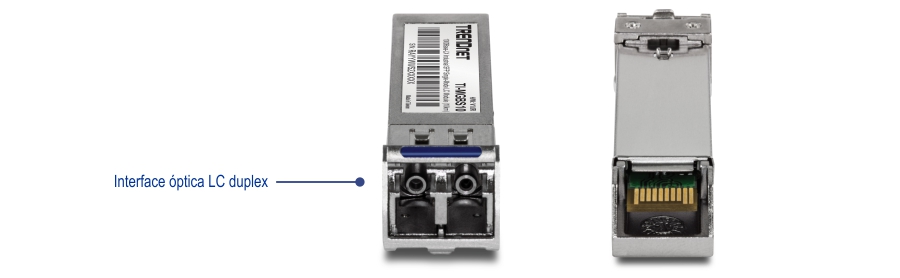

A ilustração mostra duas vistas da TI-MGBS10. A vista esquerda é rotulada com uma interface óptica LC duplex.

SFP Hot-Pluggable

Transceptor SFP hot-pluggable compatível com slot SFP MSA

Comprimento de onda da fibra

Compatível com transmissões monomodo 1310nm

Distância da Fibra

Suporta rede com distâncias de até 10 km (6.2 milhas)

Interface de Fibra

Conector duplex do tipo LC

Temperatura de operação

Classificados para faixa de temperatura de funcionamento de -40° à 85°C (-40° à 185°F)

Padrão	IEEE 802.3 IEEE 802.3u IEEE 802.3z
Interface do dispositivo	SFP compatível MSA Conector duplex LC
Taxa de transferência de dados	1,25 Gbps
Comprimento de onda	1310nm
Potência de saída óptica	-9 ~ -3 dBm
Distância	10 km (6.2 milhas)
Características especiais	Hot pluggable Caixa de metal
Sensibilidade	-23 dBm
Alimentação	Consumo: 1 Watt
Temperatura de operação	-40 – 85 °C (-40 – 185 °F)
Umidade de operação	Máx. 95% sem condensação
Dimensões	57 x 13 x 8,5 mm (2,2 x 0,5 x 0,3 pol.)
Peso	19 g (0,67 oz.)
Certificações	CE FCC
Garantía	3 anos limitada

CONTEúDO DA EMBALAGEM

TI-MGBS10
Guia de Instalação Rápida

Todas as referências à velocidade são apenas para fins comparativos. As especificações, tamanho e formato do produto estão sujeitos a alterações sem aviso prévio, e a aparência real do produto pode ser diferente da descrita aqui.
