Kit de Vigilância CCTV DVR 4 Canais HD

TV-DVR104K   (Version v1.0R)

  • Gravador de vídeo digital CCTV 4 Canais
  • Disco rígido SATA de 1 TB pré-instalado
  • Inclui quatro câmeras HD para ambientes externos
  • Até 4 câmeras CCTV plug and play
  • Gravação de vídeo suportada até 1080p HD
  • Uma semana de gravação contínua

DISCONTINUED PRODUCT

The TV-DVR104K (Version v1.0R) has been discontinued. For a list of discontinued products, click here.

Notes

Setup Guide
Nome do arquivo: Web_TV-DVR104K_TV-DVR208K(V1)Setup_Guide.pdf
Data: 5/10/2018
Tamanho de arquivo: 552.92 KB
Download
Safety Note
Nome do arquivo: Safety_Note_160mmX100mm_(Rev_1.0).pdf
Data: 5/10/2018
Tamanho de arquivo: 455.63 KB
Download

Utility

NVR video player
Nome do arquivo: player.zip
SHA-1 Checksum: C71B448CD1E655D9A3CBADE38AB496EF3D04EC28
Data: 7/25/2017
Tamanho de arquivo: 1.32 MB
Download
NVR Storage Calculator
Nome do arquivo: Storage_Calculator.zip
SHA-1 Checksum: 26BE8392F414FE137337AFF66224AE9B06F24406
Data: 7/25/2017
Tamanho de arquivo: 18.52 MB
Download

Firmware

Firmware
NÃO atualize firmware em nenhum produto da TRENDnet utilizando conexão wireless
Atualização de firmware sobre conexão wireless pode causar dano ao produto. Por favor execute a atualização de firmware somente com conexão cabeada.

Firmware Version: 3.47
Release Date: 5/2017

Note:
  • Initial release

Nome do arquivo: FW_TV-DVR104_208(3.4.7 170123).zip
SHA-1 Checksum: E9D96814578BA2228C84F9E4BAAC78F5BA1DB055
Data: 7/25/2017
Tamanho de arquivo: 26.40 MB
Download

Software

TRENDnetView Evo Advanced camera management software (64-bit)
Product Information
Nome do arquivo: TRENDnetView_EVO_x64_1.7.1.zip
SHA-1 Checksum: F3CC66E2D1301B107281171BAEF2D15A2DC4EAC4
Data: 4/5/2018
Tamanho de arquivo: 336.35 MB
Download
TRENDnetView Evo Advanced camera management software (32-bit)
Product Information
Nome do arquivo: TRENDnetView_EVO_x86_1.7.1.zip
SHA-1 Checksum: 64FCF55B0FB48692BBD5124DD444B56EF48B3480
Data: 4/5/2018
Tamanho de arquivo: 255.47 MB
Download

Ficha técnica

Datasheet (English)
Nome do arquivo: EN_datasheet_TV-DVR104K_(v1.0R).pdf
Data: 5/24/2017
Tamanho de arquivo: 1.10 MB
Download Email
Datasheet (Français)
Nome do arquivo: FR_datasheet_TV-DVR104K_(v1.0R).pdf
Data: 5/24/2017
Tamanho de arquivo: 1.10 MB
Download Email
Datasheet (Deutsch)
Nome do arquivo: GE_datasheet_TV-DVR104K_(v1.0R).pdf
Data: 5/24/2017
Tamanho de arquivo: 1.10 MB
Download Email
Datasheet (Português)
Nome do arquivo: PO_datasheet_TV-DVR104K_(v1.0R).pdf
Data: 5/24/2017
Tamanho de arquivo: 1.10 MB
Download Email
Datasheet (Español)
Nome do arquivo: SP_datasheet_TV-DVR104K_(v1.0R).pdf
Data: 5/24/2017
Tamanho de arquivo: 1.10 MB
Download Email
Datasheet (Italiano)
Nome do arquivo: IT_datasheet_TV-DVR104K_(v1.0R).pdf
Data: 5/24/2017
Tamanho de arquivo: 1.10 MB
Download Email

IPView App Quick Installation Guide

IPView App Guia de Instalação Rápida
Nome do arquivo: IPView_app.pdf
Data: 5/3/2017
Tamanho de arquivo: 5.02 MB
Download

Guia de Instalação Rápida

Guia de Instalação Rápida (Pусский)
Nome do arquivo: Russian_TV-DVR104K_DVR208K(V1)_Steps.pdf
Data: 4/5/2018
Tamanho de arquivo: 1.49 MB
Download
Guia de Instalação Rápida (English)
Nome do arquivo: EN_Web_TV-DVR104K_DVR208K(V1)_Steps.pdf
Data: 5/24/2017
Tamanho de arquivo: 885.24 KB
Download
Guia de Instalação Rápida (Français)
Nome do arquivo: FR_Web_TV-DVR104K_DVR208K(V1)_Steps.pdf
Data: 5/24/2017
Tamanho de arquivo: 886.48 KB
Download
Guia de Instalação Rápida (Deutsch)
Nome do arquivo: GE_Web_TV-DVR104K_DVR208K(V1)_Steps.pdf
Data: 5/24/2017
Tamanho de arquivo: 886.57 KB
Download
Guia de Instalação Rápida (Português)
Nome do arquivo: PT_Web_TV-DVR104K_DVR208K(V1)_Steps.pdf
Data: 5/24/2017
Tamanho de arquivo: 889.02 KB
Download
Guia de Instalação Rápida (Español)
Nome do arquivo: SP_Web_TV-DVR104K_DVR208K(V1)_Steps.pdf
Data: 5/24/2017
Tamanho de arquivo: 885.83 KB
Download
Guia de Instalação Rápida (Italiano)
Nome do arquivo: ITA_Web_TV-DVR104K_DVR208K(V1)_Steps.pdf
Data: 5/24/2017
Tamanho de arquivo: 885.89 KB
Download

Guia do Usuário

Guia do Usuário
Nome do arquivo: UG_TV-DVR104K_208K(v1.0R).pdf
Data: 7/19/2017
Tamanho de arquivo: 7.44 MB
Download

Imagem(ns) do Produto

PNG Image
Tamanho de arquivo: : 1.23 MB
Data: : 1/17/2017
Download
PNG Image
Tamanho de arquivo: : 1.81 MB
Data: : 1/17/2017
Download
PNG Image
Tamanho de arquivo: : 1.70 MB
Data: : 1/17/2017
Download
PNG Image
Tamanho de arquivo: : 2.01 MB
Data: : 1/17/2017
Download
PNG Image
Tamanho de arquivo: : 3.02 MB
Data: : 1/17/2017
Download
PNG Image
Tamanho de arquivo: : 2.99 MB
Data: : 1/17/2017
Download
PNG Image
Tamanho de arquivo: : 1.25 MB
Data: : 1/17/2017
Download
PNG Image
Tamanho de arquivo: : 2.21 MB
Data: : 1/17/2017
Download
PNG Image
Tamanho de arquivo: : 2.55 MB
Data: : 1/17/2017
Download
PNG Image
Tamanho de arquivo: : 1.23 MB
Data: : 1/17/2017
Download
PNG Image
Tamanho de arquivo: : 2.64 MB
Data: : 1/17/2017
Download
PNG Image
Tamanho de arquivo: : 2.39 MB
Data: : 1/17/2017
Download
PNG Image
Tamanho de arquivo: : 2.44 MB
Data: : 1/17/2017
Download
PNG Image
Tamanho de arquivo: : 2.48 MB
Data: : 1/17/2017
Download
PNG Image
Tamanho de arquivo: : 2.74 MB
Data: : 1/17/2017
Download
ROHS compliant WEEE crossed-out bin symbol.
Especificações DVR
Entrada de vídeo
  • 4 canais
  • Interface: BNC (1.0 Vp-p, 75 Ω)
Saída de vídeo
  • Saídas de vídeo HDMI e VGA
  • Resolução: 1920 x 1080 (1080p), 1280 x 1024, 1280 x 720 (720p), 1024 x 758 @ 60 Hz
  • Até 12 fps no fluxo principal, 22 fps no segundo fluxo
Áudio
  • Entrada / saída de áudio analógico, RCA (linear, 1KΩ)
  • Compressão: G.711u
Armazenamento
  • Um HDD 3.5 "SATA I / II ou SSD de até 6 TB de armazenamento
Padrões de rede
  • IEEE 802.3
  • IEEE 802.3u
  • IEEE 802.3x
Interface
  • Porta de rede 10/100 Mbps
  • 2 portas USB 2.0
  • 4 conectores BNC
  • 1 disco rígido de 1 TB (pré-instalado)
  • Porta HDMI
  • Porta VGA
  • Porta de entrada de áudio analógico
  • Porta de saída de áudio analógico
  • Porta de alimentação
  • LEDs indicadores (Alimentação, Armazenamento e Rede)
  • Ponto de aterramento
Protocolo de rede
  • IPv4, IPv6, UDP, TCP, ICMP
  • DHCP, NTP, DNS, DDNS, SMTP, FTP
  • HTTP, UPnP, RTSP, RTP, RTCP
Alimentação
  • Entrada: 100 - 240 V AC, 50 / 60 Hz, 0,7 A
  • Saída: 12 V DC, 1,5 A
  • Consumo: 8 W máx.
Temperatura de operação
  • -10 - 55 °C (14 - 131 °F)
Umidade de operação
  • Max. 90% sem condensação
Certificações
  • CE
  • FCC
Dimensões
  • 200 x 200 x 45 mm (7,9 x 7,9 x 1,8 pol.)
Peso
  • 0,8 kg (1,8 libras)
Interface de Gerenciamento
  • Visualização ao vivo: câmara única ou quad-view
  • Gerenciamento de câmera:
  • Em exibição na tela: nome da câmera, data, semana e formato de data
  • Qualidade de imagem: brilho, contraste, saturação, matiz, espelho
  • PTZ: pan, tilt, zoom, foco, íris, pontos predefinidos, padrão, cruzeiro, patrulha
  • Detecção de movimento: definir áreas personalizadas de detecção de movimento, sensibilidade de movimento e canais desencadeantes
  • Mascara de Privacidade: definir áreas de máscara de privacidade personalizadas
  • Detecção de Adulteração de Vídeo: desencadear ações se o campo de visão escurece de repente
  • Gravação programada: contínua e detecção de movimento
  • Gravação de vídeo: Grava vídeos com até 1080p Full HD
  • Programação de férias para personalizar os horários de gravação durante as férias
  • Reprodução avançada: reproduz múltiplos canais simultaneamente e procura gravações de vídeo com evento especial ou tag
  • Exportação de vídeo: tag, corte e exportação de vídeo clips
  • Configurações de local de exibição ao vivo: definir o layout da tela e sequência de canal de visualização
  • Mensagens de alerta: armazenamento cheio, erro de armazenamento, rede desconectada, conflito IP, login ilegal e exceções de gravação
  • Serviços de DNS dinâmico suportados: Dyn.com e NO-IP.com
  • Configuração de Gerenciamento: máximo de 32 contas de usuários
Visualização e Gerenciamento Remoto
  • Interface de usuário compatível com Internet Explorer® 9.0 ou superior, Safari® 4.0 ou superior
Aplicativo TRENDnet IP View
  • Aplicativo iOS™ e Android™ grátis
  • Visualize seu vídeo DVR em seu dispositivo móvel
  • Obtenha instantâneos
  • Zoom
Garantia
  • 2 anos limitada
  • Disco rígido: garantia de fabricação

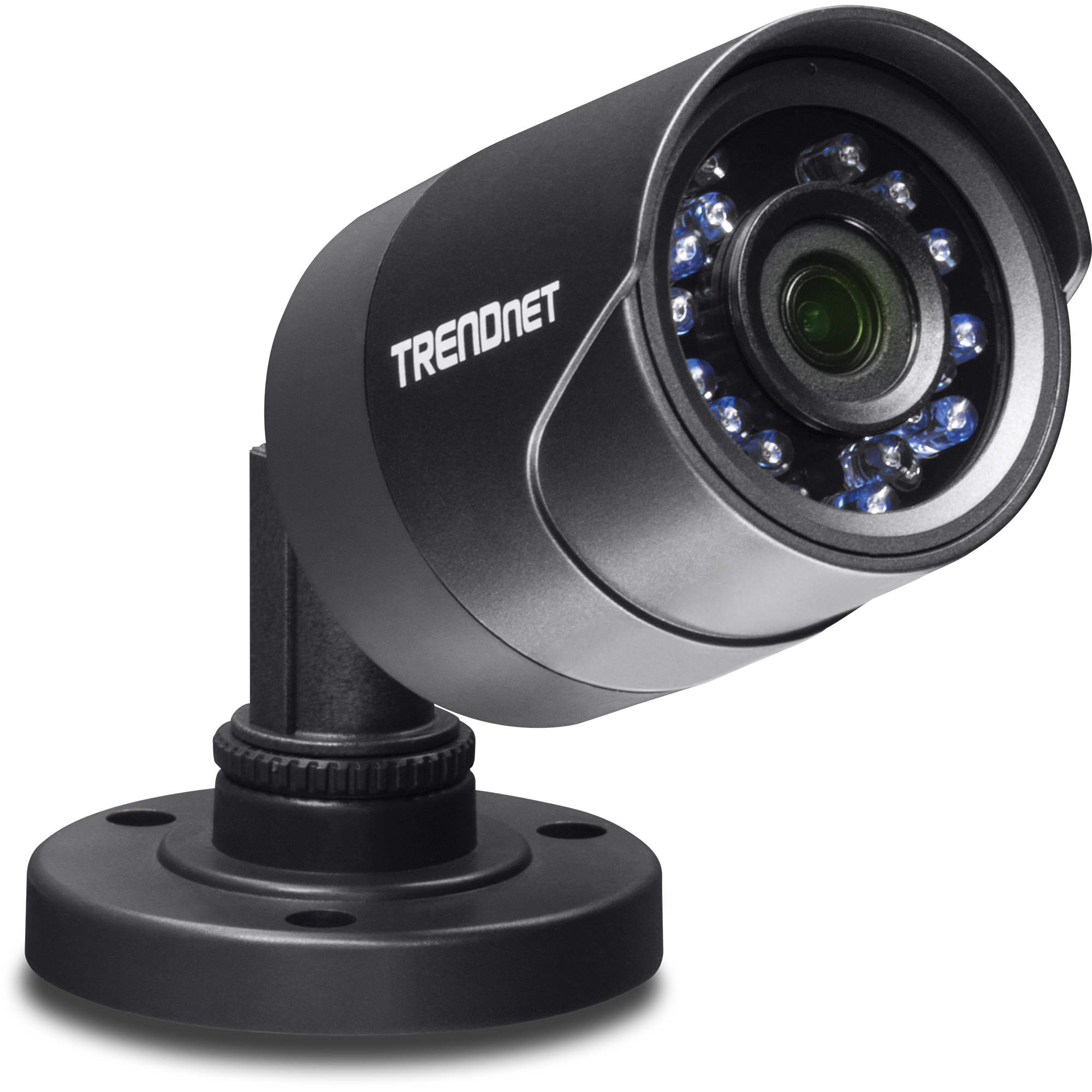

Lente
  • Distância focal: 3,6 mm
  • Sensor: Sensor CMOS de 1 / 2.7 "
Ângulo de visão
  • 82.2˚
Iluminação mínima
  • IV desligado: 0,01 lux
  • IV ligado: 0 lux
  • 20 m de distância
  • Comprimento de onda do IV: 850 nm
Resolução H.264
  • Fluxo principal: 1920 x 1080 até 12 fps
  • Fluxo secundário: 960 x 576 até 22 fps
Interface do dispositivo
  • LEDs IV
  • Conectores BNC
  • Conector de energia
Estrutura
  • Classificação IP66
Dimensões
  • 70 x 70 x 154 mm (2,75 x 2,75 x 6 pol.)
Peso
  • 300 g (0,7 lb)
Temperatura de operação
  • -40 – 60 °C (-40 – 140 °F)
Umidade
  • Max. 90% sem condensação
Alimentação
  • Entrada: 100 – 240 V, 50 - 60 Hz, 0,7 A
  • Saída: 12 V DC, 2 A adaptador de energia externo
  • Consumo: 4 W máx.
Garantia
  • 2 anos limitada

CONTEÚDO DA EMBALAGEM
  • TV-DVR104
  • 4 AC100
  • 4 BNC / cabos de alimentação (60 pés)
  • 1 HDD de 1 TB

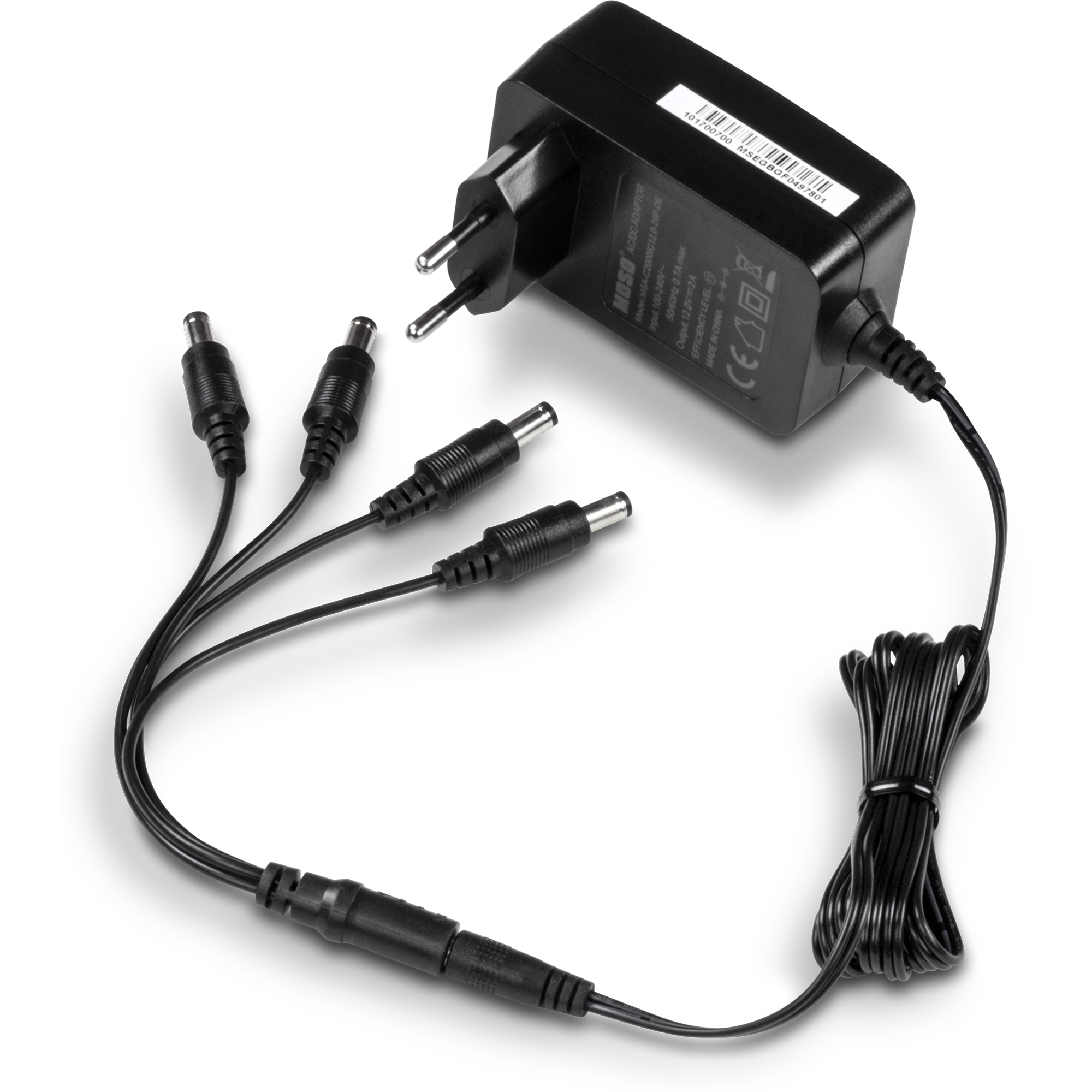

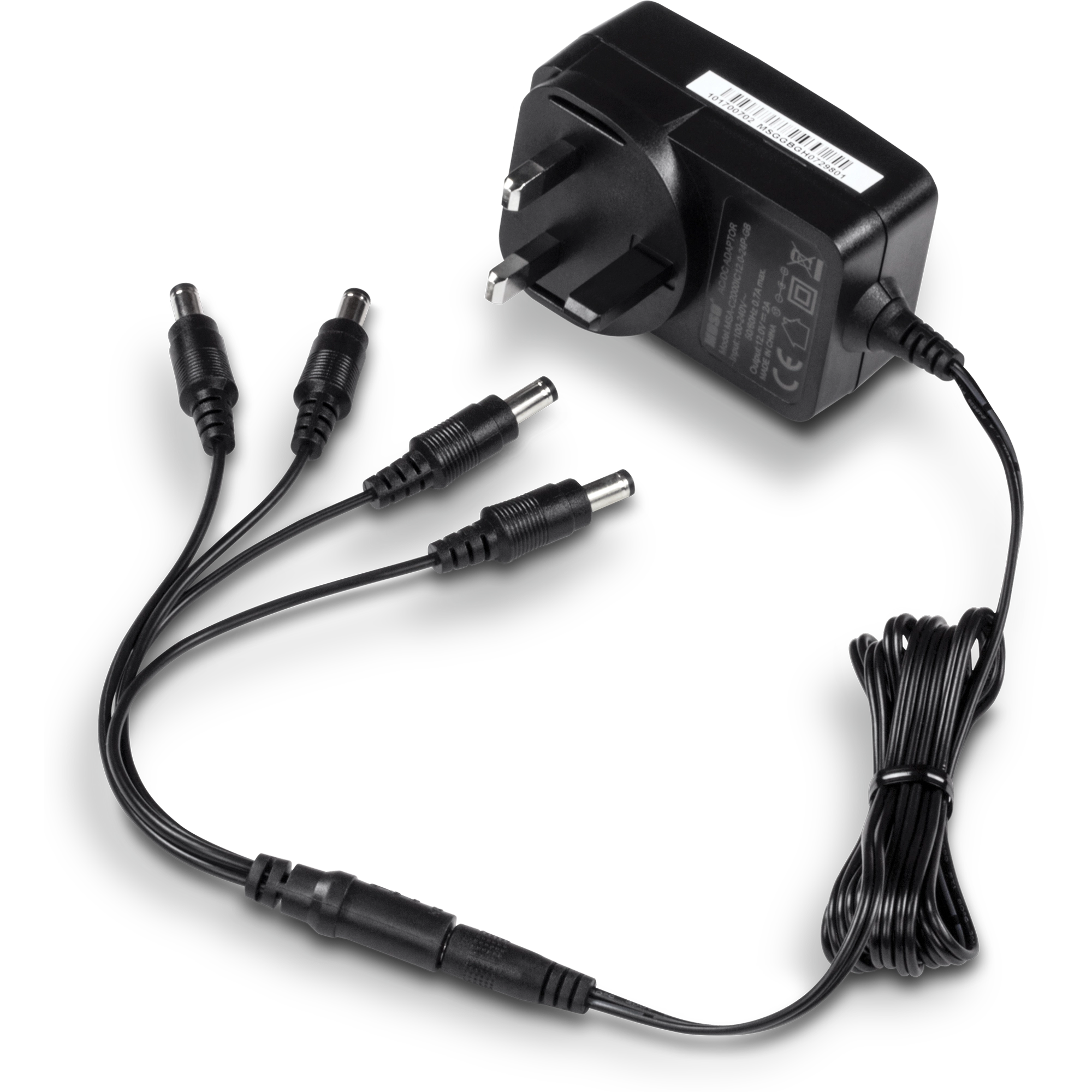

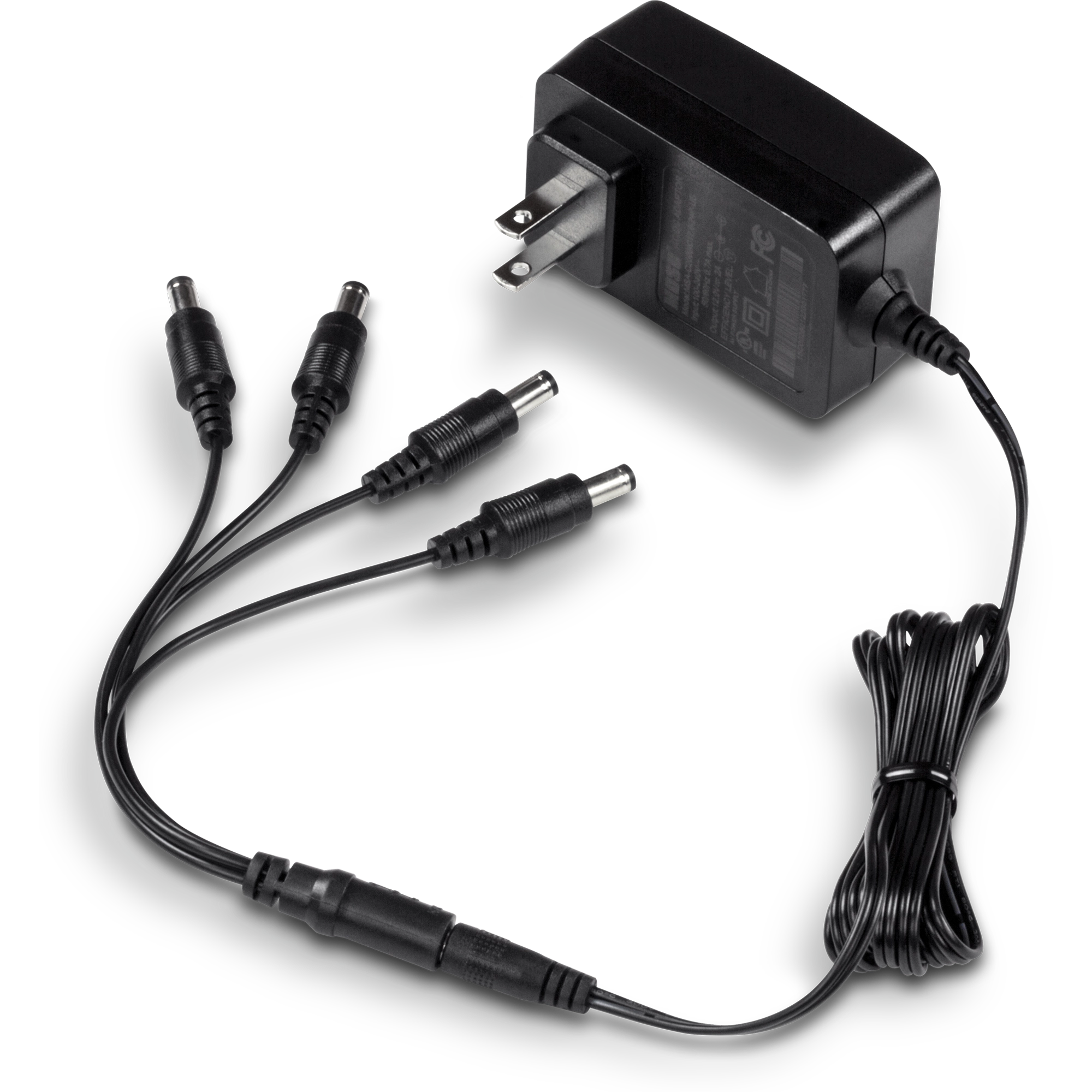

  • 1 cabo de divisão de energia da câmera
  • Cabo de rede (1,8 m / 6 pés)
  • Cabo HDMI
  • Mouse óptico
  • CD-ROM (Utilitário / Guia do Usuário)
  • Guia de Instalação Rápida

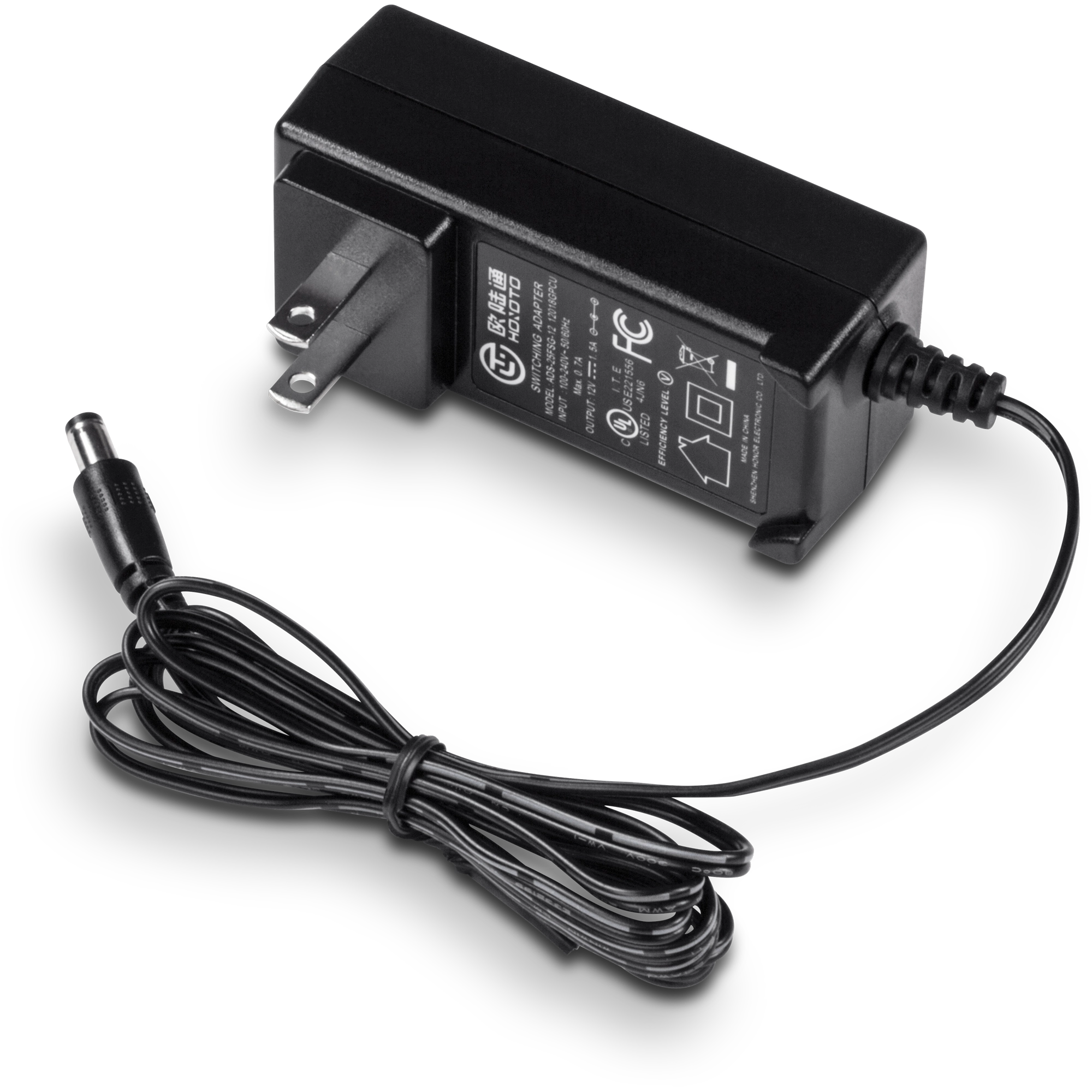

  • Adaptador de energia para DVR (12 V DC, 1,5 A)
  • Adaptador de energia para câmaras (12 V DC, 2 A)

Todas as referências à velocidade são apenas para fins comparativos. As especificações, tamanho e formato do produto estão sujeitos a alterações sem aviso prévio, e a aparência real do produto pode ser diferente da descrita aqui.
