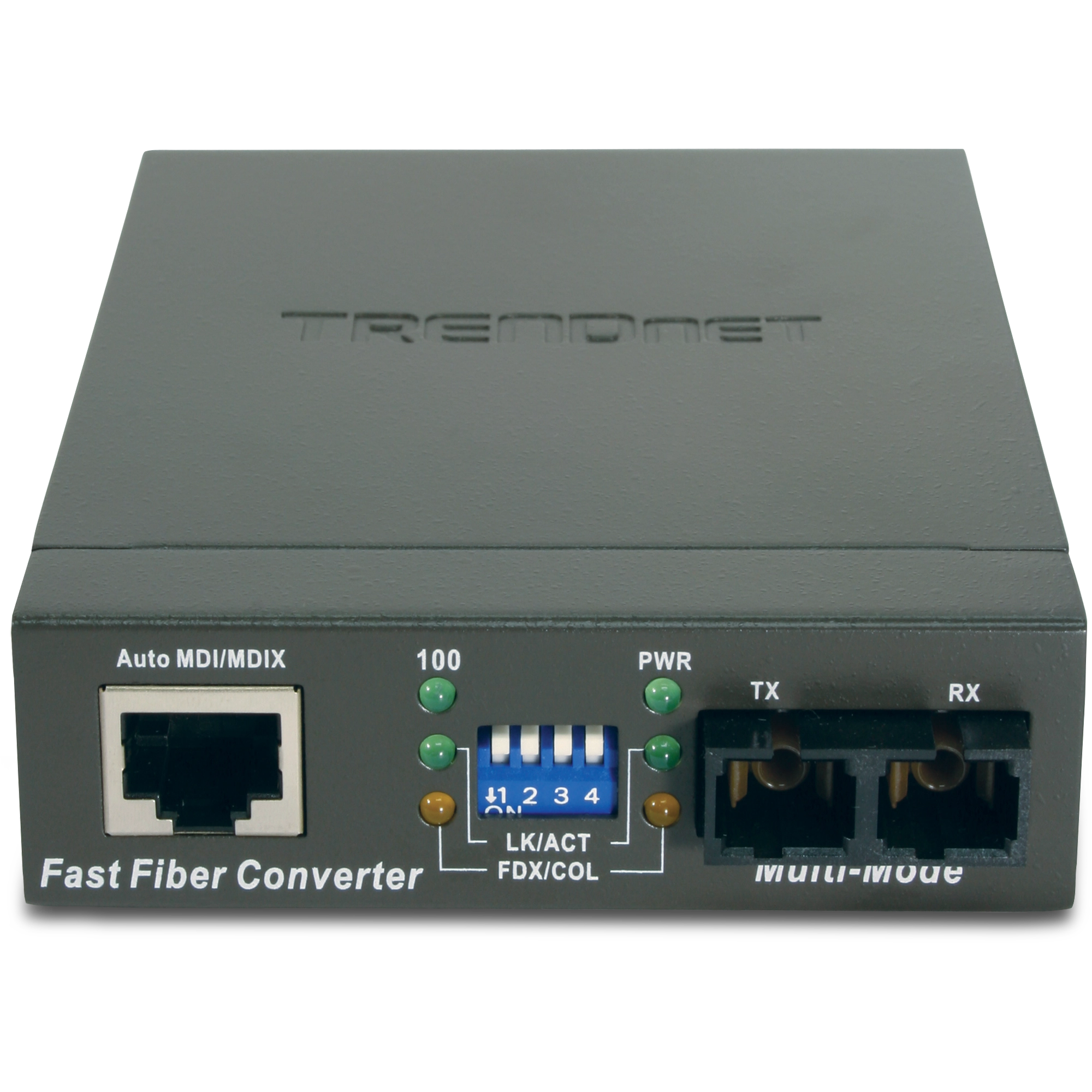

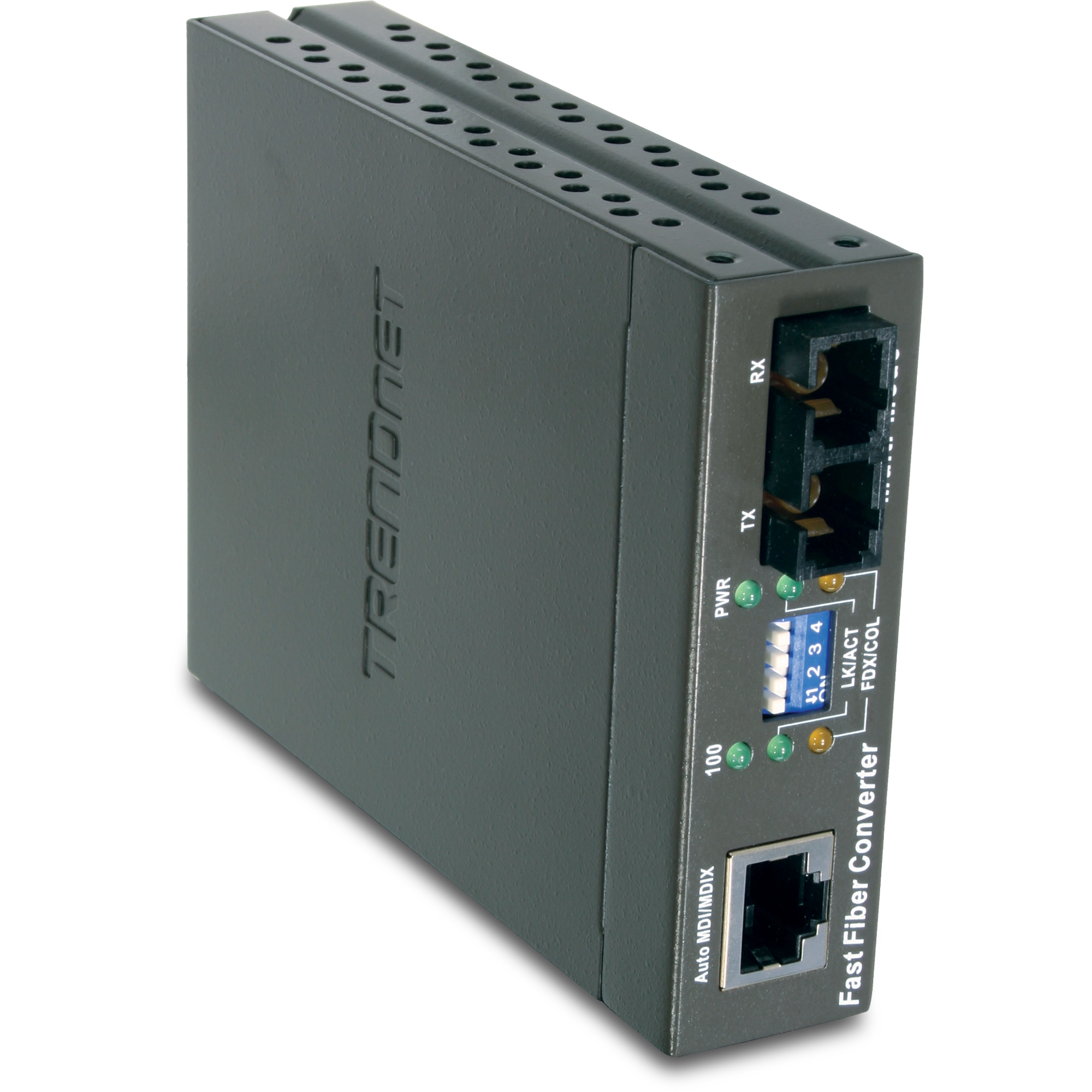

Conversor de Fibra Multi-Modo 10/100Base-TX para 100Base-FX com Conector SC

TFC-210MSC   (Version 1.0R)

  • SC-type multi-mode fiber port connects over distances of up to 2km
  • 10/100Base-TX port supports Auto-Negotiation, Auto-MDIX and Full-Duplex mode
  • Functions as a stand alone converter or with the TFC-1000 fiber chassis

DISCONTINUED PRODUCT

The TFC-210MSC (Version 1.0R) has been discontinued. For a list of discontinued products, click here.

Ficha técnica

Datasheet (English)
Nome do arquivo: EN_Spec_TFC-210MSC(v1.0R).pdf
Data: 5/15/2007
Tamanho de arquivo: 165.11 KB
Download Email
Datasheet (Français)
Nome do arquivo: FR_Spec_TFC-210MSC(v1.0R).pdf
Data: 5/15/2007
Tamanho de arquivo: 220.80 KB
Download Email
Datasheet (Deutsch)
Nome do arquivo: GE_Spec_TFC-210MSC(v1.0R).pdf
Data: 5/15/2007
Tamanho de arquivo: 217.36 KB
Download Email
Datasheet (Español)
Nome do arquivo: SP_Spec_TFC-210MSC(v1.0R).pdf
Data: 5/15/2007
Tamanho de arquivo: 209.83 KB
Download Email
Datasheet (Pусский)
Nome do arquivo: RU_Spec_TFC-210MSC(v1.0R).pdf
Data: 5/15/2007
Tamanho de arquivo: 944.54 KB
Download Email

Guia de Instalação Rápida

Guia de Instalação Rápida (English)
Nome do arquivo: EN_QIG_TFC-210_2000.pdf
Data: 5/9/2007
Tamanho de arquivo: 357.13 KB
Download
Guia de Instalação Rápida (Français)
Nome do arquivo: FR_QIG_TFC-210_2000.pdf
Data: 5/9/2007
Tamanho de arquivo: 353.35 KB
Download
Guia de Instalação Rápida (Deutsch)
Nome do arquivo: GE_QIG_TFC-210_2000.pdf
Data: 5/9/2007
Tamanho de arquivo: 345.73 KB
Download
Guia de Instalação Rápida (Español)
Nome do arquivo: SP_QIG_TFC-210_2000.pdf
Data: 5/9/2007
Tamanho de arquivo: 352.40 KB
Download
Guia de Instalação Rápida (Pусский)
Nome do arquivo: RU_QIG_TFC-210_2000.pdf
Data: 5/9/2007
Tamanho de arquivo: 1.49 MB
Download

Imagem(ns) do Produto

JPEG Image
Tamanho de arquivo: : 421.36 KB
Data: : 5/9/2007
Download
JPEG Image
Tamanho de arquivo: : 416.52 KB
Data: : 5/9/2007
Download
TIFF Image
Tamanho de arquivo: : 4.58 MB
Data: : 5/9/2007
Download
TIFF Image
Tamanho de arquivo: : 4.69 MB
Data: : 5/9/2007
Download
ROHS compliant WEEE crossed-out bin symbol.
Hardware
Padrões
  • IEEE 802.3 10Base-T
    IEEE 802.3u 100Base-TX, 100Base-FX
Meio de Rede
  • 10Base-T: UTP/STP Cat. 3, 4, 5, EIA/TIA-568 100-Ohm
  • 100Base-TX: UTP/STP Cat. 5, EIA/TIA-568 100-Ohm
  • 100Base-FX: 50/125μm or 62.5/125μm Cabo Fibra Duplex Multi-Modo , até 2 km com SC
Protocolo
  • CSMA/CD
Tamanho do Frame
  • 64 a 1600 Bytes
Portas
  • 1 porta RJ-45 10/100Base-TX:
    1 porta Fibra 100Base-FX : Mono-Modo Bi-Direcional com Conector SC
Dip Switch 1:
  • ON: Porta TX Full Duplex
  • OFF: Porta TXAuto Negociação
Dip Switch 2:
  • ON:Porta FX Half Duplex
  • OFF: Porta FX Full Duplex
Dip Switch 3:
  • ON: Habilitar LLCF
  • OFF: Desabilitar LLCF
Dip Switch 4:
  • ON: Modo Pure Converter
  • OFF: Modo Switch Converter
    * Após mudar as configurações DIP Switch, desligue e religue o Conversor de Fibra.
Taxa de Transferência
  • 100Mbps (Half/Full Duplex)
LEDs de Diagnóstico
  • Por Dispositivo: Power
  • Por Porta
    • (TX): 100 Mbps, Link/Activity, Full Duplex/Collision
    • (FX): Link/Activity, Full Duplex/Collision
Adaptador de Tensão
  • 9 VDC, 700 mA Adaptador de Tensão Externo
Consumo de Energia
  • 2.7 Watt (máx)
Dimensões
  • 85 x 125 x 25mm
Peso
  • 300g
Temperatura
  • Operação: 0° C a 45° C
  • Armazenagem : -40° C a 70° C
Umidade
  • 5% a 90% RH
Certificados
  • CE, FCC

CONTEÚDO DA EMBALAGEM
  • TFC-210MSC
  • Multi-Language Quick Installation Guide
  • Power Adapter

Todas as referências à velocidade são apenas para fins comparativos. As especificações, tamanho e formato do produto estão sujeitos a alterações sem aviso prévio, e a aparência real do produto pode ser diferente da descrita aqui.
