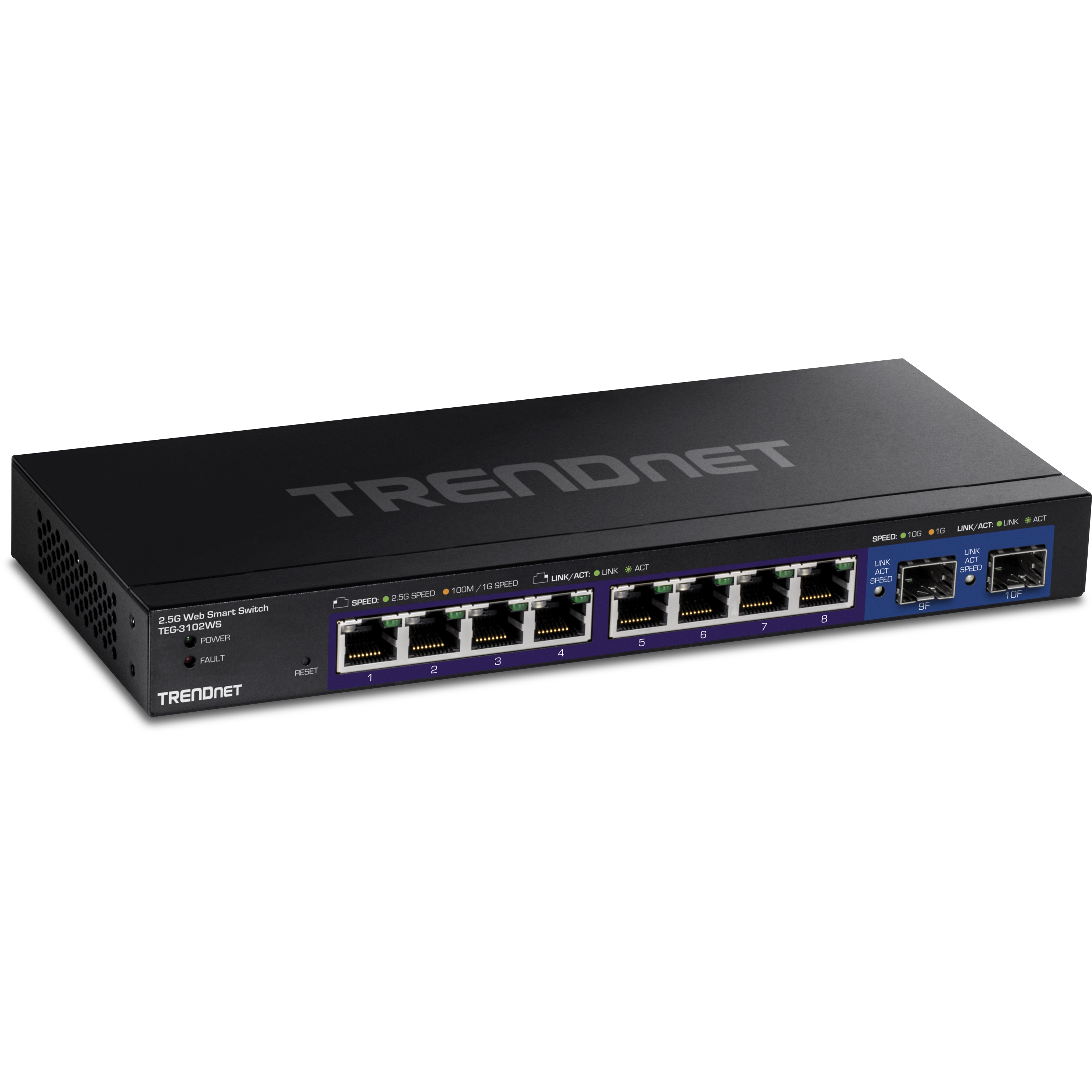

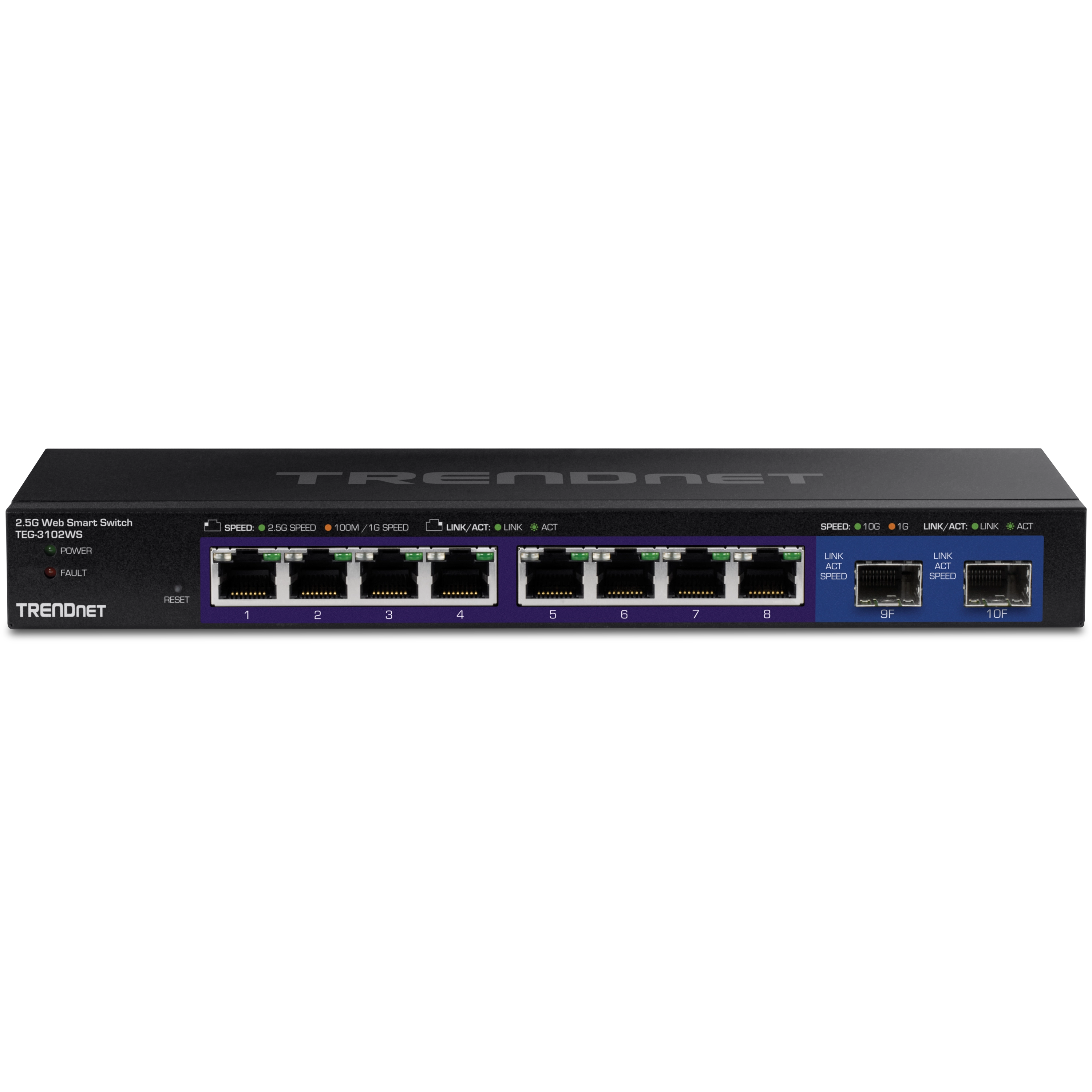

Switch Web Smart Multi-Gig 10 Portas

TEG-3102WS   (Version v1.0R)

  • 8 portas 2.5GBASE-T
  • 2 x slots 10G SFP+
  • Backwards compatible with 100/1000BASE-T devices
  • Interface de controle baseada na Internet e fácil de usar
  • Suporta IPv6, LACP, VLAN, QoS, e IGMP Snooping
  • Controle de largura de banda por porta
  • Suporte para Private, Multicast e Voice VLAN
  • Capacidade de comutação de 80Gbps
  • Compatível com IEEE 802.3bz (2.5G)
  • IEEE 802.3ae (SFP+) compliant
  • Compatível com NDAA/TAA (somente EUA e Canadá)
NDAA/TAA Compliant

Firmware

Firmware
NÃO atualize firmware em nenhum produto da TRENDnet utilizando conexão wireless
Atualização de firmware sobre conexão wireless pode causar dano ao produto. Por favor execute a atualização de firmware somente com conexão cabeada.


Firmware Version: v1.00.11
Release Date: 10/2024

Note:

  • Fixed time format
  • Added default port for SNTP
  • Allow "space" for system description

Nome do arquivo: TEG-3102WS_fw_v1.00.11.zip
SHA-1 Checksum: D105D3D0186A3CF09067D4A6136BA8E54CE96D78
Data: 10/11/2024
Tamanho de arquivo: 19.91 MB
Download

Ficha técnica

Datasheet (English)
Nome do arquivo: EN_datasheet_TEG-3102WS_(v1.0R).pdf
Data: 5/3/2023
Tamanho de arquivo: 1.29 MB
Download Email
Datasheet (Français)
Nome do arquivo: FR_datasheet_TEG-3102WS_(v1.0R).pdf
Data: 5/3/2023
Tamanho de arquivo: 1.25 MB
Download Email
Datasheet (Deutsch)
Nome do arquivo: GE_datasheet_TEG-3102WS_(v1.0R).pdf
Data: 5/3/2023
Tamanho de arquivo: 1.15 MB
Download Email
Datasheet (Português)
Nome do arquivo: PO_datasheet_TEG-3102WS_(v1.0R).pdf
Data: 5/3/2023
Tamanho de arquivo: 956.93 KB
Download Email
Datasheet (Español)
Nome do arquivo: SP_datasheet_TEG-3102WS_(v1.0R).pdf
Data: 5/3/2023
Tamanho de arquivo: 878.67 KB
Download Email
Datasheet (Italiano)
Nome do arquivo: IT_datasheet_TEG-3102WS_(v1.0R).pdf
Data: 5/3/2023
Tamanho de arquivo: 1.16 MB
Download Email

Guia de Instalação Rápida

Guia de Instalação Rápida (English)
Nome do arquivo: EN_Non-PoE_Multi-Gig.pdf
Data: 1/5/2023
Tamanho de arquivo: 3.48 MB
Download
Guia de Instalação Rápida (Français)
Nome do arquivo: FR_Non-PoE_Multi-Gig.pdf
Data: 1/5/2023
Tamanho de arquivo: 2.63 MB
Download
Guia de Instalação Rápida (Deutsch)
Nome do arquivo: GE_Non-PoE_Multi-Gig.pdf
Data: 1/5/2023
Tamanho de arquivo: 2.62 MB
Download
Guia de Instalação Rápida (Português)
Nome do arquivo: PT_Non-PoE_Multi-Gig.pdf
Data: 1/5/2023
Tamanho de arquivo: 1.85 MB
Download
Guia de Instalação Rápida (Español)
Nome do arquivo: SP_Non-PoE_Multi-Gig.pdf
Data: 1/5/2023
Tamanho de arquivo: 1.87 MB
Download
Guia de Instalação Rápida (Italiano)
Nome do arquivo: ITA_Non-PoE_Multi-Gig.pdf
Data: 1/5/2023
Tamanho de arquivo: 1.82 MB
Download

Guia do Usuário

Guia do Usuário
Nome do arquivo: Multi-Gig_Web_Smart_Switch_Series_Users_ Guide_091024.pdf
Data: 9/10/2024
Tamanho de arquivo: 4.25 MB
Download

Imagem(ns) do Produto

PNG Image
Tamanho de arquivo: : 3.17 MB
Data: : 1/6/2023
Download
PNG Image
Tamanho de arquivo: : 1.77 MB
Data: : 1/6/2023
Download
PNG Image
Tamanho de arquivo: : 1.74 MB
Data: : 1/6/2023
Download
ROHS compliant WEEE crossed-out bin symbol.
Why can I only get internet on one device with this switch?
A Switch cannot share an IP address provided by your ISP with multiple devices. You will need a Router to share your Internet service with multiple devices. The Switch can be used to expand the amount of available ports on your network....
Does the TEG-3102WS support jumbo frames?
The TEG-3102WS supports jumbo frames up to 10KB.
Can I share my Internet connection through the switch?
To share an Internet connection you will need a Router. The TEG-3102WS can be utilized to expand the available ports on your existing Router or network....
Which category of Ethernet cable should I use for 2.5GBASE-T performance?
You will need to be running Cat-5e or higher cabling for 2.5GBASE-T.
Why Windows is showing that my computer’s network connection is 1.0 Gbps instead of 2.5 Gbps?
Please check your network adapter's specification and make sure that it supports 2.5 Gbps. Also, check if your network cable is Cat-5e or higher....
How do I reset the switch to factory default settings?
Only managed or web smart switches will have reset instruction. Unmanaged Switches are not configurable and do not have settings to reset. Your Switch will have a reset button. This button is typically recessed and located on the front or the back of the Switch. You will need a small pin or paper cl...
Where would I find management login information for this switch?
You will find management login and default settings in the quick installation guide and user's guide. Included with the Switch is a hard copy of the quick installation guide. The user's guide is available for download from our website under the Support section....
Estándares
  • IEEE 802.1d
  • IEEE 802.1p
  • IEEE 802.1Q
  • IEEE 802.1s
  • IEEE 802.1w
  • IEEE 802.1X
  • IEEE 802.1ab
  • IEEE 802.3x
  • IEEE 802.3z
  • IEEE 802.3ab
  • IEEE 802.3ad
  • IEEE 802.3ae
  • IEEE 802.3az
  • IEEE 802.3bz
Interface
  • 8 x 2.5G ports
  • 2 x 10G SFP+ slots
  • Indicadores LED
Taxa de transferência de dados
  • Gigabit Ethernet: 2000 Mbps (full-duplex)
  • 2.5G Ethernet: 5000Mbps (full duplex)
  • SFP: 2000Mbps (duplex completo)
  • SFP+: 20Gbps (full duplex)
Desempenho
  • Switch Fabric: 80 Gbps
  • Buffer de Dados RAM: 1,5MB
  • Tabela de Endereços MAC: Entradas de 16 K
  • Jumbo Frames: 10 KB
  • Prevenção de bloqueio de HOL
  • Taxa de encaminhamento: 178,6 Mpps (tamanho do pacote de 64 bytes)
Gestão
  • CLI (Telnet / SSHv2) para administração básica
  • Interface gráfica baseada em Internet HTTP/HTTPS (SSL v2/3 TLS)
  • SNMP v1, v2c, 3
  • RMON v1
  • Endereço MAC para Unicast Estático
  • Ligar/desligar poupança de energia 802.3az
  • LLDP e LLDP-MED
  • Teste Virtual de Diagnóstico de Cabos
  • IPv6: IPv6 Neighbor Discovery, IPv6 para IP Estático, DHCPv6, Autoconfiguração
  • Dupla imagem e configuração
MIB
  • RMON MIB RFC 1271
  • LLDP MIB IEEE 802.1AB
  • RFC 1213 MIB II
  • RFC 1643 Ethernet intf MIB
  • Ponte RFC 1493 MIB
Árvore de abrangência
  • IEEE 802.1D STP (Protocolo Spanning Tree)
  • IEEE 802.1w RSTP (Protocolo Rapid Spanning Tree)
  • IEEE 802.1s MSTP (Protocolo Multiple Spanning Tree)
Agregação de links
  • Agregação Estática de Ligações
  • LACP dinâmico 802.3ad
Qualidade do Serviço (QoS)
  • 802.1p Classe do Serviço (CoS)
  • DSCP (Serviços Diferenciados)
  • Controle da Largura de Banda por porta
  • Programação de Tarefas: Prioridade Rigorosa, Programador de Rodízio Ponderado (WRR)
VLAN ID
  • 802.1Q Tagged VLAN
  • GVRP dinâmico
  • Até 256 Grupos de VLAN , Intervalo de ID 1-4094
  • VLAN Privada (Portas Protegidas)
  • VLAN de Voz (10 usuários definidos como OUI)
Multicast
  • IGMP Snooping v1, v2, v3
  • Espionagem MLD v1, v2
  • IGMP fast leave
  • Até 256 entradas multicast
Espelho da porta
  • RX, TX, ou Ambos
  • Muitos-para-um
Controlo de acessos
  • 802.1X Controle de acesso à rede baseado na porta, RADIUS, TACACS+
  • Discagem local em autenticação do usuário
  • Espionagem DHCP
  • Detecção Loopback
  • Host confiável
  • Negação de serviço (DoS)
  • IP MAC port binding
  • Bloqueio de pacotes multicast desconhecidos
ACL IPv4 L2-L4 & IPv6
  • Endereço MAC
  • VLAN ID
  • Ethertype (apenas IPv4)
  • Protocolo IP 0-255
  • TCP/UDP Porta 1-65535
  • 802.1p
  • TOS (somente IPv4)
  • Endereço e máscara IPv4 (somente IPv4)
  • Endereço IPv6 e comprimento do prefixo (somente IPv6)
Recursos camada 3
  • Roteamento estático IPv4 / IPv6
  • Interfaces IP: Até 6
  • Entradas da tabela de roteamento: Até 32 (IPv4: 400 / IPv6: 100)
  • Tabela ARP (até 128 entradas)
  • Roteamento Inter-VLAN
Alimentação
  • Entrada: 100 – 240 V AC, 50/60 Hz, fornecimento de energia interno
  • Consumo máximo: 152,3W
Ventoinhas/acústica
  • Sem ventilador
MTBF
  • 893.944 horas
Temperatura operacional
  • -0° – 40° C (32° – 104° F)
Umidade de operação
  • Máximo 95% sem condensação
Dimensão
  • 240 x 104 x 27mm (9.45 x 4,09 x 1,06 pol.)
Peso
  • 664g (1.46 libras)
Certificações
  • CE
  • FCC
Garantia
  • 3 anos

CONTEÚDO DA EMBALAGEM
  • TEG-3102WS
  • Guia de Instalação Rápido
  • Adaptador de Energia (12V 1.5A)

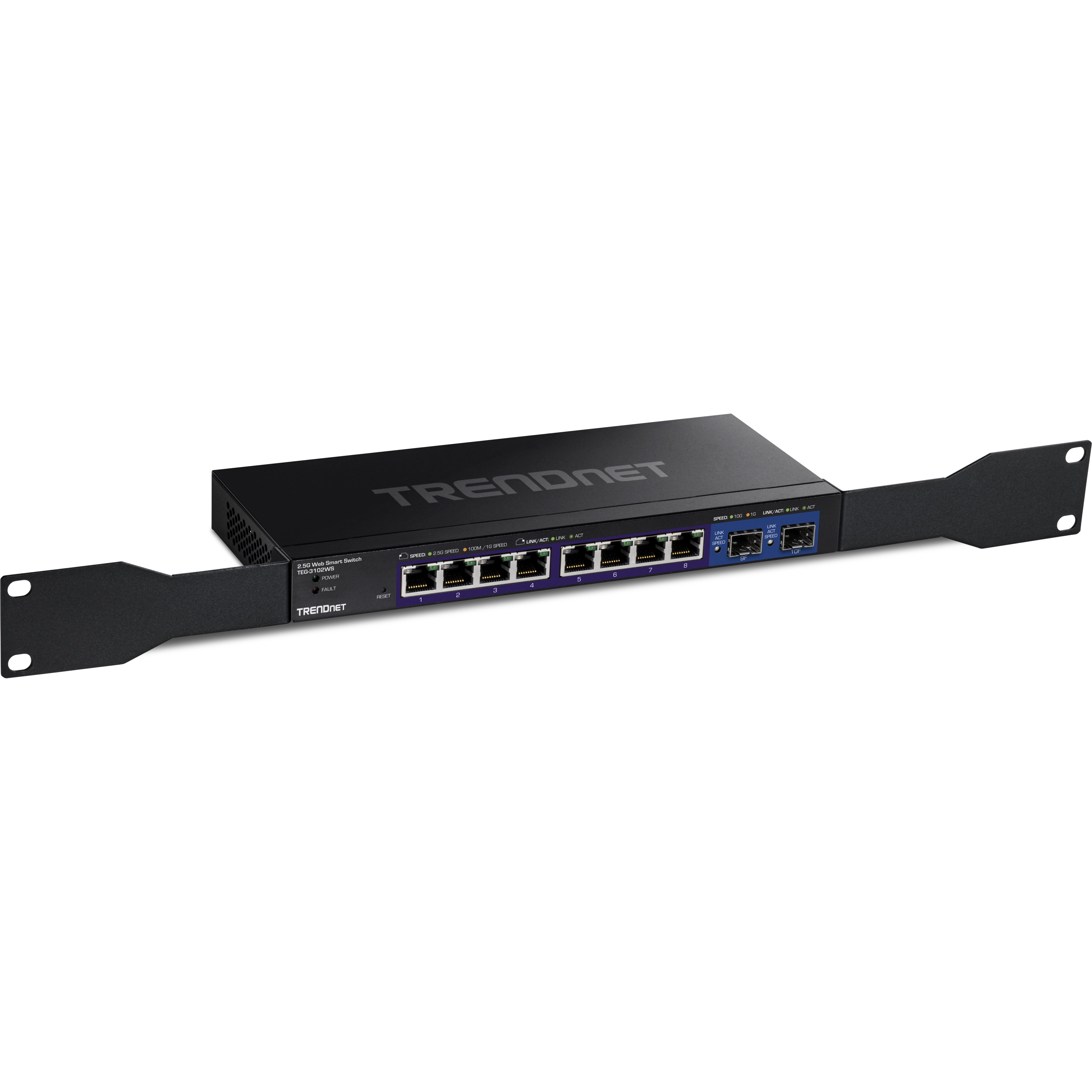

  • Kit para montagem em Rack

Todas as referências à velocidade são apenas para fins comparativos. As especificações, tamanho e formato do produto estão sujeitos a alterações sem aviso prévio, e a aparência real do produto pode ser diferente da descrita aqui.

Não disponível na Europa
