Roteador Gateway VoIP 4 portas
TVP-224HR
- Reduce long distance calling expenses
- Manage data and voice services on a single network
- Make calls through your existing PBX infrastructure
DISCONTINUED PRODUCT
The TVP-224HR has been discontinued. For a list of discontinued products, click here.Ficha técnica
Nome do arquivo: EN_Spec_TVP-224HR.pdf
Data: 12/29/2005
Tamanho de arquivo: 348.26 KB
Nome do arquivo: FR_Spec_TVP-224HR.pdf
Data: 12/29/2005
Tamanho de arquivo: 349.53 KB
Nome do arquivo: GE_Spec_TVP-224HR.pdf
Data: 12/29/2005
Tamanho de arquivo: 376.44 KB
Nome do arquivo: SP_Spec_TVP-224HR.pdf
Data: 12/29/2005
Tamanho de arquivo: 374.39 KB
Nome do arquivo: RU_Spec_TVP-224HR.pdf
Data: 12/29/2005
Tamanho de arquivo: 428.03 KB
Guia de Instalação Rápida
Nome do arquivo: QIG_TVP224HR_EN.pdf
Data: 5/9/2006
Tamanho de arquivo: 720.83 KB
Guia do Usuário
Nome do arquivo: UG TVP-224HR v7.pdf
Data: 8/22/2005
Tamanho de arquivo: 4.33 MB
Nome do arquivo: System_UG TVP-224HR v1.07.pdf
Data: 8/22/2005
Tamanho de arquivo: 757.11 KB

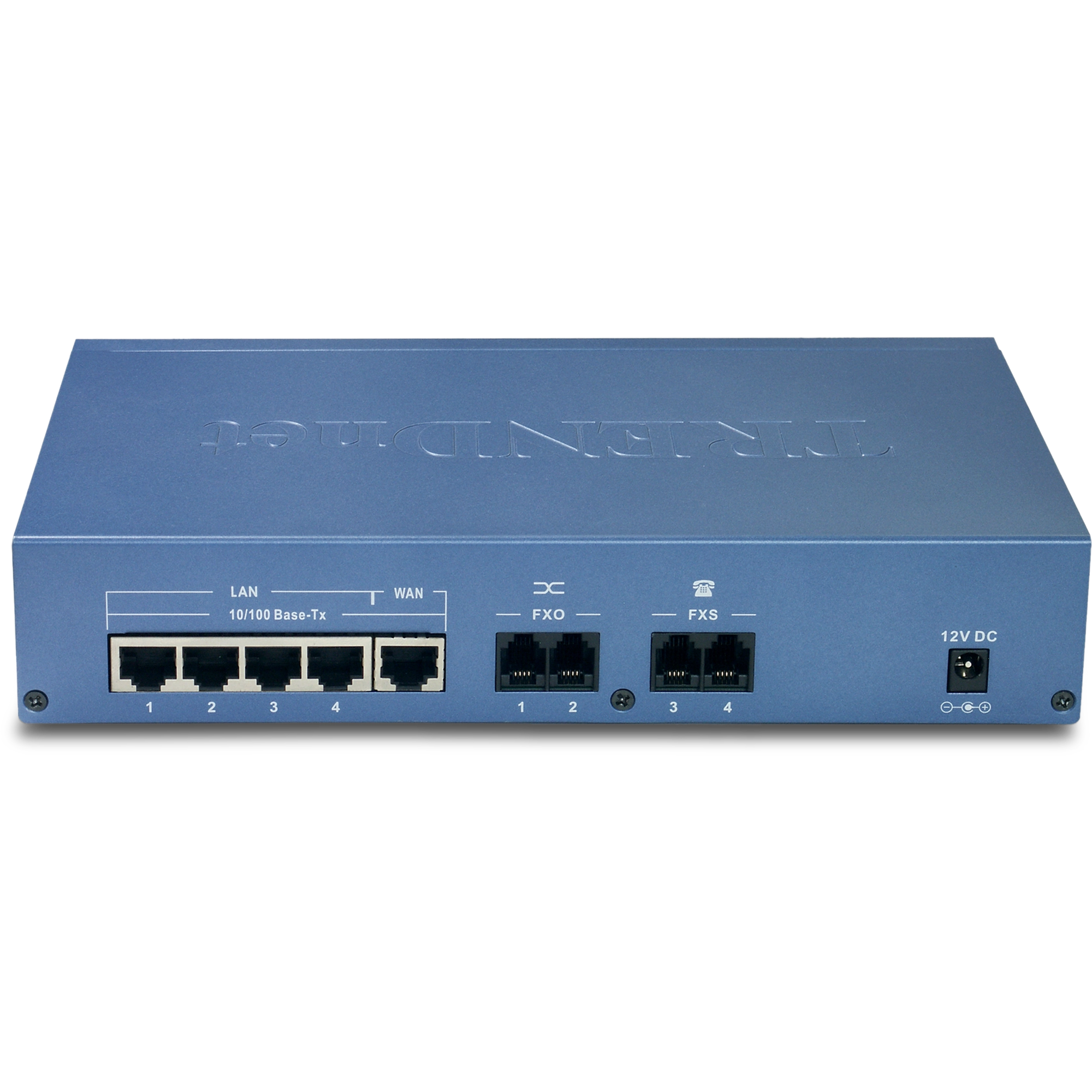

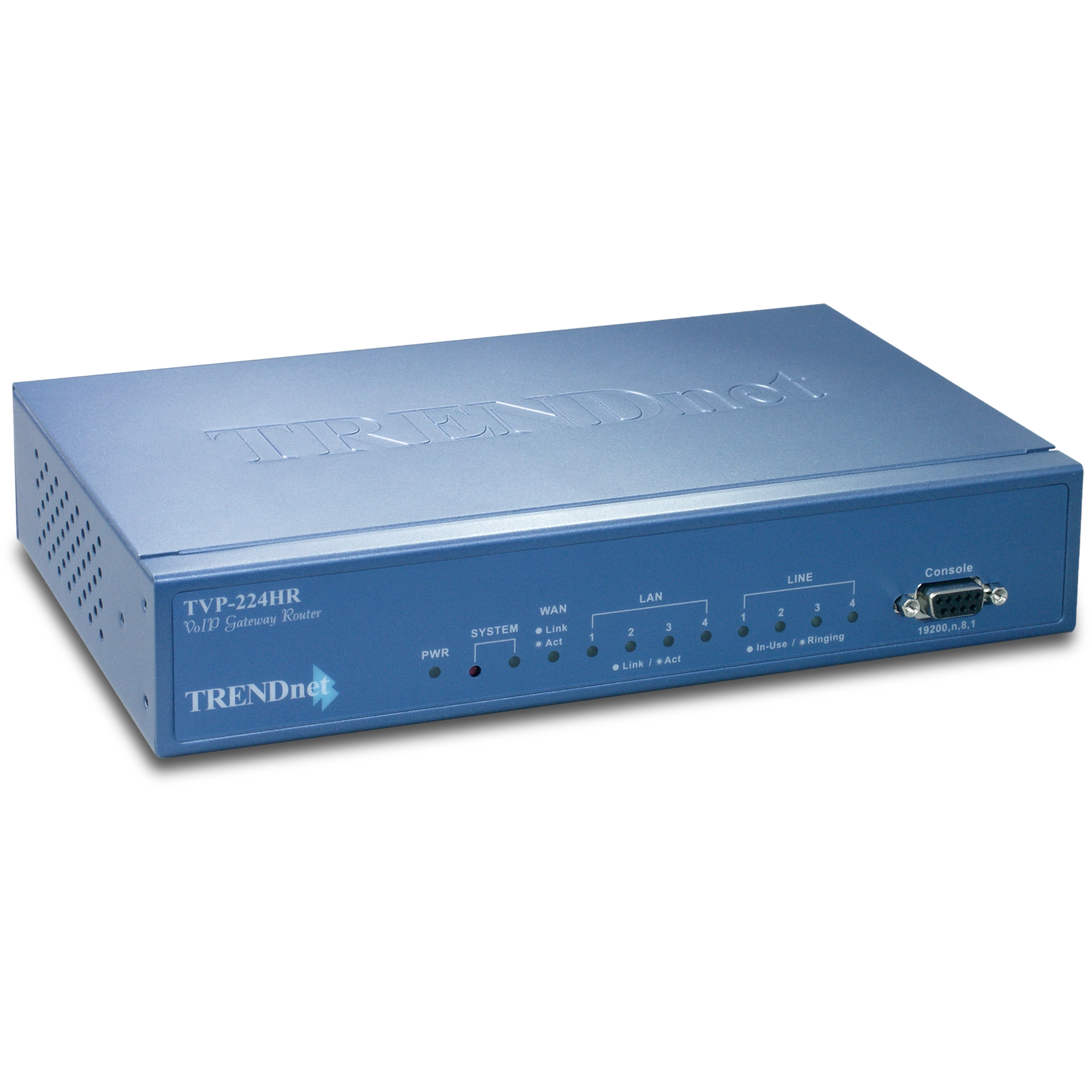

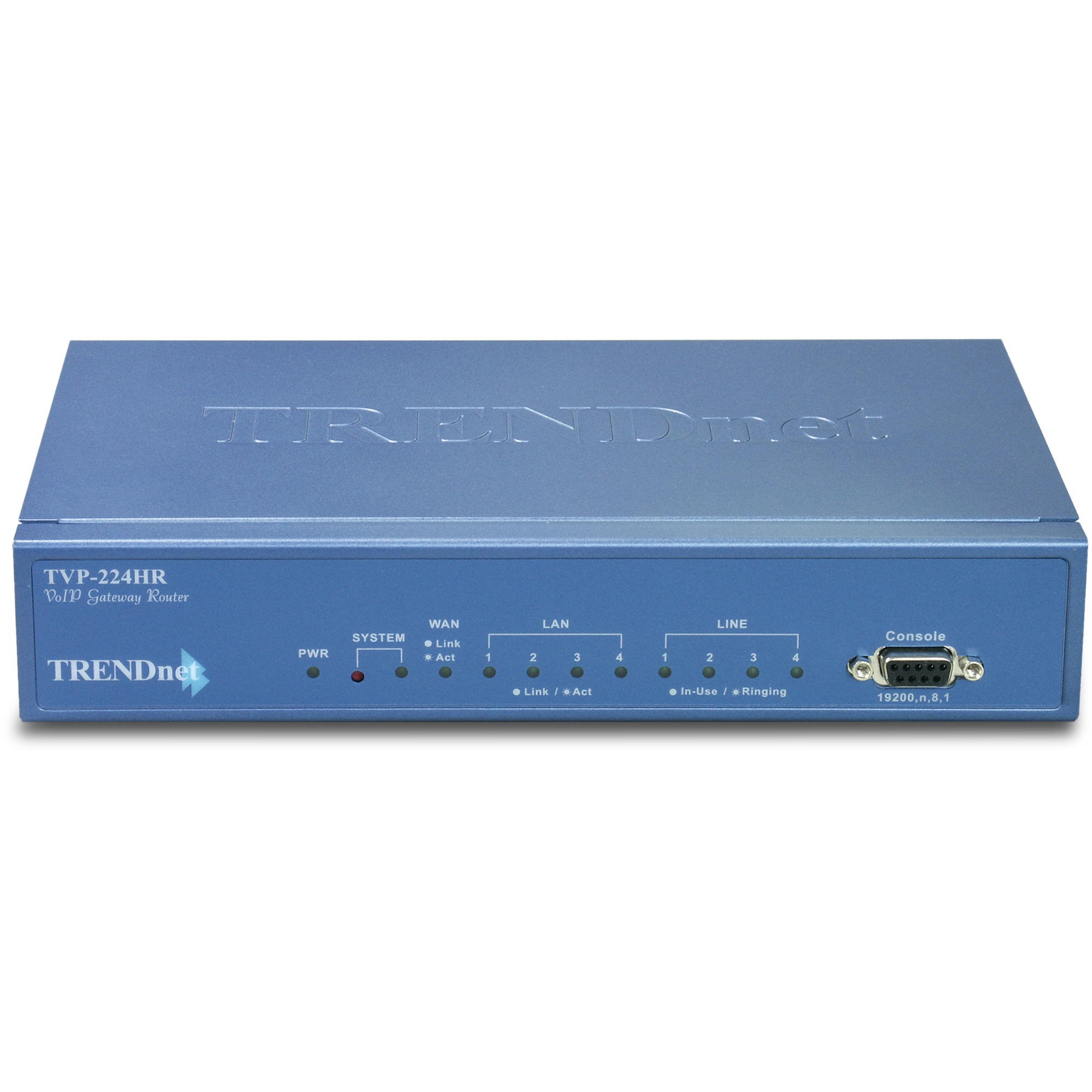

Imagem(ns) do Produto
| Especificações Técnicas | |
| Interface Telefônica | |
| Interface Física | Desktop com 4 Portas Analógicas • Loop start 2 x FXO (RJ-11) • Loop start 2 x FXS (RJ-11) |
|---|---|
| Interfaces de Linhas Programáveis | Impedância de linha complexa |
| Protocolos | H.323v3 (modo Normal/iniciar-rápido) Suporta roteamento direto gateway-gateway e modo de roteamento assistido gateway-gatekeeper |
| Suporte a Codificadores de Voz | ITU-T G.711 u-law, G.723.1 e G.729A/B, auto-switching (Taxa-Quadro/pacote: 1 – 8) |
| Fax | Suporta fax T.30 G3 em Interface PSTN; fax spoofing ITU-T T.30 ; ITU-T T.38 |
| Conexões Simultâneas | 4 canais voz/fax |
| Processamento de Meio | Controle de Ganho; cancelamento de Eco G.168 (16 ms); VAD (Voice activity detection); CNG (Comfort noise generation); Detecção Call progress; Detecção/ Filtragem/ Regeneração DTMF (H.323v3/IMTCv1) |
| Interface Dados de Rede | |
| Interface Física | WAN: 1 (10Base-T/100Base-TX, Auto-Negociação) LAN: 4 (10Base-T/100Base-TX, Auto-Negociação) |
| Protocolos | TCP/IP, DHCP, HTTP e DNS |
| Funções Avançadas | QoS, Servidor Virtual, Aplicação Especial Port Forwarding, DMZ e DDNS |
| Sistema | |
| Controle de Chamada | Plano de Discagem three-tier Embutido e Rastreamento de Destino Suporta autorização e contabilidade de gatekeeper Suporta controle de roteamento de chamada de gatekeeper e mapeamento de gateway Informação de contabilidade de Chamadas em gateway (via RS-232) ou gatekeeper |
| Gerenciamento | RS-232 (modo DCE ) Gerenciamento Remoto Web-based HTTP embutido Gerenciamento Remoto Telnet |
| Upgrade de Sistema | Memória Flash e TFTP embutido permitindo upgrade de características e firmware via rede |
| Chassis | Desktop Metálico 9.5" |
| Dimensões | 241 x 135 x 45 mm |
| Peso | 1.9 kg |
| LEDs Indicadores | Sistema: 2 PWR, CPU WAN: 1, LNK/ACT LAN: 4, LNK/ACT Voz: 4 Tocando / Em Uso |
| Interoperabilidade | Microsoft NetMeeting*; Cisco AS5300, 3600; RADVISION gatekeeper; Cisco gatekeeper |
| Voltagem Entrada | 90-260 VAC, auto variação, 50-60 Hz |
| Alimentação | 12 VDC, 2.0 A |
| Ambiente Operação | Temperatura Operação: 0° a 50° C (32° a 122° F) Umidade: 90% (sem condensação) |
| Certificados | CE, FCC e UL |
| Especificações Técnicas | |
| Portas FXO | |
| Sinalização | Loop start/DTMF |
| Número de Canais | 2 |
| Conectores da Interface | 2 jacks modulares 2 pinos RJ-11 |
| Impedância de Linha | 600 Ω; 900 Ω; Impedância de Linha Complexa |
| Perda de Inserção | 2 dB nominal |
| Resposta de Freqüência | 300 Hz a 3400 Hz +/- 2 dB w.r.t. 1004 Hz |
| Perda de Retorno | ≥ 18 dB |
| Ajuste Nível de Entrada | -6 dB a +6 dB |
| Atenuação Saída | 0 dB a 13 dB |
| Balanço Longitudinal | ≥ 45 dB |
| Detecção de Desconexão | Loop de Corrente Detecção de campainha customizada |
| Portas FXS | |
| Sinalização | Loop start/DTMF |
| Número de Canais | 2 |
| Conectores da Interface | 2 jacks modulares 2 pinos RJ-11 |
| Impedância de Linha | 600 Ω; 900 Ω; Impedância de Linha Complexa |
| Perda de Inserção | 2 dB nominal |
| Resposta de Freqüência | 300 Hz a 3400 Hz +/- 2 dB w.r.t. 1004 Hz |
| Perda de Retorno | ≥ 18 dB |
| Ajuste Nível de Entrada | -6 dB a +6 dB |
| Atenuação Saída | 0 dB a 13 dB |
| Balanço Longitudinal | ≥ 45 dB |
| Loop de Corrente | 25 mA nominal |
| Voltagem Campainha | 40 Vrms nominal |
| Tom da Campainha | 16.67 Hz, 20 Hz (default), 25 Hz ou 50 Hz |
| Detecção de Desconexão | Loop de Corrente |
CONTEÚDO DA EMBALAGEM |
|
Todas as referências à velocidade são apenas para fins comparativos. As especificações, tamanho e formato do produto estão sujeitos a alterações sem aviso prévio, e a aparência real do produto pode ser diferente da descrita aqui.
