Powerline 200 AV Wireless Access Point

TPL-310AP   (Version v2.0R)

   Select Another Version
  • Combination 200Mbps** Powerline adapter and 300Mbps wireless n access point
  • Create a 300Mbps*** wireless network from any room in your home
  • Connect up to 16* high speed powerline adapters
  • Wireless n access point offers Access Point, Client, WDS, and Mesh mode functionality
  • Advanced encryption

DISCONTINUED PRODUCT

The TPL-310AP (Version v2.0R) has been discontinued. It has been replaced by the TPL-430AP (Version v1.0R). For a list of discontinued products, click here.

Utility

Utility

Release Date: 9/2013
Utility Version: v7.1 Build 0101
WinPcap Version: v4.1.3
OS Compatibility: Windows® 8.1 (32/64-bit), 8 (32/64-bit), Windows 7 (32/64-bit), Vista (32/64-bit), XP (32/64-bit)
Notes:

  1. Added compatibility for Windows® 8/8.1

*Prerequisite: Requires Microsoft® .NET Framework 2.0. Please refer to the Microsoft download center for details on downloading and installing .NET Framework 2.0
***To start the installation, double click the file "Installer_CD.bat***


Nome do arquivo: Utility_Powerline(v7.1.0101).zip
SHA-1 Checksum: 764C84BB70A7ED416094EBF79A2E91F70CB97023
Data: 7/25/2017
Tamanho de arquivo: 6.52 MB
Download

Firmware

Firmware (Powerline)
Nome do arquivo: FW_TPL-310AP_v1.0R(4.2.0.04).zip
SHA-1 Checksum: 35FCB497A1292BB4B9547513B992D46590B3A0C6
Data: 7/25/2017
Tamanho de arquivo: 5.76 MB
Download
Firmware (Access Point)
Nome do arquivo: FW_TPL-310AP_v1.0R(1.61).zip
SHA-1 Checksum: 73574CD01EB766D5C51C536A8E7589ABF98545F3
Data: 7/25/2017
Tamanho de arquivo: 1.40 MB
Download

Ficha técnica

Datasheet (English)
Nome do arquivo: EN_spec_TPL-310AP(V2.0R).pdf
Data: 7/10/2017
Tamanho de arquivo: 839.26 KB
Download Email
Datasheet (Français)
Nome do arquivo: FR_spec_TPL-310AP(V2.0R).pdf
Data: 7/10/2017
Tamanho de arquivo: 921.91 KB
Download Email
Datasheet (Deutsch)
Nome do arquivo: GE_spec_TPL-310AP(V2.0R).pdf
Data: 7/10/2017
Tamanho de arquivo: 939.27 KB
Download Email
Datasheet (Español)
Nome do arquivo: SP_spec_TPL-310AP(V2.0R).pdf
Data: 7/10/2017
Tamanho de arquivo: 839.57 KB
Download Email
Datasheet (Pусский)
Nome do arquivo: RU_spec_TPL-310AP(V2.0R).pdf
Data: 7/10/2017
Tamanho de arquivo: 2.04 MB
Download Email
Datasheet (Italiano)
Nome do arquivo: IT_spec_TPL-310AP(V2.0R).pdf
Data: 7/10/2017
Tamanho de arquivo: 836.37 KB
Download Email

Guia de Instalação Rápida

Guia de Instalação Rápida (English)
Nome do arquivo: EN_Web_TPL-310AP(1.01).pdf
Data: 7/10/2017
Tamanho de arquivo: 2.80 MB
Download
Guia de Instalação Rápida (Français)
Nome do arquivo: FR_Web_TPL-310AP(1.01).pdf
Data: 7/10/2017
Tamanho de arquivo: 2.85 MB
Download
Guia de Instalação Rápida (Deutsch)
Nome do arquivo: GE_Web_TPL-310AP(1.01).pdf
Data: 7/10/2017
Tamanho de arquivo: 6.93 MB
Download
Guia de Instalação Rápida (Español)
Nome do arquivo: SP_Web_TPL-310AP(1.01).pdf
Data: 7/10/2017
Tamanho de arquivo: 3.41 MB
Download
Guia de Instalação Rápida (Pусский)
Nome do arquivo: RU_Web_TPL-310AP(1.01).pdf
Data: 7/10/2017
Tamanho de arquivo: 4.42 MB
Download
Guia de Instalação Rápida (Eesti)
Nome do arquivo: EST_Web_TPL-310AP(1.01).pdf
Data: 7/10/2017
Tamanho de arquivo: 2.02 MB
Download

Guia do Usuário

Guia do Usuário
Nome do arquivo: UG_TPL-310AP(1.01).pdf
Data: 7/10/2017
Tamanho de arquivo: 5.08 MB
Download

Imagem(ns) do Produto

Tamanho de arquivo: : 247.39 KB
Data: : 7/10/2017
Download
JPEG Image
Tamanho de arquivo: : 289.94 KB
Data: : 7/10/2017
Download
ROHS compliant WEEE crossed-out bin symbol.
Hardware
Standards
  • IEEE 802.3, IEEE 802.3x, IEEE 802.3u, IEEE 802.11n, IEEE 802.11b, IEEE 802.11g, IEEE 802.11s, IEEE 802.1d, HomePlug® AV, IEEE 1901
Interface
  • 1 x 10/100Mbps Auto-MDIX RJ-45 Port,
  • Power prong:
  • A: North America Type B (NEMA 5–15)
  • EU: Euro Type C (CEE 7/16)
  • FR: French Type E (CEE 7/5)
Powerline Frequency
  • 2 ~ 28 MHz
Modulation
  • OFDM Symbol Modulation on link synchronization, 1024/256/64/8 - QAM, QPSK, BPSK, ROBO Carrier
Protocols
  • TDMA and ,CSMA/CA
Wired Speed
  • Powerline: Up to 200Mbps**
  • Ethernet: Up to 200Mbps (Full Duplex mode)
Utility OS Compatibility
  • Windows 7 (32/64-bit), Vista (32/64-bit), XP(32/64-bit)
Nodes
  • Up to 64 (max.)
  • Recommended: Up to 16* per powerline network
Overlapping Powerline Networks
  • Up to 4 (per electrical system)
Powerline Coverage
  • Up to 300m (984ft.)
Powerline Security
  • 128-bit AES (Advanced Encryption Standard)
LED
  • Power (PWR)
  • Wireless (WLAN)
  • WPS (Wi-Fi Protected Setup)
  • Powerline (PL) Connection
  • Best (Green)
  • Better (Amber)
  • Good (Red)
  • No connection (Off)
  • Ethernet (ETH) Connection
  • Solid
  • Blinking
  • Off

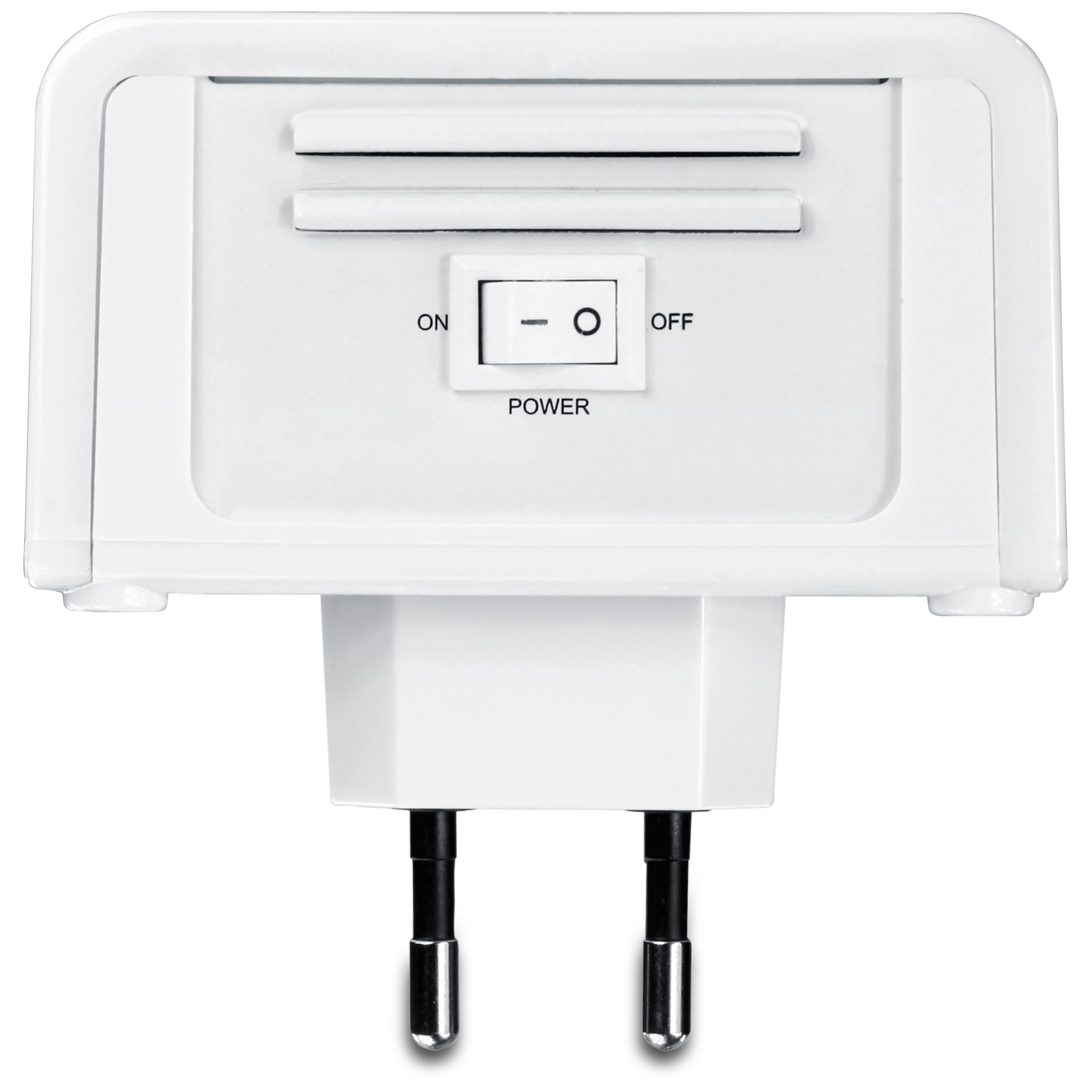

Power Switch
  • On/Off power switch
Buttons
  • Sync, WPS, Reset
Dimension (L x W X H)
  • A: 103 x 81 x 66 mm (4.1 x 3.2 x 2.6 in.)
  • EU/FR: 103 x 81 x 81 mm (4.1 x 3.2 x 3.2 in.)
Weight
  • A: 266 g (9.4 oz)
  • EU/FR: 272 g (9.6 oz)
Power Source
  • 100~240V AC, 50~60Hz
Consumption
  • 8.4 Watts (max.)
Temperature
  • Operating: 0° ~ 40°C (32° ~ 104°F)
  • Storage: -10° ~ 70°C (14° ~ 158°F)
Humidity
  • Max. 90% (non-condensing)
Certifications
  • CE, FCC, HomePlug® AV
Wireless
Modulation
  • OFDM with BPSK, QPSK, 16QAM, and 64QAM
Access Point Modes
  • Access Point (AP)
  • Access Point (AP) Client (wireless adapter)
  • Wireless Distribution System (WDS)
  • Wireless Distribution System (WDS) with Access Point (AP)
  • Mesh
  • Mesh with Access Point (AP)
  • Repeater (using Client mode only)
Frequency Band
  • 2.412GHz ~ 2.472GHz
Data Rate***
  • 802.11b: 1,2,5.5, and 11Mbps
  • 802.11g: 6,9,12,18,24,36,48 and 54Mbps
  • 802.11n: up to 300 Mbps
Security
  • 64/128-Bit WEP (HEX & ASCII), WPA/WPA2 RADIUS, WPA/WPA2-PSK
Antenna
  • 2 x 2dBi internal printed dipole antennas
Channel
  • 2.4GHz: 1~11 (FCC), 1~13 (ETSI)
Output Power
  • 16dBm typically @ 802.11b
  • 14dBm typically @ 802.11g
  • 13dBm typically @ 802.11n
Receiver Sensitivity
  • 802.11n Typical -68 dBm
  • 802.11g Typical -73 dBm
  • 802.11b Typical -84 dBm

CONTEÚDO DA EMBALAGEM
  • TPL-310AP
  • Multi-Language Quick Installation Guide
  • CD-ROM (Utility & User's Guide)
  • Network cable (1.5 m / 5 ft.)

Todas as referências à velocidade são apenas para fins comparativos. As especificações, tamanho e formato do produto estão sujeitos a alterações sem aviso prévio, e a aparência real do produto pode ser diferente da descrita aqui.
