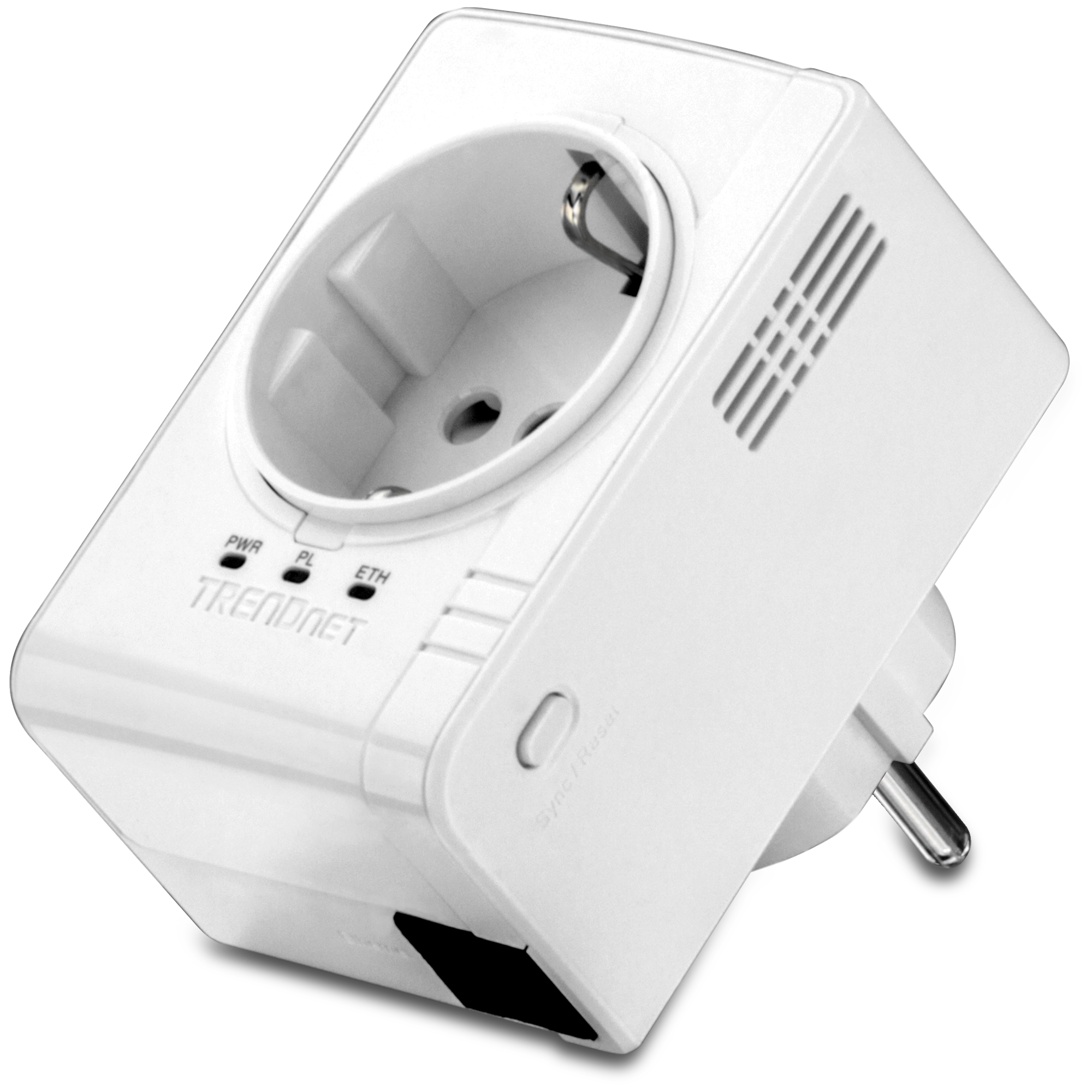

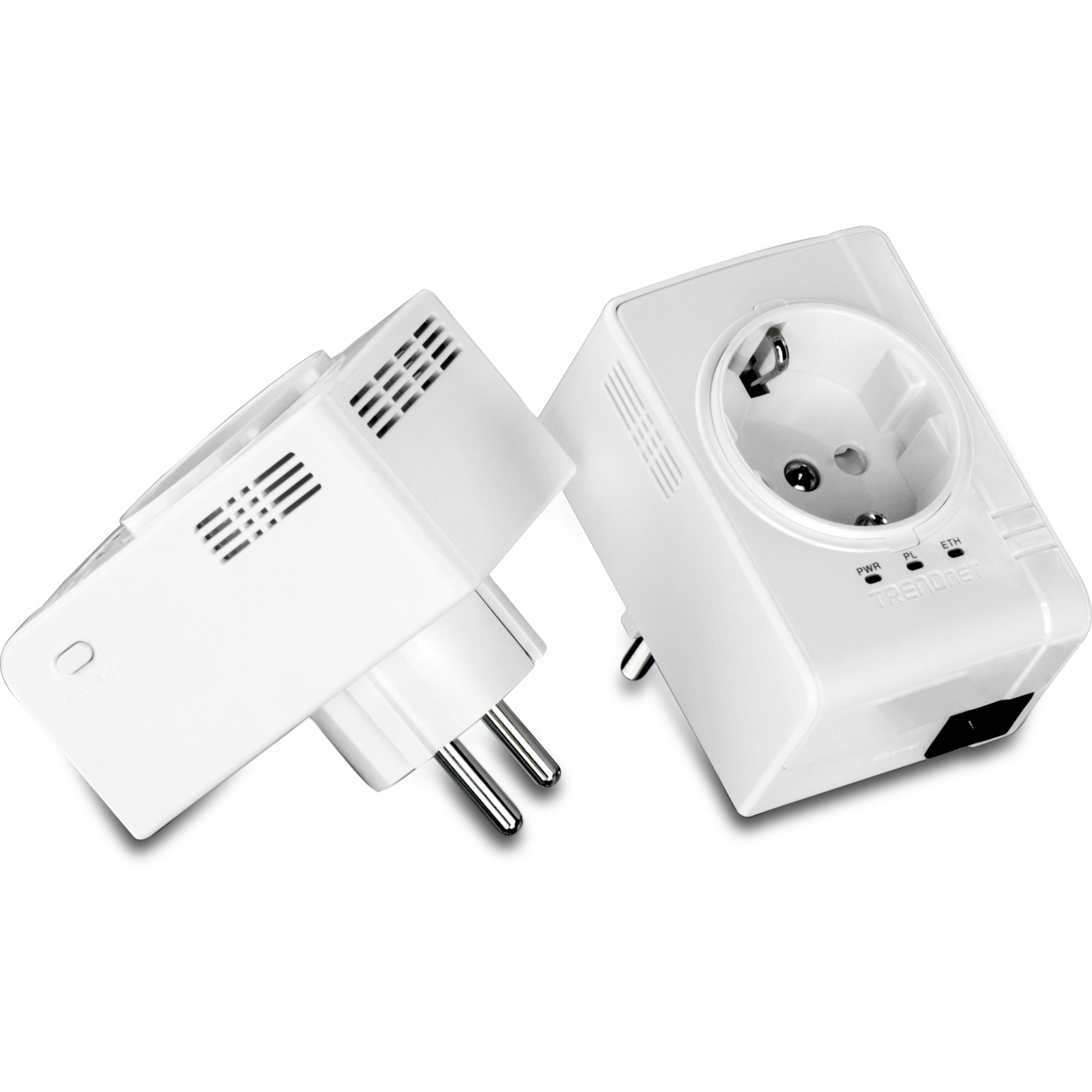

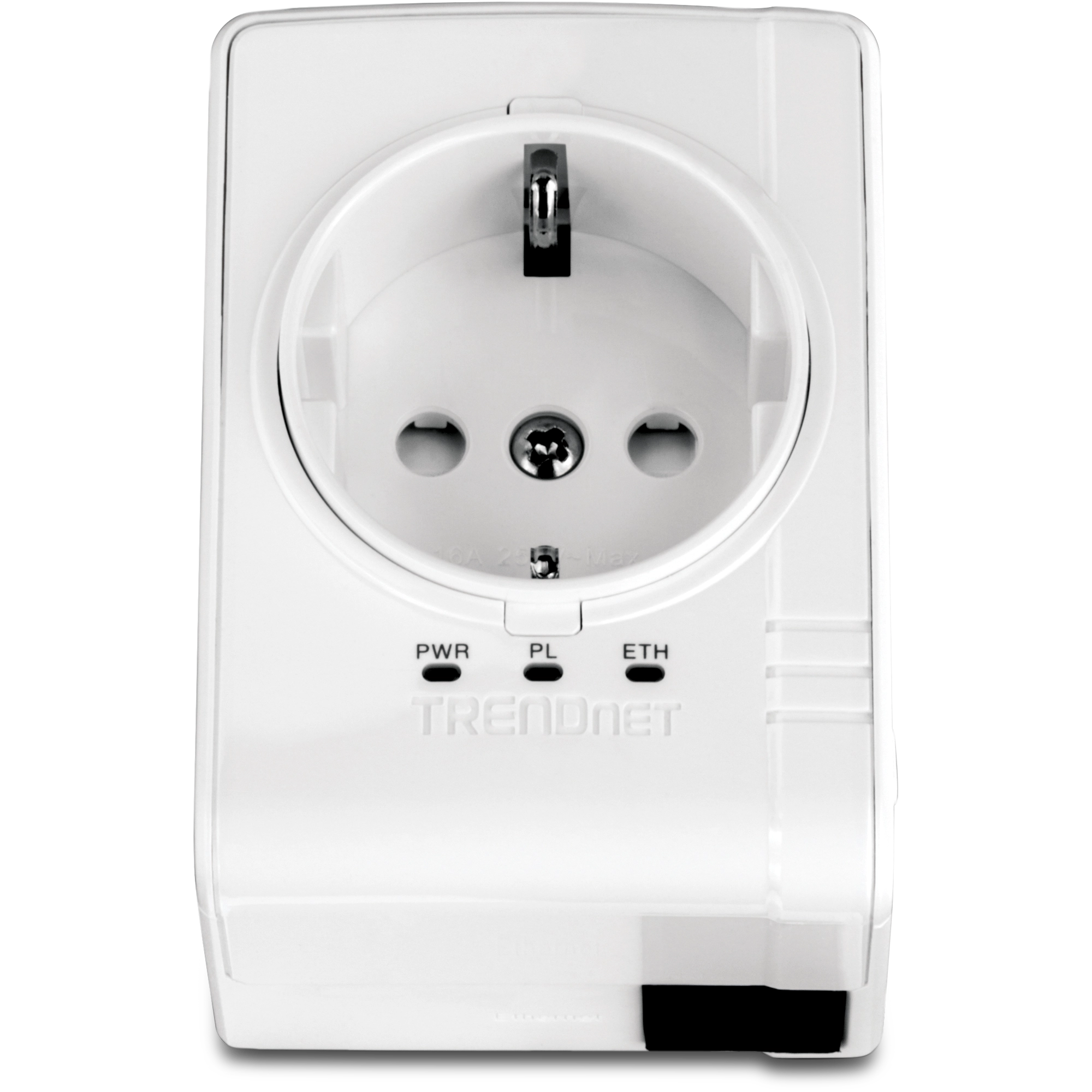

Kit de nano adaptador Powerline 500 AV com tomada integrada

TPL-407E2K   (Version v1.0R)

   Select Another Version
  • Inclui dois adaptadores TPL-407E
  • Rede com tomadas elétricas
  • Nunca desperdice uma tomada elétrica com o soquete embutido
  • O fator forma compacto economiza espaço
  • Até 80% de economia de energia

DISCONTINUED PRODUCT

The TPL-407E2K (Version v1.0R) has been discontinued. It has been replaced by the TPL-407E2K (Version v2.0R). For a list of discontinued products, click here.

Drivers/Utility

Driver / Utility

Date: 12/2012
Version: 6.1.0008
Notes:

  1. Compatible with Windows 8

*Prerequisite: Requires Microsoft® .NET Framework 2.0. Please refer to the Microsoft download center for details on downloading and installing .NET Framework 2.0.


Nome do arquivo: Utility_Powerline(v6.1.0008).zip
SHA-1 Checksum: 92DEED182D68719A8EED8A2D1CA7B86FA16BE9E7
Data: 7/28/2017
Tamanho de arquivo: 1.56 MB
Download

Firmware

Firmware

Version: 1.0.0-06
Date: 12/2012
Note:

  1. Lançamento inicial

Nome do arquivo: FW_TPL-407E_v1.0R(1.0.0-06).zip
SHA-1 Checksum: 073A90FC8AA7A80F19B6421A2D332E644495DEC9
Data: 7/28/2017
Tamanho de arquivo: 2.01 MB
Download

Ficha técnica

Datasheet (English)
Nome do arquivo: EN_spec_TPL-407E2K(v1.0R).pdf
Data: 8/26/2015
Tamanho de arquivo: 173.00 KB
Download Email
Datasheet (Français)
Nome do arquivo: FR_spec_TPL-407E2K(v1.0R).pdf
Data: 8/26/2015
Tamanho de arquivo: 936.10 KB
Download Email
Datasheet (Deutsch)
Nome do arquivo: GE_spec_TPL-407E2K(v1.0R).pdf
Data: 8/26/2015
Tamanho de arquivo: 940.94 KB
Download Email
Datasheet (Português)
Nome do arquivo: PO_spec_TPL-407E2K(v1.0R).pdf
Data: 8/26/2015
Tamanho de arquivo: 173.26 KB
Download Email
Datasheet (Español)
Nome do arquivo: SP_spec_TPL-407E2K(v1.0R).pdf
Data: 8/26/2015
Tamanho de arquivo: 940.70 KB
Download Email
Datasheet (Pусский)
Nome do arquivo: RU_spec_TPL-407E2K(v1.0R).pdf
Data: 8/26/2015
Tamanho de arquivo: 958.32 KB
Download Email
Datasheet (Italiano)
Nome do arquivo: IT_spec_TPL-407E2K(v1.0R).pdf
Data: 8/26/2015
Tamanho de arquivo: 936.63 KB
Download Email

Guia de Instalação Rápida

Guia de Instalação Rápida (EUNL)
Nome do arquivo: EUNL_Web_TPL-407E_407E2K(V1.0R).pdf
Data: 3/13/2013
Tamanho de arquivo: 658.78 KB
Download
Guia de Instalação Rápida
Nome do arquivo: Web_TPL-407E_407E2K(V1.0R).pdf
Data: 3/13/2013
Tamanho de arquivo: 1.73 MB
Download

Guia do Usuário

Guia do Usuário
Nome do arquivo: UG_TPL-407E_E2K(v1.0R).pdf
Data: 3/13/2013
Tamanho de arquivo: 1.65 MB
Download

Imagem(ns) do Produto

JPEG Image
Tamanho de arquivo: : 214.86 KB
Data: : 1/9/2013
Download
JPEG Image
Tamanho de arquivo: : 218.50 KB
Data: : 1/9/2013
Download
JPEG Image
Tamanho de arquivo: : 231.41 KB
Data: : 1/9/2013
Download
JPEG Image
Tamanho de arquivo: : 225.85 KB
Data: : 1/9/2013
Download
JPEG Image
Tamanho de arquivo: : 445.79 KB
Data: : 1/9/2013
Download
JPEG Image
Tamanho de arquivo: : 447.64 KB
Data: : 1/9/2013
Download
JPEG Image
Tamanho de arquivo: : 451.01 KB
Data: : 1/9/2013
Download
JPEG Image
Tamanho de arquivo: : 446.57 KB
Data: : 1/9/2013
Download
TIFF Image
Tamanho de arquivo: : 7.18 MB
Data: : 1/9/2013
Download
TIFF Image
Tamanho de arquivo: : 7.61 MB
Data: : 1/9/2013
Download
TIFF Image
Tamanho de arquivo: : 8.59 MB
Data: : 1/9/2013
Download
TIFF Image
Tamanho de arquivo: : 7.77 MB
Data: : 1/9/2013
Download
TIFF Image
Tamanho de arquivo: : 5.35 MB
Data: : 1/9/2013
Download
TIFF Image
Tamanho de arquivo: : 5.36 MB
Data: : 1/9/2013
Download
TIFF Image
Tamanho de arquivo: : 5.41 MB
Data: : 1/9/2013
Download
TIFF Image
Tamanho de arquivo: : 5.34 MB
Data: : 1/9/2013
Download
ROHS compliant WEEE crossed-out bin symbol.
Troubleshooting
Please reference the items below if you continue to experience difficulty with installing and using your Powerline adapters. Power-cycle the Powerline adapters by disconnecting them from their power outlets for 20 seconds and then reconnect them. If the Powerline (PL) LED is red, try pluggin...
How many TPL-407E adapters can I use in a single network?
We do not recommend any more than 8 total TPL-407E adapters on a single network.
What do the LED’s on the TPL-407E/TPL-407E2K indicate?
How do I change my default encryption key using the Powerline Utility?
Please reference page 11 of the User's Guide. The User's guide is located on the CD that was included with the product. You can also download it from our website here. https://www.TRENDnet.com/downloads/list_subcategory.asp?SUBTYPE_ID=1588 ...
How do I change my default encryption key using the Sync button?
Please reference page 7 of the User's Guide. The User's Guide is located on the CD that was included with the product. You can also download it from our website here. https://www.TRENDnet.com/downloads/list_subcategory.asp?SUBTYPE_ID=1588 ...
How do I reset the TPL-407E/E2K?
Reset the TPL-407E/E2K Push and hold the reset/sync button for 20 seconds, then release. The default network ID is HomePlugAV. ...
I’m not getting a connection through the TPL-407E/E2K. What should I do?
Ensure you do not have the TPL-407E/E2K units connected to surge protectors or to any outlet with appliances. Please also ensure the units are connected to outlets within the same circuit breaker box. Reset the units and ensure they are configured with the same Network ID or use the sync button to c...
Norma
  • IEEE 1901, HomePlug® AV, IEEE 802.3, IEEE 802.3x, IEEE 802.3u
Interface
  • 1 x porta RJ-45 Auto-MDIX de 10/100 Mbps
  • 1 x soquete de energia elétrica integrado com filtro de ruído:
  • A: América do Norte Tipo B (NEMA 5–15) (15 A máximo a 120 VCA)
  • UE: Europeu Tipo F (CEE 7/7) (16A máximo a 250 VCA)
  • FEU/FR: França Tipo E (CEE 7/7) (16A máximo a 250 VCA)
  • REINO UNIDO: Reino Unido Tipo G (BS 1363) (13 A máximo a 250 VCA)
  • 1 x botão de sincronização / restabelecimento,
  • Pino de energia:
  • A: América do Norte Tipo B (NEMA 5-15)
  • UE: Europa Tipo E/F híbrido (CEE 7/7)
  • FEU/FR: França Tipo E/F híbrido (CEE 7/7)
  • REINO UNIDO: Reino Unido Tipo G (BS 1363)
Faixa de frequência
  • 2 ~ 68 MHz
Modulação
  • Modulação do símbolo OFDM em sincronização de link, 1024/256/64/8 - QAM, QPSK, BPSK, ROBO Carrier
Protocolo
  • TDMA e CSMA/CA
Velocidade
  • Powerline: até 500Mbps**, Ethernet: até 200 Mbps (modo Full Duplex)
Compatibilidade do SO utilitário
  • Windows 7 (32/64 bits), Vista (32/64 bits), XP (32/64 bits)
Nós
  • Até 8 (máx.)
Sobreposição Redes Powerline
  • Até 4 (por sistema elétrico)
Cobertura
  • Até 300 m (984 pés)
Segurança
  • AES de 128 bits (padrão de criptografia avançado)
LED
  • Energia (PWR)
  • Conexão Powerline (PL):
  • Máxima (verde)
  • Melhor (âmbar)
  • Boa (vermelho)
  • Sem conexão (desligado)
  • Conexão Ethernet (ETH):
  • Constante (conexão)
  • Intermitente (atividade)
  • Desligado (sem conexão)
Botões
  • Sincronização (3 s) / Restabelecimento (20 s)
Dimensões ( C x L x A )
  • A: 78 x 55 x 59 mm (3,07 x 2,17 x 2,32 pol.) por unidade, UE: 78 x 55 x 77 mm (3,07 x 2,17 x 3,03 pol.) por unidade, FEU/FR: 78 x 55 x 75 mm (3,07 x 2,17 x 2,95 pol.) por unidade, REINO UNIDO: 78 x 55 x 68 mm (3,07 x 2,17 x 2,68 pol.) por unidade
Peso
  • A: 102 g (3,6 oz) por unidade, UE: 138 g (4,87 oz) por unidade, FEU/FR: 138 g (4,87 oz) por unidade, REINO UNIDO: 134 g (4,73 oz) por unidade
Fonte de alimentação
  • 100~240 VCA, 50~60 Hz
Consumo
  • Modo ativo: 3 watts (máx), Modo de espera: 0,5 watts (máx)
Temperatura
  • Operação: 0° ~ 40°C (32° ~ 104°F), Armazenagem: -10° ~ 55°C (14° ~ 131°F)
Umidade
  • Máximo 95% (sem condensação)
Certificações
  • CE, FCC

CONTEÚDO DA EMBALAGEM
  • 2 x TPL-407E
  • Guia de instalação rápida
  • CD-ROM (Utilitário e Guia do usuário)
  • 2 x cabos de rede (1,5 m / 5 pés)

* Recomenda-se um máximo de 8 adaptadores (nós) para a transmissão de vídeos através da sua rede.
** 500 Mbps é a taxa de dados Powerline teórica máxima. O rendimento real varia conforme o ambiente. Os dispositivos em rede Powerline precisam ser conectados em tomadas de energia que estejam no mesmo sistema elétrico. Tomadas GFCI e disjuntores AFCI podem degradar os sinais da rede Powerline.

Todas as referências à velocidade são apenas para fins comparativos. As especificações, tamanho e formato do produto estão sujeitos a alterações sem aviso prévio, e a aparência real do produto pode ser diferente da descrita aqui.
