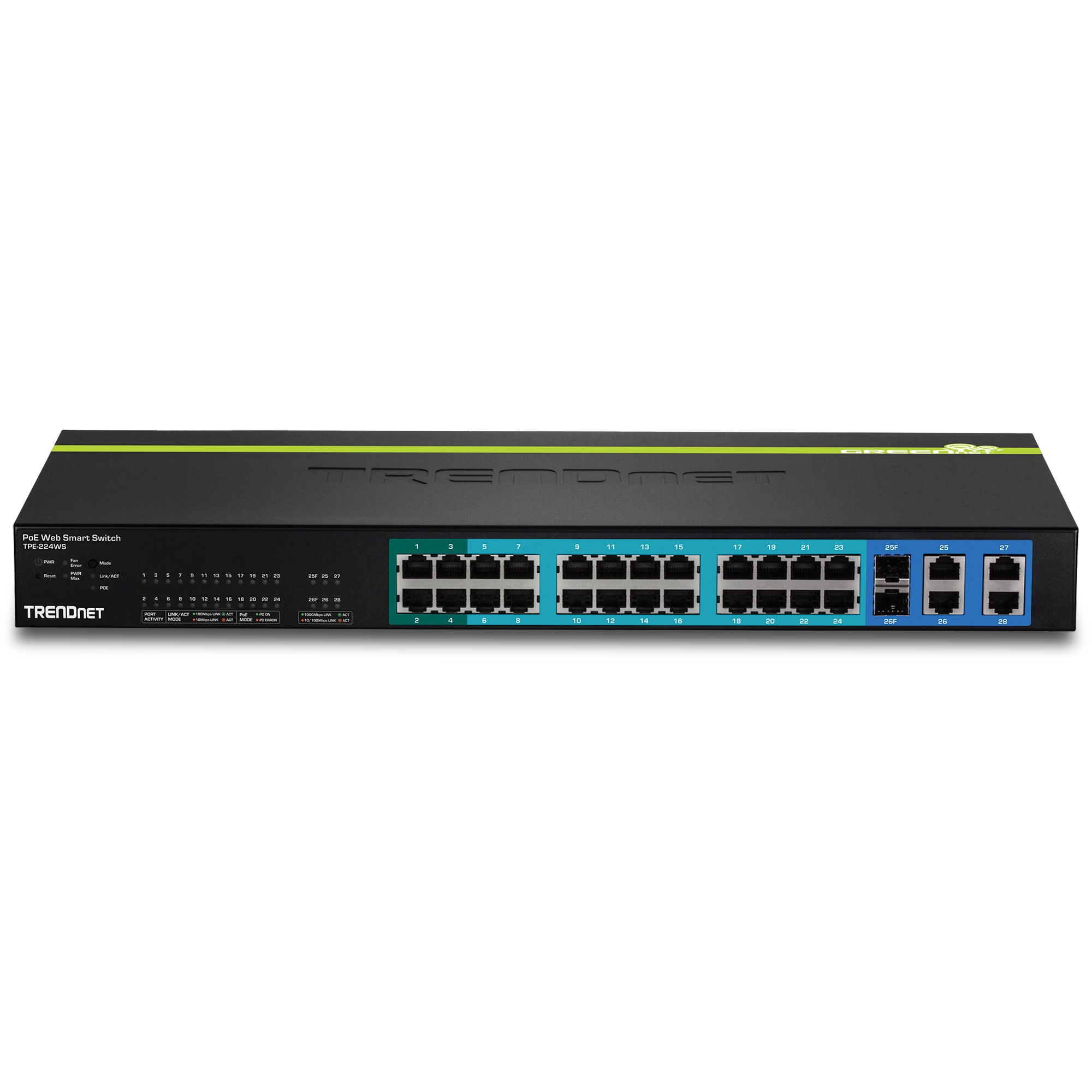

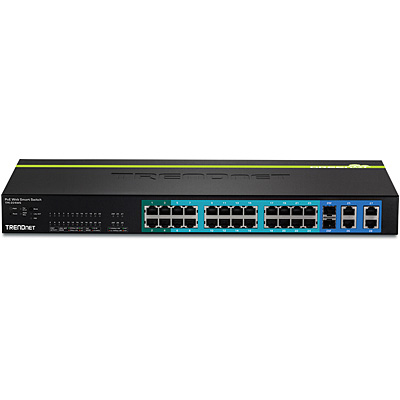

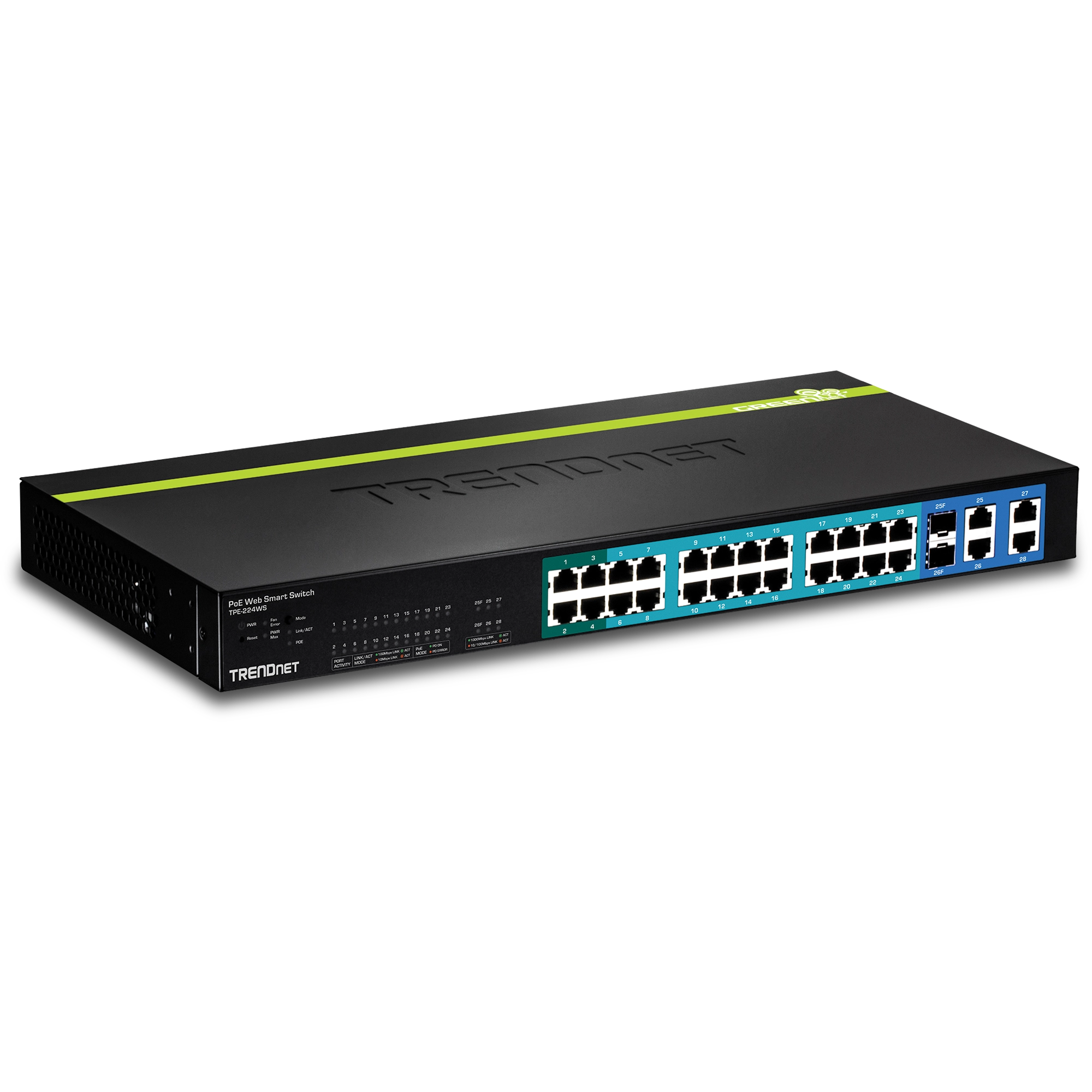

Switch Web Smart PoE+ de 24 Portas de 10/100 Mbps

TPE-224WS   (Version C1.0R)

   Select Another Version
  • 24 portas PoE de 10/100 Mbps
  • Portas 1-4 suportam PoE+ (30 Watts/porta)
  • 4 portas Gigabit
  • 2 entradas SFP compartilhadas
  • Disponibilidade PoE de 193 Watt
  • Capacidade de comutação de 12.8 Gbps
  • Instalável em rack
  • Ventiladores inteligentes reduzem o consumo de energia

DISCONTINUED PRODUCT

The TPE-224WS (Version C1.0R) has been discontinued. It has been replaced by the TPE-224WS (Version C1.1R). For a list of discontinued products, click here.

Utility

Utility (Web Smart Management)

Utility Version: 3.4
Release Date: 05/2014
Note:

  • Added Windows® 8.1 OS Support

Nome do arquivo: Utility_WebSmartManagement(v3.4).zip
SHA-1 Checksum: 172AE7AED31C4BC25D38F53792679847FC2172DB
Data: 7/25/2017
Tamanho de arquivo: 1.43 MB
Download

Firmware

Firmware

Firmware Version: 4.00.020
Release Date: 1/2017
Note:

  1. Fixed issues accessing GUI in Mac OS 10.12 using Safari, Chrome, Firefox browsers
  2. Fixed issue with TEG-MGBSX H/W: v3.x SFP module will disable automatically after system reboot
  3. Fixed 802.3ax link aggregation issue with some network cards
  4. Modified SSL function to generate random certificate after system reset
  5. Modified default IGMP functionality to filter mode

**It is highly recommended to clear your web browser cache after upgrading due to updates in GUI layout**


Nome do arquivo: FW_TPE-224WS_C1(4.00.020).zip
SHA-1 Checksum: 0C07717DA7876476002D6BAFCB4ACF4BCA709CA7
Data: 7/25/2017
Tamanho de arquivo: 8.24 MB
Download

Other

MIB
Nome do arquivo: MIB_TPE-224WS_C1(4.00.006).zip
Data: 7/25/2017
Tamanho de arquivo: 76.04 KB
Download

Ficha técnica

Datasheet (English)
Nome do arquivo: EN_spec_TPE-224WS(C1.0R).pdf
Data: 8/7/2015
Tamanho de arquivo: 1.52 MB
Download Email
Datasheet (Français)
Nome do arquivo: FR_spec_TPE-224WS(C1.0R).pdf
Data: 9/3/2015
Tamanho de arquivo: 1.51 MB
Download Email
Datasheet (Deutsch)
Nome do arquivo: GE_spec_TPE-224WS(C1.0R).pdf
Data: 7/10/2014
Tamanho de arquivo: 1.51 MB
Download Email
Datasheet (Português)
Nome do arquivo: PO_spec_TPE-224WS(C1.0R).pdf
Data: 7/10/2014
Tamanho de arquivo: 1.51 MB
Download Email
Datasheet (Español)
Nome do arquivo: SP_spec_TPE-224WS(C1.0R).pdf
Data: 7/10/2014
Tamanho de arquivo: 1.51 MB
Download Email
Datasheet (Pусский)
Nome do arquivo: RU_spec_TPE-224WS(C1.0R).pdf
Data: 7/10/2014
Tamanho de arquivo: 1.51 MB
Download Email
Datasheet (Italiano)
Nome do arquivo: IT_spec_TPE-224WS(C1.0R).pdf
Data: 7/10/2014
Tamanho de arquivo: 1.51 MB
Download Email

Guia de Instalação Rápida

Guia de Instalação Rápida (Français)
Nome do arquivo: FR_Web_TPE-224WS(C1.0R).pdf
Data: 9/3/2015
Tamanho de arquivo: 2.75 MB
Download
Guia de Instalação Rápida (Deutsch)
Nome do arquivo: GE_Web_TPE-224WS(C1.0R).pdf
Data: 9/3/2015
Tamanho de arquivo: 2.69 MB
Download
Guia de Instalação Rápida (Português)
Nome do arquivo: PO_Web_TPE-224WS(C1.0R).pdf
Data: 9/3/2015
Tamanho de arquivo: 2.73 MB
Download
Guia de Instalação Rápida (Español)
Nome do arquivo: SP_Web_TPE-224WS(C1.0R).pdf
Data: 9/3/2015
Tamanho de arquivo: 2.69 MB
Download
Guia de Instalação Rápida (Pусский)
Nome do arquivo: RU_Web_TPE-224WS(C1.0R).pdf
Data: 9/3/2015
Tamanho de arquivo: 2.70 MB
Download
Guia de Instalação Rápida (Eesti)
Nome do arquivo: EST_Web_TPE-224WS(C1.0R).pdf
Data: 9/3/2015
Tamanho de arquivo: 2.73 MB
Download
Guia de Instalação Rápida (Polski)
Nome do arquivo: POL_Web_TPE-224WS(C1.0R).pdf
Data: 9/3/2015
Tamanho de arquivo: 2.75 MB
Download
Guia de Instalação Rápida (Român)
Nome do arquivo: RO_Web_TPE-224WS(C1.0R).pdf
Data: 9/3/2015
Tamanho de arquivo: 2.75 MB
Download
Guia de Instalação Rápida (Nederlands)
Nome do arquivo: NL_Web_TPE-224WS(C1.0R).pdf
Data: 9/3/2015
Tamanho de arquivo: 2.73 MB
Download
Guia de Instalação Rápida (Magyar)
Nome do arquivo: HUG_Web_TPE-224WS(C1.0R).pdf
Data: 9/3/2015
Tamanho de arquivo: 2.75 MB
Download
Guia de Instalação Rápida (български)
Nome do arquivo: BUL_Web_TPE-224WS(C1.0R).pdf
Data: 9/3/2015
Tamanho de arquivo: 2.75 MB
Download

Guia do Usuário

Guia do Usuário
Nome do arquivo: UG_TPE-224WS(C1).pdf
Data: 9/10/2014
Tamanho de arquivo: 3.42 MB
Download

Imagem(ns) do Produto

JPEG Image
Tamanho de arquivo: : 280.40 KB
Data: : 5/20/2014
Download
JPEG Image
Tamanho de arquivo: : 196.37 KB
Data: : 5/20/2014
Download
JPEG Image
Tamanho de arquivo: : 133.11 KB
Data: : 5/20/2014
Download
TIFF Image
Tamanho de arquivo: : 2.28 MB
Data: : 5/20/2014
Download
TIFF Image
Tamanho de arquivo: : 2.15 MB
Data: : 5/20/2014
Download
TIFF Image
Tamanho de arquivo: : 1.81 MB
Data: : 5/20/2014
Download
ROHS compliant Non-Disposable
How do I create a VLAN in the TPE-224WS?
For this example we are going to create a VLAN with ports 1-10. Port 10 is going to be a tagged port and 1-9 is going to be untagged. Click Bridge > VLAN > Tagged VLAN. Input the VLAN ID and the VLAN Name under Tagged VLAN Settings. Under Static Tagged select port 10. Under Static Untagged se...
How do I upgrade the firmware?
Open your web browser and type the IP address of your switch in the address bar. The default IP address is 192.168.10.200. Once you get to the login screen enter admin as the username and by default the password is admin then click Login. Click Tools > Firmware Upgrade > via HTTP. Click Brow...
What is the PoE budget for the TPE-224WS?
The PoE budget is 193 Watts
Can I use the Power over Ethernet (PoE) ports on my TPE-224WS with non-PoE devices?
Yes, you are able to use non-Power over Ethernet devices with TPE-224WS. Power over Ethernet technology uses digital signatures to identify PoE devices and their proper powering requirements, and any device that does not have a digital signature will not be powered ensuring its protection. ...
How do I reset the TPE-224WS?
Press and hold this button on the front of the switch for 10 seconds and release to reset the switch to factory defaults. ...
Normas
  • IEEE 802.1d
  • IEEE 802.1p
  • IEEE 802.1Q
  • IEEE 802.1s
  • IEEE 802.1w
  • IEEE 802.1X
  • IEEE 802.1ab
  • IEEE 802.3
  • IEEE 802.3u
  • IEEE 802.3x
  • IEEE 802.3z
  • IEEE 802.3ab
  • IEEE 802.3ad
  • IEEE 802.3af (15,4 Watts/porta)
  • IEEE 802.3at (30,Watts/porta)
  • IEEE 802.3az
Interface do Dispositivo
  • 24 portas PoE de 10/100 Mbps (portas 1-4 PoE+, portas 5-24 PoE)
  • 4 portas Gigabit (portas 25-28)
  • 2 entradas SFP compartilhadas (compartilhadas com portas 25-26)
  • Indicadores LED
  • Botão do modo de visualização LED (Indicadores LED de alternância para visualizar a ligação/atividade ou somente estado da porta PoE)
  • Botão de reposição
Transferência de dados
  • Ethernet: 10 Mbps (half duplex), 20 Mbps (full duplex)
  • Fast Ethernet: 100 Mbps (half duplex), 200 Mbps (full duplex)
  • Gigabit Ethernet: 2000 Mbps (full duplex)
Desempenho
  • Estrutura de comutação: 12,8 Gbps
  • Buffer da ram: 0,5 MB
  • MAC Tabela de Endereços: entradas de 8 K
  • Prevenir o Bloqueio da Cabeça-de-Fila (CIF)
  • Taxas de envio: 9,5 Mpps (tamanho do pacote: 64 bytes)
Gestão
  • HTTP/HTTPS (SSL v2/3 TLS) GUI baseado na Web
  • SNMP v1, v2c, v3
  • RMON v1
  • Endereço MAC para Unicast Estático
  • Ligar/desligar poupança de energia 802.3az
  • LLDP
  • Teste virtual do cabo
  • IPv6: IPv6 Neighbor Discovery, IPv6 para IP Estático, DHCPv6, Autoconfiguração
MIB
  • MIB II RFC 1213
  • Porta de Ligação MIB RFC 1493
  • Porta de Ligação MIB Extensão RFC 2674
  • SNMPv2 MIB RFC 1907
  • Interface Ethernet MIB RFC 1643
  • Ethernet – como MIB RFC 2863
  • Interface de Grupo MIB RFC 2233
  • MIB Traps Convenção RFC 1215
  • RMON MIB RFC 1757, RFC 2819
  • 802.1p MIB RFC 2674
  • Autenticação de Clientes RADIUS MIB RFC 2618
  • LLDP-MIB IEEE 802.1ab
  • Ping MIB RFC 2925, RFC 4560
Spanning Tree
  • IEEE 802.1D STP (Protocolo Spanning Tree)
  • IEEE 802.1w RSTP (Protocolo Rapid Spanning Tree)
  • IEEE 802.1s MSTP (Protocolo Multiple Spanning Tree)
Agregação de ligações
  • Agregação Estática de Ligações
  • LACP Dinâmico 802.3ad
Qualidade do Serviço (QoS)
  • 802.1p Classe do Serviço (CoS)
  • DSCP (Serviços Diferenciados)
  • Controle da Largura de Banda por porta
  • Programação de Tarefas: Prioridade Rigorosa, Programador de Rodízio Ponderado (WRR)
VLAN
  • Gestão múltipla de tarefas VLAN
  • VLAN Assimétrica
  • 802.1Q Tagged VLAN
  • GVRP Dinâmico
  • Até 256 Grupos de VLAN , Intervalo de ID 1-4094
  • VLAN Privada (Portas Protegidas)
  • VLAN de Voz (10 usuários definidos como OUI)
Multicast
  • IGMP Snooping v1, v2, v3 (por VLAN)
  • Endereço Estático Multicast
  • Até 256 entradas multicast
Port Mirroring
  • RX, TX, ou Ambos
  • Um-para-um
  • Muitos-para-um
Controle de acesso
  • 802.1X Controle de acesso à rede baseado na porta, RADIUS, TACACS+
  • Marcação local na autenticação de usuários
  • DHCP Snooping (por VLAN)
  • Detecção Loopback
  • Detecção de endereços duplicados
  • Ataque de negação de serviço (DoS)
  • ACL IPv4 L2-L4 & IPv6
  • Endereço MAC
  • VLAN ID
  • Ether Type (apenas IPv4)
  • Protocolo IP 0-255
  • TCP/UDP Porta 1-65535
  • 802.1p
  • DSCP (somente IPv4)
  • Endereço IPv6 (somente IPv6)
Compatibilidade
  • Utilitário opcional de software: Windows® 8, 7, Vista, XP, Windows® 2003/2008 Server
Características especiais
  • PoE+ (portas 1-4)
  • IPv6
  • Poupança de energia 802.3az
  • Instalável em rack
Potência

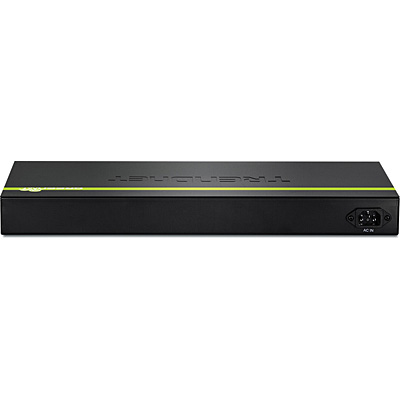

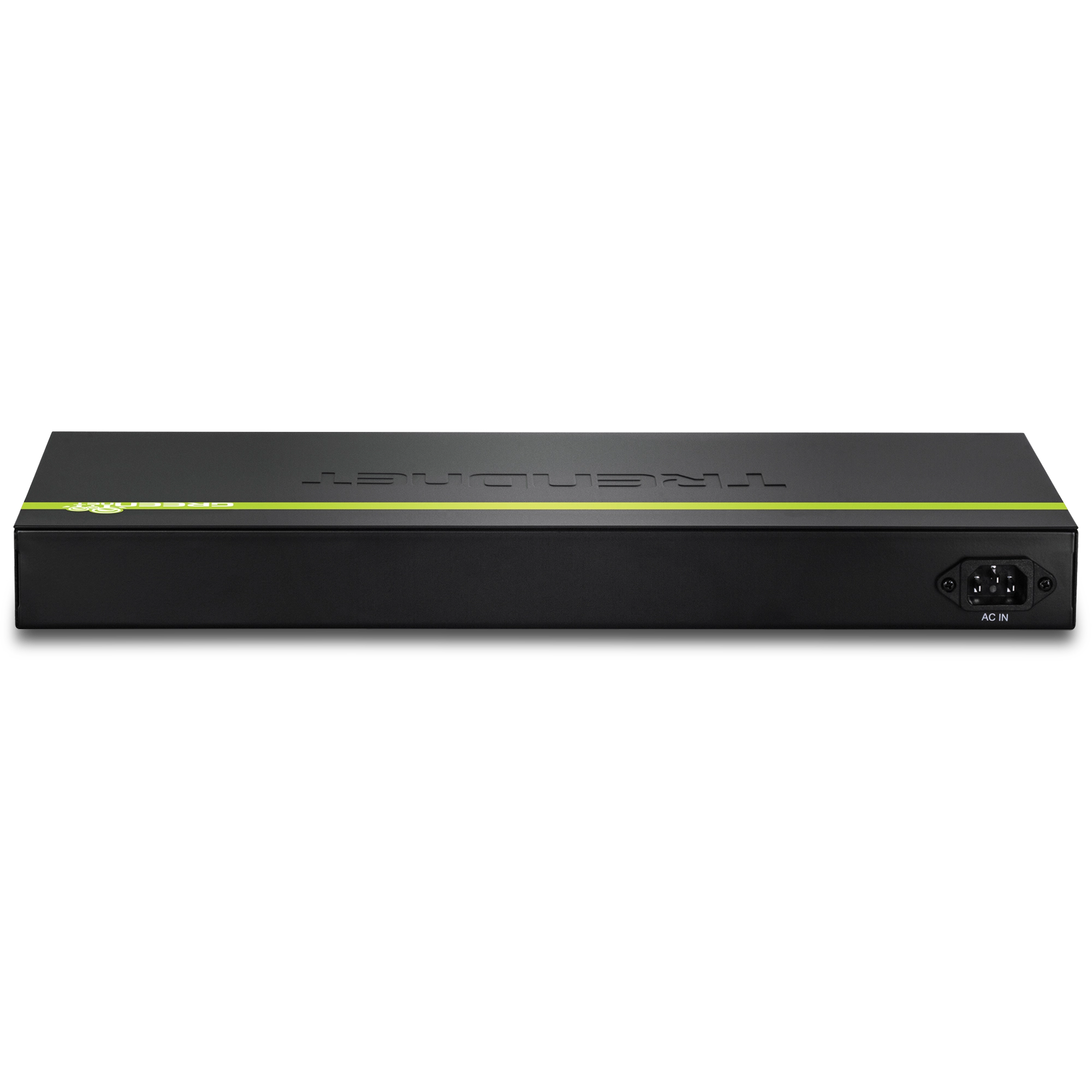

  • Entrada: 100 - 240 V AC, 50/60 Hz, fornecimento de energia interno
  • Consumo: 239.7 Watts (máx.)
PoE
  • Disponibilidade PoE: 193 Watts
  • Pino 3,6 para power+ e pino 1,2 para power-(modo A)
Ventilador/acústica
  • Os ventiladores inteligentes ligam quando é necessário
  • Quantidade: 2
  • Nível de Ruído: 54 dB(A) (máx.)
MTBF
  • 281,394 horas
Temperatura operacional
  • -5 – 50 °C (23 – 122 °F)
Umidade operacional
  • Máx. 90% sem condensação
Dimensões
  • 440 x 210 x 44,45 mm (17,3 x 8,27 x 1,75 polegadas)
  • Instalação em rack altura de 1U
Peso
  • 3,23 kg (7.12 libras)
Certificações
  • CE
  • FCC
Garantia
  • Limitada em 3 anos

CONTEÚDO DA EMBALAGEM
  • TPE-224WS
  • Guia de Instalação Rápida Multilíngue
  • CD-ROM (Guia do Usuário)
  • Cabo de energia (1.8 m/6 pés)
  • Hardware para instalação em rack

Todas as referências à velocidade são apenas para fins comparativos. As especificações, tamanho e formato do produto estão sujeitos a alterações sem aviso prévio, e a aparência real do produto pode ser diferente da descrita aqui.
