GPON ONU 1GE

TG-201G   (Version v1.0R)

  • 1 porta GPON (conector SC / APC)
  • 1 porta RJ-45 10/100/1000 Mbps Auto MDI-X Ethernet
  • Botão On / Off
  • VLAN & Triple Play QoS
  • LEDs Indicadores

DISCONTINUED PRODUCT

The TG-201G (Version v1.0R) has been discontinued. For a list of discontinued products, click here.

Ficha técnica

Datasheet (English)
Nome do arquivo: EN_datasheet_TG-201G_(v1.0R).pdf
Data: 12/2/2016
Tamanho de arquivo: 707.82 KB
Download Email
Datasheet (Português)
Nome do arquivo: PO_datasheet_TG-201G_(v1.0R).pdf
Data: 12/2/2016
Tamanho de arquivo: 700.54 KB
Download Email

Guia de Instalação Rápida

Guia de Instalação Rápida (English, Portuguese)
Nome do arquivo: EN_PT_lineart_QIG_TG-201G.pdf
Data: 11/17/2016
Tamanho de arquivo: 1.72 MB
Download

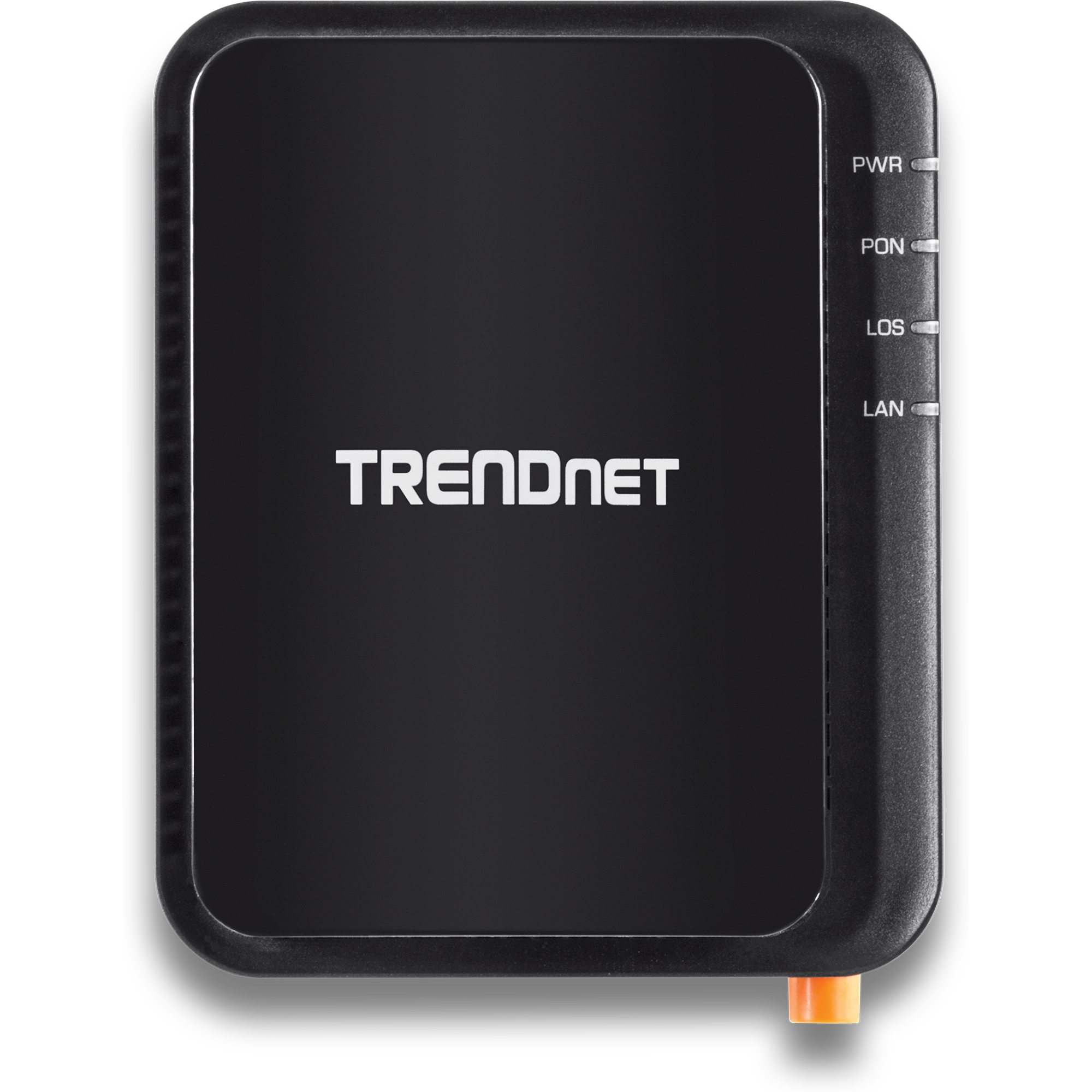

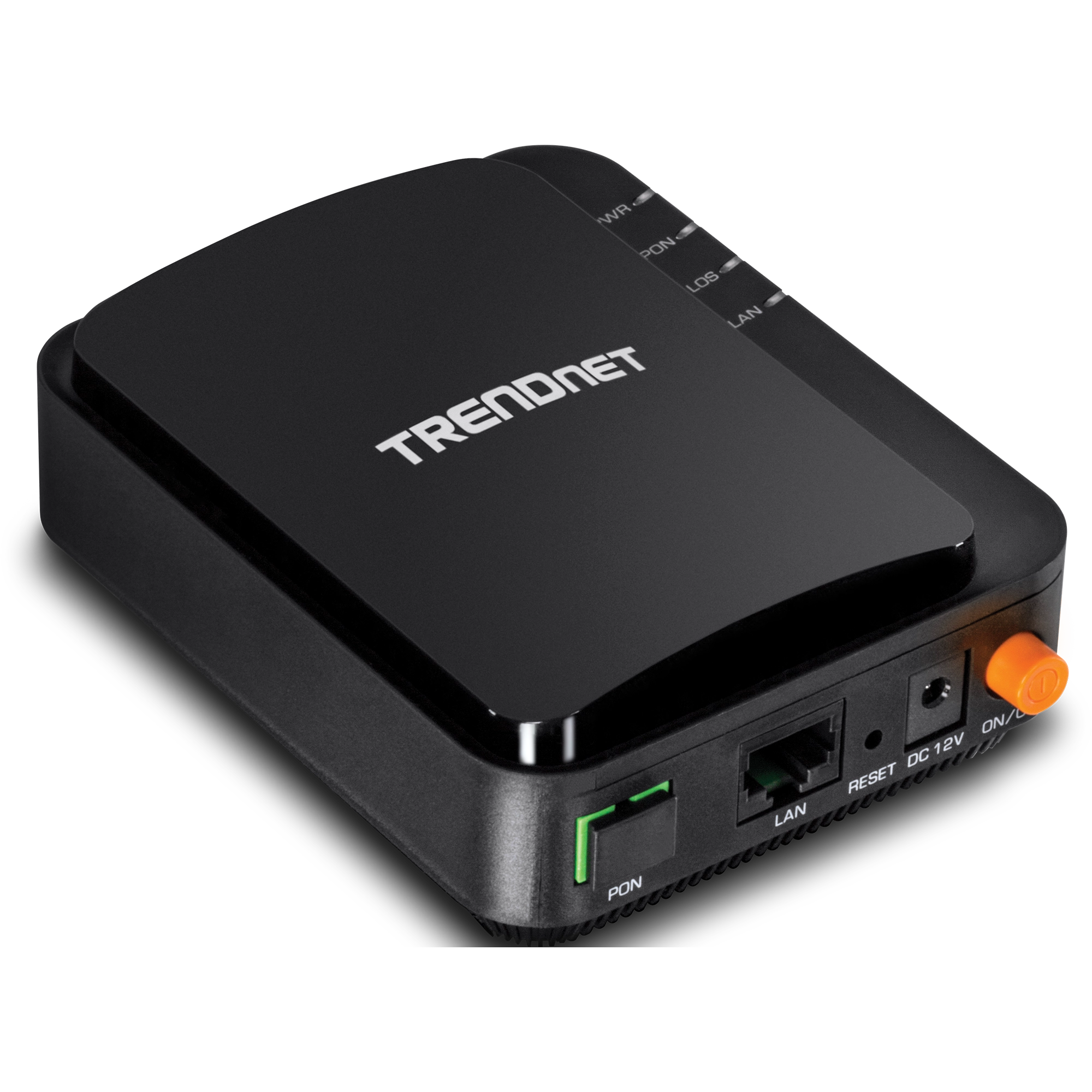

Imagem(ns) do Produto

PNG Image
Tamanho de arquivo: : 2.47 MB
Data: : 11/8/2016
Download
PNG Image
Tamanho de arquivo: : 2.89 MB
Data: : 11/8/2016
Download
PNG Image
Tamanho de arquivo: : 3.32 MB
Data: : 11/8/2016
Download
ROHS compliant WEEE crossed-out bin symbol.
Padrões
  • ITU-T G.984.x (G.984.5 suporte)
  • ITU-T G.984.2 emenda 1, Class B+
  • IEEE 802.3
  • IEEE 802.3u
  • IEEE 802.3ab
  • IEEE 802.3as
  • IEEE 802.1ad
  • IEEE 802.1Q
  • IEEE 802.1p

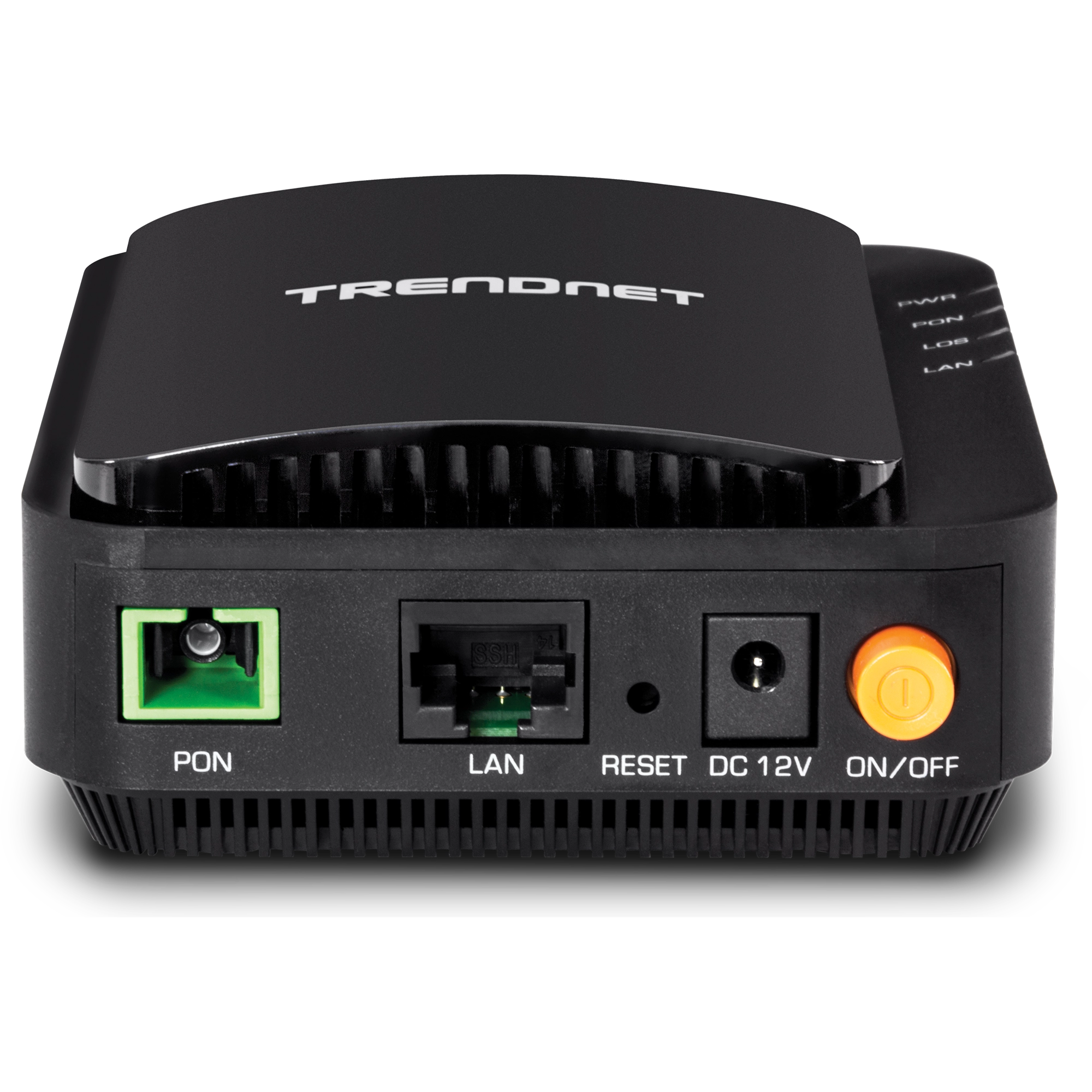

Interface
  • 1 porta GPON (conector SC / APC)
  • 1 porta RJ-45 10/100/1000 Mbps Auto MDI-X Ethernet
  • Botão On / Off
  • Botão Reset
  • LEDs Indicadores
Características de Transmissão GPON (Uplink)
  • Suporta até 1244.16 Mbps de largura de banda upstream
  • Intensidade do Sinal: 0.5 à 5 dBm
Características de Recepção GPON (Downlink)
  • Suporta até 2488.32 Mbps de largura de banda downstream
  • Comprimento de onda de 1490 nm (Sensibilidade de Recepção: -8 dBm máx. / -28 dBm min.)
Camada GTC
  • Suporta T-CONTs 1-5 definido no G.984.3
  • Suporta T-CONT 8
  • Suporta GEM Porta 32
  • Suporta mapeamento flexível entre as portas T-CONT & GEM
VLAN
  • 802.1Q Tagged VLAN
  • 802.1ad Q-in-Q VLAN stacking / double VLAN
QoS
  • 802.1p Class of Service (CoS)
  • Agendamento de Fila: Strict Priority (SP), Weighted Round Robin (WRR), SP+WRR
Multicast IPTV
  • IGMP snooping v1 / 2 / 3
Gerenciamento
  • CLI (Telnet)
  • GUI baseado em HTTP web
  • OMCI (em acordo com o padrão G.984.4)
  • Dual Imagem
  • Atualização de firmware através de servidor remoto
  • Reset para o padrão de fabrica através de GUI, CLI, botão reset
Alimentação
  • Entrada: 100 – 240 V AC, 50 - 60 Hz
  • Saída: fonte de alimentação externa 12 V DC, 0.5 A
  • Consumo: 6 W máx.
Temperatura de Operação
  • -5 à 45 °C (23 à 113 °F)
Humidade de Operação
  • Máx. 90% não-condensada
Certificações
  • CE
  • FCC
Dimensões
  • 108 x 87 x 38 mm (4.25 x 3.43 x 1.5 pol.)
Peso
  • 260 g (9.17 oz.)
Garantia
  • 3 anos limitada

CONTEÚDO DA EMBALAGEM
  • TG-201G
  • Guia de Instalação Rápida
  • Cabo de Rede (1 m / 3.28 pés)
  • Fonte de Alimentação (12V DC, 0.5A)

Todas as referências à velocidade são apenas para fins comparativos. As especificações, tamanho e formato do produto estão sujeitos a alterações sem aviso prévio, e a aparência real do produto pode ser diferente da descrita aqui.
