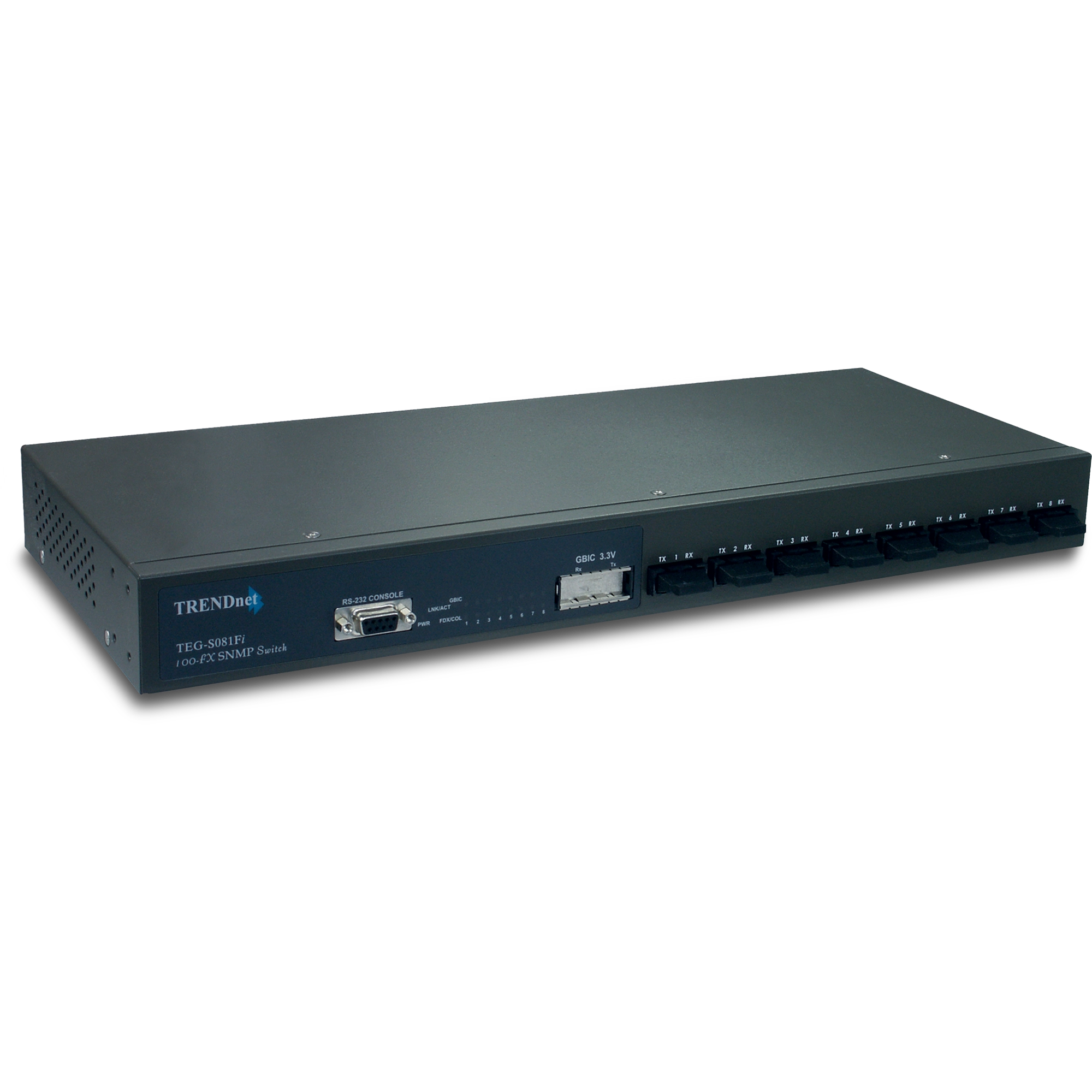

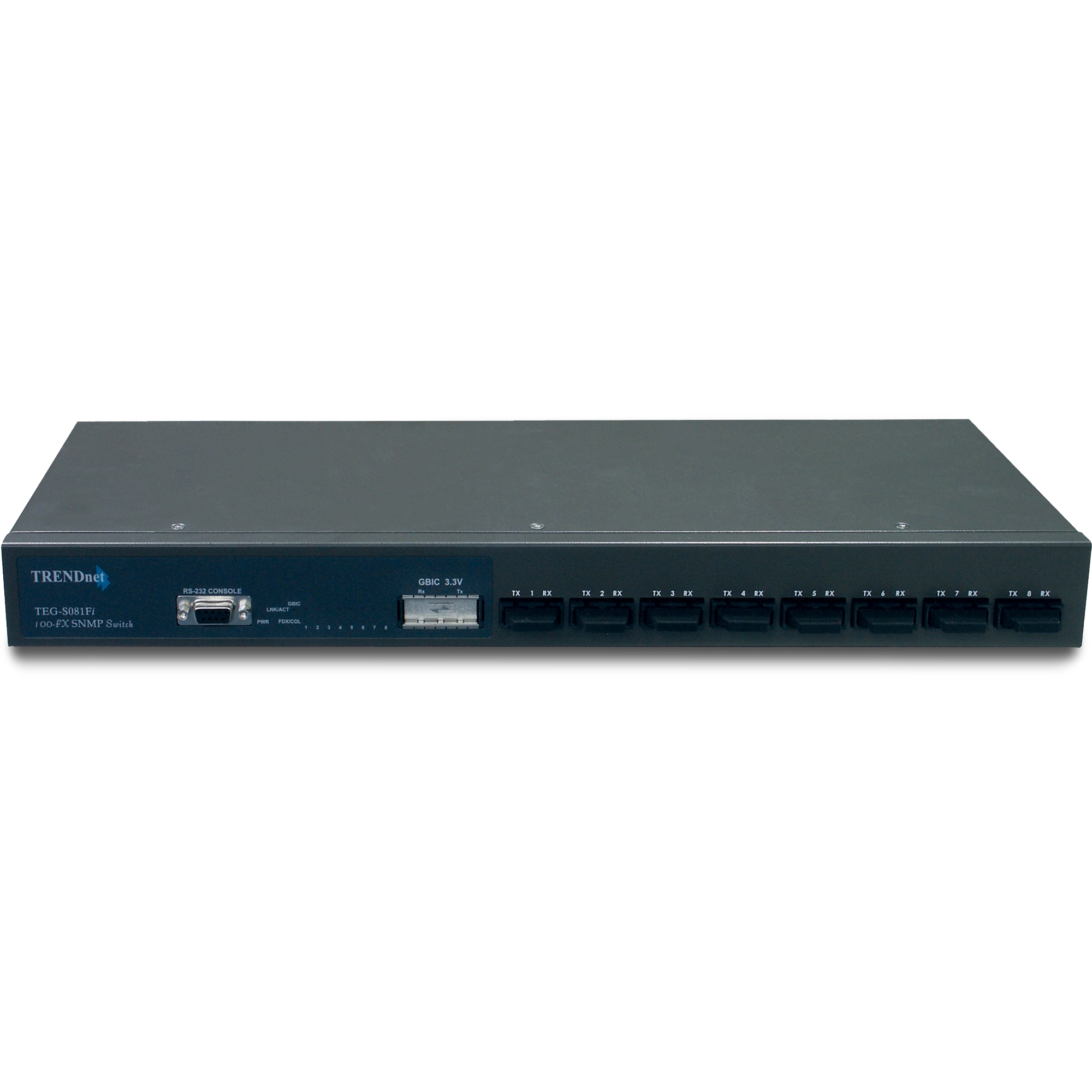

8-Port 100Base-FX Layer 2 Managed Switch with GBIC Slot

TEG-S081Fi

  • Expand this high-performance chassis with your needs
  • 8 x 100Base-FX Multi-Mode SC type fiber ports and 1 x 1000Base GBIC Slot for optional GBIC module
  • Supports Layer 2 features such as Port Trunking, SNMP, IGMP, VLAN and more
  • 3.8Gbps switching capacity

DISCONTINUED PRODUCT

The TEG-S081Fi  has been discontinued. For a list of discontinued products, click here.

Ficha técnica

Datasheet (English)
Nome do arquivo: EN_Spec_TEG-S081Fi.pdf
Data: 12/16/2005
Tamanho de arquivo: 473.44 KB
Download Email
Datasheet (Français)
Nome do arquivo: FR_Spec_TEG-S081Fi.pdf
Data: 12/16/2005
Tamanho de arquivo: 482.30 KB
Download Email
Datasheet (Deutsch)
Nome do arquivo: GE_Spec_TEG-S081Fi.pdf
Data: 12/16/2005
Tamanho de arquivo: 471.66 KB
Download Email
Datasheet (Español)
Nome do arquivo: SP_Spec_TEG-S081Fi.pdf
Data: 12/16/2005
Tamanho de arquivo: 469.83 KB
Download Email
Datasheet (Pусский)
Nome do arquivo: RU_Spec_TEG-S081Fi.pdf
Data: 12/16/2005
Tamanho de arquivo: 475.67 KB
Download Email

Guia de Instalação Rápida

Guia de Instalação Rápida (English)
Nome do arquivo: QIG_TEG-S081Fi(english).pdf
Data: 3/31/2006
Tamanho de arquivo: 2.98 MB
Download
Guia de Instalação Rápida (Français)
Nome do arquivo: QIG_TEG-S081Fi(french).pdf
Data: 3/31/2006
Tamanho de arquivo: 2.98 MB
Download
Guia de Instalação Rápida (Deutsch)
Nome do arquivo: QIG_TEG-S081Fi(german).pdf
Data: 3/31/2006
Tamanho de arquivo: 2.98 MB
Download
Guia de Instalação Rápida (Español)
Nome do arquivo: QIG_TEG-S081Fi(spanish).pdf
Data: 3/31/2006
Tamanho de arquivo: 2.98 MB
Download
Guia de Instalação Rápida (Pусский)
Nome do arquivo: QIG_TEG-S081Fi(russian).pdf
Data: 3/31/2006
Tamanho de arquivo: 3.72 MB
Download

Guia do Usuário

User Guide
Nome do arquivo: UG_TEG-S081Fi.pdf
Data: 12/8/2005
Tamanho de arquivo: 2.05 MB
Download

Imagem(ns) do Produto

JPEG Image
Tamanho de arquivo: : 256.08 KB
Data: : 1/6/2006
Download
TIFF Image
Tamanho de arquivo: : 2.20 MB
Data: : 1/6/2006
Download
JPEG Image
Tamanho de arquivo: : 229.54 KB
Data: : 1/6/2006
Download
TIFF Image
Tamanho de arquivo: : 2.13 MB
Data: : 1/6/2006
Download
ROHS compliant WEEE crossed-out bin symbol.
Hardware
Standards
  • IEEE 802.3u 100Base-FX; IEEE 802.3z Gigabit Fiber/IEEE 802.3ab 1000Base-T
  • IEEE 802.3x Flow Control; IEEE 802.1D Spanning Tree IEEE 802.1q Tag-based VLAN; IEEE 802.1p Class of Service
  • IEEE 802.3ad Link Aggregation; IEEE 802.1ad Port Trunk
Interface
  • 8 x 100Base-FX SC type Multi-Mode Fiber Port
  • 1 x 1000Base GBIC slot for optional GBIC module (3.3V DC power)
Packet Forwarding and Filtering Rate
  • Gigabit: 1,488,000 packets per second per port 100M Ethernet: 148,800 packets per second per port
Cabling
  • Multi-Mode: (50/125um, 62.5/125um), 2km max Single-Mode: (8/125um, 10/125um)
Console Port
  • RS-232, female 9-Pin Serial Port (M-M serial cable included)
Protocol/Topology
  • (CSMA/CD) / Star
Buffer Memory
  • 2Mbits Data Buffer
Filtering Address Table
  • 8K MAC Address Entries
Bandwidth
  • Up to 3.8Gbps
LED Display
  • Power, Link/Activity, Full Duplex/Collision
Power
  • Input: 100~240VAC, 50/60Hz Internal Power Supply
Power Consumption
  • 17 watts
Dimensions
  • 440 x 160 x 44mm (17.3 x 6.3 x 1.7 inch) (W x H x D)
Weight
  • 2.2 Kg. (4.85lb.)
Temperature
  • Operating: 0° ~ 45° C (32° ~ 113v F)
  • Storage: -40° ~ 70° C (-40° ~ 158° F)
Humidity
  • 10% ~ 90% non-condensing
Safety Emissions
  • FCC, CE
Software
Management
  • Web Management, RS-232 Console Management, Telnet
Trunk
  • IEEE 802.3ad Trunk with LACP. Max 4 Groups ( up to 4 Ports per group)
Class of Service
  • Supports Hi and Low Priority
QoS
  • Supports 8 Levels of Priority and Mapping to Hi/Low Priority Queue for Class of Service
VLAN
  • Up to 256 VLAN groups and up to 4094 VLAN ID
IP Multicast
  • IGMP Snooping up to 256 groups 2 Types of Query Mode: Enable/Disable or Auto Query
Filter Database
  • Port Static MAC address lock, MAC filter and Port Security
Port Mirror
  • Up to 8 ports
Broadcast Control
  • None, 5%, 10%, 15%, 20%, 25%
Spanning Tree
  • IEEE 802.1d Support
RFC Standard
  • RFC 1157 SNMP, RFC 1213 MIB II, Bridge MIB, RFC 1643 Ethernet Like, RFC 1493 Bridge MIB, RFC 1757 RMON1, RFC 1215 Trap

Todas as referências à velocidade são apenas para fins comparativos. As especificações, tamanho e formato do produto estão sujeitos a alterações sem aviso prévio, e a aparência real do produto pode ser diferente da descrita aqui.
