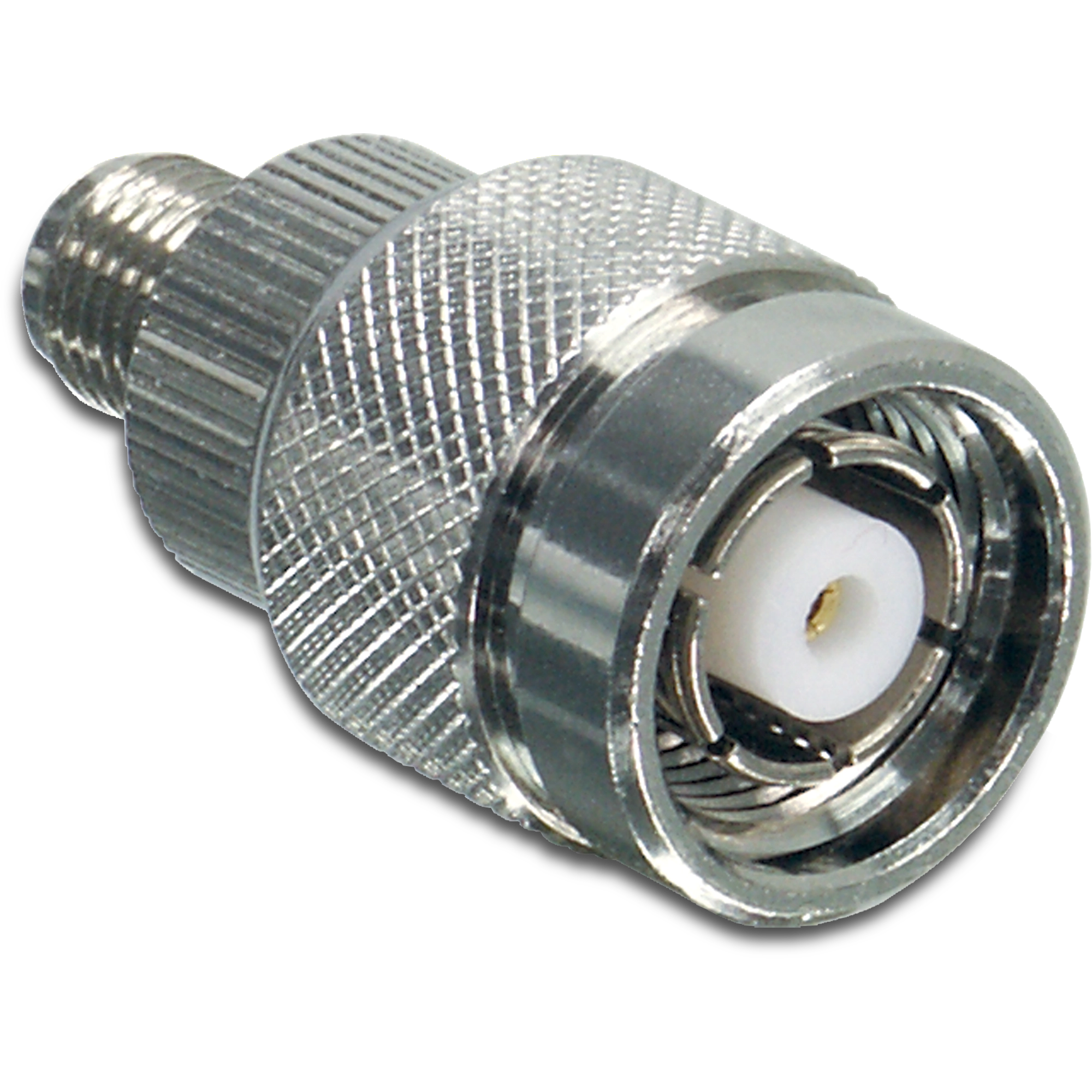

Adaptador RP-TNC para RP-SMA
TEW-AMBA (Version 1.0R)
- Connect any device with a RP-SMA female connector to a device with a RP-TNC connector
- No configuration or software required
DISCONTINUED PRODUCT
The TEW-AMBA (Version 1.0R) has been discontinued. For a list of discontinued products, click here.Ficha técnica
Nome do arquivo: EN_Spec_TEW-AMBA.pdf
Data: 1/25/2007
Tamanho de arquivo: 349.96 KB
Nome do arquivo: FR_Spec_TEW-AMBA.pdf
Data: 1/25/2007
Tamanho de arquivo: 352.77 KB
Nome do arquivo: GE_Spec_TEW-AMBA.pdf
Data: 1/25/2007
Tamanho de arquivo: 353.00 KB
Nome do arquivo: SP_Spec_TEW-AMBA.pdf
Data: 1/25/2007
Tamanho de arquivo: 350.97 KB
Nome do arquivo: RU_Spec_TEW-AMBA.pdf
Data: 1/25/2007
Tamanho de arquivo: 980.34 KB
Guia de Instalação Rápida
Nome do arquivo: EN_QIG_TEW-AMBA.pdf
Data: 10/4/2006
Tamanho de arquivo: 454.57 KB
Nome do arquivo: FR_QIG_TEW-AMBA.pdf
Data: 10/4/2006
Tamanho de arquivo: 456.32 KB
Nome do arquivo: GE_QIG_TEW-AMBA.pdf
Data: 10/4/2006
Tamanho de arquivo: 455.55 KB
Nome do arquivo: SP_QIG_TEW-AMBA.pdf
Data: 10/4/2006
Tamanho de arquivo: 456.31 KB
Nome do arquivo: RU_QIG_TEW-AMBA.pdf
Data: 10/4/2006
Tamanho de arquivo: 919.76 KB
Imagem(ns) do Produto
| Elétricas | |
| Impedância | Configuração Pin 50 Ohm |
| Faixa de Frequência | DC a 6 GHz |
| Taxa de Voltagem | 500 Volt Pico de Voltagem |
| Perda de Inserção | 0.2 dB Máx |
| Teste de Tensão Aplicada | 1000 Volt RMS |
| Material | |
| Carcaça | Metal laminado em Níquel |
| Contato | Cobre de Berílio laminado em Ouro |
| Isolante | Teflon |
| Vedação | Borracha |
| Mecânicas | |
| RP-TNC Mating | 7/16-28 UNEF-2B Acoplamento rosqueado |
| RP-SMA Mating | 1/4-36 UNS-2A Acoplamento rosqueado |
| Mating Torque | 170 N.cm máx |
| Conector | |
| RP-TNC |
|
| RP-SMA |
|
| Ambiente | |
| Temperatura | -55 ºC a 85 ºC |
| Aderência ao padrão RoHS | Sim |
CONTEÚDO DA EMBALAGEM |
|
Todas as referências à velocidade são apenas para fins comparativos. As especificações, tamanho e formato do produto estão sujeitos a alterações sem aviso prévio, e a aparência real do produto pode ser diferente da descrita aqui.
