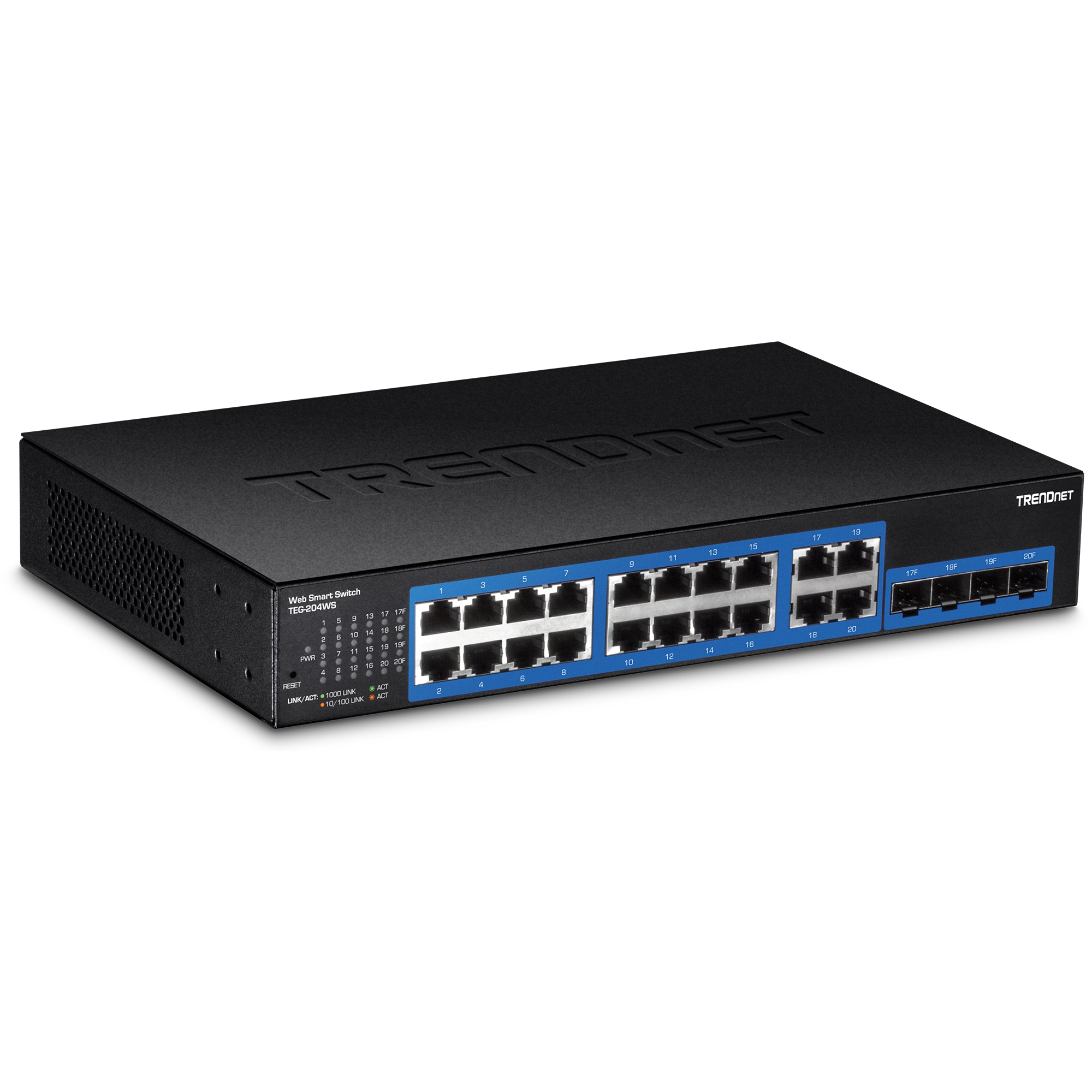

Switch Web Smart 20-Portas Gigabit

TEG-204WS (Version v1.1R)

Select Another Version

16 portas Gigabit
4 x portas Gigabit compartilhadas (RJ-45/SFP)
Interface de controle baseada na Internet e fácil de usar
Suporta IPv6, LACP, VLAN, QoS, e IGMP Snooping
Controle de largura de banda por porta
Suporta VLAN Privada e VLAN de Voz
40 Gbps de capacidade de comutação
IEEE 802.1p QoS com suporte a queue scheduling
Gabinete de metal, montável em rack e sem ventoinha

DISCONTINUED PRODUCT

The TEG-204WS (Version v1.1R) has been discontinued. It has been replaced by the TEG-204WS (Version v1.5R). For a list of discontinued products, click here.

Utility

Utility Version: 3.4
OS Compatibility: Windows^® 10, 8.1, 8, 7, Vista, XP, Windows^® 2003/2008 Server
Note:

Lançamento inicial

Nome do arquivo: Utility_WebSmartManagement(v3.4).zip

SHA-1 Checksum: 6ED9FEDA35F843B25288121F9A68F3FD2918DED8

Data: 7/25/2017

Tamanho de arquivo: 1.42 MB

Download

Firmware

Firmware Version: v3.01.022
Release Date: 06/2023
Note:

**This download only includes Firmware version 3.01.022. If upgrading from firmware version 2.10.024 or earlier, please download firmware version 3.01.012 first (firmware can be downloaded from below**
If it is the first time upgrading the switch from 1.00.010 to 2.10.010 or above, it is recommended to manually reset the device to factory default and clear web browser cache after the loading firmware file.

-Fix PoE Bootup bug

Nome do arquivo: TRENDNET-3-01-022-FW.zip

SHA-1 Checksum: B9F6700A5812758C3F426BC7A424BF743CC201DB

Data: 6/8/2023

Tamanho de arquivo: 12.07 MB

Download

Firmware

Firmware Version: v3.01.012
Release Date: 08/2021
Note:

* This download includes Firmware version 3.0.012, Firmware version 2.10.024 and Firmware version 1.10.026.
** If your firmware version is between firmware version 1.00.xx 1.00.023, please install firmware version 1.10.026 before upgrading to firmware version 2.10.024.
***If your firmware version is between firmware version 2.0.xx to 2.10.011, please install firmware version 2.10.024 first before upgrading to firmware version 3.01.012
If it is the first time upgrading the switch from 1.00.010 to 2.10.010 or above, it is recommended to manually reset the device to factory default and clear web browser cache after the loading firmware file.

New GUI
Add Ping Watchdog feature
Adds Cloud enabled feature (TRENDnet Hive)
Adds capability to backup, copy, restore config functions on Hive
Adds capability to configure additional QoS functions
Sync time settings from Hive
Bug Fixes

Nome do arquivo: TEG-204WS_FW_3-01-012.zip

SHA-1 Checksum: A2527CBCED2A67504B4A7DFB31F8B6B811F54465

Data: 6/8/2023

Tamanho de arquivo: 33.14 MB

Download

Other

MIB

Version: 3.00.002
Release Date: 3/2022
Note:

Added auto firmware upgrade feature

Nome do arquivo: MIB_TEG-204WS_v1(3.00.002).zip

Data: 3/10/2022

Tamanho de arquivo: 111.65 KB

Download

Ficha técnica

Datasheet (English)

Nome do arquivo: EN_datasheet_TEG-204WS_(v1.0R).pdf

Data: 7/19/2017

Tamanho de arquivo: 2.06 MB

Download Email

Datasheet (Français)

Nome do arquivo: FR_datasheet_TEG-204WS_(v1.0R).pdf

Data: 7/19/2017

Tamanho de arquivo: 2.07 MB

Download Email

Datasheet (Deutsch)

Nome do arquivo: GE_datasheet_TEG-204WS_(v1.0R).pdf

Data: 7/19/2017

Tamanho de arquivo: 2.07 MB

Download Email

Datasheet (Português)

Nome do arquivo: PO_datasheet_TEG-204WS_(v1.0R).pdf

Data: 7/19/2017

Tamanho de arquivo: 2.06 MB

Download Email

Datasheet (Español)

Nome do arquivo: SP_datasheet_TEG-204WS_(v1.0R).pdf

Data: 7/19/2017

Tamanho de arquivo: 2.07 MB

Download Email

Datasheet (Italiano)

Nome do arquivo: IT_datasheet_TEG-204WS_(v1.0R).pdf

Data: 7/19/2017

Tamanho de arquivo: 2.06 MB

Download Email

Guia de Instalação Rápida

Guia de Instalação Rápida (English)

Nome do arquivo: EN_Web_Smart_Switch_Series_v2.0R_021920.pdf

Data: 11/18/2020

Tamanho de arquivo: 2.89 MB

Download

Guia de Instalação Rápida (Français)

Nome do arquivo: FR_Web_Smart_Switch_Series_v2.0R_021920.pdf

Data: 11/18/2020

Tamanho de arquivo: 2.16 MB

Download

Guia de Instalação Rápida (Deutsch)

Nome do arquivo: GE_Web_Smart_Switch_Series_v2.0R_021920.pdf

Data: 11/18/2020

Tamanho de arquivo: 2.10 MB

Download

Guia de Instalação Rápida (Português)

Nome do arquivo: PT_Web_Smart_Switch_Series_v2.0R_021920.pdf

Data: 11/18/2020

Tamanho de arquivo: 2.12 MB

Download

Guia de Instalação Rápida (Español)

Nome do arquivo: SP_Web_Smart_Switch_Series_v2.0R_021920.pdf

Data: 11/18/2020

Tamanho de arquivo: 2.12 MB

Download

Guia de Instalação Rápida (Pусский)

Nome do arquivo: RU_Web_Smart_Switch_Series_v2.0R_021920.pdf

Data: 11/18/2020

Tamanho de arquivo: 2.11 MB

Download

Guia de Instalação Rápida (Italiano)

Nome do arquivo: ITA_Web_Smart_Switch_Series_v2.0R_021920.pdf

Data: 11/18/2020

Tamanho de arquivo: 2.08 MB

Download

Guia do Usuário

Nome do arquivo: Web_Smart_Switch_Series_Users_Guide.pdf

Data: 8/10/2023

Tamanho de arquivo: 4.27 MB

Download

Imagem(ns) do Produto

PNG Image

Tamanho de arquivo: : 1.55 MB

Data: : 6/26/2017

Download

PNG Image

Tamanho de arquivo: : 1.33 MB

Data: : 6/26/2017

Download

PNG Image

Tamanho de arquivo: : 1.23 MB

Data: : 6/26/2017

Download

Padrão	IEEE 802.1d IEEE 802.1p IEEE 802.1Q IEEE 802.1s IEEE 802.1w IEEE 802.1X IEEE 802.1ab IEEE 802.3 IEEE 802.3u IEEE 802.3x IEEE 802.3z IEEE 802.3ab IEEE 802.3ad IEEE 802.3az

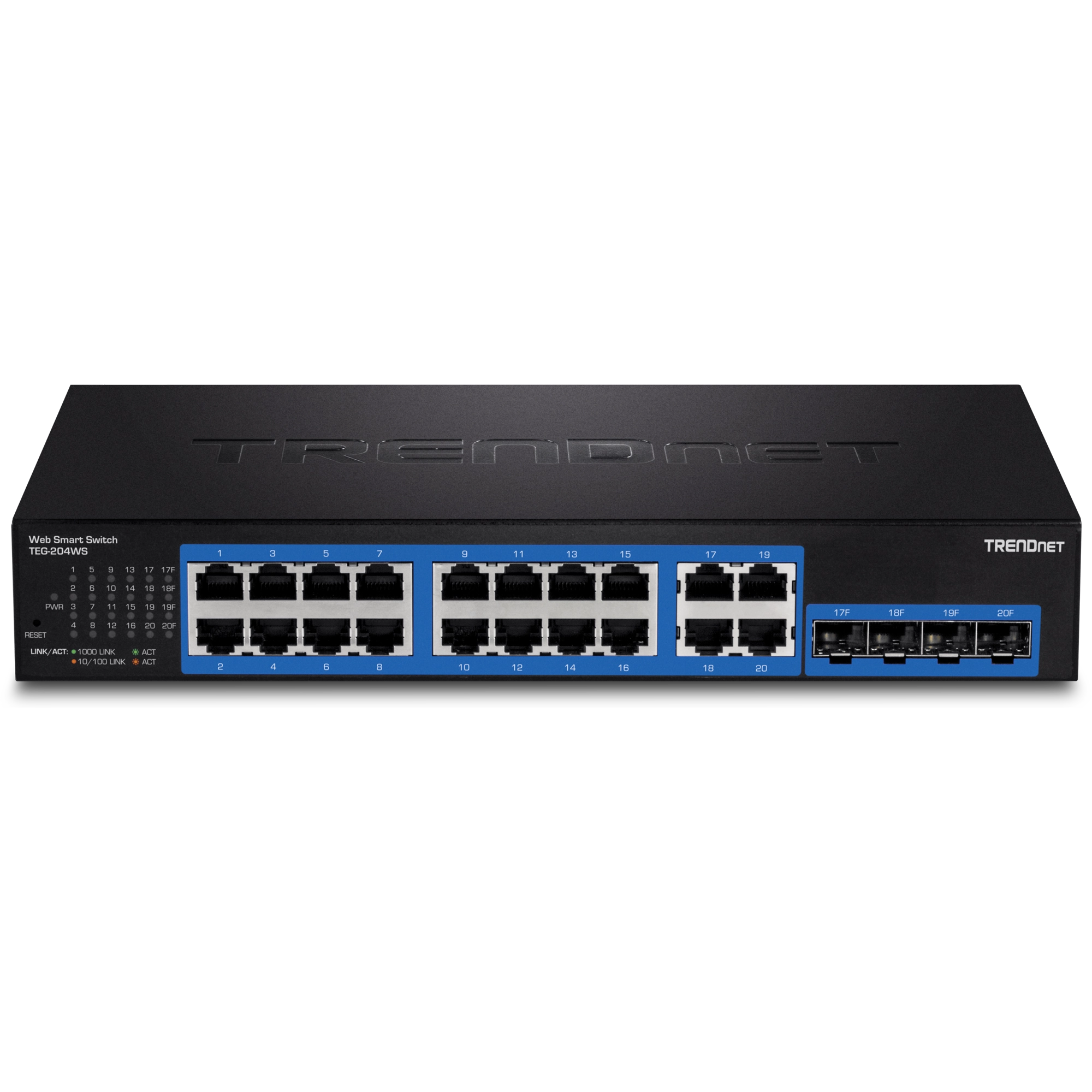

Interface	16 portas Gigabit 4 x portas Gigabit compartilhadas (RJ-45/SFP) LEDs Indicadores
Taxa de transferência de dados	Ethernet: 10Mbps (half-duplex), 20Mbps (full-duplex) Fast Ethernet: 100Mbps (half duplex), 200Mbps (full duplex) Gigabit Ethernet: 2000Mbps (full-duplex)
Desempenho	Switch Fabric: 40Gbps RAM buffer: 512KB MAC Tabela de Endereços: entradas de 8K Jumbo Frames: 10KB Prevenção de bloqueio de HOL Taxa de encaminhamento: 29,8Mpps (tamanho do pacote de 64 bytes)
Gestão	Interface gráfica baseada em Internet HTTP/HTTPS (SSL v2/3 TLS) SNMP v1, v2c, v3 RMON v1 Endereço MAC unicast estático Habilitar/desabilitar economia de energia 802.3az LLDP e LLDP-MED Teste Virtual de Diagnóstico de Cabos IPv6: IPv6 Neighbor Discovery, IPv6 para IP Estático, DHCPv6, Autoconfiguração
MIB	IP FORWARD TABLE MIB RFC 1354 RMON MIB RFC 1271 IPV4 MIB RFC 1213 IPV6 MIB RFC 2465 GVRP MIB IEEE 802.1Q-VLAN LA MIB IEEE 802.3ad LLDP MIB IEEE 802.1AB IGMP SNOOPING MIB RFC 2933 MLD SNOOPING MIB RFC 3019 PRIVATE VLAN MIB IEEE 802.1Q DHCPSNOOP MIB RFC 2026 QOS MIB RFC 4323 SNMP MIB RFC 3415 STP MIB RFC 4318 PNAC MIB IEEE 802.1x VLAN MIB IEEE 802.1q DNS MIB RFC 1611 ACL MIB BANDWIDTH CTRL MIB LBD MIB MIRROR MIB IPV6 NEIGHBOR MIB SNTP MIB STORM CTRL MIB STATISTICS MIB Tool MIB VOICE VLAN MIB DOS MIB
Árvore de abrangência	IEEE 802.1D STP (Protocolo Spanning Tree) IEEE 802.1w RSTP (protocolo rapid spanning tree) IEEE 802.1s MSTP (protocolo multiple spanning tree)
Agregação de links	Agregação de link estático LACP dinâmico 802.3ad
Qualidade do serviço (QoS)	Classe do Serviço 802.1p (CoS) DSCP (Differentiated Services Code Point) Controle de largura de banda por porta Programação de fila: prioridade estrita, programador de rodízio ponderado (WRR)
VLAN	Gerenciamento múltiplo de tarefas VLAN VLAN assimétrica 802.1Q Tagged VLAN GVRP dinâmico Até 256 grupos de VLAN , Intervalo de ID 1 - 4094 VLAN privada (Portas protegidas) VLAN de voz (10 OUIs definidos pelo usuário)
Multicast	IGMP Snooping v1, v2, v3 (por VLAN) Endereço estático multicast Até 256 entradas multicast
Espelho da porta	RX, TX ou ambos Um a um
Cifragem	802.1X Port-Based Network Access Control , RADIUS, TACACS+ Marcação Local Na Autenticação de Usuários DHCP Snooping (por VLAN) Detecção de loopback Detecção de endereço duplicado Host confiável Negação de serviço (DoS)
ACL IPv4 L2-L4 & IPv6	Endereço MAC VLAN ID Ethertype (apenas IPv4) Protocolo IP 0-255 Porta TCP/UDP 1-65535 802.1p DSCP (apenas IPv4) Endereço IPv6 (apenas IPv6)
Compatibilidade	Software utilitário opcional: Windows^® 10, 8.1, 8, 7, Vista, XP, Windows^® 2003/2008 Server
Características especiais	Design sem ventilador IPv6 Economia de energia 802.3az Instalável em rack

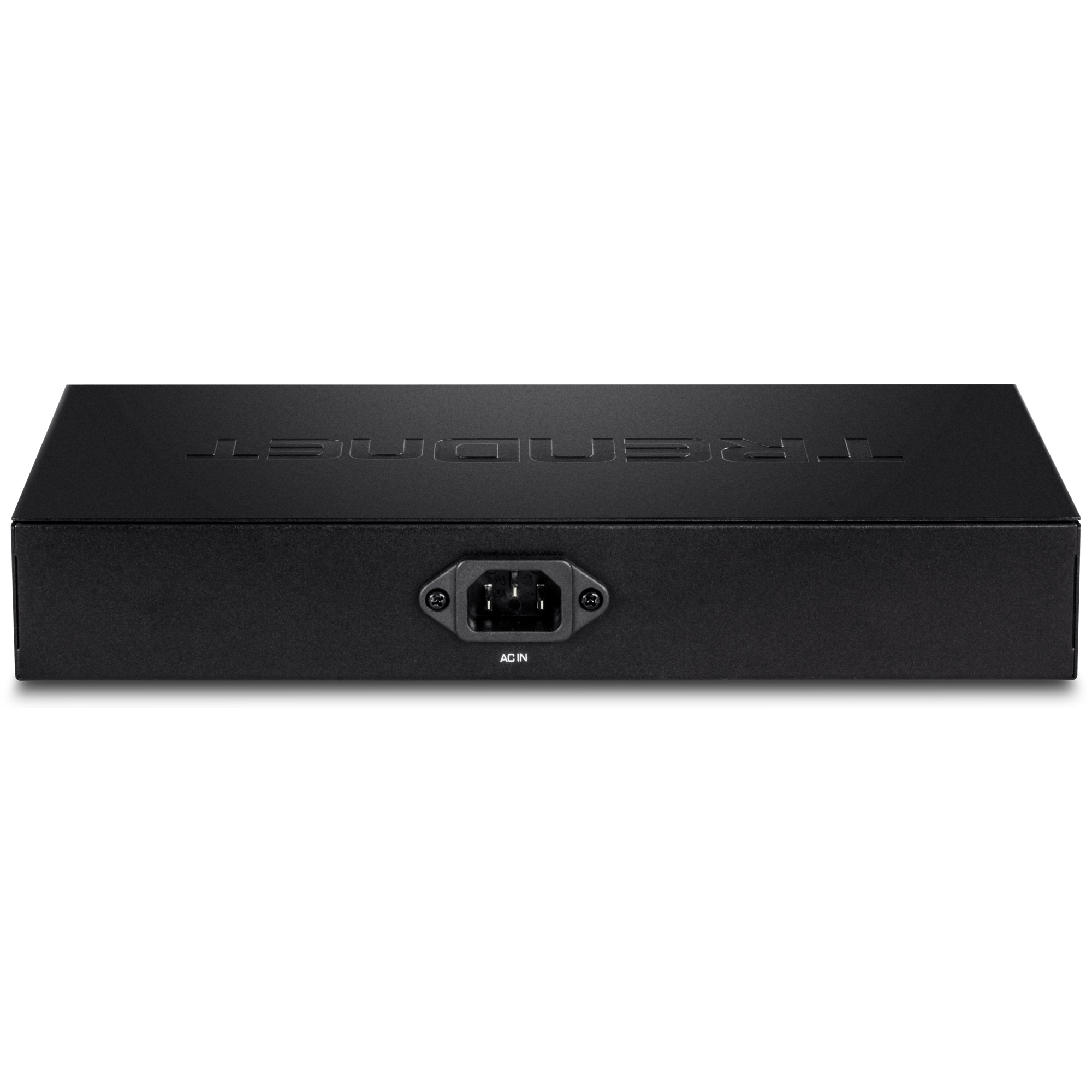

Alimentação	Entrada: 100 – 240V AC, 50/60 Hz, fornecimento de energia interno Consumo: 14,6 W (máx.)
MTBF	836.519 horas
Temperatura de operação	-5 – 50°C (23 - 122°F)
Umidade de operação	Max. 95% sem condensação
Dimensões	280 x 180 x 44mm (11 x 7 x 1,74 pol.) Montável em bastidor de altura 1U
Peso	1,76kg (3,88 libras)
Certificações	CE FCC UL
Garantia	Limitada a 3 años

CONTEÚDO DA EMBALAGEM

TEG-204WS
Guia de Instalação Rápido
CD-ROM (Utilitário e Guia do usuário)
Cabo de energia (1,8m / 6 pés)
Kit Rack Mount

Todas as referências à velocidade são apenas para fins comparativos. As especificações, tamanho e formato do produto estão sujeitos a alterações sem aviso prévio, e a aparência real do produto pode ser diferente da descrita aqui.
