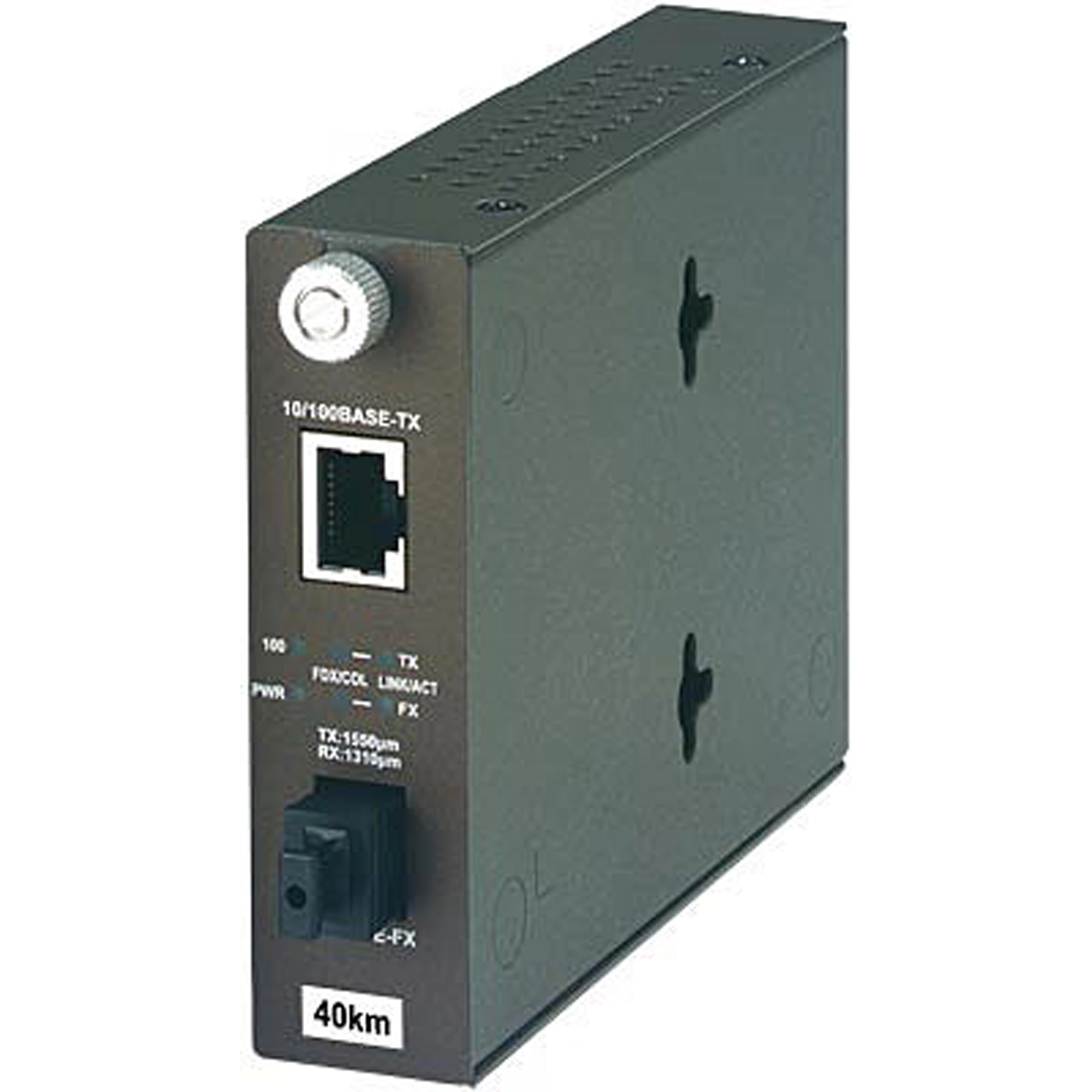

100Base-TX to 100Base-FX Dual Wavelength Single Mode SC Fiber Converter TX 1550nm

TFC-110S40D5   (Version C1.2R)

   Select Another Version
  • Must use with TFC-110S40D3
  • SC-type dual-wavelength single-mode fiber port connects over distances of up to 40km (24.9miles)
  • 10/100Base-TX port supports Auto-Negotiation, Auto-MDIX and Full-Duplex mode
  • Functions as a stand alone converter or with the TFC-1600 fiber chassis

DISCONTINUED PRODUCT

The TFC-110S40D5 (Version C1.2R) has been discontinued. It has been replaced by the TFC-110S40D5i (Version v1.0R). For a list of discontinued products, click here.

Ficha técnica

Datasheet (English)
Nome do arquivo: EN_spec_TFC-1000S40D5(C1.1R).pdf
Data: 6/12/2013
Tamanho de arquivo: 464.49 KB
Download Email
Datasheet (Français)
Nome do arquivo: FR_spec_TFC-1000S40D5(C1.1R).pdf
Data: 6/12/2013
Tamanho de arquivo: 439.70 KB
Download Email
Datasheet (Deutsch)
Nome do arquivo: GE_spec_TFC-1000S40D5(C1.1R).pdf
Data: 6/12/2013
Tamanho de arquivo: 446.14 KB
Download Email
Datasheet (Español)
Nome do arquivo: SP_spec_TFC-1000S40D5(C1.1R).pdf
Data: 6/12/2013
Tamanho de arquivo: 439.99 KB
Download Email
Datasheet (Pусский)
Nome do arquivo: RU_spec_TFC-1000S40D5(C1.1R).pdf
Data: 6/12/2013
Tamanho de arquivo: 446.44 KB
Download Email
Datasheet (Italiano)
Nome do arquivo: IT_spec_TFC-1000S40D5(C1.1R).pdf
Data: 6/12/2013
Tamanho de arquivo: 440.07 KB
Download Email

Guia de Instalação Rápida

Guia de Instalação Rápida (English)
Nome do arquivo: EN_Web_TFC-1000_Series.pdf
Data: 8/9/2011
Tamanho de arquivo: 1.70 MB
Download
Guia de Instalação Rápida (Français)
Nome do arquivo: FR_Web_TFC-1000_Series.pdf
Data: 8/9/2011
Tamanho de arquivo: 1.70 MB
Download
Guia de Instalação Rápida (Deutsch)
Nome do arquivo: German_TFC-1000 Series_071321.pdf
Data: 9/14/2021
Tamanho de arquivo: 2.05 MB
Download
Guia de Instalação Rápida (Português)
Nome do arquivo: PO_Web_TFC-1000_Series.pdf
Data: 8/9/2011
Tamanho de arquivo: 1.67 MB
Download
Guia de Instalação Rápida (Español)
Nome do arquivo: SP_Web_TFC-1000_Series.pdf
Data: 8/9/2011
Tamanho de arquivo: 1.71 MB
Download
Guia de Instalação Rápida (Pусский)
Nome do arquivo: RU_Web_TFC-1000_Series.pdf
Data: 8/9/2011
Tamanho de arquivo: 2.35 MB
Download

Imagem(ns) do Produto

JPEG Image
Tamanho de arquivo: : 382.36 KB
Data: : 7/30/2008
Download
TIFF Image
Tamanho de arquivo: : 3.59 MB
Data: : 7/30/2008
Download
ROHS compliant WEEE crossed-out bin symbol.
Model Name
  • TFC-110S40D5
Media
  • SMF
Wavelength
  • TX: 1550nm
  • RX: 1310nm
Pout (dBm)
  • -8 ~ -3
Sensitivity
  • -34 ~ 3
Power
  • 26
Distance
  • 40km
Hardware
Standard
  • IEEE802.3 10Base-T, IEEE 802.3u 100Base-TX and 100Base-FX
Supported Frame Size
  • Standard Ethernet up to 1522byte
Network Media
  • 100Base-TX : Cat. 5 EIA/TIA-568 100-ohm UPT/STP, up to 100m
  • 100Base-FX : Single-mode fiber optic cable 9/125 µm or 10/125 µm, up to 40km
Protocol
  • CSMA/CD
Ports
  • 1 x 10/100Base-TX
  • 1 x 100Base-FX single-mode bi-directional fiber (simplex SC-type)
Dip Switch
  • FX: duplex mode (half/full)
Transfer Rate
  • 100Mbps (half-duplex)
  • 200Mbps (full-duplex)
Diagnostic LED
  • Per Unit : power
  • Per Port : link/activity, full-duplex/collision, link fail, speed (on fiber port)
Power Adapter
  • 7.5V DC, 1A external power adapter
Power Consumption
  • 2 Watts (max)
Dimensions
  • 120 x 88 x 25mm (4.7 x 3.46 x 0.98 in.)
Weight
  • 354g (12.5oz)
Temperature
  • Operating : 0° ~ 40° C (32° ~ 104° F)
  • Storage : -25° ~ 70° C (-13° ~ 158° F)
Humidity
  • Max. 90% (non-condensing)
Certification
  • FCC,CE

CONTEÚDO DA EMBALAGEM
  • TFC-110S40D5
  • Multi-Language Quick Installation Guide
  • Power Adapter (7.5V, 1A)

Todas as referências à velocidade são apenas para fins comparativos. As especificações, tamanho e formato do produto estão sujeitos a alterações sem aviso prévio, e a aparência real do produto pode ser diferente da descrita aqui.
