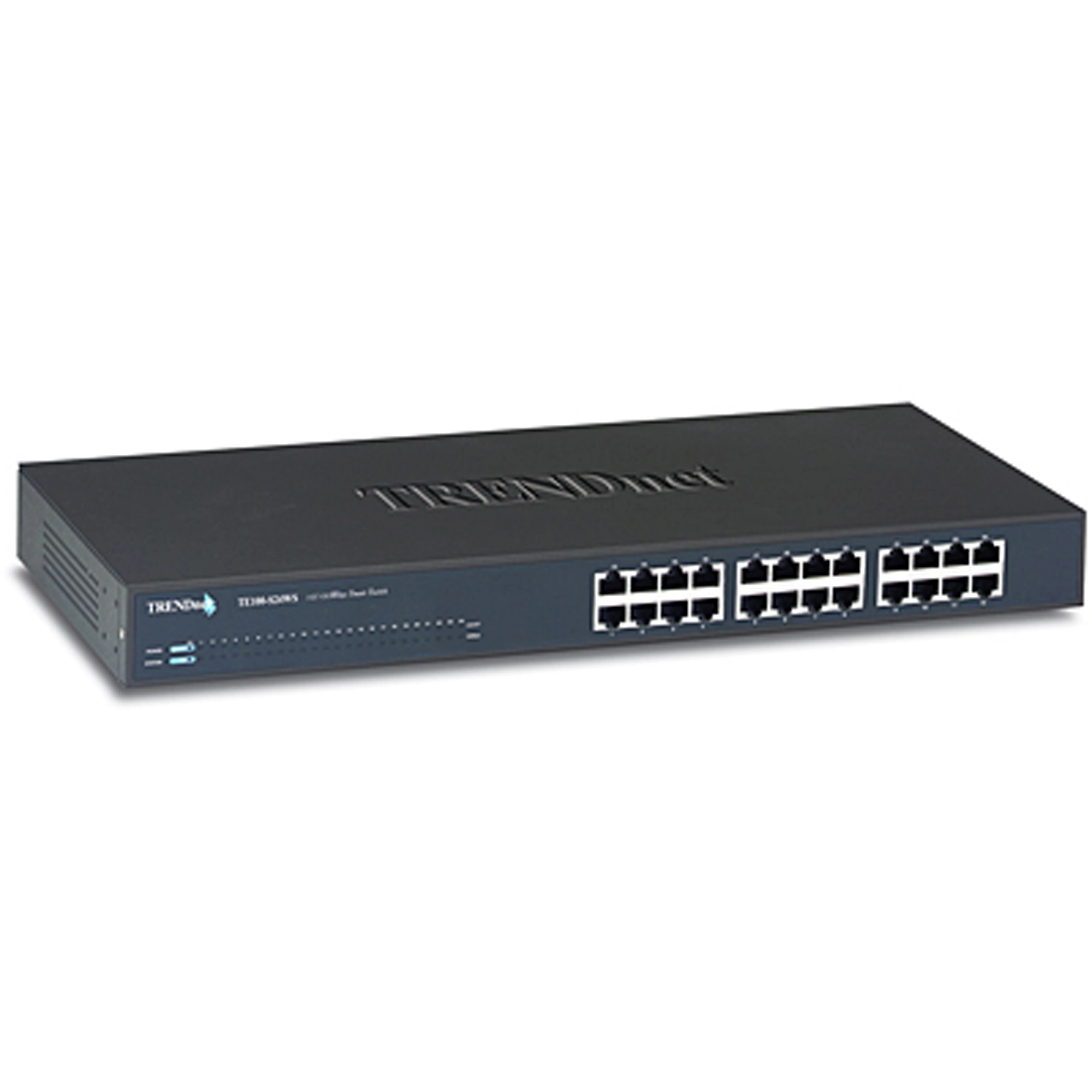

Switch Inteligente Web-Based 10/100 Mbps 24 portas

TE100-S24WS

  • High performance Web Smart auto-sensing 24 port switch
  • Rack mountable and stackable sturdy metal enclosure
  • Configure port speed, port-based VLAN, QoS and monitor port status
  • Module slot for optional Fiber networking

DISCONTINUED PRODUCT

The TE100-S24WS  has been discontinued. It has been replaced by the TEG-S24g (Version v3.0R). For a list of discontinued products, click here.

Utility

Utility
Nome do arquivo: Utility_TE100S24WS.zip
SHA-1 Checksum: 1612D869B9393E6F84E22037A85C739A4A449407
Data: 7/28/2017
Tamanho de arquivo: 506.11 KB
Download

Ficha técnica

Datasheet (English)
Nome do arquivo: Spec_TE100-S24WS(English).pdf
Data: 1/5/2005
Tamanho de arquivo: 199.76 KB
Download Email
Datasheet (Français)
Nome do arquivo: Spec_TE100-S24WS(French).pdf
Data: 1/17/2005
Tamanho de arquivo: 415.21 KB
Download Email
Datasheet (Deutsch)
Nome do arquivo: Spec_TE100-S24WS(German).pdf
Data: 2/10/2005
Tamanho de arquivo: 431.46 KB
Download Email
Datasheet (Español)
Nome do arquivo: Spec_TE100-S24WS(Spanish).pdf
Data: 2/23/2005
Tamanho de arquivo: 429.60 KB
Download Email

Guia do Usuário

Manual
Nome do arquivo: Users_manual.pdf
Data: 11/23/2004
Tamanho de arquivo: 943.59 KB
Download

Imagem(ns) do Produto

JPEG Image
Tamanho de arquivo: : 142.01 KB
Data: : 9/1/2004
Download
TIFF Image
Tamanho de arquivo: : 2.19 MB
Data: : 9/1/2004
Download
ROHS compliant WEEE crossed-out bin symbol.
Padrões:
  • IEEE 802.3 10Base-T
  • IEEE 802.3u 100Base-TX, 100Base-FX
Cabeamento:
  • Ethernet: UTP/STP Cat. 3, 4, 5. 100 meters max.
  • Fast Ethernet: UTP/STP Cat. 5. 100 meters max.
Módulo de Fibra Opcional:
  • fibra multi-modo 50/125 µm ou 62.5/125 µm, 2 Km max.
  • fibra mono-modo 9/125 µm ou 10/125 µm, 15 Km max.
Protocolo:
  • CSMA/CD
Topologia:
  • Estrela
Portas LAN:
  • 24 x portas 10/100 Mbps com Auto Negotiation, Auto-MDIX
  • 1 x slot para módulo opcional de fibra 100Base-FX com conector SC
Tabela de Endereços:
  • 4K entradas por dispositivo
Taxa de Transferência de Dados:
  • Ethernet: 10/20 Mbps (Half/Full-Duplex)
  • Fast Ethernet: 100/200 Mbps (Half/Full-Duplex)
Backplane:
  • 2.7 Gbps
Total Throughput:
  • 5.0Gbps (com módulo de fibra opcional)
LEDs de Diagnóstico:
  • Por Unidade: Power, System,
  • Por Porta (RJ-45): Link/Activity, 100Mbps.
  • FX (módulo de fibra opcional): Link/Activity, FDX
Consumo:
  • 14 Watts. Max
Dimensões:
  • 440 x 140 x 44 mm (17.32 x 5.5 x 1.73 inches)
Peso:
  • 2Kg. (4.48 lb)
Temperatura:
  • Operação: 0° ~ 40° C (32° ~ 104° F)
  • Armazenagem: -10° ~ 70° C (14° ~ 158° F)
Umidade:
  • 10% ~ 90% (no-condensing)
Certificados:
  • FCC Class A, CE Mark A, VCCI-A

Todas as referências à velocidade são apenas para fins comparativos. As especificações, tamanho e formato do produto estão sujeitos a alterações sem aviso prévio, e a aparência real do produto pode ser diferente da descrita aqui.
