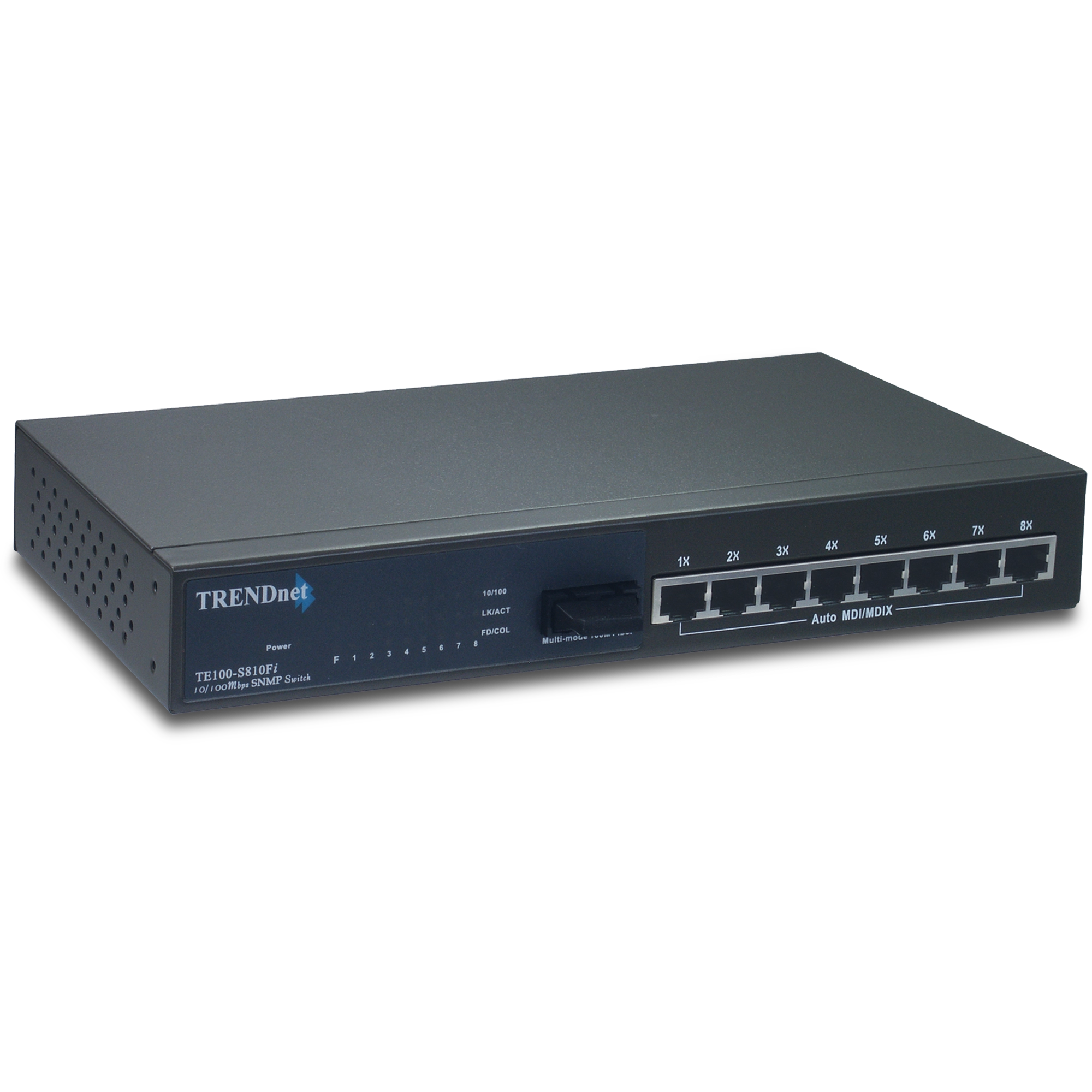

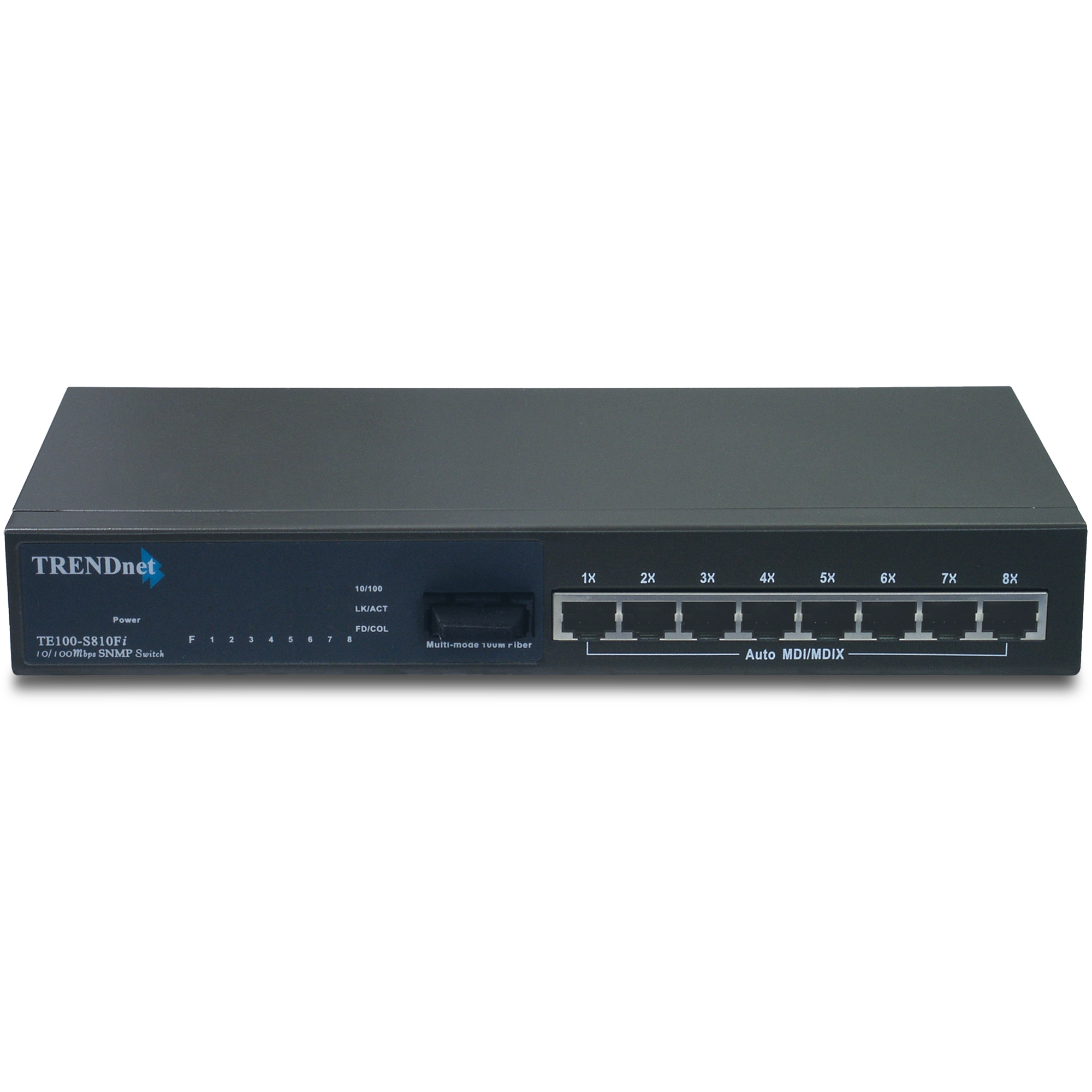

Switch Gerenciável Layer 2 10/100 Mbps 8 portas com Porta 100Base-FX

TE100-S810Fi

  • 8 x 10/100Mbps Auto-Negotiation Fast Ethernet ports
  • 1 x 100Base-FX SC type Multi-Mode Fiber Port
  • Supports Layer 2 features such as Port Trunking, Load Balancing, SNMP, IGMP, VLAN and more
  • 1.8Gbps switching capacity

DISCONTINUED PRODUCT

The TE100-S810Fi  has been discontinued. For a list of discontinued products, click here.

Ficha técnica

Datasheet (English)
Nome do arquivo: EN_Spec_TE100-S810Fi.pdf
Data: 6/7/2011
Tamanho de arquivo: 3.41 MB
Download Email
Datasheet (Français)
Nome do arquivo: FR_Spec_TE100-S810Fi.pdf
Data: 6/7/2011
Tamanho de arquivo: 3.41 MB
Download Email
Datasheet (Deutsch)
Nome do arquivo: GE_Spec_TE100-S810Fi.pdf
Data: 6/7/2011
Tamanho de arquivo: 3.41 MB
Download Email
Datasheet (Español)
Nome do arquivo: SP_Spec_TE100-S810Fi.pdf
Data: 6/7/2011
Tamanho de arquivo: 3.41 MB
Download Email
Datasheet (Pусский)
Nome do arquivo: RU_Spec_TE100-S810Fi.pdf
Data: 6/7/2011
Tamanho de arquivo: 2.10 MB
Download Email

Guia de Instalação Rápida

Guia de Instalação Rápida (English)
Nome do arquivo: EN_QIG_TE100-S800i_S810Fi.pdf
Data: 1/9/2007
Tamanho de arquivo: 673.65 KB
Download
Guia de Instalação Rápida (Français)
Nome do arquivo: FR_QIG_TE100-S800i_S810Fi.pdf
Data: 1/9/2007
Tamanho de arquivo: 676.14 KB
Download
Guia de Instalação Rápida (Deutsch)
Nome do arquivo: GE_QIG_TE100-S800i_S810Fi.pdf
Data: 1/9/2007
Tamanho de arquivo: 677.75 KB
Download
Guia de Instalação Rápida (Português)
Nome do arquivo: PO_QIG_TE100-S800i_S810Fi.pdf
Data: 6/21/2007
Tamanho de arquivo: 799.72 KB
Download
Guia de Instalação Rápida (Español)
Nome do arquivo: SP_QIG_TE100-S800i_S810Fi.pdf
Data: 1/9/2007
Tamanho de arquivo: 675.24 KB
Download
Guia de Instalação Rápida (Pусский)
Nome do arquivo: RU_QIG_TE100-S800i_S810Fi.pdf
Data: 1/9/2007
Tamanho de arquivo: 895.05 KB
Download

Guia do Usuário

User Guide
Nome do arquivo: UG_TE100-810Fi.pdf
Data: 6/7/2011
Tamanho de arquivo: 2.83 MB
Download

Imagem(ns) do Produto

JPEG Image
Tamanho de arquivo: : 291.05 KB
Data: : 12/8/2005
Download
TIFF Image
Tamanho de arquivo: : 2.64 MB
Data: : 12/8/2005
Download
JPEG Image
Tamanho de arquivo: : 275.06 KB
Data: : 12/8/2005
Download
TIFF Image
Tamanho de arquivo: : 2.77 MB
Data: : 12/8/2005
Download
ROHS compliant WEEE crossed-out bin symbol.
When logging into the web management interface the browser crashes or elements are not displayed properly. What should I do?
If you encounter problems when logging into the web management interface, you may need to temporarily disable your Antivirus software. Antivirus software installed with additional web browser components (such as the AVG® Anti-Virus Surf Shield component under the LinkScanner feature) may cause probl...
Hardware
Padrões
  • IEEE 802.3 10Base-T Ethernet; IEEE802.3u 100Base-TX Fast Ethernet
  • IEEE 802.3x Controle deFluxo; IEEE 802.1D Spanning Tree IEEE 802.1q Tag-based VLAN;IEEE 802.1p Class of Service
  • IEEE 802.3ad Agregação deLink
Interface
  • 8 Portas Fast Ethernet 10/100 Mbps RJ45Auto-MDIX
  • 1 Porta Fibra SC100Base-FX
Encaminhamento de Pacotes e Taxa deFiltragem
  • 100 M Ethernet: 148.800 pacotes por segundopor porta
  • 10 M Ethernet: 14.880 pacotes por segundo porporta
Cabeamento
  • Fast Ethernet: UTP/STP Cat. 5, EIA/TIA-568100-Ohm, 100 metros máx
  • Fibra: (50/125um, 62.5/125um), 2 kmmáx.
Porta Console
  • RS-232, Porta Serial fêmea de 9 Pinos (Caboserial M-M incluído)
Protocolo/Topologia
  • (CSMA/CD) / Estrela
Buffer de Memória
  • 2 Mbits Data Buffer
Tabela Endereço Filtros
  • 8K MAC Entradas de Endereços
Largura de Banda
  • Até 1.8 Gbps
Display de LEDs
  • Power, Link/Activity, FullDuplex/Collision
Alimentação
  • Entrada: 100 a 240 VAC, 50/60 Hz Fonte deAlimentação Interna
Consumo
  • 17 Watt
Dimensões
  • 250 x 133 x 37 mm
Peso
  • 1,08 Kg.
Temperatura
  • Operação: 0° a 45° C
  • Armazenagem:-40° a 70° C
Umidade
  • 10% a 90% sem condensação
Certificados/Segurança
  • FCC, CE
Software
Gerenciamento
  • Gerenciamento via Web, Porta RS-232 paraGerenciamento Console, Telnet
Trunk
  • Máx 4 Grupos ( até 4 portas por grupo)
Classe de Serviço
  • Suporta Prioridade Alta e Baixa
QoS
  • Suporta 8 Níveis de Prioridade e Mapeamentopara Priority Quere Alto/Baixo para Classe de Serviço
VLAN
  • Até 256 grupos VLAN e até 4094 VLANID
IP Multicast
  • IGMP Snooping até 256 grupos 2 Tipos de ModoQuery : Habilitar/Desabilitar ou Auto Query
Database de Filtragem
  • Trava de endereço MAC Porta Estática, filtroMAC e Segurança de Porta
Port Mirror
  • Até 8 portas
Controle Broadcast
  • Nenhum, 5%, 10%, 15%, 20%, 25%
Spanning Tree
  • Suporte IEEE 802.1d
Padrão RFC
  • RFC1157 SNMP, RFC 1213 MIB II, Bridge MIB, RFC1643 Ethernet Like, RFC 1493 Bridge MIB, RFC 1757 RMON1, RFC1215 Trap, RFC 768 UDP, RFC 783 TFTP, RFC 791 IP, RFC 792ICMP, RFC 854 TELNET Server/Client, RFC 1112 IGMP, RFC 2068HTTP, private MIB, RFC 2674 VLAN MIB

CONTEÚDO DA EMBALAGEM
  • TE100-S810Fi
  • CD-ROM (User's Guide)
  • Quick Installation Guide
  • RS-232 Cable / Power Cord

Todas as referências à velocidade são apenas para fins comparativos. As especificações, tamanho e formato do produto estão sujeitos a alterações sem aviso prévio, e a aparência real do produto pode ser diferente da descrita aqui.
