Промышленный Гбит Передатчик питания по Ethernet PoE+

TI-E100 (Version v1.0R)

  • Простая установка
  • Протяженность 100 м при общем расстоянии до 200 м (656 фт.)
  • Гирляндное соединение до 2 единиц для общего расширения сети питания по Ethernet PoE до 300 м (984 фт.)*
  • Поддержка PoE (15.4 Вт) и PoE+ (30 Вт)
  • Широкий диапазон рабочих температур от -40 ° до 75 ° C (-40 ° - 167 ° F)
  • Прочный металлический корпус класса IP30
  • Удобный настенный дизайн
  • Внешний адаптер питания не требуется
  • NDAA / TAA compliant
NDAA/TAA Compliant

Промышленный Гбит Передатчик питания по Ethernet PoE+ компании TRENDnet, модель TI-E100, при одном соединении PoE+ расширяет сеть до 100 м (328 фт.) для удаленной установки PoE / PoE+. Промышленный передатчик питания по Ethernet PoE+ автоматически определяет соединение PoE или PoE+, а затем расширяет его на общую протяженность до 200 м (656 фт.) от источника питания по Ethernet PoE+. Модель TI-E100 промышленного передатчика питания по Ethernet PoE+ имеет удобный настенный дизайн для возможных вариантов установки. Гирляндное соединение до 2 промышленных передатчиков питания по Ethernet PoE+ для общего расширения сети питания по Ethernet PoE+ до 300 м (984 фт.).

Сетевая схема, показывающая коммутатор PoE/PoE+, подключенный к промышленным гигабитным удлинителям PoE+ через кабель Ethernet.

Питание по Ethernet PoE

Расширяет одно сетевое соединение PoE / PoE + до 100 м (328 фт.) для удаленной установки PoE или PoE +.

Сетевая схема, показывающая два промышленных гигабитных удлинителя PoE+, подключенных друг к другу. Цилиндрическая камера с маркировкой PoE+ IP Camera подключена к одному из удлинителей.

Гирляндное соединение

Гирляндное соединение до 3 передатчиков для общего расширения сети питания по Ethernet PoE+ до 400 м (1.312 фт.).

Графика с четырьмя значками: вибрация, температура, удар и степень защиты IP30.

Дизайн промышленного качества

Создан для жестких условий, с погодным режимом IP30 и диапазоном рабочих температур от -40° до 75°C (от -40° до 167° F)

На рисунке изображен склад с выделенной камерой слева, соединенный линией с надписью PoE/PoE+ 100m/328ft (PoE 5.93W, PoE+: 11.14W). В центре TI-E100 показан в корпусе с линией подключения с маркировкой PoE/PoE+ 100m/328ft (PoE: 8,89 Вт, PoE+: 20,44 Вт), ведущей к другому TI-E100 в корпусе. Эта конфигурация распространяется на серверную комнату, соединенную линией с маркировкой PoE/PoE+ 100m/328ft.

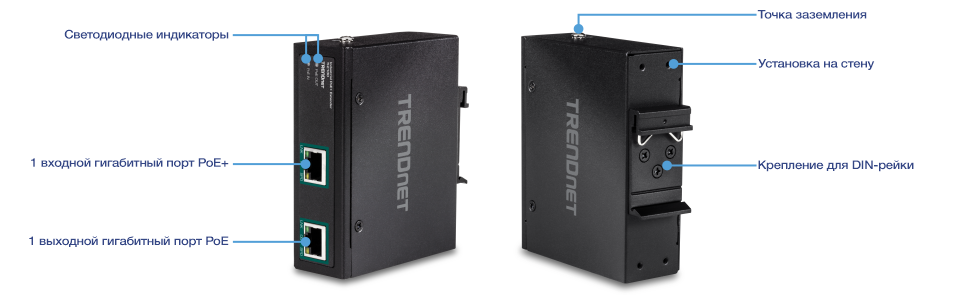

На рисунке показан вид TI-E100 под углом спереди со светодиодными индикаторами, одним гигабитным портом PoE+ на входе и одним гигабитным портом PoE+ на выходе. Слева вид под задним углом обозначен точкой заземления, настенным креплением и креплением на DIN-рейку.

Расстояние расширения

Расширяет сетевое соединение PoE / PoE + на дополнительные 100 м до общей протяженности до 200 м (656 фт.) от источника питания по Ethernet PoE

PoE/PoE+

Удобная технология автоматического распознавания обеспечивает правильную мощность, необходимую для питания устройств PoE (15.4 Вт) или PoE + (30 Вт)

Гигабитные порты

Передатчик питания по Ethernet PoE имеет один Гбит порт ввода PoE + и один Гбит порт вывода PoE+

Гирляндное соединение

Не требуется внешнее питание: это экономит время и уменьшает стоимость установки

Гирляндное соединение

Соединение до 2 промышленных передатчиков питания по Ethernet PoE+ TI-E100 для общего расширения сети питания по Ethernet PoE+ до 300 м (984 фт.).

Дизайн промышленного качества

Создан для жестких условий, с погодным режимом IP30 и диапазоном рабочих температур от -40° до 75°C (от -40° до 167° F)

Светодиодные индикаторы

Светодиодные индикаторы показывают состояние устройства

Стандарты
  • IEEE 802.3
  • IEEE 802.3u
  • IEEE 802.3x
  • IEEE 802.3ab
  • IEEE 802.3af
  • IEEE 802.3at
Интерфейсы устройства
  • 1 входной гигабитный порт PoE+
  • 1 выходной гигабитный порт PoE
  • Светодиодные индикаторы
  • Крепление для DIN-рейки
  • Установка на стену
  • Точка заземления
Скорость передачи данных
  • Для обычного Ethernet: 10 Мбит/с (полудуплекс), 20 Мбит/с (полный дуплекс)
  • Для скоростного Ethernet: 100 Мбит/с (полудуплекс), 200 Мбит/с (полный дуплекс)
  • Для гигабитных сетей: 2000 Мбит/с (полный дуплекс)
Рабочие характеристики
  • Буфер памяти данных: 128МБ
  • Таблица MAC-адресов: 11 тыс. записей
  • Jumbo-кадры: 9 Кбит
Особенности
  • Удлиняет сетевое соединение PoE/PoE+ на дополнительные 100 метров
  • Каскадирование до 2 устройств при общем расстоянии до 300 м (984фт.) при входной мощности в 50 В
  • Каскадирование до 3 устройств при общем расстоянии до 400 м (1312 фт.) при входной мощности в 56 В
  • Электростатический разряд 6 кВ, Воздух 8 кВ и Защита от перенапряжений 2 кВ
PoE
  • Входная мощность: 15,4 Вт / 30 Вт / 60 Вт
  • Выходная мощность: 15,4 Вт / 30 Вт
  • Макс. потребление: 3.5 Вт (не PoE)
Корпус
  • Металлический корпус класса IP30
  • Крепление для DIN-рейки
  • Установка на стену
  • Точка заземления
  • Контакт 6 кВ, воздух 8 кВ и защита от электростатического разряда
  • Защита от перенапряжения 2 кВ
Рабочий диапазон температуры
  • - 40° — 75° C (-40° — 167° F)
Рабочая влажность
  • Макс. 90% без конденсата
Размеры
  • 103 x 80 x 32mm (4 x 3,1 x 1,25 дюйм.)
Вес
  • 172 г (6 унц.)
Сертификаты
  • CE
  • FCC
  • IEC EN60950-1
  • Амортизатор (IEC 60068-2-27)
  • Падение (IEC 60068-2-32)
  • Вибрация (IEC 60068-2-6)
Гарантия
  • 3 года

Содержимое упаковки
  • TI-E100
  • Руководство по быстрой установке
  • DIN-рейка и настенный монтажный комплект

*Каждый дополнительный расширитель, добавленный к цепочке, уменьшит общий доступный бюджет питания по Ethernet PoE.

Все значения скорости приведены только в целях сравнения. Технические характеристики, размер и форма продукта могут быть изменены без предварительного уведомления, а фактический внешний вид продукта может отличаться от описанного в настоящем документе.
