12-Портовый Гбит автоматизированный коммутатор контроля доступа PoE+

TPE-3012LS (Version v1.0R)

8 х гигабитных порта PoE+
2 гигабитных порта
2 х SFP-слота
Бюджет мощности питания по Ethernet PoE в 110 Вт
Простотой в использовании веб-интерфейс управления
Поддержка IPv6, LACP, VLAN, QoS, и отслеживание IGMP-пакетов
Расширение сигнала PoE+ до 656 футов/200 м со скоростью 10 Мбит/с
4-разрядный светодиодный дисплей на передней панели обеспечивает статистику мощности PoE
GUI-интерфейс режима наблюдения для упрощенной настройки и мониторинга сети
Обнаружение устройств для ONVIF-совместимых IP-камер и сетевых видеорегистраторов NVR
Загрузка планов здания для создания электронной карты устройств наблюдения
Изменение настроек IP-адреса IP-камеры
Обновление прошивки IP-камеры
Изменение имя пользователя и пароля администратора IP-камеры
Управление пропускной способностью каждого порта
802.1Q, MAC, Контроль доступа, поддержка голосовой сети VLAN
IEEE 802.1p QoS с поддержкой планирования очередей
Пропускная способность 24 Гбит/с
IEEE 802.1p QoS с поддержкой планирования очередей
NDAA / TAA compliant (U.S. and Canada only)

Серия Гбит автоматизированных коммутаторов контроля доступа PoE+ компании TRENDnet разработана для упрощения установки и управления сетями видеонаблюдения, в особенности для интеграторов и установщиков. Данные коммутаторы ONVIF оптимизированы для индустрии видеонаблюдения; режим наблюдения имеет графический интерфейс приборной панели с подробной информацией о коммутаторе и каждом подключенном устройстве PoE. Подключите ONVIF-совместимые IP-камеры и сетевые видеорегистраторы NVR для более расширенных возможностей, таких как изменение настроек IP-адреса устройства, просмотр видео с отдельной IP-камеры в GUI-интерфейсе коммутатора. Автоматизированные коммутаторы контроля доступа также представляют собой самовосстанавливающиеся коммутаторы PoE с автоматическим восстановлением устройств PoE и планирование мощности.

Установщики и интеграторы могут сэкономить на стоимости оборудования и сократить время установки с помощью Гбит автоматизированных коммутаторов контроля доступа PoE+ компании TRENDnet, обеспечивающих до 30 Вт питания и данных PoE на порт по существующим кабелям Ethernet. Контроль портов PoE включает в себя включение / выключение PoE, проверку подключения PD и планирование мощности. Проверка подключения PD - это автоматическая функция самовосстановления коммутатора PoE, которая пытается восстановить не отвечающее устройство PoE, подключенное к коммутатору. Если устройство PoE, такое как PoE камера, перестает отвечать на команды, коммутатор, совместимый с ONVIF, автоматически перезагрузит порт PoE, чтобы попытаться восстановить устройство.

Данные коммутаторы PoE+ ONVIF оснащены 4-разрядным светодиодным дисплеем, показывающим общую мощность PoE, доступную мощность и мощность на порт. Они также поддерживают PoE+ на большие расстояния до 656 футов / 200 м со скоростью до 10 Мбит / с. Автоматизированные Гбит коммутаторы контроля доступа PoE+ компании TRENDnet также оснащены слотами SFP для поддержки приложений на базе оптоволоконной сети.

Расширенные функции управляемого коммутатора включают LACP для группировки портов с целью увеличения пропускной способности между коммутаторами, VLAN для сегментирования и изоляции групп виртуальных локальных сетей, качество обслуживания (QoS) для определения приоритетов трафика, контроль пропускной способности портов и мониторинг SNMP, что делает данные коммутаторы ONVIF надежным решением для сетей малого и среднего бизнеса. Повысьте производительность голосовой связи, изолировав и установив приоритет трафика VoIP от обычного трафика данных с помощью простой в использовании функции голосовой VLAN.

Штриховой рисунок сетевого коммутатора с облачком с речевым пузырем для управления приборной панелью.

Управление автоматизированным наблюдением

Данные управляемые коммутаторы ONVIF оптимизированы для индустрии видеонаблюдения; режим наблюдения имеет графический интерфейс приборной панели с подробной информацией о коммутаторе и каждом подключенном устройстве.

Схема, показывающая сетевой коммутатор, подключенный к различным протоколам управления сетью. Облако с меткой «Сеть» подключается к пяти блокам с маркировкой VLAN, IGMP, QoS, RMON и SNMP, которые подключены к расположенному ниже сетевому коммутатору. Коммутатор оснащен несколькими портами Ethernet, что демонстрирует его способность управлять несколькими сетевыми функциями.

Универсальность комбинирования

Управляемые функции включают в себя списки контроля доступа, VLAN, отслеживание сетевого трафика IGMP, качество обслуживания (QoS), RMON, SNMP-прерывание и системный журнал для мониторинга и гибкой интеграции сети.

Схема, показывающая сетевой коммутатор, подключенный к камере видеонаблюдения с помощью одного кабеля. Кабель также подключается к иконке в форме сердца с линией сердцебиения внутри, символизирующей живое устройство Check. Значок с молнией и знаком «плюс» рядом с камерой обозначает питание через Ethernet (PoE), указывая на то, что камера получает питание и данные через одно и то же соединение.

Проверка работоспособности устройства PoE

Проверка подключения PD - это автоматическая функция самовосстановления коммутатора PoE, которая пытается восстановить не отвечающее устройство PoE, подключенное к коммутатору. Если устройство PoE, такое как PoE камера, перестает отвечать на команды, коммутатор, совместимый с ONVIF, автоматически перезагрузит порт PoE, чтобы попытаться восстановить устройство.

Дизайн оборудования

Имеет Гбит порты с питанием по PoE+, слоты SFP для подключения по волоконно-оптическому кабелю и установочные кронштейны для установки в стойке 1U 19”

Питание по Ethernet

Каждый управляемый коммутатор ONVIF c питанием по Ethernet PoE+ обеспечивает до 30Вт мощности на порт и передает данные на устройства PoE по одному кабелю Ethernet

Режим наблюдения

Коммутаторы ONVIF оптимизированы для индустрии видеонаблюдения, они имеют графический интерфейс приборной панели с полезной информацией о коммутаторе и каждом подключенном устройстве

С большим радиусом действия и c питанием по Ethernet PoE+

PoE+ на большие расстояния до 656 футов / 200 м со скоростью до 10 Мбит/с

4-разрядный светодиодный дисплей PoE

4-Разрядный 7-сегментный светодиодный дисплей для просмотра общей мощности, доступной мощности и мощности на порт

Поддержка IPv6

Коммутаторы ONVIF поддерживают конфигурации IPv6 и обнаружение соседей IPv6

Управление трафиком

Функции управляемого коммутатора включают в себя: Агрегация каналов, 802.1Q VLAN, голосовая VLAN, VLAN наблюдения, RSTP, MSTP, обнаружение обратной связи, QoS и управление полосой пропускания портов

Диагностика

Удобный диагностический тест кабеля и статистика трафика помогают устранить неполадки в сети

Монитор

RMON, SNMP и отображение портов - решения для контроля администратором

Стандарты	IEEE 802.1d IEEE 802.1p IEEE 802.1Q IEEE 802.1s IEEE 802.1w IEEE 802.1X IEEE 802.1ab IEEE 802.3 IEEE 802.3u IEEE 802.3x IEEE 802.3z IEEE 802.3ab IEEE 802.3ad IEEE 802.3af IEEE 802.3at IEEE 802.3az

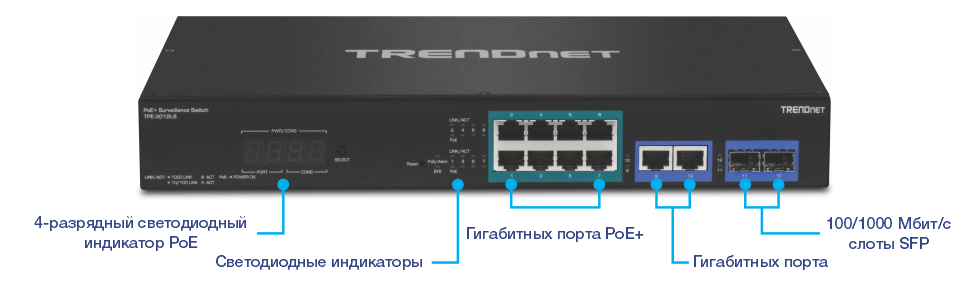

Интерфейс устройства	8 х гигабитных порта PoE+ 2 гигабитных порта 2 x 100/1000 Мбит/с слоты SFP Светодиодные индикаторы 4-разрядный светодиодный индикатор PoE (общий бюджет мощности, номинальная мощность, потребление на порт)
Скорость передачи данных	Ethernet: 10 Мбит/с (полудуплекс), 20 Мбит/с (полный дуплекс) Быстрый Ethernet: 100 Мбит / с (полудуплекс), 200 Мбит / с (полный дуплекс) Гбит Ethernet : 2000 Мбит / с (полный дуплекс)
Характеристики	Коммутационная матрица: 24 Гбит/с RAM-буфер 512 Мбит Таблица MAC-адресов: 8K записей Jumbo-кадры: 10 Кбит Режим пересылки: сохранение и пересылка Скорость обслуживания пакетов: 17.8 млн пакетов в секунду (размер пакета 64 байта)
Управление	Веб-интерфейс HTTP / HTTPS - стандартный режим или режим наблюдения Интерфейс командной строки CLI (Telnet / SSHv2) SNMP v1, v2c, v3 Поддержка IPv4/IPv6 Несколько учетных записей пользователей Таблица динамических / статических одноадресных MAC-адресов: Включение или выключение режима энергосбережения 802.3az для каждого порта Системный журнал Уровни серьезности регистрации системных сообщений Зеркало порта (передача, прием, один к одному, многие к одному) ICMPv4/ICMPv6 Traceroute LLDP Диагностический тест кабеля SFP DDM (Цифровой-диагностический-мониторинг) UDLD (Обнаружение однонаправленной ссылки) Ошибка порта отключена / состояние Errdisable Пинг схема обеспечения безопасности
MIB	RMON MIB RFC 1271 IPV4 База управляющей информации Запрос комментариев 1213 (только чтение) SNMP MIB RFC 3415
Связующее дерево	STP (Связующее дерево) RSTP (быстрое связующее дерево) MSTP (множественное связующее дерево)
Агрегирование каналов	Статическое агрегирование каналов и динамический протокол LACP (до 8 групп)
Качество обслуживания (QoS)	Класс обслуживания 802.1p (CoS) DSCP (Точка кода дифференцированных услуг) Управление пропускной способностью каждого порта Планирование очередей: Строгий приоритет (SP), циклический взвешенный алгоритм (WRR)
VLAN	Множественные управляемые назначения VLAN Маркированная VLAN 802.1Q Сеть VLAN на базе MAC Наблюдение VLAN Голосовая VLAN До 256 групп VLAN, диапазон идентификаторов 1-4094
Многоадресная передача	Отслеживание сетевого трафика IGMP v2/v3 Немедленный / быстрый выход IGMP Генератор запросов IGMP Таблица динамических / статических многоадресных MAC-адресов MVR (Регистрация Многоадресной сети VLAN) До 1K многоадресных записей
Контроль доступа	Аутентификация на основе портов 802.1X (Локальная база данных пользователей, RADIUS, Гостевая сеть VLAN) Отслеживание DHCP-пакетов / Опция 82 Кольцевое обнаружение Предотвращение отказа в обслуживании (DoS) Управление штормом (широковещательный, неизвестная многоадресная передача, неизвестная одноадресная передача, мин: 16 Кбит/с) Предотвращение блокировки головных узлов (HoL) Защита от подделки IP-адреса / IP-MAC-порт-VLAN компоновка Защищенные порты Получение информации об ограничении безопасности порта / MAC-адреса (до 255 записей)
Управляющий список (ACL)	MAC-Адрес (VLAN ID, EtherType, 802.1p) IPv4 (протокол IP, порт TCP / UDP, 802.1p, DSCP, флаг TCP, тип ICMP, код ICMP)
Режим наблюдения (ONVIF)	GUI-интерфейс режима наблюдения для упрощенной настройки и мониторинга сети Обнаружение устройства для ONVIF-совместимых устройств, таких как IP-камеры и сетевые видеорегистраторы NVR Загрузить планы этажей для создания визуального обзора сети Изменить конфигурацию IP-адреса камеры Обновление прошивки IP-камеры Изменение имя пользователя и пароля администратора IP-камеры
PoE	Баланс мощности PoE: 110 Вт 802.3at: До 30 Вт на каждый порт (порты 1-8) Режим PoE A: Контакты 1,2 и контакты 3,6 для напряжения Планирование мощности питания по Ethernet Проверка работоспособности PD Защита от сверхтока и короткого замыкания
Питание	Входная мощность: 100-240 В переменного тока, 50-60 Гц, внутренний источник питания Макс. потребление: 10 Вт (нет нагрузки PoE)
Защита от перенапряжений	6 кВ (порты 9 и 10)
Кулеры/Акустика	Без кулеров
MTBF	434,157 часов
Рабочий диапазон температуры	0° – 40° C (32° – 104° F)
Рабочая влажность	Макс. 90% без конденсата
Размеры	330 x 230 x 44,45mm (12,9 x 9,1 x 1,75 дюйма) Монтажная стойка 1U
Вес	2.26 кг (4,98 фунтов)
Сертификаты	CE FCC ETL
Гарантия	3 года

Содержимое упаковки

TPE-3012LS
Руководство по быстрой установке
Сетевой кабель (1,5 м / 5 фут.)
Комплект для монтажа в стойку

Все значения скорости приведены только в целях сравнения. Технические характеристики, размер и форма продукта могут быть изменены без предварительного уведомления, а фактический внешний вид продукта может отличаться от описанного в настоящем документе.
