16-Портовый Промышленный Гбит L2 Управляемый Коммутатор с DIN-рейкой

TI-G160i-M (Version v1.0R)

16 х Гбит портов
Коммутационная способность 32 Гбит / с
Корпус из твердого металла класса IP30
Включает в себя монтажный кронштейн для DIN-рейки
Диапазон рабочих температур: -10° – 75° C (14° – 167° F)
Поддержка LACP, STP / RSTP, VLAN и отслеживание IGMP-пакетов
IEEE 802.1p QoS с поддержкой планирования очередей
Управление пропускной способностью каждого порта
Входное питание с двойным резервированием и защитой от перегрузок
Сигнализационный выход, вызванный отключением питания
Электропитание продается отдельно (модели: TI-M6024, TI-S12024, TI-S12048, TI-S24048, TI-S15052, TI-S24052)
NDAA / TAA compliant (U.S. and Canada only)

DISCONTINUED PRODUCT

The TI-G160i-M (Version v1.0R) has been discontinued. For a list of discontinued products, click here.

16-Портовый Промышленный Гбит L2 Управляемый Коммутатор с DIN-рейкой компании TRENDnet, модель TI-G160i-M, обеспечивает расширенные функции управления с коммутационной способностью 32 Гбит/с. Пользователи могут подключить шестнадцать устройств к коммутатору для высокоскоростных гигабитных сетевых подключений. Коммутатор оснащен металлическим корпусом с защитой IP30, который выдерживает высокую степень вибрации и ударов и работает в широком температурном диапазоне от -10 ° до 75 ° C (14 ° - 167 ° F) в производственных условиях.

График, показывающий два значка: вибрация и удар.

Ударная и вибрационная стойкость

Данный промышленный L2 управляемый коммутатор рассчитан на удары (EN 60068-2-27), свободное падение (EN 60068-2-32) и вибрацию (EN 60068-2-6).

Сетевая диаграмма, показывающая облако с меткой «Сеть», подключенное к компонентам VLAN, QoS, RMON и IGMP, подключенным к коммутатору.

Универсальность комбинирования

Управляемые функции L2 включают в себя VLAN, отслеживание сетевого трафика IGMP, резервирование канала, удаленный сетевой мониторинг, SNMP-прерывание и системный журнал для мониторинга и гибкой интеграции сети.

На графике отображаются два значка: температура и степень защиты IP30.

Промышленный дизайн

Промышленный L2 управляемый коммутатор оснащен металлическим корпусом с защитой IP30 и работает в широком температурном диапазоне от -10 ° до 75 ° C (14 ° - 167 ° F).

На иллюстрации показан склад с увеличенным TI-G160i-M посередине. Он выделяет ПЛК в складской зоне, еще один ПЛК в производственной зоне и хост SCADA в серверной комнате, демонстрируя возможность подключения по всему зданию.

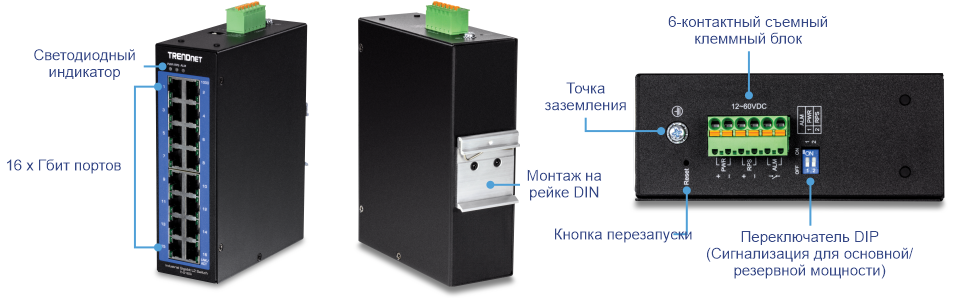

На рисунке показано несколько видов TI-G160i-M. Слева вид под углом спереди обозначен светодиодными индикаторами и 16 гигабитными портами. На втором изображении показан вид под задним углом, помеченный креплением на DIN-рейку. Третий вид, вид сверху, помечен 6-контактной съемной клеммной колодкой, точкой заземления, кнопкой сброса и DIP-переключателем (Alarm for Primary/RPS power).

Сетевые порты

16 Гбит портов

Управление 2-го уровня

Широкий выбор конфигураций сетей, совместимых с: 802.3ad, Частная сеть VLAN, VLAN 802.1Q, RTSP, обнаружение закольцовывания, Класс обслуживания 802.1p (CoS), управление пропускной способностью портов и планирование очереди QoS

Контроль доступа

Такие функции, как ACL, фильтрация MAC /порт, 802.1X, RADIUS совместимы с контролем доступа в многоуровневую сеть.

Монитор

RMON, SNMP, ловушка SNMP и зеркалирование портов поддерживают решения для административного мониторинга.

Крепление для DIN-рейки

Корпус из твердого металла класса IP30 включает в себя монтажный кронштейн для DIN-рейки

Мощность коммутации

Коммутационная способность 32 Гбит / с

Резервная мощность

Двойные резервные входы питания с защитой от перегрузки (электропитание продается отдельно: TI-M6024)

реле сигнализации

Реле сигнализации, вызванное отключением питания основной и / или резервной мощности

Jumbo-кадр

Посылает большие пакеты или Jumbo-кадры (до 10 КБ), повышая таким образом производительность

Широкий диапазон температур

Промышленный коммутатор работает в широком температурном диапазоне от -10 ° до 75 ° C (14 ° - 167 ° F)

Ударная и вибрационная стойкость

Рассчитан на удары (EN 60068-2-27), свободное падение (EN 60068-2-32) и вибрацию (EN 60068-2-6)

Точка заземления

Точка заземления защищает оборудование от внешних электрических перенапряжений

Стандарты

IEEE 802.1d
IEEE 802.1p
IEEE 802.1Q
IEEE 802.1w
IEEE 802.1X
IEEE 802.1ab
IEEE 802.1ax
IEEE 802.3u
IEEE 802.3x
IEEE 802.3ab
IEEE 802.3ad
IEEE 802.3az

Интерфейс устройства

16 х Гбит портов
6-контактный съемный клеммный блок (основная /резервная мощность выход и мощность на выходе реле сигнализации)
Переключатель DIP (Сигнализация для основной/ резервной мощности)
Светодиодные индикаторы
Кнопка перезапуски

Скорость передачи данных

Для обычного Ethernet: 10 Мбит/с (полудуплекс), 20 Мбит/с (полный дуплекс)
Для скоростного Ethernet: 100 Мбит/с (полудуплекс), 200 Мбит/с (полный дуплекс)
Для гигабитного Ethernet: 2000 Мбит/с (полный дуплекс)

Представление

Коммутационная матрица: 32 Гбит/с
RAM-буфер 512KB
Таблица MAC-адресов: 8K записей
Jumbo-кадры: 10 Кбит
Режим пересылки: сохранение и пересылка
Скорость пересылки: 23.8 Мбит / с (размер пакета в 64 байта)

Управление

Веб-интерфейс GUI с поддержкой HTTP
CLI: Telnet / SSHv2
SNMP v1, v2c, v3
Ловушка SNMP (до 5 приемников)
RMON группы 1/2/3/9
Резервное копирование и восстановление конфигурации устройства, обновление прошивки, перезагрузка и сброс настроек по умолчанию.
Несколько учетных записей администратора или с доступом только для чтения
Включение или выключение режима энергосбережения для каждого порта
Статические MAC входные данные
Статические одноадресные записи
LLDP (протокол обнаружения канального уровня)
Карта устройства Netlite
Обнаружение устройства ONVIF
SNTP
Предупреждение SMTP
Системный журнал
Статистика / использование порта
Монитор трафика
Зеркало порта: один к одному, многие к одному
Контроль шторма: Широковещание, многоадресная рассылка, отказ поиска адресата (минимальный предел: 1 импульс в секунду)
Обнаружение закольцовывания
Реле DHCP / опция 82
Modbus/TCP
ERPS (Ethernet Ring Protection Switching) G8032v2

MIB

MIB II RFC 1213
Мост MIB RFC 1493
RMON (Группа 1,2,3,9) RFC 2819 RFC 1757

Связующее дерево

Протокол IEEE 802.1d STP (протокол связующего дерева)
IEEE 802.1w RSTP (протокол быстрого связующего дерева)
Фильтр BPDU, защита и защита корня

Агрегирование каналов

Статическое агрегирование каналов и динамический протокол LACP 802.1ax/802.3ad (до 8 групп)

Качество обслуживания (QoS)

Класс обслуживания 802.1p (CoS)
DSCP (Точка кода дифференцированных услуг)
Управление пропускной способностью каждого порта
Планирование очереди: строгая очередь приоритетов (SP), Циклический взвешенный алгоритм (WRR), Взвешенные справедливые очереди (WFQ)

VLAN

Маркированная VLAN 802.1Q
Сеть VLAN на базе MAC
Изоляция портов
До 256 групп VLAN, диапазон идентификаторов 1-4094

Многоадресная рассылка

Отслеживание сетевого трафика IGMP v1, v2, v3
Генератор запросов IGMP
Быстрый / немедленный выход IGMP
До 256 многоадресных групп
Статические многоадресные записи

Контроль доступа

Аутентификация 802.1X (Локальная база данных пользователей, RADIUS, назначение гостевой сети VLAN)
Отслеживание / скрининг DHCP
Список доверяемых хостов и IP-адресов для административного доступа
Получение информации об ограничении безопасности порта / MAC-адреса (до 100 записей на порт)
Статический / динамический контроль ARP

ACL

MAC-адрес отправителя / получателя
IP-адрес отправителя / получателя
Интерфейс отправителя
VLAN ID
Тип Ether
Порт TCP / UDP 1-65535

Особые характеристики

Обнаружение устройства Netlite и отображение карты в GUI-интерфейсе
Безопасность порта: Получение информации об ограничении MAC-адреса по каждому порту
Реле DHCP / опция 82 и поддержка отслеживания / экранировки сервера DHCP
Широкий диапазон рабочих температур
Двойные резервные входы питания
Сигнализационное реле, вызванное отключением питания
Защита от перенапряжения и СПЗ

Питание

Мощность (основная) терминального ввода: 12 - 60 В постоянного тока (TI-S12048 продается отдельно)
Мощность (резервная) терминального ввода: 12 - 60 В постоянного тока (TI-S12048 продается отдельно)
Совместимый источник питания: TI-M6024 (60W), TI-S12048 (120W), TI-S24048 (240W) продаются отдельно
Макс. потребление: 12 Вт

Терминальный блок

Резервные входы питания, контакт сигнализационного реле, 6-контактный
Диапазон проводов: 0.5 мм^2 - 2.5 мм^2
Одножильный провод (AWG): 12-26
Скрученный провод (AWG): 12-26
Длина оголённой части провода: 10-11 мм

Переключатель DIP

Переключатель	Статус	Функция
1	OFF	Отключить аварийное реле для входной мощности PWR
1	ON	Включить аварийное реле в случае сбоя электропитания для входной мощности PWR
2	OFF	Отключить аварийное реле для входной мощности RPS
2	ON	Включить аварийное реле в случае сбоя электропитания для входной мощности RPS

Релейный выход сигнализации

Релейные выходы с допустимой токовой нагрузкой 1 А, 24 В постоянного тока
Режим разомкнутой цепи при подключении одного источника питания
Режим разомкнутой цепи при подключении двух источников питания

Электрическая распределительная коробка

Коробка с режимом IP30 с металлическим корпусом
Безвентиляторное пассивное охлаждение
Крепление для DIN-рейки
Точка заземления
Защита от ESD (Ethernet): 8 кВ постоянного тока
Защита от перенапряжений (мощность) 2 кВ постоянного тока

MTBF

1,072,674 ч. при 25° C
177,143 ч. при 75° C

Рабочая температура

-10° – 75° C (14° – 167° F)

Рабочая влажность

Макс. 95% без конденсата

Размеры

160 x 120 x 50mm (6,3 x 4,72 x 1,97 Дюйма)

Вес

884 г (1,95 фунта)

Сертификаты

CE
FCC
Амортизатор (IEC 60068-2-27)
Падение (IEC 60068-2-32)
Вибрация (IEC 60068-2-6)

Гарантия

3 год

Содержимое упаковки

TI-G160i-M
0
Руководство по быстрой установке

Все значения скорости приведены только в целях сравнения. Технические характеристики, размер и форма продукта могут быть изменены без предварительного уведомления, а фактический внешний вид продукта может отличаться от описанного в настоящем документе.
