16-Портовый Промышленный Гбит Коммутатор с DIN-рейкой и с питанием по Ethernet PoE+

TI-PG162 (Version v1.0R)

  • 14 х гигабитных порта PoE+
  • 2 x Гбит SFP слоты
  • Бюджет мощности питания по Ethernet PoE в 240 Вт
  • Коммутационная способность 32 Гбит / с
  • Переключатель из закаленного металла класса IP30
  • Включает в себя монтажный кронштейн для DIN-рейки и настенные монтажные кронштейны
  • Широкий диапазон рабочих температур: -40° – 75° C (-40° – 167° F)
  • Несколько входов питания обеспечивают резервное питание с защитой от тока перегрузки
  • Сигнализационный выход, вызванный отключением питания
  • Блок питания продается отдельно (модели: TI-S48048)
  • NDAA / TAA compliant
NDAA/TAA Compliant

Промышленные Гбит Коммутаторы на DIN-рейке с питанием по Ethernet PoE+ компании TRENDnet обеспечивают сетевое подключение в особо трудных условиях эксплуатации, экономя при этом затраты на установку и время установки благодаря использованию технологии Power over Ethernet. Каждый Промышленный Гбит Коммутатор на DIN-рейке с питанием по Ethernet PoE+ оснащен прочным металлическим корпусом с защитой IP30, который выдерживает высокую степень вибрации и ударов и работает как при высоких, так и при низких температурах в диапазоне от -40° до 75°C (-40° - 167° F) в производственных условиях. Наши модели прочных промышленных коммутаторов с питанием по Ethernet PoE+ оснащены медными Гбит портами PoE+ для высокоскоростных подключений к устройствам и слотами SFP, которые поддерживают модули 1000Base-FX для удаленных оптоволоконных сетей.

Установщики и интеграторы могут сэкономить на стоимости оборудования и сократить время установки с помощью Промышленных Гбит Коммутаторов на DIN-рейке с питанием по Ethernet PoE+ компании TRENDnet, обеспечивающих до 30 Вт питания и данных PoE на порт по существующим кабелям Ethernet. Благодаря технологии PoE данных промышленных коммутаторов с питанием по Ethernet PoE+ пользователям необходим только один комплект кабелей для передачи данных и питания. С помощью этого прочного промышленного коммутатора с питанием по Ethernet PoE+ объедините в сеть такие сетевые устройства PoE, как мощные точки беспроводного доступа, IP-камеры, системы VoIP-телефонов, декодеры IPTV, средства управления доступом и многое другое.

TI-PG162 с двумя подключенными устройствами (камера и точка доступа), использующими бюджет питания PoE+ в 240 Вт.

Питание по Ethernet PoE+

Этот прочный промышленный коммутатор c питанием по Ethernet PoE+ имеет бюджет мощности питания по Ethernet PoE+ в 240 Вт для устройств с питанием по Ethernet, до 30 Вт мощности PoE+ на порт.

TI-PG162, подключенный к двум внешним источникам питания (v1 и v2) с выходом для сигнализации.

Резервное питание

Несколько входов питания промышленного коммутатора c питанием по Ethernet PoE+ обеспечивают резервное питание с защитой от сверхтоков перегрузки, сводя к минимуму время простоя сети (блоки питания продаются отдельно).

Четыре иконки, каждая из которых представляет различные функции или защиты: Устройство с Линиями Вибрации: указывает на вибро- или ударопрочность, Термометр: означает устойчивость к температурам, Молния: представляет электрическую устойчивость или защиту от электрических перенапряжений, Текст “IP30”: указывает на конкретный уровень защиты от проникновения (IP) от пыли и воды.

Промышленная усиленная конструкция

Оснащен прочным корпусом с защитой IP30, который выдерживает высокую степень вибрации, ударов и работает в широком температурном диапазоне от -40°- 75° C (-40° - 167° F).

Прибрежная платформа, расположенная в океане, рядом с которой плавают дельфины. Выделены различные технологические компоненты, в том числе устройство TI-PG162, ПЛК, взрывозащищенная камера и хост SCADA. Круглые вставки подчеркивают эти ключевые компоненты, демонстрируя детализированные функции передней панели, такие как порты и индикаторы. Сцена демонстрирует интеграцию передовых технологий для мониторинга и управления деятельностью морских нефтяных платформ.

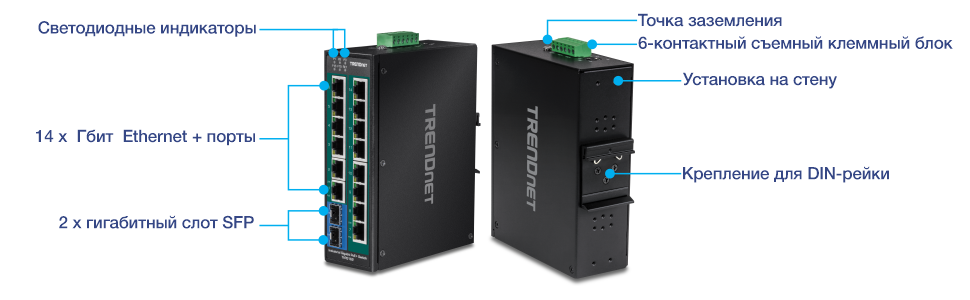

Вид спереди промышленного сетевого коммутатора TRENDnet выделяет несколько особенностей: светодиодные индикаторы вверху, четырнадцать гигабитных портов PoE+ посередине и два гигабитных слота SFP внизу. Вид сзади показывает дополнительные функции: точка заземления вверху, шестиконтактная съемная клеммная колодка под ней, отверстия для настенного монтажа посередине и крепление на DIN-рейку внизу. Коммутатор предназначен для промышленных сред, предлагает несколько вариантов монтажа и надежные возможности подключения.

Питание по Ethernet PoE+

Промышленные коммутаторы c питанием по Ethernet PoE+ обеспечивают питание устройств через Power over Ethernet с мощностью PoE+ до 30 Вт на порт

Гигабитные порты

Медные Гбит порты PoE+ для высокоскоростных подключений между устройствами и промышленным неуправляемым коммутатором c питанием по Ethernet PoE+ и слоты SFP, которые поддерживают модули 1000Base-FX для удаленных оптоволоконных сетей

Монтажный кронштейн для DIN-рейки / настенные монтажные кронштейны

Прочный промышленный коммутатор c питанием по Ethernet PoE+ имеет металлический корпус класса IP30, включая монтажный кронштейн для DIN-Рейки и настенное крепление

Резервное питание

Несколько входов питания промышленных коммутаторов c питанием по Ethernet PoE+ обеспечивают резервное питание с защитой от тока перегрузки (блок питания продается отдельно, модель: TI-S48048)

Реле сигнализации

Реле сигнализации, вызванное отключением питания основной и / или резервной мощности

Jumbo-кадры

Поддерживает большие пакеты или Jumbo-кадры (до 9 Кбайт) для повышения производительности

Широкий диапазон температур

Широкий диапазон рабочих температур от -40 ° до 75 ° C (-40 ° - 167 ° F) позволяет устанавливать устройство в экстремальных промышленных условиях с горячей или холодной рабочей средой

Ударная и вибрационная стойкость

Данные прочные промышленные коммутаторы c питанием по Ethernet PoE+ рассчитаны на удары (EN 60068-2-27), свободное падение (EN 60068-2-32) и вибрацию (EN 60068-2-6)

Электромагнитное соответствие

Соответствует промышленным сертификатам EMS (IEC 61000-4-2) ПАЗ: Контакт: 6 кВ | Воздух: 8 кВ, (IEC 61000-4-4) Быстрый Переходный Режим: Мощность: 2 кВ | Сигнал: 2 кВ (61000-4-5) Выброс напряжения: Мощность: 2 кВ | Сигнал: 2 кВ

Точка заземления

Промышленный коммутатор c питанием по Ethernet PoE+ имеют точку заземления для защиты оборудования от внешних электрических перенапряжений

Стандарты
  • IEEE 802.3
  • IEEE 802.3u
  • IEEE 802.3ab
  • IEEE 802.3x
  • IEEE 802.3z
  • IEEE 802.3af
  • IEEE 802.3at
Интерфейс устройства
  • 14 х Гбит Ethernet + порты
  • 2 х гигабитный слот SFP
  • 6-контактный съемный клеммный блок
  • Светодиодные индикаторы
  • Крепление для DIN-рейки
  • Установка на стену
  • Точка заземления
Скорость передачи данных
  • Для обычного Ethernet: 10 Мбит/с (полудуплекс), 20 Мбит/с (полный дуплекс)
  • Для высокоскоростного Ethernet: 100 Мбит/с (полудуплекс), 200 Мбит/с (полный дуплекс)
  • Гбит Ethernet : 2000 Мбит / с (полный дуплекс)
  • SFP: 2000 Мбит / с (полный дуплекс)
Характеристики
  • Буфер памяти данных: 512 Кбайт
  • Коммутационная Матрица: 32 Гбит/с
  • Таблица MAC-адресов: 8 тыс. записей
  • Jumbo-кадры: 9 Кбит
  • Скорость пересылки: 23.8 Мбит / с (размер пакета в 64 байта)
Особенности
  • Компоненты повышенной прочности, рассчитанные на экстремальные температуры
  • Несколько резервных входов питания
  • Электростатический разряд 6 кВ, воздух 8 кВ и защита от перенапряжения 2 кВ
  • Низкопрофильный дизайн
Мощность постоянного тока
  • Вход: 48 – 56 В постоянного тока
  • Рекомендуемый источник питания: TI-S48048 (продается отдельно)
  • Макс. потребление: 13 Вт (не PoE)
Опциональный адаптер питания (48VDC3000, продается отдельно)
  • Вход: 100 – 240 В пост. тока, 50/60 Гц, 2 А
  • Выход: 48 В постоянного тока, 3,34 А, 160 Вт макс.
PoE
  • Баланс мощности PoE: 240 Вт
Терминальный блок
  • Несколько входов питания, контакт сигнализационного реле, 6-контактный
  • Диапазон проводов: 0.34 мм^2 - 2.5 мм^2
  • Одножильный провод (AWG): 12-24/14-22
  • Многожильный провод (AWG): 12-24/14-22
  • Крутящий момент: 5 фунт. – дюйм / 0,5 Нм / 0,56 Нм
  • Длина оголенной части провода: 7 - 8 мм
Контакт реле сигнализации
  • Релейные выходы с допустимой токовой нагрузкой 1 А, 24 В постоянного тока
  • Режим разомкнутой цепи при подключении двух источников питания
  • Режим разомкнутой цепи при подключении только одного источника питания
MTBF
  • 504,738 ч. при 50° C
  • 222,000 ч. при 75° C
Корпус
  • Металлический корпус класса IP30
  • Крепление для DIN-рейки
  • Установка на стену
  • Точка заземления
  • Защита от контакта 6 кВ
  • Защита воздуха 8 кВ
  • Защита от перенапряжения 2 кВ
Рабочий диапазон температуры
  • - 40° – 75° C (-40° – 167° F)
Рабочая влажность
  • Макс. 95% без конденсата
Размеры (Д х Ш х В)
  • 155 x 120 x 48mm (6 x 4,7 x 1,9 дюйм.)
Вес
  • 562g (19,8 унц.)
Сертификаты
  • CE
  • FCC
  • MET
  • Амортизатор (IEC 60068-2-27)
  • Падение (IEC 60068-2-32)
  • Вибрация (IEC 60068-2-6)
Гарантия
  • 3 года

Содержимое упаковки
  • TI-PG162
  • Руководство по быстрой установке
  • Съемная клеммная колодка
  • DIN-рейка и настенный монтажный комплект

Все значения скорости приведены только в целях сравнения. Технические характеристики, размер и форма продукта могут быть изменены без предварительного уведомления, а фактический внешний вид продукта может отличаться от описанного в настоящем документе.
