10-Портовый промышленный Гбит L2 управляемый коммутатор с DIN-рейкой

TI-G102i (Version v1.1R)

  • 8 гигабитных порта
  • 2 х SFP-слота
  • Поддерживает модули SFP 100 / 1000Base-FX
  • Пропускная способность 20 Гбит/с
  • Корпус из твердого металла класса IP30
  • Включает в себя монтажный кронштейн для DIN-рейки
  • Широкий диапазон рабочих температур от -40 ° до 75 ° C (-40 ° - 167 ° F)
  • Поддержка LACP, STP / RSTP, VLAN и отслеживание IGMP-пакетов
  • IEEE 802.1p QoS с поддержкой планирования очередей
  • Управление пропускной способностью каждого порта
  • Двойные резервные входы питания с защитой от перегрузки
  • Сигнализационный выход, вызванный отключением питания
  • Поддержка Ethernet переключения кольца на резерв (ERPSv2)
  • Электропитание продается отдельно (модели: TI-M6024)
  • NDAA / TAA compliant
NDAA/TAA Compliant

Линейка промышленных Гбит L2 управляемых коммутаторов с DIN-рейкой компании TRENDnet имеет расширенные управляемые функции L2 с улучшенными средствами управления трафиком для удовлетворения растущих потребностей современных сетей малого и среднего бизнеса. Каждый промышленный L2 управляемый коммутатор оснащен металлическим корпусом с защитой IP30, который выдерживает высокую степень вибрации и ударов и работает в широком температурном диапазоне от -40 ° до 75 ° C (-40 ° - 167 ° F) в производственных условиях. Наши модели промышленных L2 управляемых коммутаторов оснащены медными Гбит портами для высокоскоростных подключений к устройствам и слотами SFP, которые поддерживают модули 100Base-FX и 1000Base-FX для удаленных оптоволоконных сетей.

Данный устанавливаемый в стойке промышленный L2 управляемый коммутатор поставляется с интуитивным веб-интерфейсом управления. Каждый промышленный L2 управляемый коммутатор компании TRENDnet поддерживает расширенные средства управления трафиком, устранение неполадок и мониторинг SNMP. Расширенные функции управляемого коммутатора включают LACP для группировки портов с целью увеличения пропускной способности между коммутаторами, VLAN для сегментирования и изоляции групп виртуальных локальных сетей, качество обслуживания (QoS) для определения приоритетов трафика, контроль пропускной способности портов и мониторинг SNMP, что делает каждый промышленный L2 управляемый коммутатор компании TRENDnet надежным решением для сетей малого и среднего бизнеса.

TI-G642i в сетевой схеме с сетевым коммутатором справа, на котором выделены четыре ключевые функции: VLAN (Виртуальная локальная сеть), QoS (Качество обслуживания), RMON (Удаленный мониторинг), IGMP (Протокол управления интернет-группами).

Универсальность комбинирования

Управляемые функции L2 включают в себя VLAN, отслеживание сетевого трафика IGMP, резервирование канала, удаленный сетевой мониторинг, SNMP-прерывание и системный журнал для мониторинга и гибкой интеграции сети.

Два значка, представляющих различные функции или защиты. Устройство с линиями вибрации: указывает на устойчивость к вибрации или ударам. Молния: Обозначает электрическое сопротивление или защиту от перенапряжений.

Ударная и вибрационная стойкость

Данный промышленный L2 управляемый коммутатор рассчитан на удары (EN 60068-2-27), свободное падение (EN 60068-2-32) и вибрацию (EN 60068-2-6).

Два значка, представляющих различные функции или защиты. Текст «IP30»: Указывает на определенный уровень защиты от проникновения (IP) от пыли и воды. Термометр: Обозначает устойчивость к температуре.

Промышленный дизайн

Промышленный L2 управляемый коммутатор оснащен металлическим корпусом с защитой IP30 и работает в широком температурном диапазоне от -40 ° до 75 ° C (-40 ° - 167 ° F).

На рисунке показан склад с увеличенным TI-G102i посередине. Он выделяет ПЛК в складской зоне, еще один ПЛК в производственной зоне и хост SCADA в серверной комнате, демонстрируя возможность подключения по всему зданию.

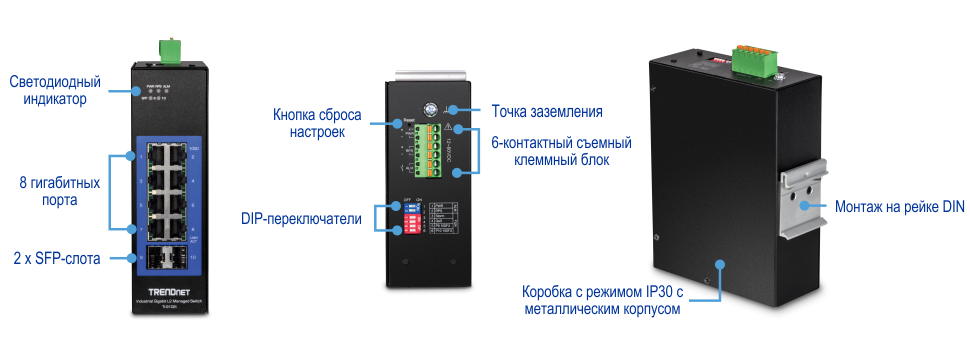

На рисунке показано несколько видов TI-G102i. Слева вид спереди обозначен светодиодными индикаторами, восемью гигабитными портами и двумя слотами SFP. Средний вид сверху помечен кнопкой сброса, точкой заземления, 6-контактной съемной клеммной колодкой и DIP-переключателями. Справа вид с бокового заднего угла обозначен металлическим корпусом со степенью защиты IP30 и креплением на DIN-рейку.

Сетевые порты

Гбит порты для высокоскоростного сетевого подключения и слоты SFP для удаленных оптоволоконных сетей

Управление трафиком

Управляемые функции L2 включают в себя 802.1Q, MAC и VLAN изоляцию портов, отслеживание IGMP-пакетов, управление пропускной способностью каждого порта / 802.1p / DSCP / планирование очередей (SPQ / WRR), STP / протокол быстрого связующего дерева RSTP и агрегацию каналов для гибкой интеграции сети

Контроль доступа

Управляемые функции управления доступом включают в себя ACLs, соединение IP-MAC-портов, проверку ARP, 802.1X RADIUS, определение MAC-адресов, отслеживание DHCP и защиту от подделки IP-адреса, что обеспечивает промышленным L2 управляемым коммутаторам многоуровневый контроль доступа к сети

Мониторинг системы

Функции мониторинга включают в себя SNMP v1 / v2c / v3, поддержку MIB, SNMP-прерывание, группы RMON (1, 2, 3, 9), SMTP оповещение, системный журнал, зеркалирование портов и SFP DDMI

Монтаж на рейке DIN

Металлический корпус класса IP30 включает в себя настенные монтажные кронштейны для промышленного L2 управляемого коммутатора

Резервная мощность

Двойные резервные входы питания с защитой от перегрузки (электропитание продается отдельно)

Реле сигнализации

Реле сигнализации, вызванное отключением питания основной и/или резервной мощности промышленного L2 управляемого коммутатора

Jumbo-кадр

Отправляет большие пакеты или Jumbo-кадры (до 10 Кбайт) для повышения производительности промышленного L2 управляемого коммутатора

Широкий диапазон температур

Широкий диапазон рабочих температур от -40 ° до 75 ° C (-40 ° - 167 ° F) позволяет устанавливать устройство в экстремальных промышленных условиях с горячей или холодной рабочей средой

Ударная и вибрационная стойкость

Рассчитан на удары (EN 60068-2-27), свободное падение (EN 60068-2-32) и вибрацию (EN 60068-2-6)

Точка заземления

Точка заземления защищает оборудование от внешних электрических перенапряжений промышленного L2 управляемого коммутатора

Стандарты
  • IEEE 802.1d
  • IEEE 802.1p
  • IEEE 802.1Q
  • IEEE 802.1w
  • IEEE 802.1X
  • IEEE 802.1ab
  • IEEE 802.1ax
  • IEEE 802.3u
  • IEEE 802.3x
  • IEEE 802.3z
  • IEEE 802.3ab
  • IEEE 802.3ad
  • IEEE 802.3az
Интерфейс устройства
  • 8 х гигабитных портов
  • 2 x 100/1000 Мбит/с слоты SFP
  • 6-контактный съемный клеммный блок (основная /резервная мощность выход и мощность на выходе реле сигнализации)
  • DIP-переключатели
  • Светодиодный индикатор
  • Кнопка сброса настроек
Скорость передачи данных
  • Ethernet: 10 Мбит/с (полудуплекс), 20 Мбит/с (полный дуплекс)
  • Быстрый Ethernet: 100 Мбит / с (полудуплекс), 200 Мбит / с (полный дуплекс)
  • Гбит Ethernet : 2000 Мбит / с (полный дуплекс)
Характеристики
  • Коммутационная матрица: 20 Гбит/с
  • RAM-буфер 512KB
  • Таблица MAC-адресов: 8K записей
  • Jumbo-кадры: 10 Кбит
  • Режим пересылки: сохранение и пересылка
  • Скорость обслуживания пакетов: 14,88 млн пакетов в секунду (размер пакета 64 байта)
Управление
  • Веб-интерфейс GUI с поддержкой HTTP
  • CLI: Telnet / SSHv2
  • SNMP v1, v2c, v3
  • Ловушка SNMP (до 5 приемников)
  • RMON группы 1/2/3/9
  • Резервное копирование и восстановление конфигурации устройства, обновление прошивки, перезагрузка и сброс настроек по умолчанию.
  • Несколько учетных записей администратора или с доступом только для чтения
  • Включение или выключение режима энергосбережения для каждого порта
  • Статические MAC входные данные
  • LLDP (протокол обнаружения канального уровня)
  • Карта устройства Netlite
  • Обнаружение устройства ONVIF
  • SNTP
  • Предупреждение SMTP
  • Системный журнал
  • Статистика / использование порта
  • Монитор трафика
  • Зеркало порта: один к одному, многие к одному
  • Контроль шторма: Широковещание, многоадресная рассылка, отказ поиска адресата (минимальный предел: 1 импульс в секунду)
  • Обнаружение закольцовывания
  • Реле DHCP / опция 82
  • Modbus/TCP
  • SFP DDMI (Цифровой мониторинг интерфейса)
  • ERPS (Ethernet Ring Protection Switching) G8032v2
MIB
  • MIB II RFC 1213
  • Мост MIB RFC 1493
  • RMON (Группа 1,2,3,9) RFC 2819 RFC 1757
Связующее дерево
  • Протокол IEEE 802.1d STP (протокол связующего дерева)
  • Протокол IEEE 802.1w RSTP (протокол быстрого связующего дерева)
  • Фильтр BPDU, защита и защита корня
  • IEEE 802.1s Протокол Multiple Spanning Tree (MTSP)*
Агрегирование каналов
  • Статическое агрегирование каналов и динамический протокол LACP 802.3ad (до 3 групп)
Качество обслуживания (QoS)
  • Класс обслуживания 802.1p (CoS)
  • DSCP (Точка кода дифференцированных услуг)
  • Управление пропускной способностью каждого порта
  • Планирование очереди: строгая очередь приоритетов (SP), Циклический взвешенный алгоритм (WRR), Взвешенные справедливые очереди (WFQ)
VLAN
  • 802.1Q тегированная сеть VLAN
  • Сеть VLAN на базе MAC
  • Изоляция портов
  • До 256 групп VLAN, диапазон идентификаторов 1-4094
Многоадресная рассылка
  • Отслеживание сетевого трафика IGMP v1, v2, v3
  • Генератор запросов IGMP
  • Быстрый выход IGMP
  • До 256 многоадресных групп
  • Статические многоадресные записи
Контроль доступа
  • Аутентификация 802.1X (Локальная база данных пользователей, RADIUS, назначение гостевой сети VLAN)
  • Отслеживание / скрининг DHCP
  • Список доверяемых хостов и IP-адресов для административного доступа
  • Получение информации об ограничении безопасности порта / MAC-адреса (до 100 записей на порт)
  • Статический / динамический контроль ARP
ACL
  • MAC-адрес отправителя / получателя
  • IP-адрес отправителя / получателя
  • Интерфейс отправителя
  • VLAN ID
  • Тип Ether
  • Порт TCP / UDP 1-65535
Особые характеристики
  • Обнаружение устройства Netlite и отображение карты в GUI-интерфейсе
  • Безопасность порта: Получение информации об ограничении MAC-адреса по каждому порту
  • Реле DHCP / опция 82 и поддержка отслеживания / экранировки сервера DHCP
  • Широкий диапазон рабочих температур
  • Двойные резервные входы питания
  • Сигнализационное реле, вызванное отключением питания
  • Защита от перенапряжения и СПЗ
Мощность
  • Мощность (основная) терминального ввода: 12 - 60 В постоянного тока
  • Мощность (резервная) терминального ввода: 12 - 60 В постоянного тока
  • Совместимый источник питания: TI-M6024 (60W), TI-S12048 (120W), TI-S24048 (240W) продаются отдельно
  • Макс. потребление: 13 Вт
Терминальный блок
  • Резервные входы питания, контакт сигнализационного реле, 6-контактный
  • Диапазон проводов: 0.5 мм^2 - 2.5 мм^2
  • Одножильный провод (AWG): 12-26
  • Скрученный провод (AWG): 12-26
  • Длина оголённой части провода: 10-11 мм
Переключатель DIP
Переключатель Статус Функция
1OFF Отключить аварийное реле для входной мощности PWR
ON Включить аварийное реле в случае сбоя электропитания для входной мощности PWR
2OFF Отключить аварийное реле для входной мощности RPS
ON Включить аварийное реле в случае сбоя электропитания для входной мощности RPS
3OFF Управление штормом через конфигурацию переключателя
ON Включить управление штормом (широковещательная и DLF-скорость установлены на 300 импульсов в секунду) Обладает первоочередностью перед конфигурацией переключателя для управления штормом
4OFF Качество обслуживания 802.1p управляется конфигурацией переключателя
ON Включить качество обслуживания 802.1p на портах 1 и 2 (установите приоритет качества обслуживания для метки 4 на портах 1 и 2) Обладает первоочередностью перед конфигурацией переключателя для качества обслуживания 802.1p
5OFF Порт 9 SFP установлен на Гбит скорости в полнодуплексном режиме
ON Порт 9 SFP установлен на скорости 100 Мбит/с в полнодуплексном режиме
6OFF Порт 10 SFP установлен на Гбит скорости в полнодуплексном режиме
ON Порт 10 SFP установлен на скорости 100 Мбит/с в полнодуплексном режиме
Релейный выход сигнализации
  • Релейные выходы с допустимой токовой нагрузкой 1 А, 24 В постоянного тока
  • Режим разомкнутой цепи при подключении одного источника питания
  • Режим разомкнутой цепи при подключении двух источников питания
Электрическая распределительная коробка
  • Коробка с режимом IP30 с металлическим корпусом
  • Безвентиляторное пассивное охлаждение
  • Монтаж на рейке DIN
  • Точка заземления
  • Защита от ESD (Ethernet): 8 кВ постоянного тока
  • Защита от перенапряжений (мощность) 2 кВ постоянного тока
MTBF
  • 617,085 ч. при 25° C
  • 113,378 ч. при 75° C
Рабочая температура
  • -40° – 75° C (-40° – 167° F)
Рабочая влажность
  • Макс. 95% (без конденсата)
Размеры
  • 160 x 120 x 50 mm. (6,3 x 4,72 x 1,97 Дюйма)
Вес
  • 884 г (1,59 унц.)
Сертификаты
  • CE
  • FCC
  • Амортизатор (IEC 60068-2-27)
  • Падение (IEC 60068-2-32)
  • Вибрация (IEC 60068-2-6)
Гарантия
  • 3 год

Содержимое упаковки
  • TI-G102i
  • Руководство по быстрой установке
  • Съемная клеммная колодка
  • Монтажный кронштейн DIN-рейки

*Disclaimer: IEEE 802.1s MSTP (multiple spanning tree protocol) will be added in a future firmware update

Все значения скорости приведены только в целях сравнения. Технические характеристики, размер и форма продукта могут быть изменены без предварительного уведомления, а фактический внешний вид продукта может отличаться от описанного в настоящем документе.
