Одномодовый модуль LC с 4 модулями SFP (10 км)

TEG-MGBS10/4 (Version v4.0R)

Включает четыре модуля TEG-MGBS10
Соответствует стандартам IEEE 802.3z Gigabit Ethernet
Соответствует ANSI Fiber Channel
Совместимость со сменным оптическим приёмопередатчиком (SFP) и соглашением типа Multi Source Agreement (MSA)
Поддерживает скорость передачи данных до 1,25 Гбит/с
Дальность передачи до 10 км (6,2 мили)
Конструкция с низким уровнем электромагнитных помех (EMI)
Поддерживает oдномодовый сетевую передачу 1310 нм
Оптический интерфейс Дуплекс LC
Низкое энергопотребление
NDAA / TAA compliant (U.S. and Canada only)

Одномодовый модуль LC с 4 модулями SFP компании TRENDnet, модель TEG-MGBS10 / 4, включает в себя четыре Гбит оптоволоконных модуля SFP, совместимых со стандартными слотами SFP в сетевых коммутаторах и оптоволоконных медиаконвертерах. Каждый одномодовый модуль SFP оснащен дуплексным интерфейсом подключения по оптоволоконному кабелю LC и поддерживает Гбит одномодовые оптоволоконные соединения для сетевых приложений на большие расстояния.

Схема, показывающая два сетевых устройства, подключенных друг к другу, с тремя компьютерами, подключенными к одному из коммутаторов.

Волоконно-оптические приложения

Оптоволоконные сети на большие расстояния для промышленных предприятий, бизнес-парков и школ.

Сигнальная волна с двунаправленными стрелками, обозначенная как 10 километров (6,2 мили) – 1310 морских миль.

Режим оптического волокна / расстояние

Oдномодовый трансивер работает на расстояниях до 10 км (6,2 мили) на Гбит скоростях.

Иллюстрация оптоволоконного модуля со стрелкой, указывающей на его размещение.

Совместимость

Оперативно заменяемый модуль с помощью разъема SFP, совместимого с MSA, совместимость с оптоволоконными кабелями с дуплексными разъемами типа LC.

Два сетевых коммутатора, каждый из которых имеет несколько портов Ethernet и подключенных устройств. Левый коммутатор имеет три устройства, подключенных с помощью кабелей Ethernet, а правый коммутатор имеет два устройства, подключенных через кабели Ethernet. В оба коммутатора вставлен оптоволоконный модуль приемопередатчика, к каждому модулю которого подключен оптоволоконный кабель. Текст под правым переключателем гласит: Расстояние передачи до 10 км (6,2 мили).

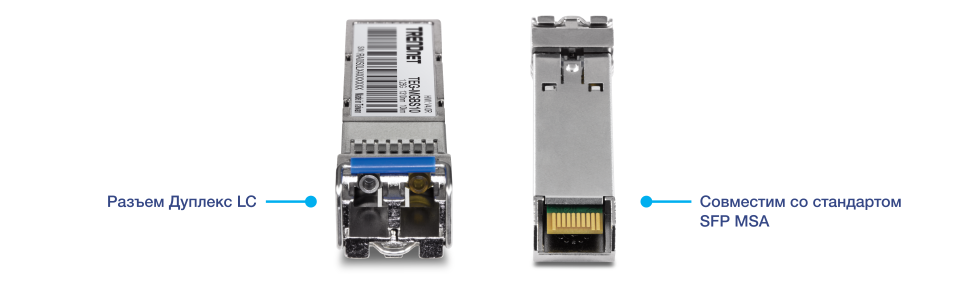

Два вида фирменного модуля приемопередатчика SFP (Small Form-factor Pluggable) компании TRENDnet. На левой стороне показан вид спереди с дуплексным разъемом LC, а на правой стороне показан вид сзади, указывающий на соответствие SFP MSA (Multi-Source Agreement).

Оперативно заменяемый модуль SFP

Оперативно заменяемый трансивер SFP, совместимый с MSA слот SFP

Волоконно-оптическая длина волны

Поддерживает одномодовые передачи 1310 нм

Волоконно-оптическое расстояние

Поддерживает работу в сети на расстоянии до 10 км (6,2 мили)

Волоконно-оптический интерфейс

Дуплексный соединитель типа LC

Стандарты	IEEE 802.3 IEEE 802.3u IEEE 802.3z
Интерфейс устройства	Совместим со стандартом SFP MSA Разъем Дуплекс LC
Скорость передачи данных	1,25 Гбит/с
Длина волны	1310 нм
Оптическая выходная мощность	-9 ~ -3 дБм
Расстояние	10 км (6,2 мили)
Особые характеристики	Подключаемый в "горячем" режиме Металлический корпус
Чувствительность	-22 дБм
Мощность	Макс. потребление: 0,8 Вт
Рабочая температура	0° – 70° C (32° – 158° F)
Рабочая влажность	Макс. 85% (без конденсата)
Размеры	57 x 13 x 12mm (2,2 x 0,5 x 0,5 дюймов) каждый
Вес	18 g (0,6 унций) / единица
Сертификаты	CE FCC
Гарантия	3 года

Содержимое упаковки

4 x TEG-MGBS10
Руководство по быстрой установке

Все значения скорости приведены только в целях сравнения. Технические характеристики, размер и форма продукта могут быть изменены без предварительного уведомления, а фактический внешний вид продукта может отличаться от описанного в настоящем документе.
