Комплект сверхкомпактных адаптеров Powerline AV nano 200

TPL-308E2K   (Version v1.0R)

  • В комплект входят два адаптера TPL-308E
  • 200 Мбит/с через электрическую розетку

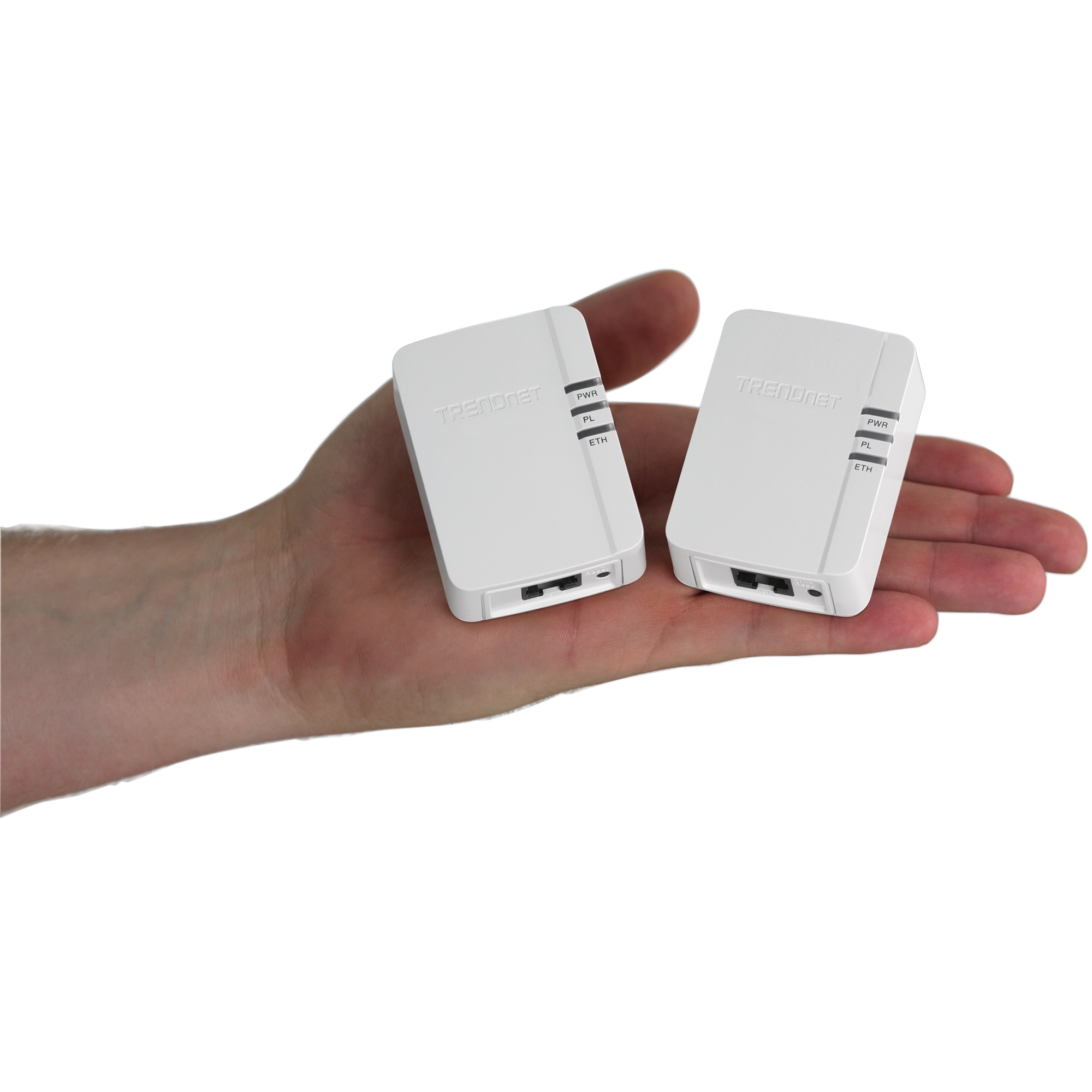

  • Компактная форма бережет пространство
  • Режим Power Save позволяет значительно снизить энергопотребление до70%
  • Используйте одно устройство для передачи и до 3 дополнительных TPL-308Es для приема

DISCONTINUED PRODUCT

The TPL-308E2K (Version v1.0R) has been discontinued. For a list of discontinued products, click here.

Драйвера/Утилиты

Driver / Utility

Date: 12/2012
Version: 6.1.0008
Notes:

  1. Первоначальная версия
  2. Compatible with Windows 8

*Prerequisite: Requires Microsoft® .NET Framework 2.0. Please refer to the Microsoft download center for details on downloading and installing .NET Framework 2.0.


Имя файла : Utility_Powerline(v6.1.0008).zip
SHA-1 Checksum: 92DEED182D68719A8EED8A2D1CA7B86FA16BE9E7
Дата: 28.7.2017
Размер файла: 1.56 MB
Загрузка

Встроенное ПО

Встроенное ПО (All Other Regions)

Date: 1/2013
Version: 1.0.0-06
Date: 1/2013
Note:

  1. Первоначальная версия

*Prerequisite for Software Utility: Requires Microsoft® .NET Framework 2.0.
Please refer to the Microsoft download center for details on downloading and installing .NET Framework 2.0.


Имя файла : FW_TPL-308E_v1.0R(1.0.0-06)-WW.zip
SHA-1 Checksum: 351C7A22CE83BC372F2A822EFF3E089467704B6A
Дата: 28.7.2017
Размер файла: 2.29 MB
Загрузка
Встроенное ПО (North America)

Date: 1/2013
Version: 1.0.0-06
Date: 1/2013
Note:

  1. Первоначальная версия

*Prerequisite for Software Utility: Requires Microsoft® .NET Framework 2.0.
Please refer to the Microsoft download center for details on downloading and installing .NET Framework 2.0.


Имя файла : FW_TPL-308E_v1.0R(1.0.0-06)-NA.zip
SHA-1 Checksum: BE6BAF09B96389368E456954E72494E396773FD2
Дата: 28.7.2017
Размер файла: 2.29 MB
Загрузка

Технические Описания

Datasheet (English)
Имя файла : EN_spec_TPL-308E2K(v1.0R).pdf
Дата: 19.12.2012
Размер файла: 460.67 KB
Загрузка Email
Datasheet (Français)
Имя файла : FR_spec_TPL-308E2K(v1.0R).pdf
Дата: 19.12.2012
Размер файла: 464.16 KB
Загрузка Email
Datasheet (Deutsch)
Имя файла : C:\data\ftp\TPL-308E2K\datasheets\GE_spec_TPL-308E2K(v1.0R).
Дата: 19.12.2012
Размер файла: 463.16 KB
Загрузка Email
Datasheet (Português)
Имя файла : PO_spec_TPL-308E2K(v1.0R).pdf
Дата: 11.2.2016
Размер файла: 339.11 KB
Загрузка Email
Datasheet (Español)
Имя файла : SP_spec_TPL-308E2K(v1.0R).pdf
Дата: 19.12.2012
Размер файла: 475.89 KB
Загрузка Email
Datasheet (Pусский)
Имя файла : RU_spec_TPL-308E2K(v1.0R).pdf
Дата: 19.12.2012
Размер файла: 443.03 KB
Загрузка Email
Datasheet (Italiano)
Имя файла : IT_spec_TPL-308E2K(v1.0R).pdf
Дата: 19.12.2012
Размер файла: 480.22 KB
Загрузка Email

Руководство по быстрой установке

Руководство по быстрой установке
Имя файла : Lineart_Web_TPL-308E_308E2K(V1.0R).pdf
Дата: 19.12.2012
Размер файла: 1.69 MB
Загрузка
Руководство по быстрой установке (EUNL)
Имя файла : EUNL_Web_TPL-308E_308E2K(V1.0R).pdf
Дата: 19.12.2012
Размер файла: 2.19 MB
Загрузка

Руководство пользователя

Руководство пользователя (Français)
Имя файла : FR_UG_TPL-308E_E2K(v1.0R).pdf
Дата: 8.4.2014
Размер файла: 6.56 MB
Загрузка
Руководство пользователя (English)
Имя файла : EN_UG_TPL-308E_E2K(v1.0R).pdf
Дата: 8.4.2014
Размер файла: 1.62 MB
Загрузка

Изображения

JPEG Image
Размер файла: : 189.82 KB
Дата: : 3/14/2013
Загрузка
JPEG Image
Размер файла: : 204.50 KB
Дата: : 3/14/2013
Загрузка
JPEG Image
Размер файла: : 219.27 KB
Дата: : 3/14/2013
Загрузка
TIFF Image
Размер файла: : 2.12 MB
Дата: : 3/14/2013
Загрузка
TIFF Image
Размер файла: : 2.35 MB
Дата: : 3/14/2013
Загрузка
TIFF Image
Размер файла: : 2.42 MB
Дата: : 3/14/2013
Загрузка
ROHS compliant WEEE crossed-out bin symbol.
АППАРАТУРА
Стандарты
  • IEEE 1901, HomePlug® AV, IEEE 802.3, IEEE 802.3x, IEEE 802.3u
Интерфейс
  • 1 Порт 10/100 Мбит/с Auto-MDIX RJ45
  • 1 x Синхронизация/сброс Кнопки
  • Сетевые штырьки
  • A: Северная Америка - тип B (NEMA 5–15)
  • EU: Европа - тип C (CEE 7/16)
  • UK: Великобритания - тип G (BS 1363)
Полоса частот
  • 2 ~ 30 МГц
Модуляция
  • OFDM Модуляция символов при синхронизации соединений, 1024/256/64/8 - QAM, QPSK, BPSK, ROBO Carrier
Протокол
  • TDMA и CSMA/CA
Скорость
  • Линия питания: До 200 Мбит/c **
  • Ethernet: До 200 Мбит/c (Полный дуплекс)
Утилита для обеспечения совместимости ОС
  • Windows 8, Windows 7 (32/64-разр), Vista (32/64-разр), XP (32/64-разр)
Узлы
  • До 4 (макс.)
Смежные сети Powerline
  • До 4 (на электрическую сеть)
Зона покрытия
  • До 300 m (984 футов)
Шифрование
  • 128-разр. стандарт AES (Усовершенствованный стандарт шифрования)

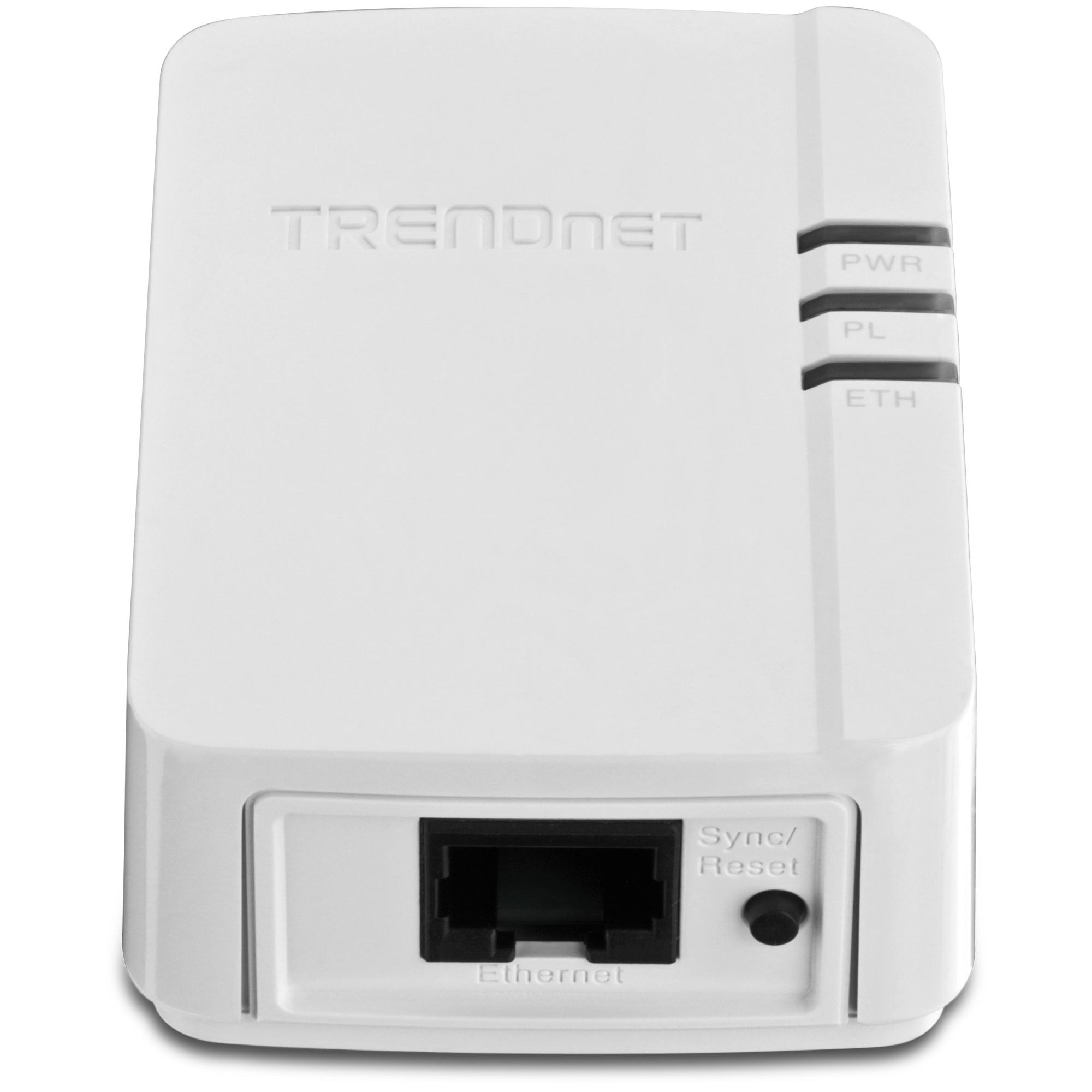

СИД
  • Питание (PWR)
  • Соединение Powerline (PL)
  • Зеленый (наилучшее качество)
  • Желтые (улучшенное)
  • Красный (хорошее)
  • Выкл (нет соединения)
  • Соединение Ethernet (ETH)
  • Горит постоянно (есть соединение)
  • Мигает (передача данных)
  • Выкл (нет соединения)
Кнопки
  • Синхронизация (3 сек.)/сброс (20 сек.)
Габариты (Ш x В x Г)
  • A: 70 x 50 x 43 mm (2,76 x 1,97 x 1,69 дюйма) Для устройства
  • EU: 70 x 50 x 63 mm (2,76 x 1,97 x 2,48 дюйма) Для устройства
  • UK: 70 x 50 x 58 mm (2,76 x 1,97 x 2,28 дюйма) Для устройства
Вес
  • A: 62,4 r (2,2 унц) Для устройства
  • EU: 68 r (2,4 унц) Для устройства
  • UK: 79,4 r (2,8 унц) Для устройства
Источник питания
  • 100~240 В пер. Тока, 50~60 Hz
Потребление
  • Активный режим: 1,75 Вт. (макс.)
  • Режим ожидания: 0,56 Вт. (макс.)
Температура
  • Рабочая температура: 0° ~ 40°C (32° ~ 104°F)
  • Температура хранения: -10° ~ 55°C (14° ~ 131°F)
Влажность
  • Макс 95% (без конденсации)
Сертификация
  • CE, FCC

Содержимое упаковки
  • 2 x TPL-308E units
  • Руководство по быстрой установке
  • CD-ROM (руководство пользователя и служебная программа)
  • 2 x Сетевой кабель (1.5 м / 5 футов)

Все значения скорости приведены только в целях сравнения. Технические характеристики, размер и форма продукта могут быть изменены без предварительного уведомления, а фактический внешний вид продукта может отличаться от описанного в настоящем документе.
