Módulo LC monomodo con longitud de onda dual SFP (10 km)

TEG-MGBS10D3 (Version v5.0R)

Debe asociarse al TEG-MGBS10D5 o a otro módulo compatible
Distancia de transmisión de hasta 10 km (6,21 millas)
Conector tipo LC Simplex (una sola hebra)
Módulo SFP (WDM) bidireccional
Admite tasas de datos de hasta 1.25 Gbps
Admite 1310 nm en Tx y 1550 nm en Rx
Diseño de interferencia electromagnética (EMI) reducida
Compatible con IEEE 802.3z Gigabit Ethernet
Compatible con canal de fibra ANSI
Conforme con Small Form-Factor Pluggable (SFP) y Multi-Source Agreement (MSA)
Bajo consumo eléctrico
Cumple con NDAA / TAA (solo EE. UU. y Canadá)

Los módulos LC monomodo con longitud de onda dual SFP de TRENDnet son compatibles con las ranuras SFP estándar presentes en switches de red y convertidores de fibra. Cada transceptor BiDi SFP monomodo está equipado con una interfaz de conexión de fibra óptica LC Simplex y admite altas velocidades de transferencia de datos de hasta 1.25 Gbps. Todos los módulos de fibra SFP de TRENDnet admiten conexiones para aplicaciones fiables de red de larga distancia.

Diagrama que muestra dos dispositivos de red conectados entre sí, con tres computadoras conectadas a uno de los switches.

Aplicaciones para fibra

Conexión en red por fibra de larga distancia para aplicaciones de fábricas, parques comerciales y planteles escolares.

Una onda de señal con flechas bidireccionales, etiquetada como 10 kilómetros (6,2 millas).

Distancia/modo de fibra

El transceptor SFP multimodo cubre distancias de hasta 10 km (6,21 millas) a velocidades gigabit.

Ilustración de un módulo de fibra con una flecha apuntando hacia él, indicando la ubicación.

Compatibilidad

Conectable en caliente con una ranura SFP conforme con MSA y compatible con cables de fibra con conectores simplex de tipo LC

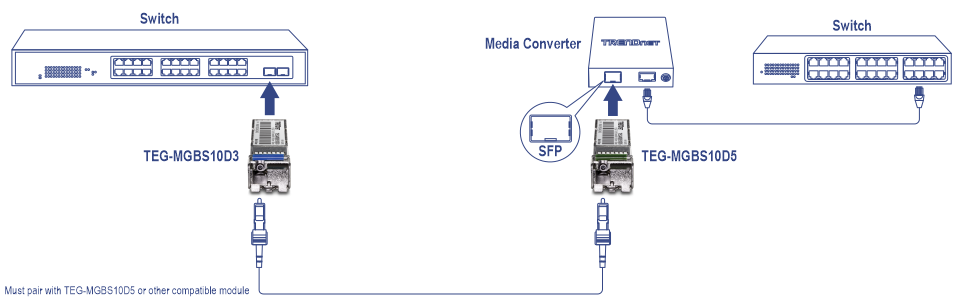

Configuración de red que involucra dos conmutadores, un convertidor de medios y dos módulos SFP etiquetados como TEG-MGBS10D3 y TEG-MGBS10D5. El módulo TEG-MGBS10D3 se conecta al primer interruptor, mientras que el módulo TEG-MGBS10D5 se conecta al convertidor de medios, que a su vez se conecta al segundo interruptor. La configuración ilustra la conexión entre estos dispositivos mediante cables y destaca la necesidad de emparejar el módulo TEG-MGBS10D3 con el módulo TEG-MGBS10D5 u otro módulo compatible.

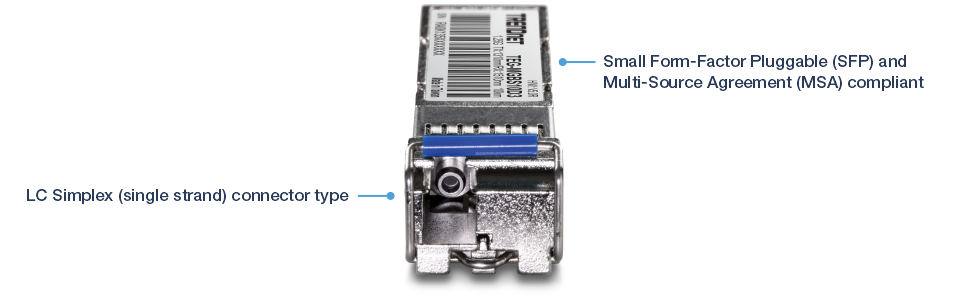

Vista de primer plano de un módulo transceptor conectable de factor de forma pequeño (SFP) con dos anotaciones. La primera anotación apunta al tipo de conector LC Simplex (de un solo hilo). La segunda anotación indica el cumplimiento de los estándares SFP y Multi-Source Agreement (MSA). El módulo tiene una carcasa metálica y una etiqueta de código de barras en la parte superior.

Distancia de fibra

Ideal para redes de largo alcance de hasta 10 km (6,21 millas) de distancia.

Interfaz de fibra

Este transceptor BiDi SFP de fibra monomodo admite conectores simplex de tipo LC

SFP bidireccional

Transmisión: 1310 nm / Recepción: 1550 nm; debe asociarse al TEG-MGBS10D5 o a un módulo SFP compatible

SFP conectable en caliente

Módulo WDM SFP conectable en caliente compatible con una ranura SFP conforme con MSA

Temperatura admitida

Este módulo BiDi SFP está clasificado para un Intervalo de temperaturas de funcionamiento de 0°- 70° C (-32°- 158° F)

Padrões	IEEE 802.3 IEEE 802.3u IEEE 802.3z
Interfaz del dispositivo	Conforme con SFP MSA Conector LC Simplex
Tasa de transferencia de datos	1.25 Gbps
Longitud de onda	TX: 1310 nm RX: 1550 nm
Potencia de salida óptica	-9 ~ -3 dBm
Distancia	10 km (12.4 millas)
Características especiales	Conectable en caliente Carcasa de metal
Sensibilidad	-24 dBm
Alimentación	Consumo máximo: 8.0W
Temperatura de funcionamiento	0° – 70° C (32° – 158° F)
Humedad admitida	Máx. 95% sin condensación
Dimensiones	58 x 13.4 x 12.6mm (2.2 x 0.5 x 0.5 pulgadas)
Peso	2kg (4.5 libras)
Certificaciones	CE FCC
Garantía	3 años

CONTENIDOS DEL PAQUETE

TEG-MGBS10D3
Guía de instalación rápida

Todas las referencias a la velocidad son solo para fines de comparación. Las especificaciones, el tamaño y la forma del producto están sujetos a cambios sin previo aviso, y el aspecto real del producto puede diferir del que se describe en este documento.
