Switch industrial Gigabit PoE+ de montaje en pared y acceso frontal de 8 puertos

TI-PG80F (Version v2.0R)

  • 8 puertos PoE+ Gigabit
  • Potencia PoE total disponible de 200W
  • Capacidad de conmutación de 16 Gbps
  • Admite jumbo frames de hasta 9KB
  • Carcasa reforzada de metal con clasificación IP40
  • Incluye soportes de montaje en DIN-Rail y accesorios de montaje magnético en pared
  • Intervalo de temperaturas de funcionamiento de -40 a 75 °C (-40 a 167 ° F).
  • Entradas de corriente redundantes con protección contra sobrecarga
  • Relé de alarma activado por fallos en el suministro eléctrico
  • La fuente de alimentación se vende por separado (modelos: TI-S24052, TI-S24048, TI-S48048 y 48VDC3000)
  • Cumple con NDAA / TAA
NDAA/TAA Compliant

La serie de switchs Gigabit PoE+ de acceso frontal y montaje en pared de TRENDnet está adaptada para vigilancia IP, IoT y redes de automatización para hogares y empresas. Estos switchs gigabit industriales, planos y reforzados ofrecen acceso frontal a los puertos e interfaces de alimentación para una instalación más fácil. El tamaño compacto y su forma plana los hacen ideales para instalaciones en armarios donde el espacio es limitado. Cada switch industrial de acceso frontal y reforzado cuenta con puertos gigabit PoE+ para conectar dispositivos como puntos de acceso wireless, cámaras IP y dispositivos IoT. Estos switchs reforzados de acceso frontal están equipados con una carcasa de metal con clasificación IP40, diseñada para resistir un alto grado de vibraciones e impactos. Además, funcionan en un amplio intervalo de temperaturas, de -40° a 75° C (-40° a 167° F) en entornos industriales.

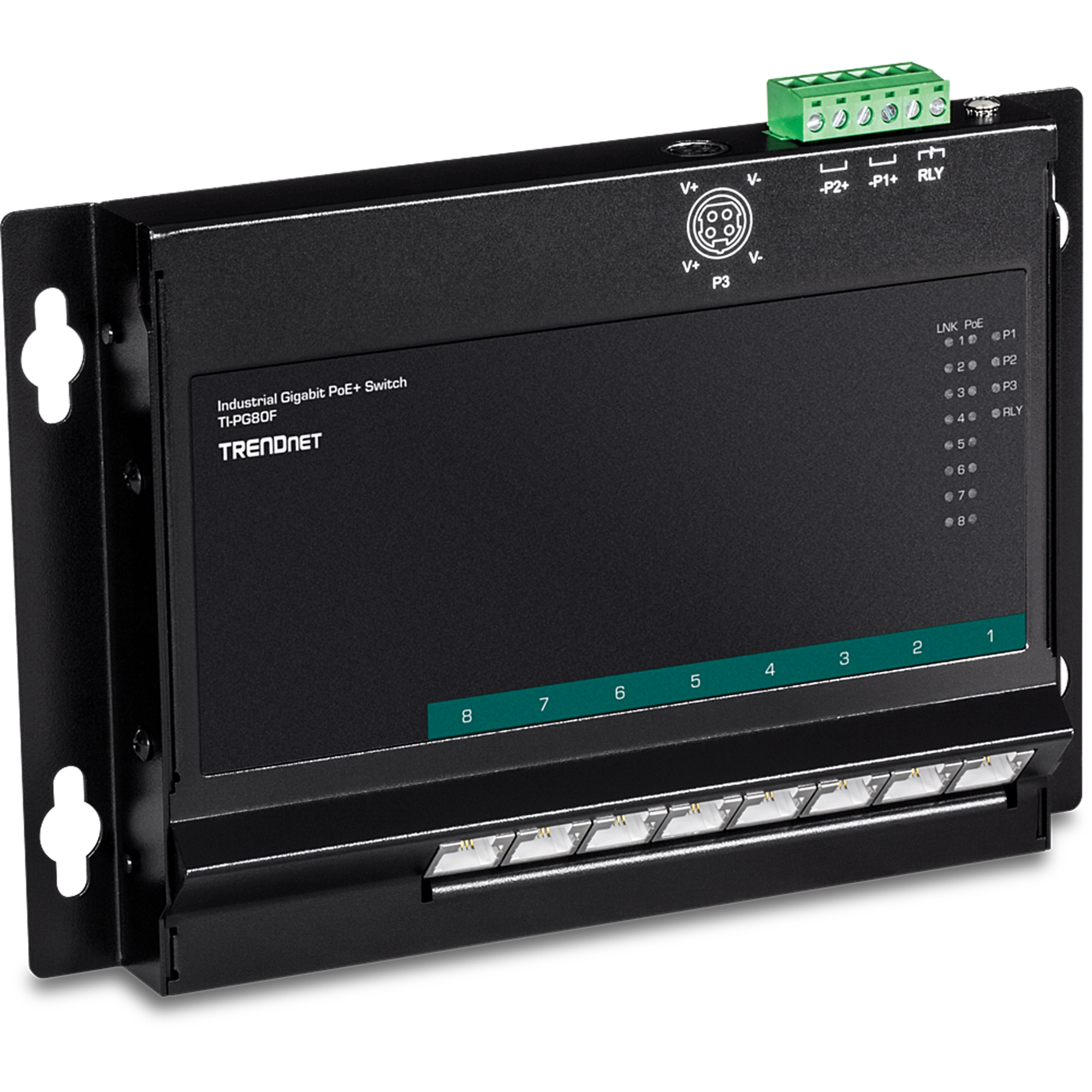

TI-PG80F 8 puertos Gigabit PoE+ industrial montado en la pared con acceso frontal montado en un armario de red mostrando su tamaño plano y compacto ideal donde el espacio es limitado.

Switch de acceso frontal montado en la pared

El switch plano con opción de montaje en pared ofrece acceso frontal a los puertos e interfaces de alimentación para facilitar la instalación. Su tamaño compacto y forma plana lo hacen ideal para instalaciones en armarios donde el espacio es limitado.

TI-PG80F 8 puertos Gigabit PoE+ industrial montado en la pared con acceso frontal con tres dispositivos conectados (dos cámaras y un punto de acceso) usando un presupuesto de energía PoE de 200 vatios.

Alimentación PoE+

La potencia PoE total disponible de 200W suministra alimentación PoE desde el switch reforzado industrial con acceso frontal a hasta ocho dispositivos Power over Ethernet.

Cuatro iconos, cada uno representando diferentes características o protecciones: Teléfono inteligente con líneas de vibración: Indica resistencia a vibraciones o golpes, Termómetro: Significa resistencia a la temperatura, Rayo: Representa resistencia eléctrica o protección contra sobretensiones eléctricas, Texto

Diseño industrial y reforzado

Equipado de una carcasa de metal con clasificación IP40, este switch de acceso frontal está concebido para resistir un alto grado de vibraciones e impactos y funcionar en un amplio intervalo de temperaturas, de - 40 a 75 °C (- 40 a 167 °F) en entornos industriales.

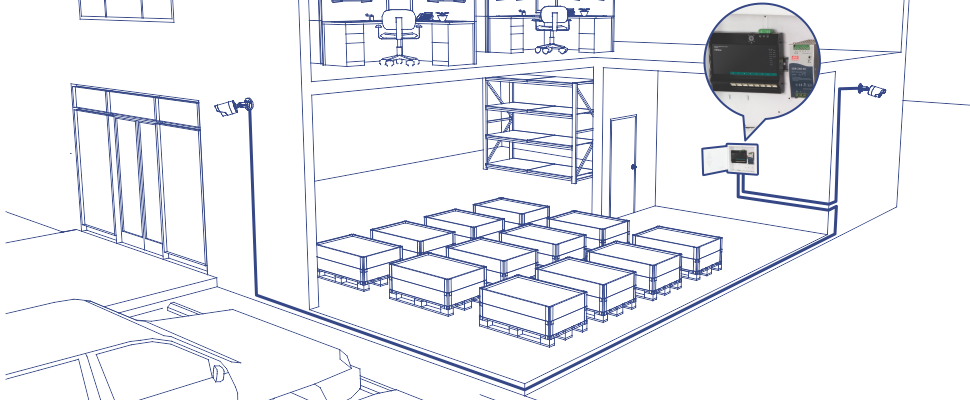

El diagrama muestra un edificio de dos pisos con un área de almacenamiento en la planta baja y espacio de oficinas en el piso superior. La planta baja cuenta con varios muebles de almacenamiento dispuestos en filas y una estantería adosada a la pared del fondo. La planta superior incluye varios escritorios y sillas, lo que indica un ambiente de oficina. Las cámaras de seguridad están montadas en las paredes exteriores. Un recuadro circular en la esquina superior derecha resalta un primer plano de un conmutador de acceso frontal montado en la pared Gigabit PoE+ industrial de 8 puertos y una fuente de alimentación en un gabinete. También hay un coche aparcado en el exterior, lo que sugiere la ambientación exterior del edificio.

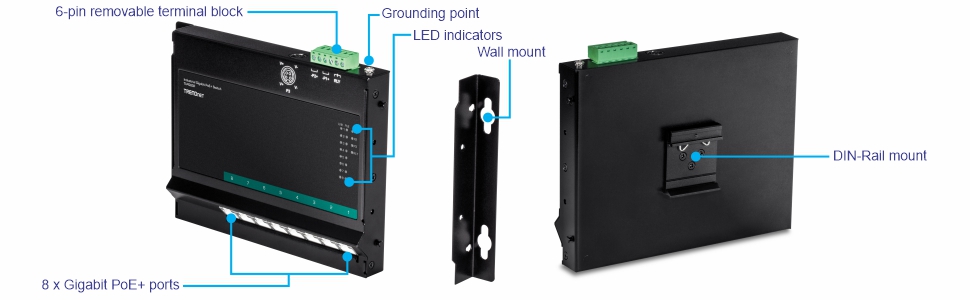

El objeto visual muestra un dispositivo de red con varios componentes etiquetados. En el lado izquierdo, se muestra la vista frontal del dispositivo, destacando el bloque de terminales extraíble de 6 pines en la parte superior, el punto de conexión a tierra, los indicadores LED y los ocho puertos Gigabit PoE+ en la parte inferior. La sección central muestra un soporte de montaje en pared con dos orificios de montaje. En el lado derecho, se muestra la vista trasera del dispositivo, con un montaje en carril DIN. El dispositivo está diseñado para la conectividad de red y la flexibilidad de montaje, adecuado para diversos entornos de instalación.

Puertos de red

8 puertos Gigabit PoE+

Alimentación PoE

Suministra hasta 30 W de potencia PoE+ por puerto, con una potencia total disponible de 200W

Diseño del hardware

El diseño del hardware con opción de montaje en pared ofrece acceso frontal a los puertos y a las interfaces de alimentación para facilitar la instalación.

Compacto

Su tamaño compacto y su forma plana hacen que este switch de acceso frontal sea ideal para instalaciones de armarios donde el espacio es limitado.

Materiales de montaje

Incluye soportes de montaje en DIN-Rail y accesorios de montaje magnético en pared

Capacidad de conmutación

Capacidad de conmutación de 16Gbps

Fuente de alimentación secundaria

Las entradas de alimentación duales proporcionan alimentación redundante con protección contra sobrecarga de corriente y un relé de salida de alarma para indicar fallos en la entrada de alimentación. (la fuente de alimentación se vende por separado: TI-S24052, TI-S24048, TI-S48048 y 48VDC3000)

Relé de alarma

Un fallo de suministro eléctrico primario o secundario activa la salida del relé de alarma

Jumbo Frames

Envía paquetes más grandes o Jumbo Frames (de hasta 9 KB) para mejorar el rendimiento

Amplio intervalo de temperaturas de funcionamiento

La carcasa industrial y reforzada ofrece un amplio intervalo de temperaturas de funcionamiento, de -40° a 75° C (-40° a 167° F), permitiendo instalaciones en entornos de extremo calor o frío

Resistente a golpes y vibraciones

Diseño reforzado clasificado para golpes (EN 60068-2-27), caída libre (EN 60068-2-32) y vibraciones (EN 60068-2-6) en entornos industriales

Punto de conexión a tierra

El punto de conexión a tierra protege al equipo de sobretensiones eléctricas externas

Indicadores LED

Switch de acceso frontal con indicadores LED que transmiten el estado de la alimentación y de los puertos

Estándares
  • IEEE 802.3
  • IEEE 802.3u
  • IEEE 802.3ab
  • IEEE 802.3x
  • IEEE 802.3af
  • IEEE 802.3at

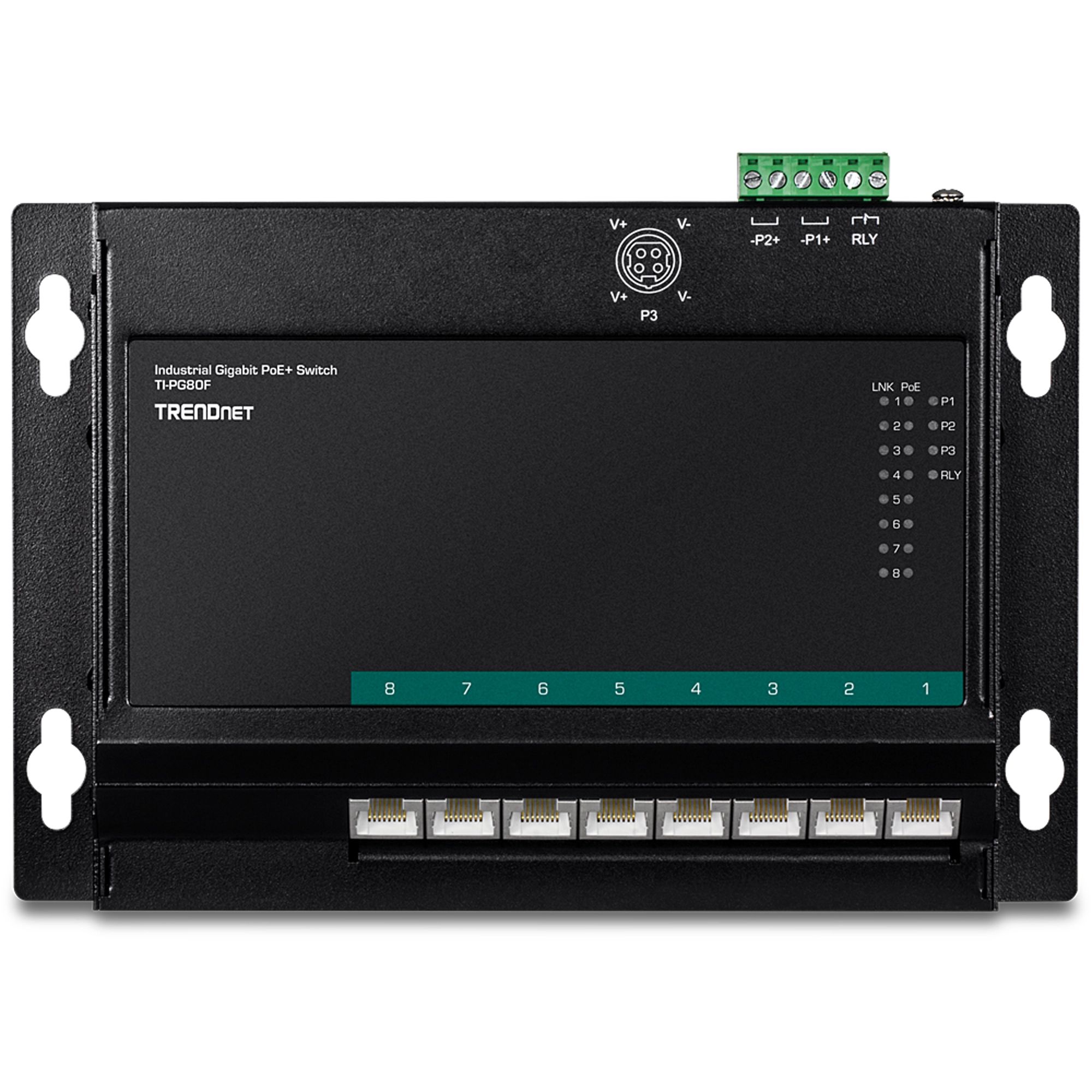

Interfaz del dispositivo
  • 8 puertos Gigabit PoE+
  • Bloque de terminales de 6 pines extraíble
  • Indicadores LED

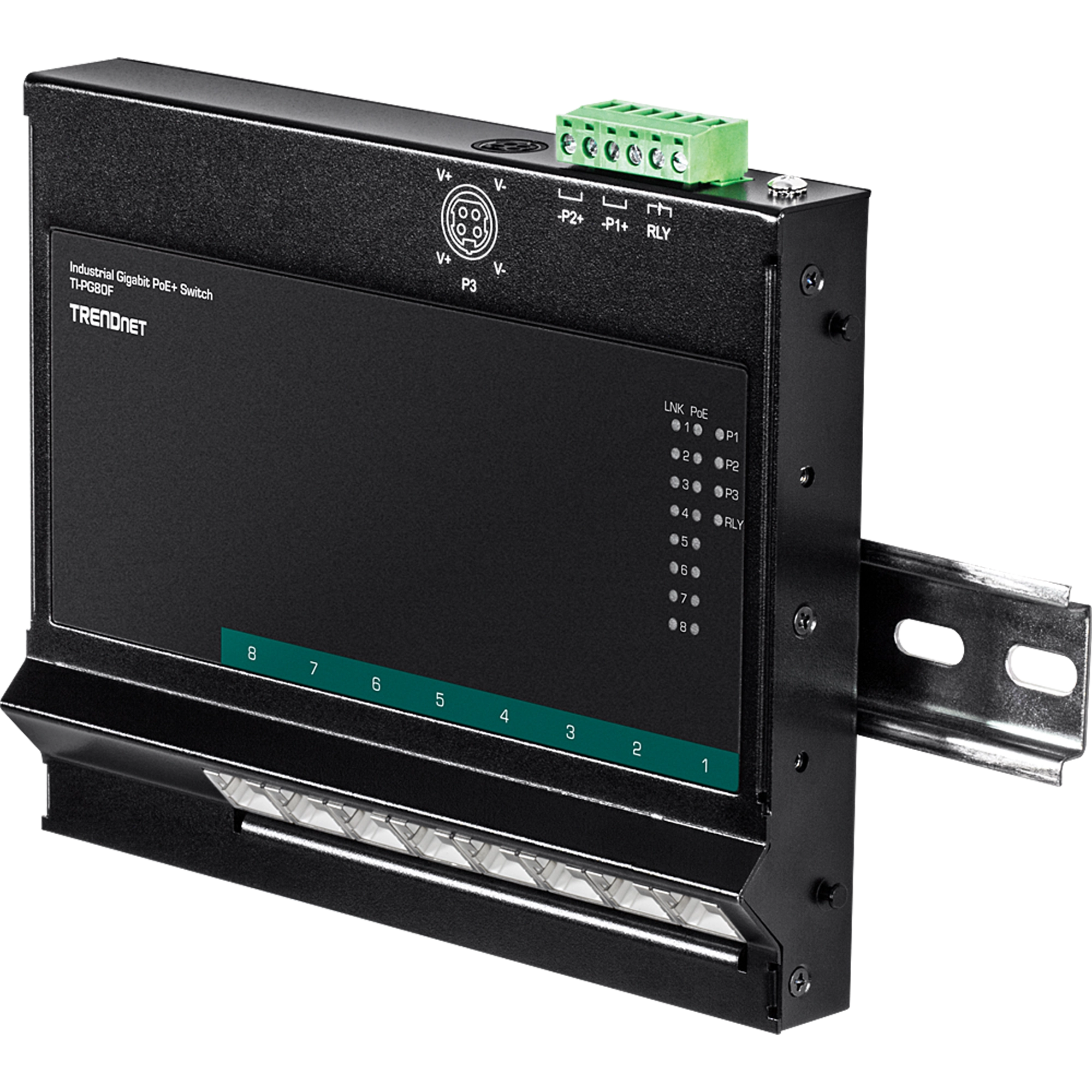

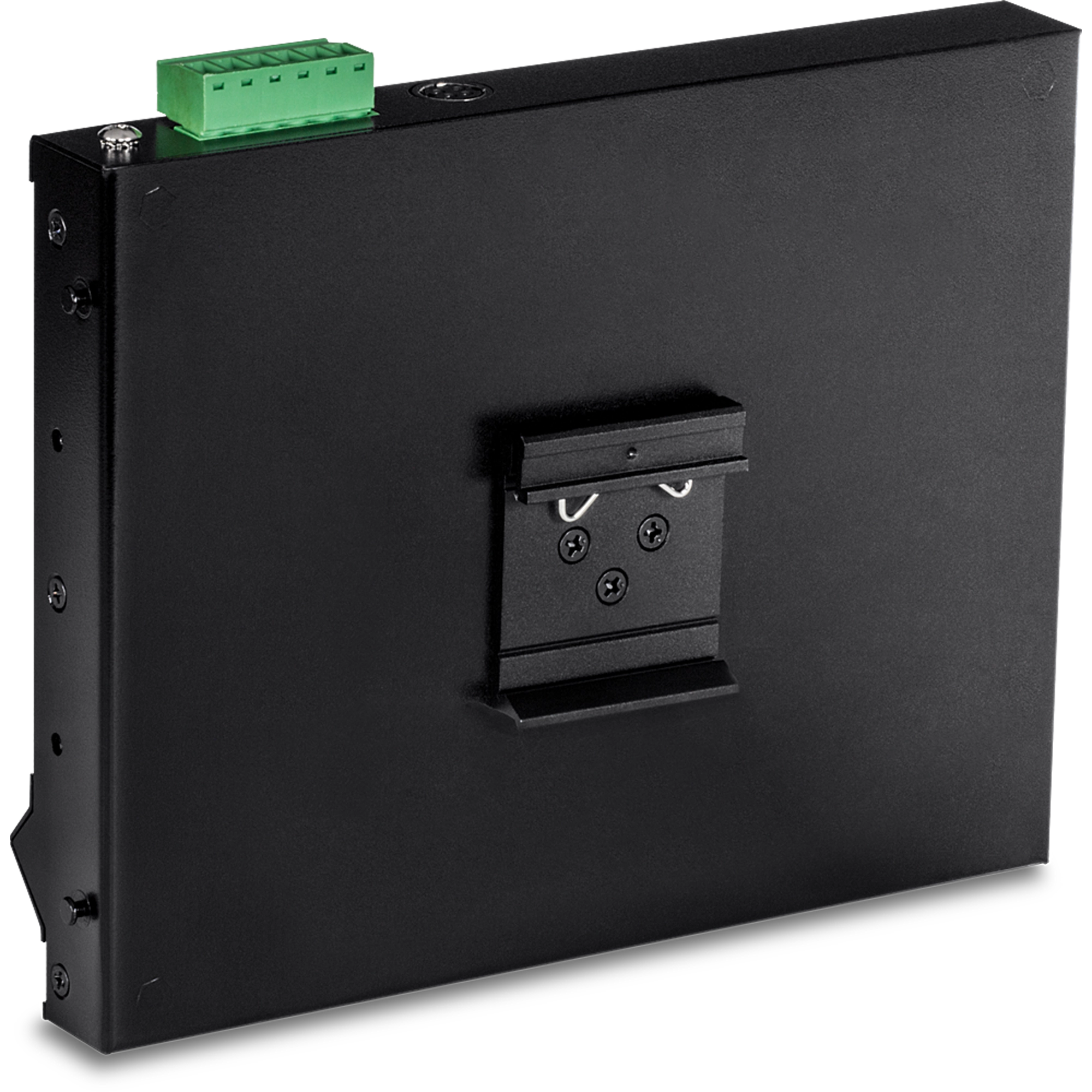

  • Montaje en DIN-rail

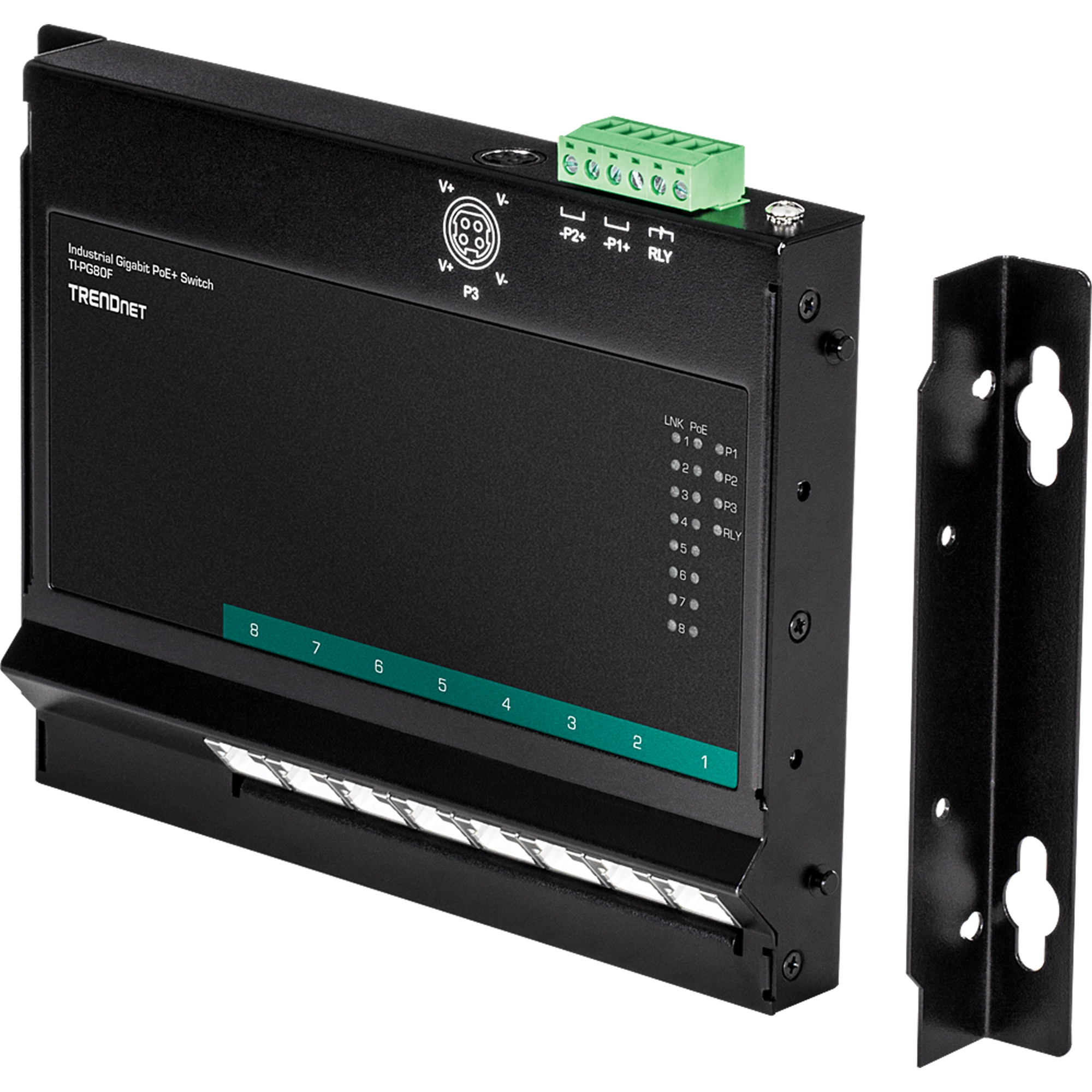

  • Montaje en pared
  • Punto de conexión a tierra
Tasa de transferencia de datos
  • Ethernet: 10 Mbps (half duplex), 20 Mbps (full duplex)
  • Fast Ethernet: 100 Mbps (half duplex), 200 Mbps (full duplex)
  • Gigabit: 2000 Mbps (full duplex)
Rendimiento
  • Búferes de datos en RAM: 128 KB
  • Malla de conmutación: 16Gbps
  • Tabla de direcciones MAC: 4K de entradas
  • Jumbo Frames: 9KB
  • Tasa de reenvío: 11.9 Mpps (tamaño de paquetes de 64 bytes)
Características especiales
  • Componentes reforzados con clasificación para temperaturas extremas
  • Entradas de alimentación redundantes duales
  • Autonegociación
  • Arquitectura de autoalmacenamiento y reenvío
  • Aprendizaje automático de direcciones y control de caducidad de direcciones
  • Admite protección contra descargas electrostáticas de 8kV
Alimentación CC
  • Entrada: 48 – 56 V DC
  • Fuente de alimentación compatible: TI-S24052, TI-S24048, TI-S48048 (se vende por separado)
  • Consumo máximo: 5.76W (no PoE)
Alimentación AC
  • Entrada: 100 – 240V AC, 50/60Hz, 2A
  • Adaptador de corriente compatible: 48VDC3000 (se vende por separado)
  • Salida: 48V CC, 3.34A 160W máx.
PoE
  • Potencia PoE disponible: 200W@56V DC
Bloque de terminales
  • Entradas de alimentación redundantes, contacto de relé de alarma, 6 pines
  • Alcance del cable: 0.34 mm^2 a 2.5 mm^2
  • Cable rígido (AWG): 12-24/14-22
  • Cable trenzado (AWG): 12-24/14-22
  • Par de torsión: 5 libras – pulgada / 0.5 Nm / 0.56 Nm
  • Longitud del hilo de cable: 7 – 8mm
Contacto de relé de alarma
  • Salidas de relé con capacidad de transporte de corriente de 1A, 24 V DC
  • Modo de circuito abierto cuando se conectan dos fuentes de alimentación
  • Modo de cortocircuito cuando se conecta solamente una fuente de alimentación
MTBF
  • 454,556 horas
Carcasa
  • Carcasa de metal IP40
  • Montaje en DIN-rail
  • Montaje en pared
  • Montaje magnético
  • Punto de conexión a tierra
Temperatura de funcionamiento
  • -40° – 75° C (-40° – 167° F)
Humedad admitida
  • Máx. 95 % sin condensación
Dimensions
  • 185 x 145 x 25mm (7.2 x 5.7 x 1 pulgadas)
Peso
  • 726g (2 libras)
Certificaciones
  • CE
  • FCC
  • Golpes (IEC 60068-2-27)
  • Freefall (IEC 60068-2-32)
  • Vibraciones (IEC 60068-2-6)
Garantía
  • 3 años

CONTENIDOS DEL PAQUETE
  • TI-PG80F
  • Guía de instalación rápida
  • Bloque de terminales extraíble
  • Kit de montaje en DIN-rail, en pared y con soporte magnético

Todas las referencias a la velocidad son solo para fines de comparación. Las especificaciones, el tamaño y la forma del producto están sujetos a cambios sin previo aviso, y el aspecto real del producto puede diferir del que se describe en este documento.
