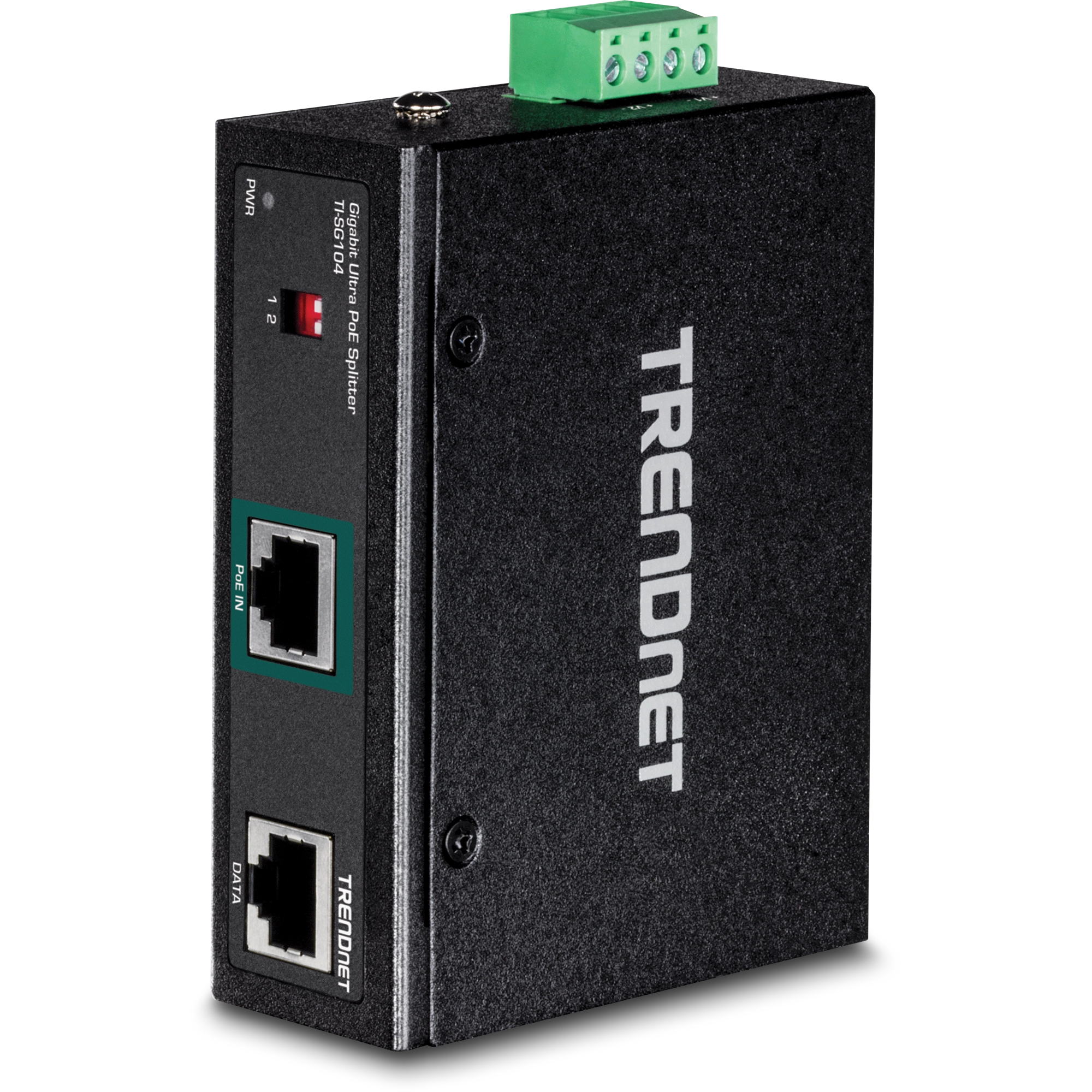

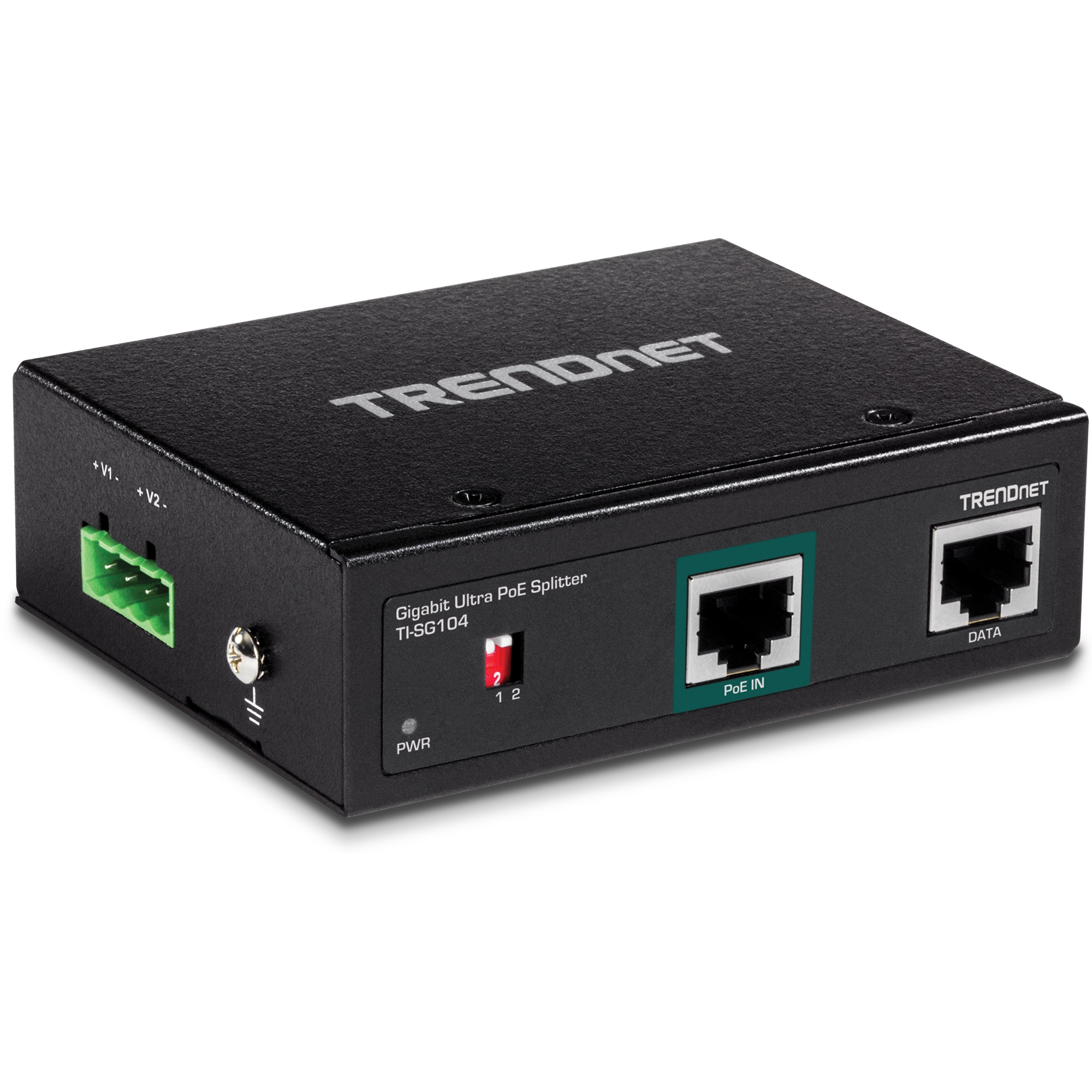

Divisor industrial Gigabit UPoE

TI-SG104 (Version v1.0R)

Permite alimentar un dispositivo no PoE situado a hasta 100m (328 pies) de distancia del equipo de alimentación eléctrica
Divide una señal PoE Gigabit en fuentes de alimentación y de datos separadas
Una sola fuente Ultra PoE puede alimentar hasta dos dispositivos
La salida de voltaje ajustable admite dispositivos de 12, 16, 24 o 48V
Para mejorar el rendimiento, debe combinarse con switchs o inyectores UPoE
Permite ahorrar en costos de instalación y de equipos
Velocidades Gigabit full duplex
Compatible con IEEE 802.3bt
Cumple con NDAA / TAA

El Divisor industrial Gigabit UPoE de TRENDnet, modelo TI-SG104, conecta en red un dispositivo no PoE utilizando una conexión Gigabit Ultra PoE y dividiéndolo en fuentes de alimentación y datos Gigabit. El divisor industrial gigabit UPoE puede alimentar hasta dos dispositivos desde una única fuente UPoE. Un cómodo switch DIP ajusta la potencia de salida a 12, 16, 24 o 48V para adaptarse a los requisitos de alimentación de los dispositivos no PoE. La doble salida de alimentación de CC del divisor UPoE aumenta la compatibilidad con dispositivos.

Un diagrama técnico que ilustra la configuración de un divisor UPoE Gigabit industrial. El diagrama muestra una cámara de vigilancia conectada a través de un cable de datos al divisor UPoE, que se alimenta de una fuente de alimentación de CC. El divisor también está conectado a un conmutador UPoE a través de otro cable de datos. El conmutador UPoE se representa con varios puertos, uno de los cuales está conectado al divisor. El diagrama representa visualmente el flujo de datos y energía entre la cámara, el divisor y el interruptor.

Alimentación UPoE

No se requiere adaptador de corriente; el divisor UPoE toma una conexión de red UPoE y divide la alimentación y los datos en conexiones separadas; esto permite conectar en red un dispositivo no PoE con la alimentación situada a hasta 100m (328 pies).

Salida de voltaje ajustable

Un cómodo switch DIP ajusta la salida de voltaje a 12V (2.3A), 16V (2.3A) o 24V (2.3A) para adaptarse a los requisitos de alimentación de los dispositivos no PoE.

Un diagrama que ilustra la característica de montaje en pared de un divisor UPoE Gigabit industrial. El divisor se muestra fijado a una pared con tornillos, con soportes en los lados del divisor para un montaje seguro. La imagen enfatiza cómo el divisor se puede montar fácilmente en una superficie vertical.

Montable en Pared

El diseño con opción de montaje en pared del divisor UPoE se adapta a la mayoría de configuraciones de instalación.

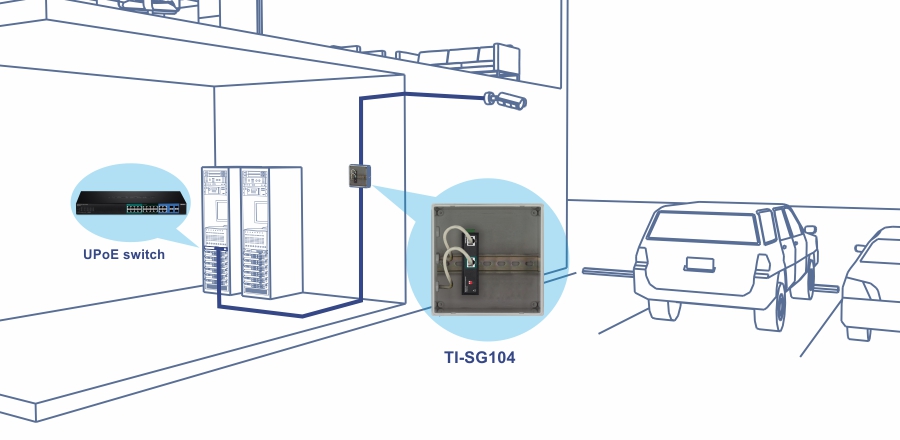

La ilustración muestra una configuración de red dentro de un edificio, destacando la conexión entre un conmutador UPoE y un dispositivo TI-SG104. El conmutador UPoE se encuentra dentro de una sala de servidores, conectado a varios bastidores de servidores. Un cable de red va desde el conmutador UPoE hasta el dispositivo TI-SG104, que está montado en una carcasa dentro de la sala de servidores. La instalación parece ser parte de un sistema de vigilancia, como lo indica la presencia de una cámara de seguridad montada en el exterior del edificio. Además, hay coches aparcados en la zona de aparcamiento adyacente, lo que sugiere que el sistema de vigilancia vigila este espacio. La escena enfatiza la integración de equipos de red para respaldar la infraestructura de seguridad.

Ethernet Gigabit

1 puerto de entrada Gigabit UPoE y 1 puerto de salida Gigabit

Alimentación UPoE

Salida de voltaje ajustable

Un cómodo switch DIP ajusta la salida de voltaje a 12V (2.3A), 16V (2.3A), 24V (2.3A) o 48V (1.25A) para adaptarse a los requisitos de alimentación de los dispositivos no PoE.

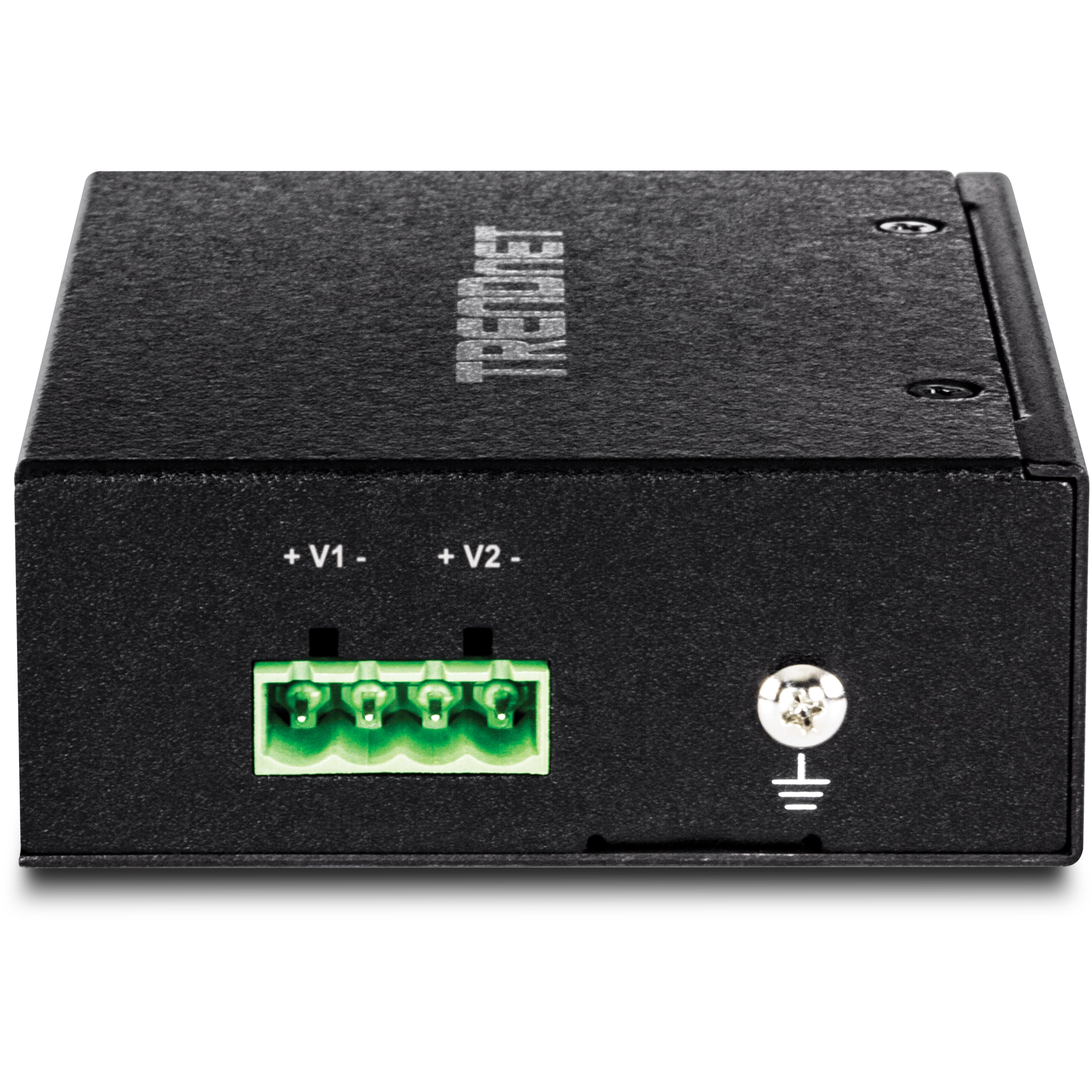

Bloque de terminales de salida de alimentación de CC doble

El divisor UPoE ofrece un bloque de terminales de salida de alimentación de CC doble, el cual alimenta hasta dos dispositivos

Montable en Pared

Su diseño con opción de montaje en pared se adapta a la mayoría de configuraciones de instalación

Padrões

IEEE 802.3
IEEE 802.3u
IEEE 802.3ab
IEEE 802.3af
IEEE 802.3at
Compatible con IEEE 802.3bt

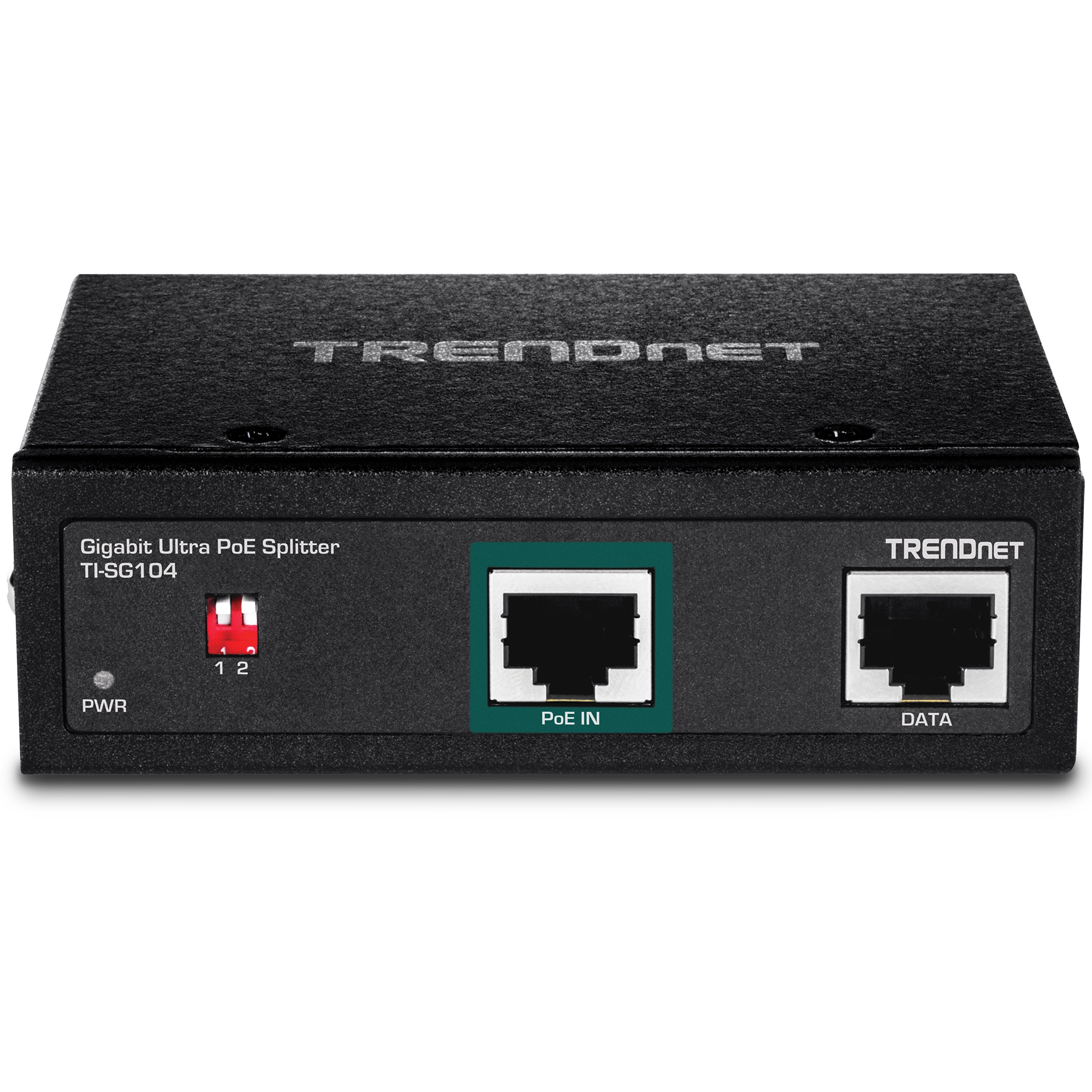

Interfaz del dispositivo

Un puerto Gigabit
1 puerto Gigabit Ultra PoE de entrada
Bloque de terminales de 4 pins extraíble (salida de CC doble)
Switch dip de potencia de salida ajustable (48, 24, 16 o 12V)
Indicador LED

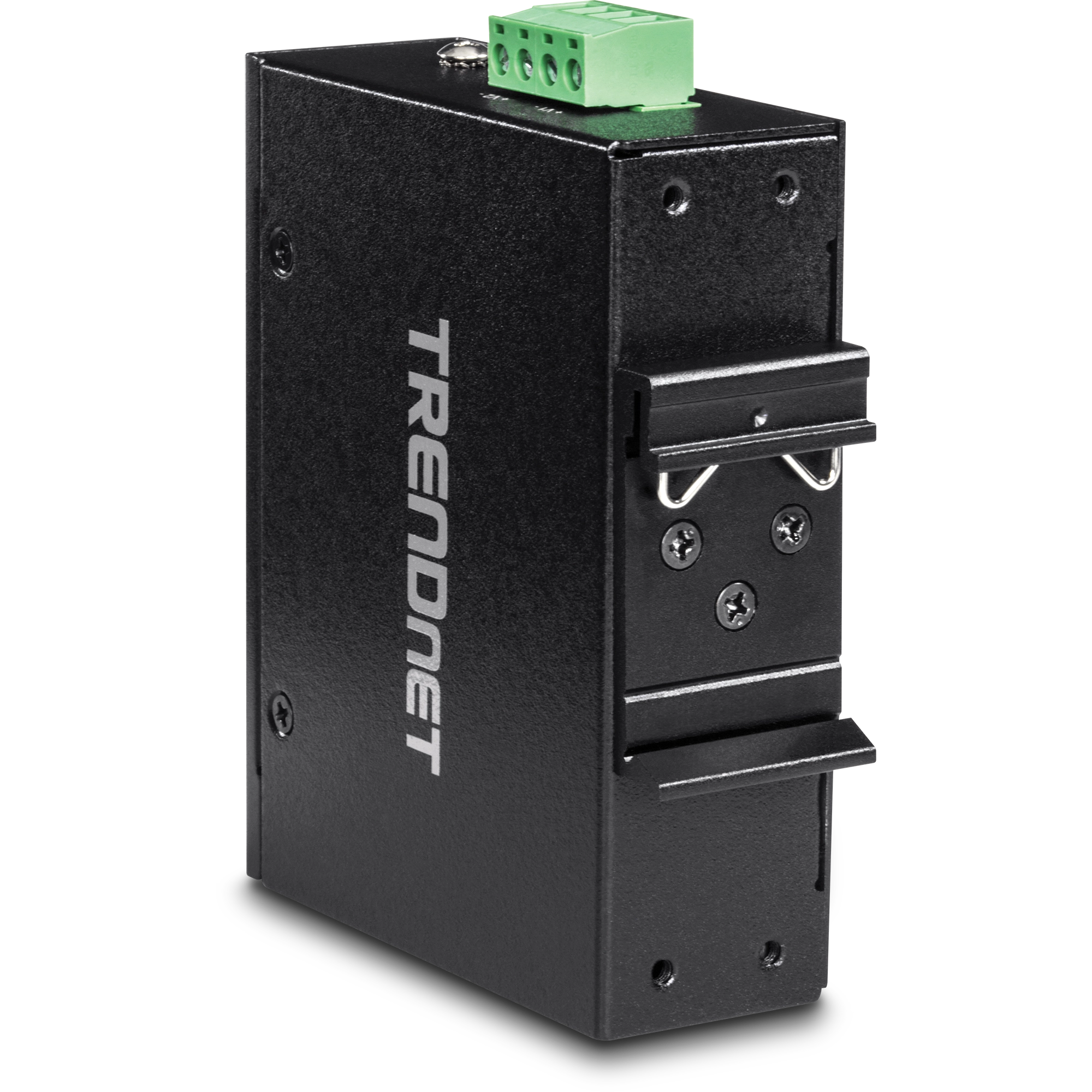

Montaje en DIN-rail
Montaje en pared
Punto de conexión a tierra

Tasa de transferencia de datos

Ethernet: 10 Mbps (half duplex), 20 Mbps (full duplex)
Fast Ethernet: 100 Mbps (half duplex), 200 Mbps (full duplex)
Gigabit: 2000 Mbps (full duplex)

Características especiales

Componentes reforzados con clasificación para temperaturas extremas
Doble salida de potencia de CC
Negociación automática
Protección para descarga electrostática de 4 kilovoltios y sobrecorriente de 2 kilovoltios

Alimentación

Entrada: 15.4W/30W/60W/95W potencia PoE
Consumo máximo: 7W (solo divisor)
Salida de CC combinada máx.: 48V 1.25A, 24V (2.3A), 16V (2.3A), 12V (2.3A)

Entrada PoE	Máxima salida de CC (dividida entre dos dispositivos)
95W	48V(1.25A) Salida de CC: 60W 24V(2.3A) Salida de CC: 55W 16V(2.18A) Salida de CC: 35W 12V(2.25A) Salida de CC: 27W
60W	48V(1.16A) Salida de CC: 56W 24V(2.12A) Salida de CC: 51W 16V(2.18A) Salida de CC: 35W 12V(2.16A) Salida de CC: 26W
30W	48V(0.52A) Salida de CC: 25W 24V(0.95A) Salida de CC: 23W 16V(1.37A) Salida de CC: 22W 12V(1.83A) Salida de CC: 22W
15.4W	48V(0.22A) Salida de CC: 10.6W 24V(0.44A) Salida de CC: 10.7W 16V(0.63A) Salida de CC: 10.2W 12V(0.85A) Salida de CC: 10.2W

Bloque de terminales

Salida de alimentación de CC doble, 4 pins
Alcance del cable: 0.34 mm^2 a 2.5 mm^2
Cable rígido (AWG): 12-24/14-22
Cable trenzado (AWG): 12-24/14-22
Par de torsión: 5 libras – pulgada / 0.5 Nm / 0.56 Nm
Longitud del hilo de cable: 7 – 8mm

Switch DIP

DIP 1	DIP 2	Function
APAGADO	APAGADO	Salida de 48V
ENCENDIDO	APAGADO	Salida de 24V
APAGADO	ENCENDIDO	Salida de 16V
ENCENDIDO	ENCENDIDO	Salida de 12V

MTBF

684.452 horas

Carcasa

Carcasa de metal IP30

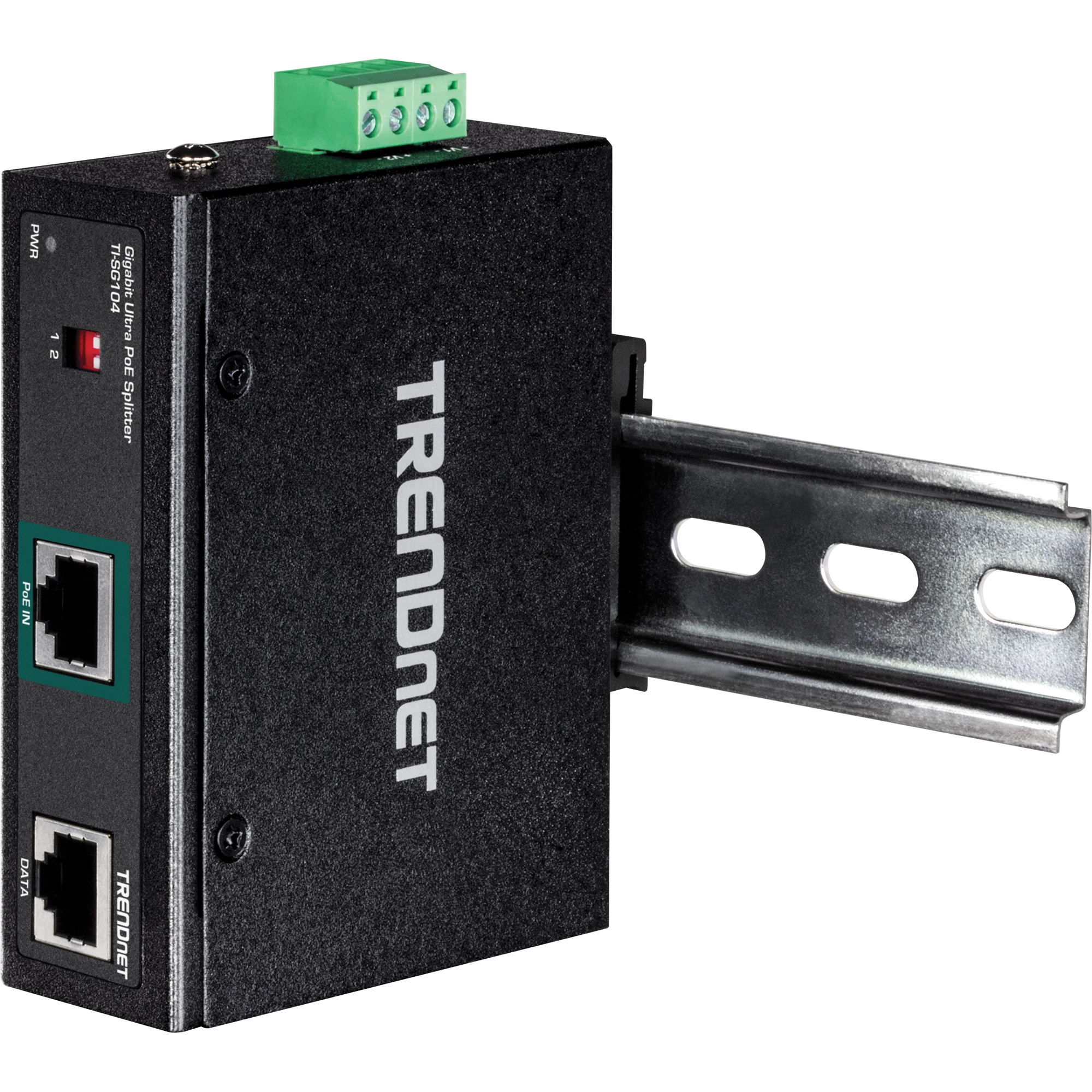

Montaje en DIN-rail
Montaje en pared
Punto de conexión a tierra
Protección para descarga electrostática de 4 kilovoltios
Protección para sobretensiones de 2 kilovoltios

Temperatura admitida

- 40° – 75° C (-40° – 167° F)

Humedad admitida

Máx. 95 % sin condensación

Dimensiones

104 x 82 x 32 mm. (4.1 x 3.2 x 1.2 pulgadas)

Peso

172 g (6 onzas)

Certificaciones

CE
FCC
IEC EN60950-1
Golpes (IEC 60068-2-27)
Caída libre (IEC 60068-2-32)
Vibraciones (IEC 60068-2-6)

Garantía

3 años

CONTENIDOS DEL PAQUETE

TI-SG104
Guía de instalación rápida

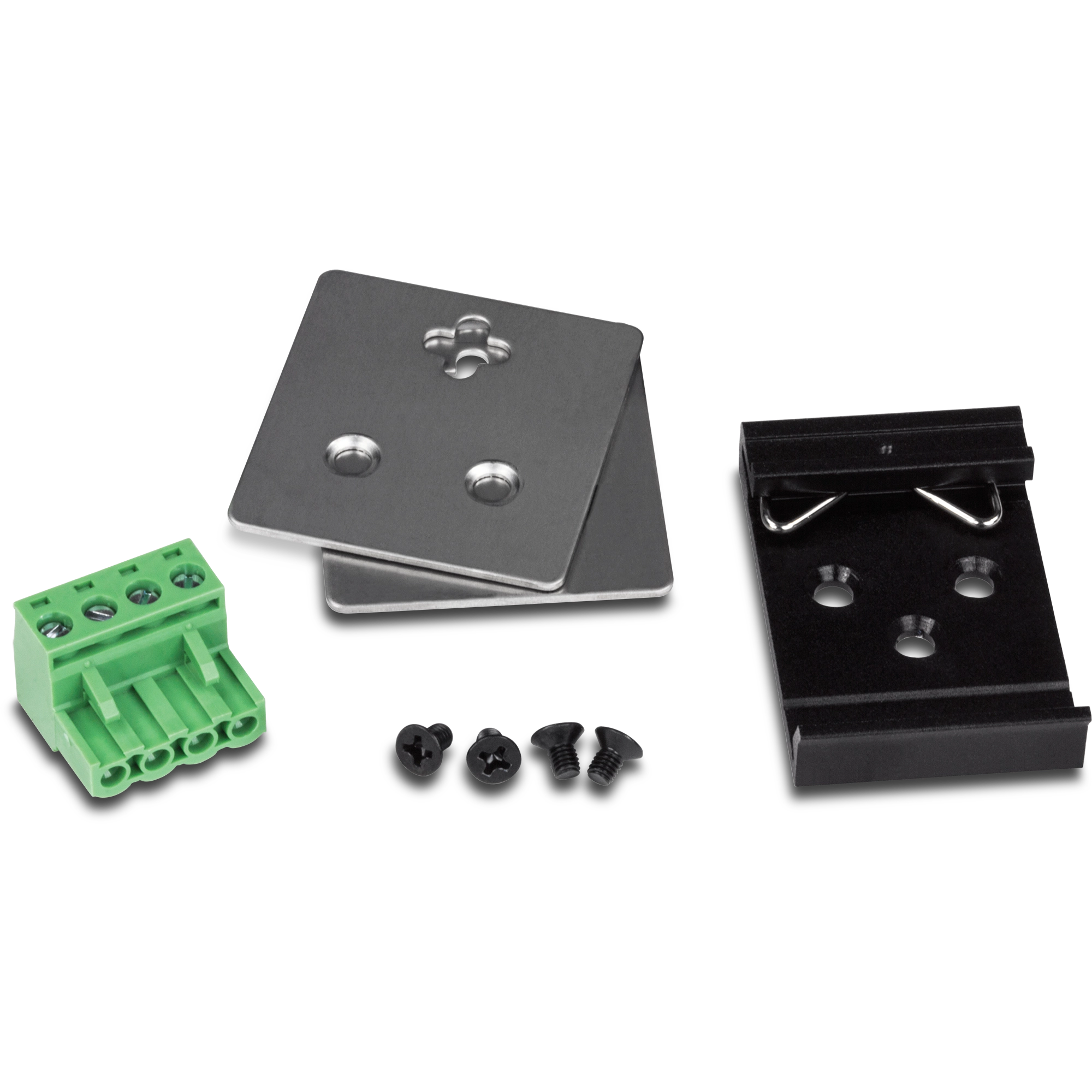

Bloque de terminales extraíble
Kit de montaje en DIN-rail y pared

Todas las referencias a la velocidad son solo para fines de comparación. Las especificaciones, el tamaño y la forma del producto están sujetos a cambios sin previo aviso, y el aspecto real del producto puede diferir del que se describe en este documento.
