Switch DIN-Rail Gigabit industrial de 16 puertos

TI-G162 (Version v1.0R)

  • 14 puertos Gigabit
  • 2 ranuras Gigabit SFP
  • Capacidad de conmutación de 32 Gbps
  • Switch de metal reforzado con clasificación IP30
  • Incluye accesorios de montaje en DIN-Rail y soportes de montaje en pared
  • Amplio intervalo de temperaturas de funcionamiento, de -40 a 75° C (de -40 a 167° F)
  • Las entradas múltiples ofrecen alimentación redundante con protección contra sobrecargas
  • Alarma activada por deficiencias en el suministro eléctrico
  • La fuente de alimentación se vende por separado (modelos: TI-M6024)
  • Cumple con NDAA / TAA (solo EE. UU. y Canadá)
NDAA/TAA Compliant

Los switchs industriales Gigabit DIN-Rail de TRENDnet son soluciones de red confiables y robustas que están diseñadas para su uso en entornos extremos y exigentes. Cada switch industrial Gigabit DIN-Rail está equipado con una robusta carcasa metálica con clasificación IP30, diseñada para soportar un alto grado de vibraciones e impactos, y además funcionan en temperaturas tanto altas como bajas, comprendidas entre -40° y 75° C (-40° y 167° F) en entornos industriales. Nuestros modelos de switchs industriales reforzados ofrecen puertos Gigabit de cobre para conexiones de dispositivos de alta velocidad y ranuras Gigabit SFP que admiten módulos 1000Base-FX para aplicaciones de redes de fibra óptica de larga distancia.

Ilustración de la comunicación en dúplex completo con datos transmitidos simultáneamente en ambas direcciones. Dos flechas apuntando en direcciones opuestas, cada una contiene símbolos que representan paquetes de datos de documentos, carpetas, música, video.

Puertos Gigabit

Este switch industrial ofrece puertos Gigabit de cobre para conexiones de dispositivos de alta velocidad y ranuras Gigabit SFP que admiten módulos 1000Base-FX para aplicaciones de redes de fibra óptica de larga distancia.

TI-G162 conectado a dos fuentes de alimentación externas (v1 y v2)

Fuente de alimentación secundaria

Las entradas de alimentación múltiples de este switch industrial reforzado proporcionan alimentación redundante con protección contra sobrecarga de corriente, lo cual minimiza el tiempo de inactividad total de la red (las fuentes de alimentación se venden por separado).

Cuatro íconos, cada uno representando diferentes características o protecciones. Dispositivo con Líneas de Vibración: indica resistencia a vibraciones o golpes. Termómetro: significa resistencia a la temperatura. Rayo: representa resistencia eléctrica o protección contra sobretensiones eléctricas. Texto “IP30”: indica un nivel específico de clasificación de protección contra ingreso (IP) contra polvo y agua.

Diseño industrial reforzado

Está equipado de una sólida carcasa con clasificación IP30 concebida para soportar un alto grado de vibraciones e impactos, y funciona en un amplio intervalo de temperaturas, de -40° a 75° C (de -40° a 167° F).

La ilustración muestra una plataforma marina con un TI-G162 ampliado en el centro. Destaca un PLC en un área, otro PLC en un área diferente y un host SCADA en una sala, lo que demuestra la conectividad en toda la plataforma.

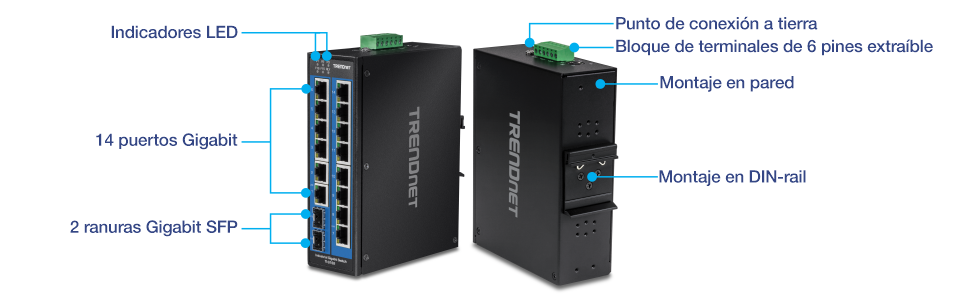

La ilustración muestra varias vistas de la TI-G162. A la izquierda, una vista en ángulo frontal está etiquetada con indicadores LED, puertos de 14 Gigabit y ranuras SFP de 2 Gigabit. La segunda imagen muestra una vista en ángulo posterior etiquetada con un punto de conexión a tierra, un bloque de terminales extraíble de 6 pines, un montaje en pared y un montaje en riel DIN.

Puertos Gigabit

El switch industrial ofrece puertos Gigabit de cobre para conexiones de dispositivos de alta velocidad y ranuras Gigabit SFP que admiten módulos 1000Base-FX para aplicaciones de redes de fibra óptica de larga distancia

Montaje en DIN-Rail / pared

Switch industrial con carcasa de metal con clasificación IP30 y material de montaje en DIN-Rail y en pared incluido

Fuente de alimentación secundaria

Las entradas de alimentación múltiples proporcionan alimentación redundante con protección contra sobrecargas de corriente (la fuente de alimentación se vende por separado, modelo: TI-M6024)

Relé de alarma

Los switchs industriales reforzados también cuentan con un relé de alarma que se activa cuando se produce un fallo en la alimentación eléctrica primaria o redundante

Jumbo Frames

Admite paquetes más grandes o Jumbo Frames (de hasta 9KB) para mejorar el rendimiento

Amplio intervalo de temperaturas de funcionamiento

Su amplio intervalo de temperaturas de funcionamiento, de -40° a 75° C (-40° a 167° F), permite instalaciones de los switchs industriales en entornos de extremo calor o frío

Resistente a golpes y vibraciones

Clasificado para golpes (EN 60068-2-27), caída libre (EN 60068-2-32) y vibraciones (EN 60068-2-6)

Cumplimiento con las normas electromagnéticas

Cumplen con las certificaciones industriales EMS (IEC 61000-4-2) para protección contra descargas electrostáticas: Contacto: 6kV | Aire: 8kV, (IEC 61000-4-4) Transitorios eléctricos rápidos: Alimentación: 2kV | Señal: 2kV, (61000-4-5) Sobretensión: Alimentación: 2kV | Señal: 2kV

Punto de conexión a tierra

Los switchs industriales cuentan con un punto de conexión a tierra para ofrecer protección contra sobretensiones eléctricas externas

Standards
  • IEEE 802.3
  • IEEE 802.3u
  • IEEE 802.3ab
  • IEEE 802.3x
  • IEEE 802.3z
Interfaz del dispositivo
  • 14 puertos Gigabit
  • 2 ranuras Gigabit SFP
  • Bloque de terminales de 6 pines extraíble
  • Indicadores LED
  • Montaje en DIN-rail
  • Montaje en pared
  • Punto de conexión a tierra
Tasa de transferencia de datos
  • Ethernet: 10 Mbps (half duplex), 20 Mbps (full duplex)
  • Fast Ethernet: 100 Mbps (half duplex), 200 Mbps (full duplex)
  • Ethernet Gigabit: 2000 Mbps (full duplex)
  • SFP: 2000Mbps (full duplex)
Rendimiento
  • Búfer RAM de datos: 512 KB
  • Malla de conmutación: 32Gbps
  • Tabla de direcciones MAC: 8K de entradas
  • Jumbo Frames: 9KB
  • Tasa de reenvío: 23.8 Mpps (tamaño de paquetes de 64 bytes)
Características especiales
  • Componentes reforzados con clasificación para temperaturas extremas
  • Entradas de alimentación múltiples
  • Protección contra descargas electrostáticas de contacto de 6kV, de aire de 8kV y para sobretensiones de 2kV
  • Diseño de bajo perfil
Alimentación CC
  • Entrada: 12 – 56V CC
  • Fuente de alimentación recomendada: TI-M6024 (se vende por separado)
  • Consumo máximo: 13W
Adaptador de corriente opcional (48VDC3000, se vende por separado)
  • Entrada: 100 – 240V AC, 50/60Hz, 2A
  • Salida: 48V CC, 3.34A 160W máx.
Bloque de terminales
  • Entradas de alimentación redundantes, contacto de relé de alarma, 6 pines
  • Alcance del cable: 0.34 mm^2 a 2.5 mm^2
  • Cable rígido (AWG): 12-24/14-22
  • Cable trenzado (AWG): 12-24/14-22
  • Par de torsión: 5 libras – pulgada / 0.5 Nm / 0.56 Nm
  • Longitud del hilo de cable: 7 – 8mm
Contacto de relé de alarma
  • Salidas de relé con capacidad de transporte de corriente de 1A, 24 V DC
  • Modo de circuito abierto cuando se conectan dos fuentes de alimentación
  • Modo circuito corto cuando se conecta una fuente de alimentación
MTBF
  • 514,167 horas a 50° C
  • 222,000 horas a 75° C
Carcasa
  • Carcasa de metal IP30
  • Montaje en DIN-rail
  • Montaje en pared
  • Punto de conexión a tierra
  • Protección de contacto de 6kV
  • Protección de aire de 8kV
  • Protección para sobretensiones de 2 kilovoltios
Temperatura admitida
  • - 40° – 75° C (-40° – 167° F)
Humedad admitida
  • Máx. 95 % sin condensación
Dimensiones (largo x ancho x alto)
  • 155 x 120 x 48mm (6 x 4.7 x 1.9 pulgadas)
Peso
  • 562g (19.8 onzas)
Certificaciones
  • CE
  • FCC
  • MET
  • Golpes (IEC 60068-2-27)
  • Caída libre (IEC 60068-2-32)
  • Vibraciones (IEC 60068-2-6)
Garantía
  • 3 años

CONTENIDOS DEL PAQUETE
  • TI-PG162
  • Guía de instalación rápida
  • Bloque de terminales extraíble
  • Kit de montaje en DIN-rail y pared

Todas las referencias a la velocidad son solo para fines de comparación. Las especificaciones, el tamaño y la forma del producto están sujetos a cambios sin previo aviso, y el aspecto real del producto puede diferir del que se describe en este documento.
