Convertidor de medios reforzado industrial de 100/1000Base-T a SFP

TI-F11SFP (Version v2.0R)

  • Convertidor con clasificación IP30 reforzado, de 100/1000Base-T Ethernet a SFP
  • El puerto SFP admite módulos de fibra de modo sencillo o múltiple
  • Distancias de hasta 80km de trabajo en red por fibra con el módulo SFP TEG-MGBS80
  • Intervalo de temperaturas de funcionamiento de -40 a 75 °C (-40 a 167 ° F).
  • Entrada de corriente de 12 a 56V CC con protección contra sobrecargas
  • Contiene materiales de montaje en DIN-rail y en pared
  • La fuente de alimentación se vende por separado (modelo TI-M6024)
  • Cumple con NDAA / TAA
NDAA/TAA Compliant

El TI-F11SFP de TRENDnet es un sólido convertidor de medios de categoría IP30, de 100/1000Base-T a SFP, con componentes reforzados y clasificación para entornos industriales extremos. Ofrece velocidades de transmisión de 100 o 1000Mbps, autonegociación y Link Fault Pass Through (LFP) mediante los switchs dip del panel frontal. Entrada de alimentación de 12 a 56V CC con protección contra sobrecargas de corriente. (la fuente de alimentación se vende por separado: TI-M6024).

Ilustración vectorial estilizada de edificios industriales y maquinaria. Incluye un edificio alto y una fábrica con engranajes, que representan la fabricación y otras aplicaciones industriales.

Aplicaciones industriales

Conecta en red dispositivos para la fabricación, aplicaciones industriales generales, de almacén, de vigilancia y corporativas.

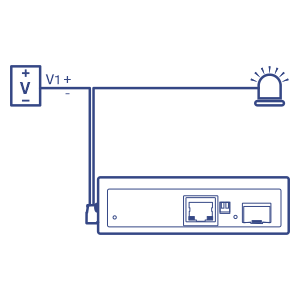

Diagrama esquemático de un convertidor de medios industrial endurecido 100/1000Base-T a SFP con una entrada de alimentación de 12-56 V CC, protección contra corriente de sobrecarga y un icono de una luz de alarma.

Relé de alarma

Entrada de alimentación de 12 a 56V CC con protección contra sobrecargas de corriente.

Gráfico con cuatro iconos: vibración, temperatura, choque y clasificación IP30.

Diseño industrial reforzado

Diseñado con una sólida carcasa con clasificación IP30, resistente a un alto grado de vibraciones e impactos, con protección contra descargas electrostáticas e interferencias electromagnéticas, admite un amplio intervalo de temperaturas de funcionamiento [- 45 a 75° C (- 40 a 167° F)].

Configuración de red de cuatro conmutadores en un bastidor en el lado izquierdo, con una línea que va a la ranura TI-F11SFP Gigabit SFP. Una línea de su puerto gigabit va a una cámara. El TI-F11SFP está conectado a un carril DIN y una línea desde el bloque de terminales se conecta a una fuente de alimentación. Líneas que muestran conectividad.

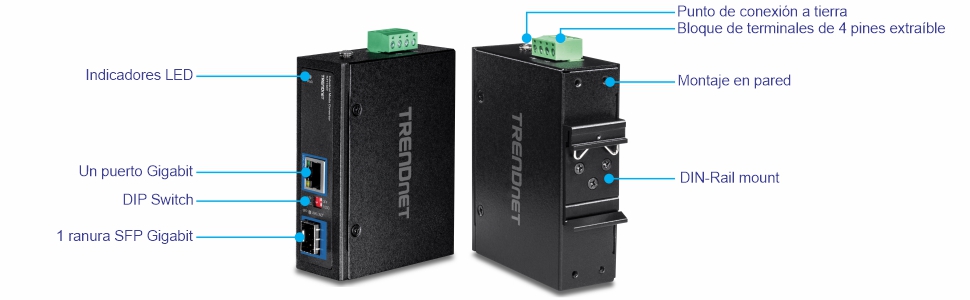

Vista del ángulo frontal del convertidor de medios TI-F11SFP 100/1000Base-T a SFP con indicadores LED etiquetados, 1 puerto Gigabit, conmutador DIP y ranura SFP Gigabit. A la derecha, hay una vista en ángulo posterior que muestra las etiquetas para el punto de conexión a tierra, el bloque de terminales extraíble de 4 pines, el montaje en pared y el montaje en riel DIN. Las líneas muestran conectividad.

Puertos de red

1 puerto Ethernet Gigabit y 1 ranura SFP

Switchs DIP

1: Activa o desactiva LFP (Link Fault Pass Through)

2: Configuración de velocidad SFP a 100Mbps o 1000Mbps

Montajes en DIN-rail / pared

Carcasa de metal con clasificación IP30 y material de montaje en DIN-Rail y en pared integrado

Capacidad de conmutación

capacidad de conmutación de 2 Gbps

Relé de alarma

Entrada de alimentación de 12 a 56V CC con protección contra sobrecargas de corriente (la fuente de alimentación se vende por separado: modelo TI-M6024).

Jumbo Frames

Envía paquetes más grandes o Jumbo Frames (de hasta 16 KB) para mejorar el rendimiento

Amplio intervalo de temperaturas de funcionamiento

Su amplio intervalo de temperaturas de funcionamiento, de -40° a 75° C (-40° a 167° F), permite instalaciones en entornos industriales de extremo calor o frío

Cumplimiento con las normas electromagnéticas

Cumple con las normas FCC Part 15 Subpart B Class A y CE EN 55022 Class A

Certificaciones

Clasificado para equipo de tecnologías de la información (ITE) (EN55022/24) y equipo industrial, científico y médico (ISM) (EN55011)

Resistente a golpes y vibraciones

Clasificado para golpes (IEC 60068-2-27), caída libre (IEC 60068-2-32) y vibraciones (IEC 60068-2-6)

Punto de conexión a tierra

El punto de conexión a tierra protege al equipo de sobretensiones eléctricas externas

Padrões
  • IEEE 802.3
  • IEEE 802.3u
  • IEEE 802.3ab
  • IEEE 802.3z
  • IEEE 802.3x
Interfaz del dispositivo
  • Un puerto Gigabit
  • 1 ranura SFP Gigabit
  • Bloque de terminales de 4 pines extraíble
  • Indicadores LED
  • Switch DIP
  • Montaje en DIN-rail
  • Montaje en pared
  • Punto de conexión a tierra
Tasa de transferencia de datos
  • Ethernet: 10 Mbps (half duplex), 20 Mbps (full duplex)
  • Fast Ethernet: 100 Mbps (half duplex), 200 Mbps (full duplex)
  • Ethernet Gigabit: 2000 Mbps (full duplex)
  • Fibra: 2000Mbps (full duplex)
Rendimiento
  • Búfer RAM de datos: 1MB
  • Jumbo Frames: 16KB
Características especiales
  • Componentes reforzados con clasificación para temperaturas extremas
  • Entradas de alimentación de 12 a 56V CC
  • Relé de alarma
  • Autonegociación
  • Arquitectura de autoalmacenamiento y reenvío
  • Aprendizaje automático de direcciones y control de caducidad de direcciones
  • Protección para descarga electrostática de 8 kilovoltios y sobrecorriente de 2 kilovoltios
Alimentación
  • Entrada: 12 – 56V CC
  • Fuente de alimentación compatible: TI-M6024 (se vende por separado)
  • Consumo máximo:
    • 1.8W @12VDC
    • 2.16W @24VDC
    • 3W @48V
    • 3.36W @56VDC
Bloque de terminales
  • Entradas de alimentación redundantes, 4 pins
  • Alcance del cable: 0.34mm^2 to 2.5mm^2
  • Cable rígido (AWG): 12-24/14-22
  • Cable trenzado (AWG): 12-24/14-22
  • Par de torsión: 5 libras – pulgada / 0.5 Nm / 0.56 Nm
  • Longitud del hilo de cable: 7 – 8mm
Switchs DIP
  • 1: Activa o desactiva LFP (Link Fault Pass Through)
  • 2: Configuración de velocidad SFP a 100Mbps o 1000Mbps
MTBF
  • 510,304 horas
Carcasa
  • Carcasa de metal IP30
  • Montaje en DIN-rail
  • Montaje en pared
  • Punto de conexión a tierra
  • Protección para descarga electrostática de 8 kilovoltios
  • Protección para sobretensiones de 2 kilovoltios
Temperatura de funcionamiento
  • -40° – 75° C (-40° – 167° F)
Humedad admitida
  • Máx. 95% sin condensación
Dimensiones:
  • 103 x 80 x 31mm (4.1 x 3.2 x 1.2 pulgadas)
Peso
  • 142g (5libras)
Certificaciones
  • CE
  • FCC
  • Golpes (IEC 60068-2-27)
  • Caída libre (IEC 60068-2-32)
  • Vibraciones (IEC 60068-2-6)
  • IEC 61000-4-2
  • IEC 61000-4-4
  • IEC 61000-4-5
Garantía
  • 3 años

CONTENIDOS DEL PAQUETE
  • TI-F11SFP
  • Guía de instalación rápida
  • Bloque de terminales extraíble
  • Kit de montaje en DIN-rail y pared

Todas las referencias a la velocidad son solo para fines de comparación. Las especificaciones, el tamaño y la forma del producto están sujetos a cambios sin previo aviso, y el aspecto real del producto puede diferir del que se describe en este documento.
