Switch industrial Gigabit PoE+ de montaje en pared y acceso frontal de 6 puertos

TI-PG62F (Version v1.0R)

  • 4 puertos Gigabit PoE+
  • 2 ranuras Gigabit SFP
  • Potencia PoE total disponible de 120W
  • Capacidad de conmutación de 12Gbps
  • Tasa de reenvío: 8.9Mpps (tamaño de paquetes de 64 bytes)
  • Admite jumbo frames de hasta 10KB
  • Carcasa reforzada de metal con clasificación IP40
  • Incluye soportes de montaje en DIN-Rail y accesorios de montaje magnético en pared
  • Intervalo de temperaturas de funcionamiento de -40° a 75° C (-40° a 167° F)
  • Entradas de corriente redundantes con protección contra sobrecarga
  • Relé de alarma activado por fallos en el suministro eléctrico
  • La fuente de alimentación se vende por separado (modelos: TI-S15052, TI-S24052, TI-S12048, TI-S24048 y 48VDC3000)
  • Cumple con NDAA / TAA
NDAA/TAA Compliant

La serie de switchs Gigabit PoE+ de acceso frontal y montaje en pared de TRENDnet está adaptada para vigilancia IP, IoT y redes de automatización para hogares y empresas. Estos switchs gigabit industriales, planos y reforzados ofrecen acceso frontal a los puertos e interfaces de alimentación para una instalación más fácil. El tamaño compacto y su forma plana los hacen ideales para instalaciones en armarios donde el espacio es limitado. Cada switch industrial de acceso frontal y reforzado cuenta con puertos gigabit PoE+ para conectar dispositivos como puntos de acceso wireless, cámaras IP y dispositivos IoT. Estos switchs reforzados de acceso frontal están equipados con una carcasa de metal con clasificación IP40, diseñada para resistir un alto grado de vibraciones e impactos. Además, funcionan en un amplio intervalo de temperaturas, de -40° a 75° C (-40° a 167° F) en entornos industriales.

TI-PG62F Switch Gigabit PoE+ industrial de 6 puertos montado en la pared con acceso frontal montado en un gabinete de red, destacando su tamaño plano y compacto, ideal donde el espacio es limitado.

Switch de acceso frontal montado en la pared

El switch plano con opción de montaje en pared ofrece acceso frontal a los puertos e interfaces de alimentación para facilitar la instalación. Su tamaño compacto y forma plana lo hacen ideal para instalaciones en armarios donde el espacio es limitado.

TI-PG62F Switch Gigabit PoE+ industrial de 6 puertos montado en la pared con acceso frontal, con tres dispositivos conectados (dos cámaras y un punto de acceso) utilizando un presupuesto de energía PoE de 120 vatios.

Alimentación PoE+

Su potencia total disponible de 240W suministra alimentación PoE del switch industrial de acceso frontal y reforzado a hasta ocho dispositivos Power over Ethernet.

Cuatro íconos, cada uno representando diferentes características o protecciones: Dispositivo con Líneas de Vibración: indica resistencia a vibraciones o golpes, Termómetro: significa resistencia a la temperatura, Rayo: representa resistencia eléctrica o protección contra sobretensiones eléctricas, Texto “IP40”: indica un nivel específico de protección contra ingreso (IP) contra polvo y agua.

Diseño industrial y reforzado

Equipado de una carcasa de metal con clasificación IP40, este switch de acceso frontal está concebido para resistir un alto grado de vibraciones e impactos y funcionar en un amplio intervalo de temperaturas, de - 40 a 75 °C (- 40 a 167 °F) en entornos industriales.

La ilustración representa un edificio de dos pisos con un enfoque en un área de almacenamiento en la planta baja y un espacio de oficinas en el piso superior. La planta baja contiene varios módulos de almacenamiento dispuestos en filas, con una estantería contra la pared del fondo y una puerta a la derecha. La planta superior cuenta con varios escritorios y sillas, lo que sugiere un ambiente de oficina. Hay cámaras de seguridad montadas en las paredes exteriores del edificio. Un recuadro circular en la esquina superior derecha resalta una vista de cerca de un conmutador de acceso frontal montado en la pared Gigabit PoE+ industrial de 6 puertos y una fuente de alimentación en un gabinete. La escena también incluye un coche aparcado en primer plano, lo que indica el entorno exterior del edificio.

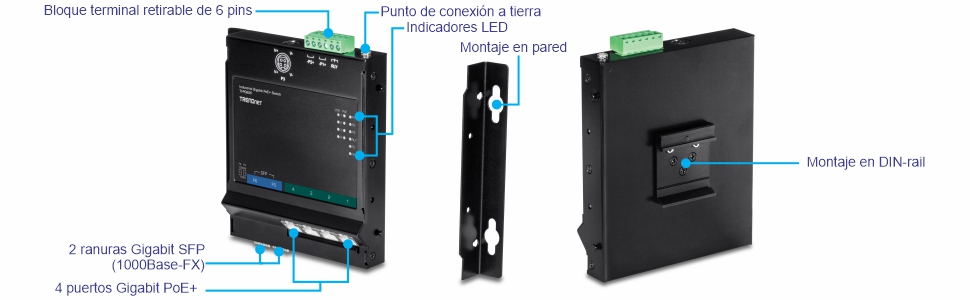

Un dispositivo de red con un bloque de terminales extraíble de seis pines en la parte superior, un punto de conexión a tierra e indicadores LED en el panel frontal. Cuenta con dos ranuras Gigabit SFP (100/1000Base-FX) y cuatro puertos Gigabit PoE+ en la parte inferior. El dispositivo se puede montar mediante un soporte de pared o un montaje en carril DIN. El soporte de pared es un soporte separado, mientras que el soporte de riel DIN está conectado a la parte posterior del dispositivo. El dispositivo es negro y rectangular con etiquetas que indican las partes específicas y sus funciones.

Puertos de red

4 puertos Gigabit PoE+, 2 ranuras Gigabit SFP

Alimentación PoE

Suministra hasta 30 W de potencia PoE+ por puerto, con una potencia total disponible de 120W

Diseño del hardware

El diseño del hardware con opción de montaje en pared ofrece acceso frontal a los puertos y a las interfaces de alimentación para facilitar la instalación.

Compacto

El tamaño compacto y su forma plana son ideales para instalaciones en armarios donde el espacio es limitado

Materiales de montaje

Incluye soportes de montaje en DIN-Rail y accesorios de montaje magnético en pared

Capacidad de conmutación

Capacidad de conmutación de 12Gbps

Fuente de alimentación secundaria

Las entradas de alimentación duales proporcionan alimentación redundante con protección contra sobrecarga de corriente y un relé de salida de alarma para indicar fallos en la entrada de alimentación. (La fuente de alimentación se vende por separado, modelos: TI-S12048, TI-S24048 y 48VDC3000)

Relé de alarma

Un fallo de suministro eléctrico primario y/o secundario activa el relé de alarma

Jumbo Frame

Envía paquetes más grandes o Jumbo Frames (de hasta 10 KB) para mejorar el rendimiento

Amplio intervalo de temperaturas de funcionamiento

La carcasa industrial y reforzada ofrece un amplio intervalo de temperaturas de funcionamiento, de -40° a 75° C (-40° a 167° F), permitiendo instalaciones en entornos de extremo calor o frío

Resistente a golpes y vibraciones

Diseño reforzado clasificado para golpes (EN 60068-2-27), caída libre (EN 60068-2-32) y vibraciones (EN 60068-2-6) en entornos industriales

Cumplimiento con las normas electromagnéticas

Cumplen con las certificaciones industriales EMS (IEC 61000-4-2) para protección contra descargas electrostáticas: Contacto: 6kV | Aire: 8kV, (IEC 61000-4-4) Transitorios eléctricos rápidos: Alimentación: 2kV | Señal: 2kV, (61000-4-5) Sobretensión: Alimentación: 2kV | Señal: 2kV

Indicadores LED

Los indicadores LED muestran el estado de los puertos y de la alimentación

Punto de conexión a tierra

El punto de conexión a tierra protege al equipo de sobretensiones eléctricas externas

Estándares
  • IEEE 802.3
  • IEEE 802.3u
  • IEEE 802.3ab
  • IEEE 802.3z
  • IEEE 802.3x
  • IEEE 802.3af
  • IEEE 802.3at
Interfaz del dispositivo
  • 4 puertos Gigabit PoE+
  • 2 ranuras Gigabit SFP (100/1000Base-FX)
  • Bloque de terminales de 6 pines extraíble
  • Indicadores LED
  • Montaje en DIN-rail
  • Montaje en pared
  • Montaje magnético
  • Punto de conexión a tierra
Tasa de transferencia de datos
  • Ethernet: 10 Mbps (half duplex), 20 Mbps (full duplex)
  • Fast Ethernet: 100 Mbps (half duplex), 200 Mbps (full duplex)
  • Gigabit: 2000 Mbps (full duplex)
  • SFP: 2000 Mbps (full duplex)
Rendimiento
  • Búferes de datos en RAM: 128 KB
  • Estructura de conmutación: 12 Gbps
  • Tabla de direcciones MAC: 1K entradas
  • Jumbo Frames: 10 KB
  • Tasa de reenvío: 8.9 Mpps (tamaño de paquetes de 64 bytes)
Características especiales
  • Componentes reforzados con clasificación para temperaturas extremas
  • Entradas de alimentación redundantes
  • Adaptador de corriente DIN (se vende por separado: modelo 48VDC3000)
  • Admite protección contra descargas electrostáticas de 8kV
  • Diseño de bajo perfil
Alimentación CC
  • Entrada: 48 – 56V CC
  • Fuente de alimentación compatible: TI-S15052, TI-S24052, TI-S12048, TI-S24048 (se vende por separado)
  • Consumo máximo: 7.2W (no PoE)
Alimentación AC
  • Entrada: 100 - 240 V AC, 50/60 Hz, 2 A
  • Adaptador de corriente compatible: 48VDC3000 (se vende por separado)
  • Salida: 48V DC, 3.34 A 160 W máx.
PoE
  • Potencia PoE disponible: Entrada 120W@56V CC
Switch DIP
  • DIP 1: OFF (F6 SFP 1000Mbps por defecto)
  • ON (F6 SFP 100Mbps)
  • DIP 2: OFF (F5 SFP 1000Mbps por defecto)
  • ON (F5 SFP 100Mbps)
Zapata
  • Entradas de alimentación redundantes, contacto de relé de alarma, 6 pines
  • Alcance del cable: 0.34 mm^2 a 2.5 mm^2
  • Cable rígido (AWG): 12-24/14-22
  • Cable trenzado (AWG): 12-24/14-22
  • Par de torsión: 5 libras – pulgada / 0.5 Nm / 0.56 Nm
  • Longitud del hilo de cable: 7 – 8mm
Contacto de relé de alarma
  • Salidas de relé con capacidad de transporte de corriente de 1A, 24 V DC
  • Modo de circuito abierto cuando se conectan dos fuentes de alimentación
  • Modo circuito corto cuando se conecta una fuente de alimentación
MTBF
  • 500,000 horas
Carcasa
  • Carcasa de metal IP40
  • Montaje en DIN-rail
  • Montaje en pared
  • Montaje magnético
  • Punto de conexión a tierra
Temperatura de funcionamiento
  • - 40° – 75° C (-40° – 167° F)
Humedad admitida
  • Máx. 95% sin condensación
Dimensiones
  • 150 x 145 x 26.7mm (5.9 x 5.7 x 1.1 pulgadas)
Peso
  • 420 g (14.8 onzas)
Certificaciones
  • CE
  • FCC
  • Golpes (IEC 60068-2-27)
  • Caída libre (IEC 60068-2-32)
  • Vibraciones (IEC 60068-2-6)
  • IEC 61000-4-2
  • IEC 61000-4-4
  • IEC 61000-4-5
Garantía
  • 3 años

CONTENIDOS DEL PAQUETE
  • TI-PG62F
  • Guía de instalación rápida
  • Bloque de terminales extraíble
  • Kit de montaje en DIN-rail, en pared y con soporte magnético

Todas las referencias a la velocidad son solo para fines de comparación. Las especificaciones, el tamaño y la forma del producto están sujetos a cambios sin previo aviso, y el aspecto real del producto puede diferir del que se describe en este documento.
