Módulo LC monomodo SFP 1000Base-LX industrial (10 km)

TI-MGBS10 (Version v1.1R)

Compatible con IEEE 802.3z Gigabit Ethernet
Compatible con canal de fibra ANSI
Conforme con Small Form-Factor Pluggable (SFP) y Multi-Source Agreement (MSA)
Amplio intervalo de temperaturas de funcionamiento, de -40 a 85 °C (de -40 a 185 °F)
Admite tasas de datos de hasta 1.25 Gbps
Distancia de transmisión de hasta 10 km (6.2 millas)
Diseño de interferencia electromagnética (EMI) reducida
Admite transmisiones de red monomodo de 1310 nm
Interfaz óptica dúplex LC
Bajo consumo eléctrico
Cumple con NDAA / TAA

El módulo LC monomodo SFP 1000Base-LX industrial, modelo TI-MGBS10, está concebido para funcionar en un amplio intervalo de temperaturas y está adaptado para entornos industriales. Este módulo SFP funciona con ranuras SFP estándar de switchs industriales y convertidores de fibra. El TI-MGBS10 es compatible con tipos de conector de fibra Duplex-LC y admite conexiones por fibra monomodo gigabit a distancias de hasta 10 kilómetros (6.2 millas).

Una representación esquemática de redes de fibra de larga distancia para aplicaciones industriales, de fabricación y de campus corporativos/educativos. La imagen muestra dos interruptores conectados entre sí con una conexión de fibra. El interruptor inferior está conectado a una cámara domo, un punto de acceso inalámbrico y una cámara bullet.

Aplicaciones para fibra

Conexión en red de larga distancia por fibra para aplicaciones industriales, de fabricación, de complejos corporativos y de campus académicos.

Ilustración de un cable de fibra óptica que transmite datos a largas distancias, con la luz representada visualmente viajando a través del cable, etiquetada como 10 km (6,2 millas).

Distancia / modo de fibra

El transceptor monomodo cubre distancias de hasta 10 km (6.2 millas) y admite hasta 1.25 Gbps.

Un diagrama de un módulo sfp que se conecta a un conmutador de red.

Compatibilidad

Conectable en caliente con una ranura SFP conforme con MSA; admite cables de fibra con conectores dúplex de tipo LC.

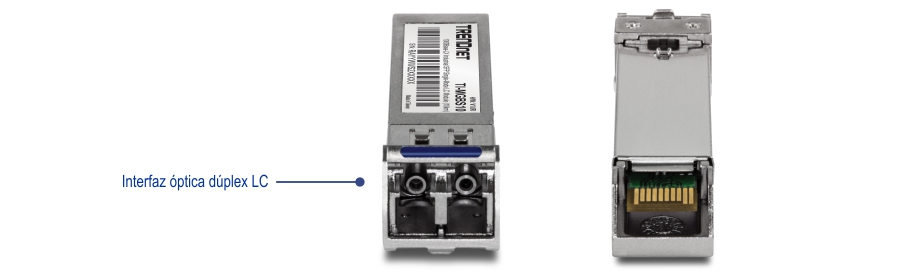

La ilustración muestra dos vistas del TI-MGBS10. La vista izquierda está etiquetada con una interfaz óptica LC dúplex.

SFP conectable en caliente

Transceptor SFP conectable en caliente y compatible con ranuras SFP conformes con MSA

Longitud de onda de fibra

Compatible con transmisiones monomodo de 1310 nm

Distancia de fibra

Admite trabajo en red en distancias de hasta 10 km (6.2 millas)

Interfaz de fibra

Conector dúplex tipo LC

Temperatura admitida

Clasificado para un intervalo de temperaturas de funcionamiento de -40 a 85 ºC (de -40 a 185 °F)

Estándares	IEEE 802.3 IEEE 802.3u IEEE 802.3z
Interfaz del dispositivo	Conforme con SFP MSA Conector dúplex LC
Tasa de transferencia de datos	1.25 Gbps
Longitud de onda	1310nm
Potencia de salida óptica	-9 ~ -3 dBm
Distancia	10 km (6.2 millas)
Características especiales	Conectable en caliente Carcasa de metal
Sensibilidad	-23 dBm
Alimentación	Consumo: 1 vatio
Temperatura admitida	-40 – 85 °C (-40 – 185 °F)
Humedad admitida	Máx. 95% sin condensación
Dimensiones	57 x 13 x 8.5 mm (2.2 x 0.5 x 0.3 pulgadas)
Peso	19 g (0.67 onzas)
Certificaciones	CE FCC
Garantia	Limitada a 3 años

CONTENIDOS DEL PAQUETE

TI-MGBS10
Guía de instalación rápida

Todas las referencias a la velocidad son solo para fines de comparación. Las especificaciones, el tamaño y la forma del producto están sujetos a cambios sin previo aviso, y el aspecto real del producto puede diferir del que se describe en este documento.
