Convertidor de medios industrial de SFP a Gigabit UPoE

TI-UF11SFP (Version v2.0R)

Convertidor reforzado de SFP a Gigabit UPoE con clasificación IP30
El puerto SFP admite fibra de modo sencillo o múltiple
Distancias de hasta 40 km de trabajo en red por fibra con el módulo SFP TI-MGBS40
Ofrece hasta 30 W para dispositivos compatibles con PoE, PoE+ y UPoE
Contiene materiales de montaje en DIN-rail y en pared
Amplio intervalo de temperaturas de funcionamiento, de -40 a 75 ºC (de -40 a 167 ºF)
Protección contra sobrecarga
La fuente de alimentación se vende por separado (modelo: TI-S12048)
Cumple con NDAA / TAA

El Convertidor de medios industrial de SFP a Gigabit UPoE de TRENDnet, modelo TI-PF11SFP, convierte de fibra a cobre y al mismo tiempo suministra alimentación a dispositivos compatibles con PoE, PoE+ y UPoE, como cámaras IP, teléfonos VoIP y puntos de acceso wireless. E intervalo de temperatura de funcionamiento de -40 a 75 °C (-40 a 167 °F), La carcasa IP30 reforzada es ideal para entornos industriales. Las entradas de corriente duales (la fuente de corriente se vende por separado: TI-S12048) con protección contra sobrecarga minimizan los tiempos muertos.

Ilustración vectorial estilizada de edificios industriales y maquinaria. Incluye un edificio alto y una fábrica con engranajes, que representan la fabricación y otras aplicaciones industriales.

Aplicações Industriais

Dispositivos de rede para fabricas, industrias em geral, logística, vigilância e aplicações corporativas.

Arte lineal que muestra un convertidor de medios SFP industrial a Gigabit PoE+ conectado a una cámara bullet a través de alimentación a través de Ethernet (PoE).

Saída PoE+

Converte fibra em cobre enquanto fornece energia para dispositivos compatíveis com PoE e PoE+, como câmeras IP, telefones VoIP e pontos de acesso sem fio.

Gráfico con cuatro iconos: vibración, temperatura, choque y clasificación IP30.

Ambientes Extremos

Conversor IP30 reforçado para ambientes de rede extremos, com faixa de temperatura operacional de -40 a 75 °C (-40 a 167 °F)

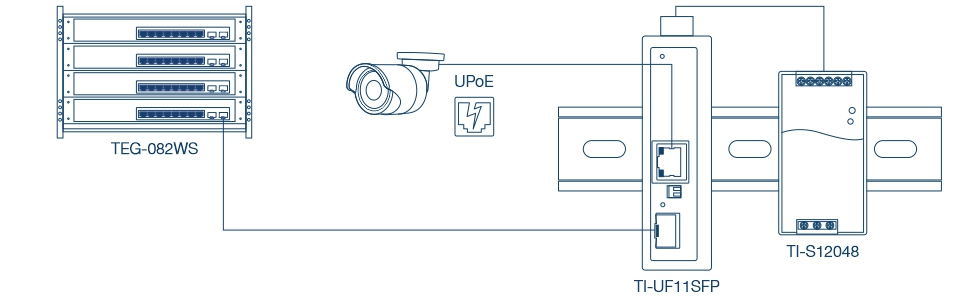

El diagrama muestra una configuración de red con varios componentes. A la izquierda, hay un conmutador montado en bastidor con la etiqueta TEG-082WS con varios puertos Ethernet. Este conmutador se conecta a una cámara de vigilancia etiquetada como UPoE, lo que indica que utiliza alimentación universal a través de Ethernet. La cámara está conectada a un dispositivo etiquetado como TI-UF11SFP, que parece ser un convertidor de medios o un dispositivo de interfaz de red con puertos para conexiones Ethernet y fibra óptica. A la derecha del TI-UF11SFP hay una fuente de alimentación etiquetada como TI-S12048, conectada al TI-UF11SFP para proporcionar energía. Toda la configuración está montada en un riel DIN, comúnmente utilizado para equipos de control industrial.

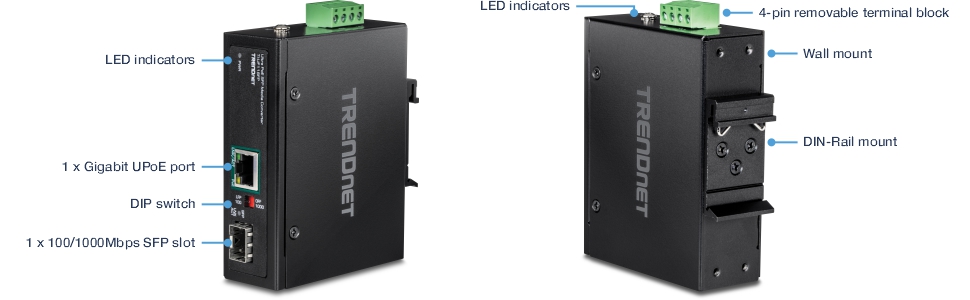

La imagen muestra un dispositivo TRENDnet desde dos ángulos diferentes. La vista lateral izquierda destaca varias características: indicadores LED en la parte superior, un puerto Gigabit UPoE debajo de los indicadores LED, un interruptor DIP debajo del puerto Gigabit UPoE y una ranura SFP de 100/1000Mbps en la parte inferior. La vista lateral derecha muestra componentes adicionales: indicadores LED en la parte superior, un bloque de terminales extraíble de 4 pines debajo de los indicadores LED, un soporte de pared en el centro y un soporte de carril DIN en la parte inferior.

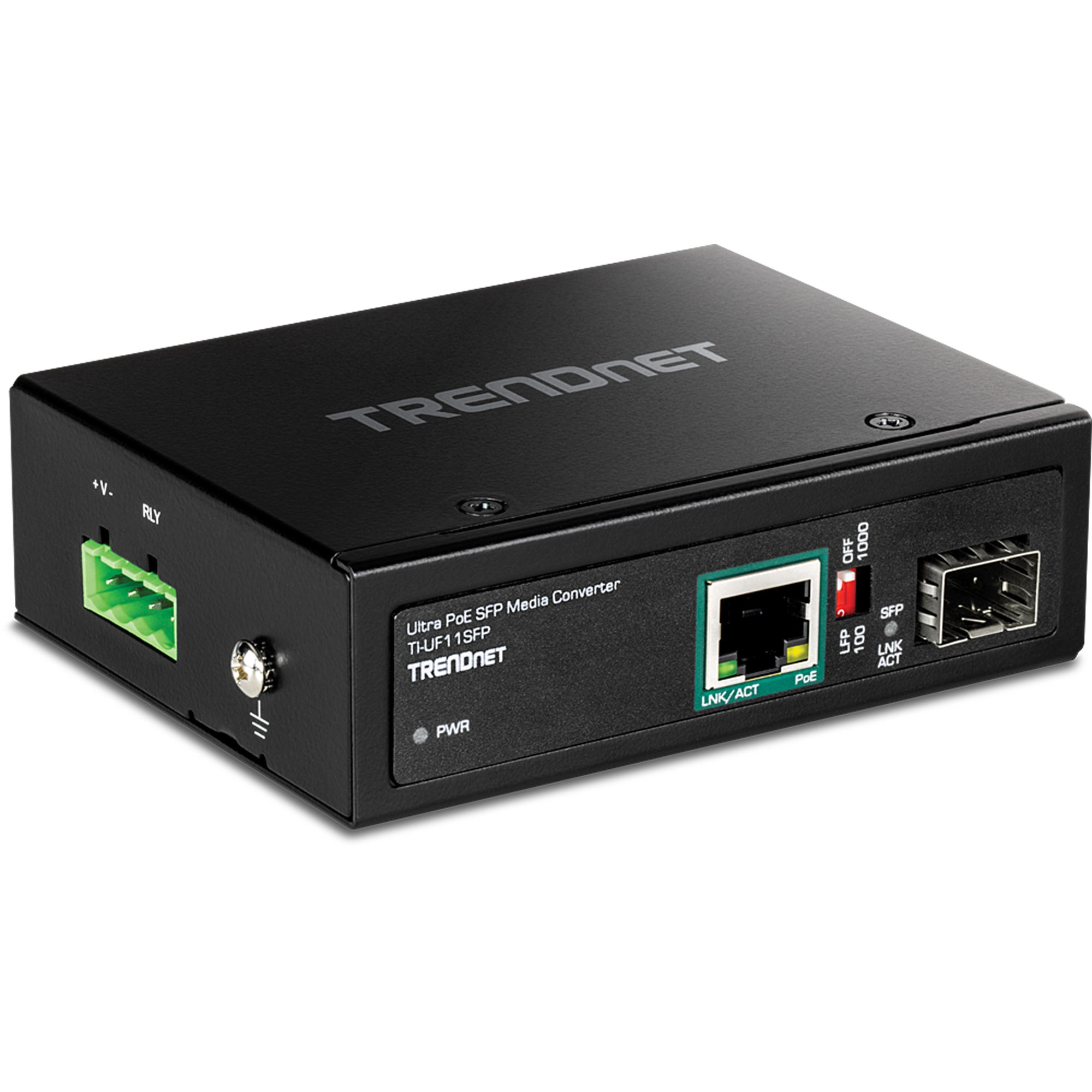

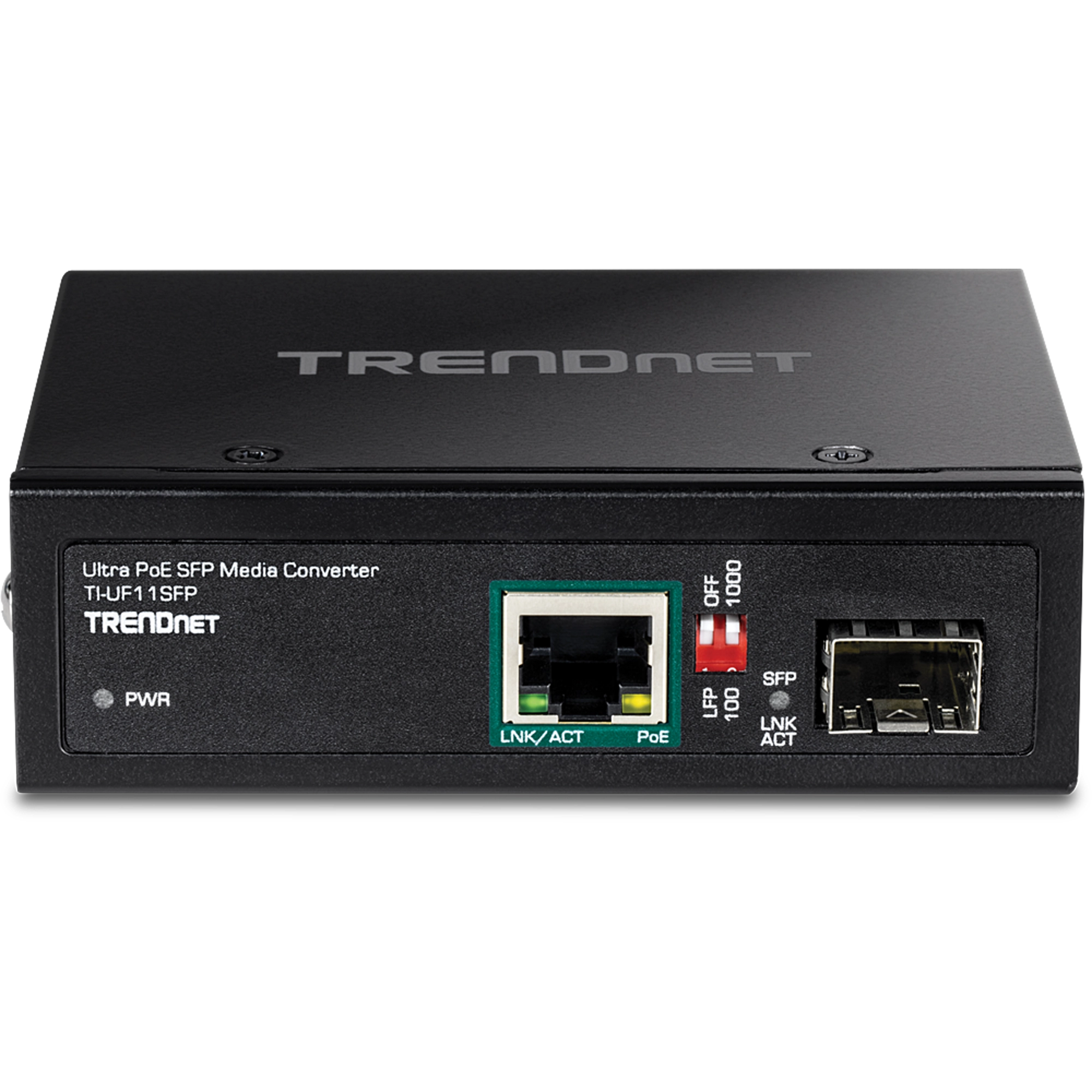

Puertos de red

1 puerto Ethernet Gigabit PoE+ y 1 ranura SFP

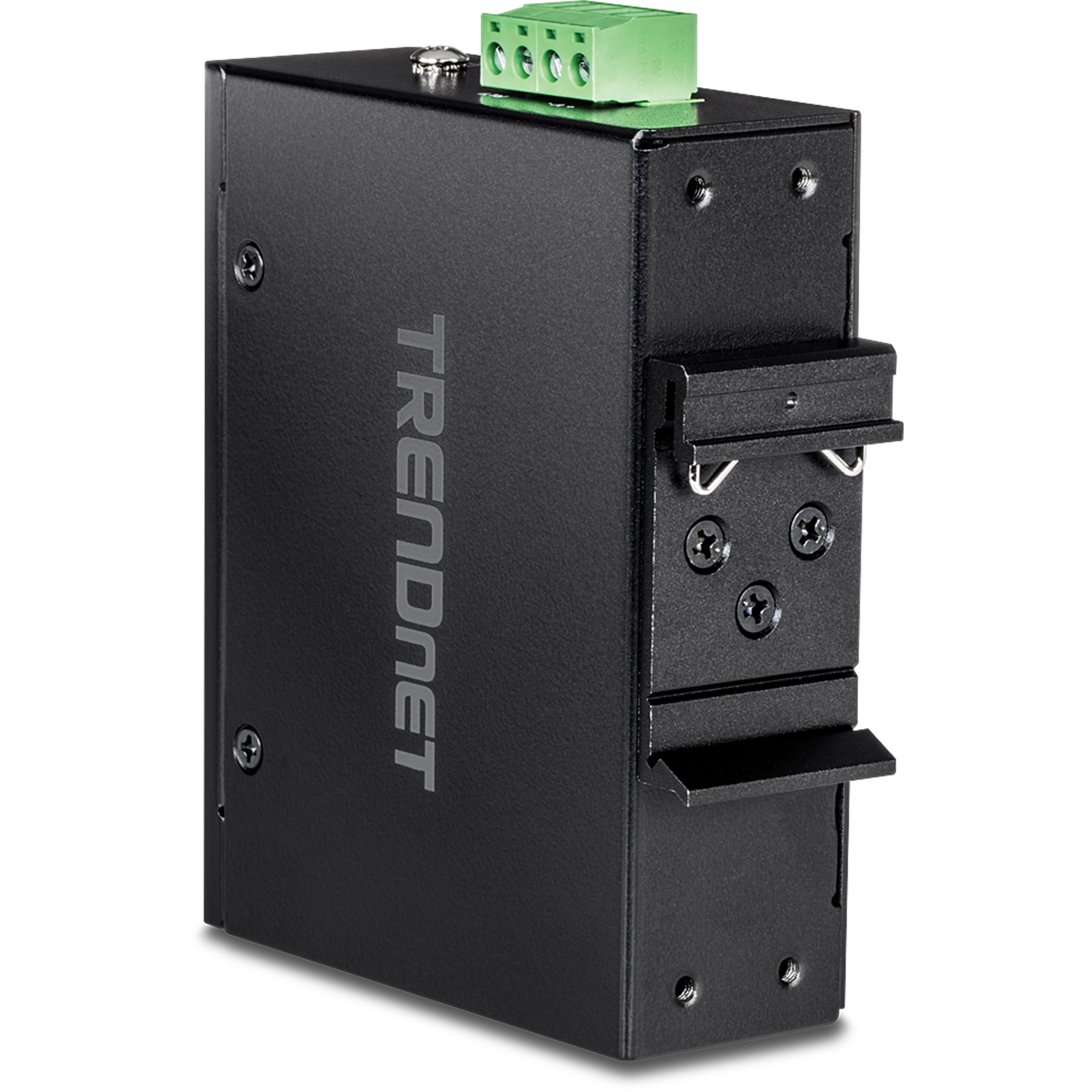

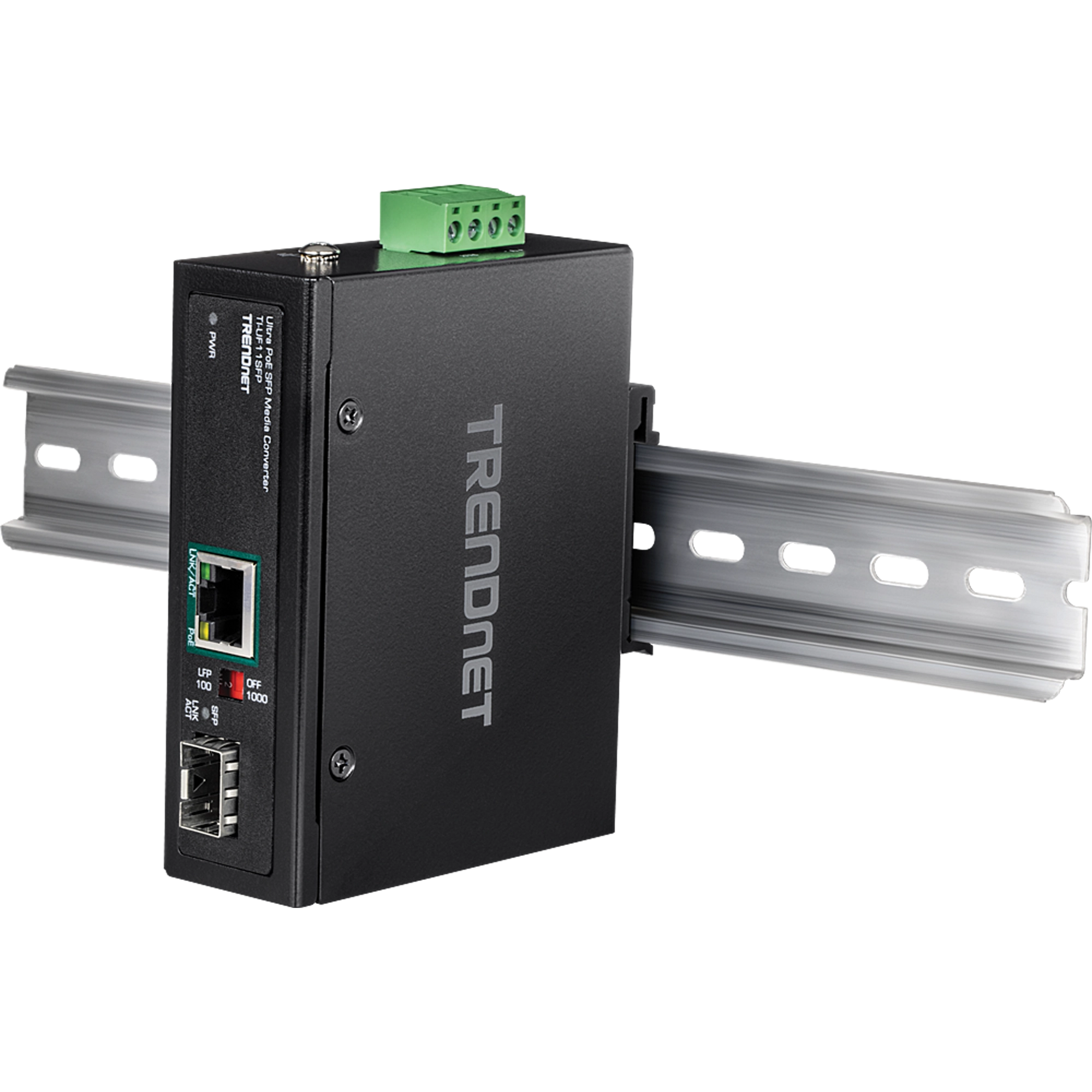

Montaje en DIN-rail/pared

Carcasa de metal con clasificación IP30 y material de montaje en DIN-rail y en pared incluido

Capacidad de conmutación

Capacidad de conmutación de 2 Gbps

Jumbo Frame

Envía paquetes más grandes o Jumbo Frames (de hasta 9 KB) para mejorar el rendimiento

Temperaturas extremas

Este convertidor reforzado está clasificado para un amplio intervalo de temperaturas de funcionamiento de - 40 a 75 ºC (de -40 a 167 °F)

Cumplimiento con las normas electromagnéticas

Cumple con las normas FCC Part 15 Subpart B Class A y CE EN 55022 Class A

Certificaciones

Clasificado para equipo de tecnologías de la información (ITE) (EN55022/24) y equipo industrial, científico y médico (ISM) (EN55011)

Resistente a golpes y vibraciones

Clasificado para golpes (IEC 60068-2-27), caída libre (IEC 60068-2-32) y vibraciones (IEC 60068-2-6)

Punto de conexión a tierra

El punto de conexión a tierra protege al equipo de sobretensiones eléctricas externas

Normas	IEEE 802.3 IEEE 802.3u IEEE 802.3ab IEEE 802.3z IEEE 802.3x IEEE 802.3af IEEE 802.3at IEEE 802.3bt draft
Interfaz del dispositivo	1 puerto UPoE Gigabit 1 ranura SFP de 100/1000Mbps Bloque de terminales de 4 pins extraíble Indicadores LED Switch DIP Montaje en DIN-rail Montaje en pared Punto de conexión a tierra
Tasa de transferencia de datos	Ethernet: 10Mbps (half duplex), 20Mbps (full duplex) Fast Ethernet: 100Mbps (half duplex), 200Mbps (full duplex) Gigabit: 2000Mbps (full duplex)
Rendimiento	Búfer RAM de datos: 1MB Jumbo Frame: 9KB Tabla de direcciones MAC: 2K
Características especiales	Componentes reforzados con clasificación para temperaturas extremas Autonegociación Aprendizaje automático de direcciones y control de caducidad de direcciones
Alimentación	Entrada: 48 -56V DC Fuente de alimentación requerida: TI-S12048 (se vende por separado) Consumo máximo: 72W
PoE	Pin 3, 6, 4, 5 para alimentación (+) y pin 1, 2, 7, 8 para alimentación (-) Potencia disponible: 60W

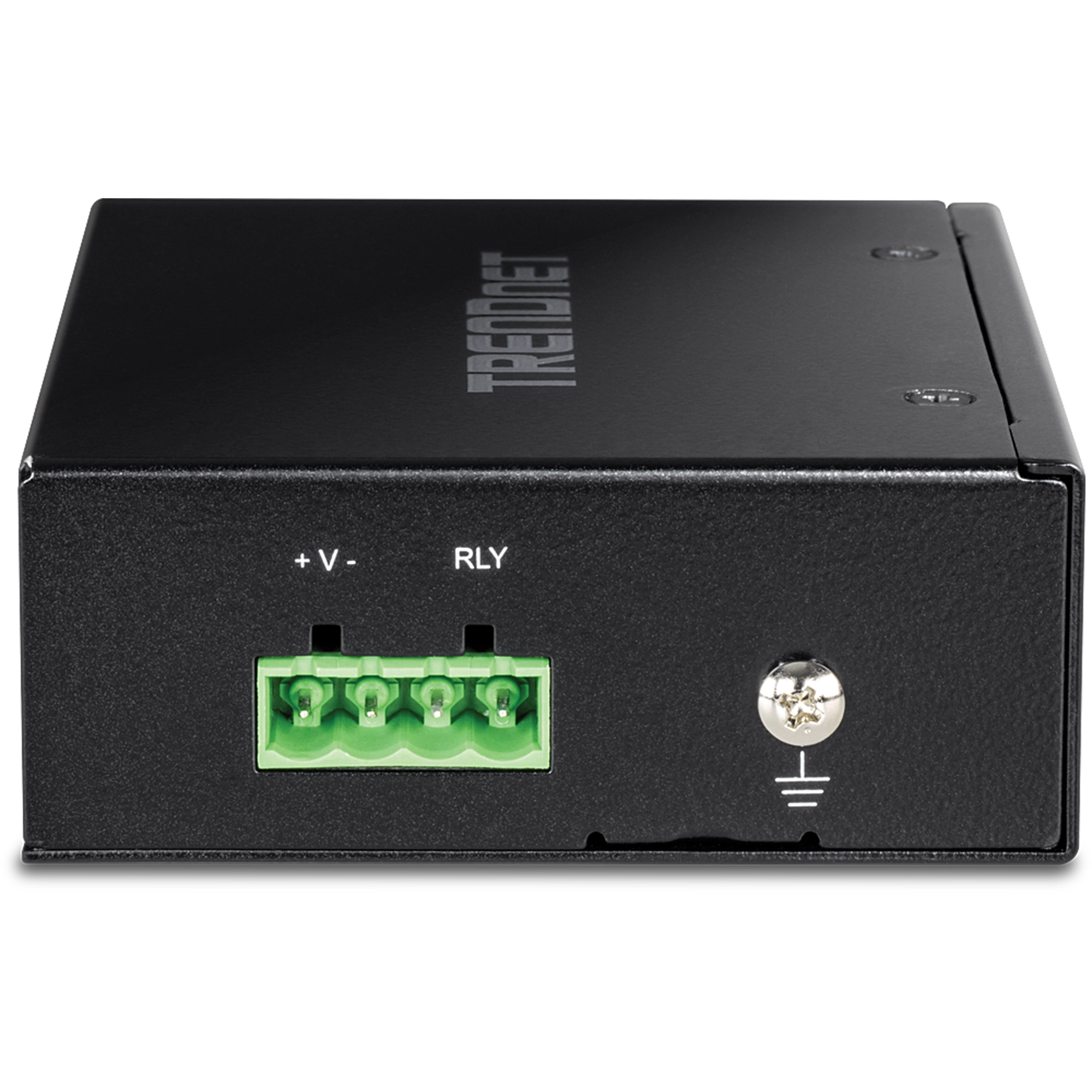

Bloque de terminales	Entradas de alimentación y relé, 4 pins Alcance del cable: 0.34 mm^2 a 2.5 mm^2 Cable rígido (AWG): 12-24/14-22 Cable trenzado (AWG): 12-24/14-22 Par de torsión: 5 libras – pulgada / 0.5 Nm / 0.56 Nm Longitud del hilo de cable: 7-8mm
Switch DIP	1: reservada, sin función 2: establecer velocidad SFP a 100Mbps o 1000Mbps
MTBF	510,304 horas
Carcasa	Carcasa de aluminio IP30 Montaje en DIN-rail Montaje en pared Punto de conexión a tierra
Temperatura de funcionamiento	-40 – 75°C (-40 – 167°F)
Humedad admitida	Máx. 95 % sin condensación
Dimensiones	103.5 x 81.5 x 32mm (4 x 3.2 x 1.2 pulgadas)
Peso	153g (5.39 onzas)
Certificaciones	CE FCC Golpes (IEC 60068-2-27) Caída libre (IEC 60068-2-32) Vibraciones (IEC 60068-2-6) EN60950-1 (LVD)
Garantía	3 años

CONTENIDOS DEL PAQUETE

TI-UF11SFP
Guía de instalación rápida
Bloque de terminales extraíble
Kit de montaje en DIN-rail y pared

Todas las referencias a la velocidad son solo para fines de comparación. Las especificaciones, el tamaño y la forma del producto están sujetos a cambios sin previo aviso, y el aspecto real del producto puede diferir del que se describe en este documento.
