Módulo LC monomodo de longitud de onda dual SFP

TEG-MGBS20D5 (Version v1.0R)

Debe asociarse al TEG-MGBS20D3 o a otro módulo compatible
Tipo de conector símplex LC (monohilo)
Módulo SFP (WDM) bidireccional
Abarca distancias de hasta 20 km (12.4 millas)
Tx: 1550 nm / Rx: 1310 nm, fuente de alimentación de 3.3 V

DISCONTINUED PRODUCT

The TEG-MGBS20D5 (Version v1.0R) has been discontinued. It has been replaced by the TEG-MGBS20D5 (Version v2.0R). For a list of discontinued products, click here.

El TEG-MGBS20D5 de TRENDnet asociado al TEG-MGBS20D5 genera una solución de fibra monohilo de larga distancia, con un alcance de hasta 20 km (12.4 millas). Otra opción es desarrollar su conexión de fibra de hilo doble y convertirla en dos conexiones de fibra monohilo separadas. La interfaz SFP es compatible con ranuras SFP estándar y ofrece una interfaz SFP 1000BASE-LX.

Diagrama que muestra dos dispositivos de red conectados entre sí, con tres computadoras conectadas a uno de los switches.

Aplicaciones para fibra

Conexión en red de larga distancia por fibra para aplicaciones industriales, de fabricación, de complejos corporativos y de campus académicos.

Diagrama de un cable de fibra óptica de un solo hilo con comunicación bidireccional. En el cable se indican dos longitudes de onda: 1310 nm para una dirección etiquetada como RX y TX, y 1550 nm para la dirección opuesta también etiquetada como RX y TX. Las etiquetas sugieren que este cable de fibra óptica puede recibir (RX) y transmitir (TX) señales en ambas direcciones utilizando diferentes longitudes de onda.

Modo / distancia de fibra

El transceptor monomodo cubre distancias de hasta 20 km (12.4 millas) y admite velocidades de transmisión de datos de hasta 1.25 Gbps.

Tres conmutadores de red, representados en un simple dibujo lineal, se apilan uno encima del otro. Representan varios tipos de interruptores.

Compatibilidad

Compatible con switchs SFP y adaptadores de TRENDnet, así como muchas soluciones SFP de terceros

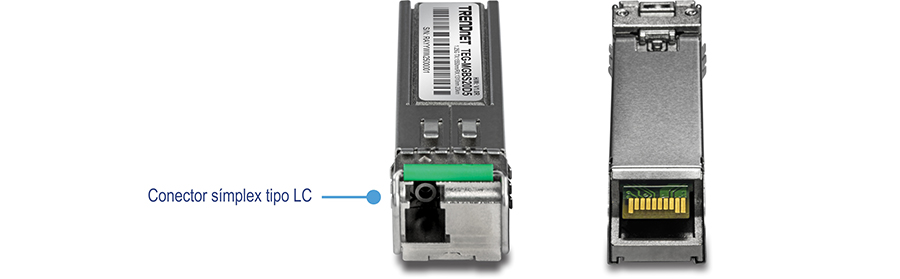

La ilustración muestra una vista de dos imágenes del módulo LC monomodo de longitud de onda dual SFP. A la izquierda está la vista superior con una etiqueta para el conector simple tipo LC, y a la derecha está la vista inferior.

SFP conectable en caliente

Transceptor SFP conectable en caliente y compatible con ranuras SFP conformes con MSA

Fibra bidireccional

Transmisión: 1550 nm / recepción: 1310 nm; debe asociarse al TEG-MGBS20D3 o a otro módulo SFP compatible

Distancia de fibra

Admite conexiones en red en distancias de hasta 20 km (12.4 millas)

Puerto de fibra

Conector símplex tipo LC

Temperatura de funcionamiento

Clasificado para un intervalo de temperaturas de funcionamiento de 0 a 70 ºC (de 32 a 158 °F)

Estándares	IEEE 802.3z Compatible con canal de fibra ANSI Láser Clase 1
Interfaz del dispositivo	Conforme con SFP MSA Conector símplex LC
Tasa de transferencia de datos	1.25 Gbps
Longitud de onda	TX: 1550 nm RX: 1310 nm
Energia de saída óptica	-3 ~ -9 dBm
Distancia	20 km (12.4 millas)
Características especiales	Conectable en caliente Módulo SFP (WDM) bidireccional
Sensibilidad	-23 dBm 0.8 vatios
Temperatura de funcionamiento	0 – 70 °C (32 - 158 °F)
Humedad admitida	Máx. 85% sin condensación
Dimensiones	57 x 13 x 12 mm (2.2 x 0.5 x 0.5 pulgadas)
Peso	18 g (0.6 onzas)
Certificaciones	CE FCC
Garantía	Limitada a 3 años

CONTENIDOS DEL PAQUETE

TEG-MGBS20D5

Todas las referencias a la velocidad son solo para fines de comparación. Las especificaciones, el tamaño y la forma del producto están sujetos a cambios sin previo aviso, y el aspecto real del producto puede diferir del que se describe en este documento.
