Switch industrial Gigabit Web Smart DIN-Rail de 16 puertos

TI-G160WS   (Version v1.0R)

  • 16 puertos Gigabit
  • Capacidad de conmutación de 32 Gbps
  • Carcasa reforzada de metal con clasificación IP30

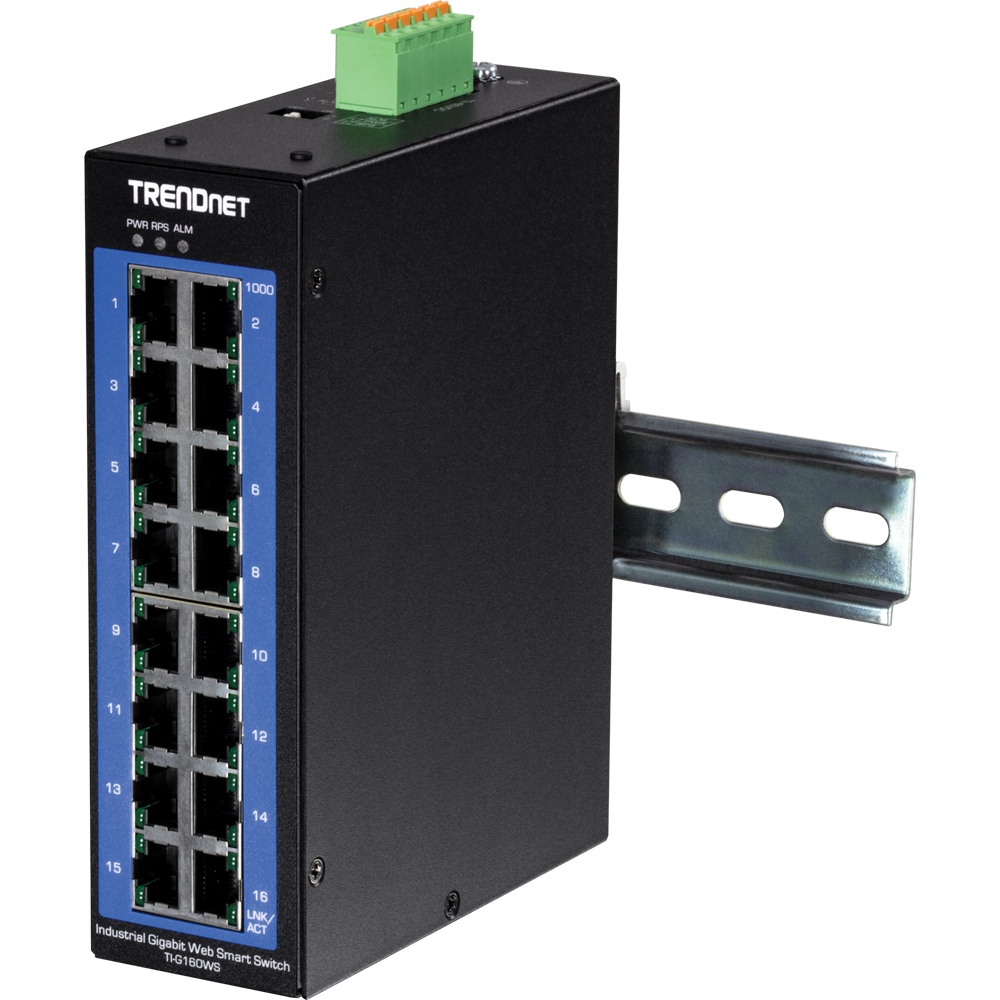

  • Incluye soporte de montaje DIN-rail
  • Intervalo de temperaturas de funcionamiento de -40 a 75 °C (-40 a 167 ° F).
  • Admite LACP, STP/RSTP, VLAN, y IGMP Snooping
  • QoS IEEE 802.1p con programación de colas
  • Control de ancho de banda por puerto
  • Entradas de corriente duales redundantes con protección contra sobrecarga
  • Alarma activada por deficiencias en el suministro eléctrico
  • La fuente de alimentación se vende por separado (modelo: TI-M6024)

DISCONTINUED PRODUCT

The TI-G160WS (Version v1.0R) has been discontinued. It has been replaced by the TI-G160i (Version v1.0R). For a list of discontinued products, click here.

Firmware

Firmware
NO actualice el firmware de ningún producto TRENDnet con conexión inalámbrica.
Actualizar el firmware a través de una conexión inalámbrica podría dañar el producto. Realice la actualización del firmware únicamente a través de una conexión "por cable"

Model: TI-G160WS
Hardware Version: v1.xR
------------------------------------------

Firmware Version:V1.0.11.S0
Release Date: 6/2022
Release Note:

  • -Fixed stack buffer overflow security issue with Telnet/SSH CLI user login
  • -Fixed stack buffer overflow security issue with Telnet/SSH CLI interface

Nombre del archivo: FW_TI-G160WS_v1(1.0.11.S0).zip
SHA-1 Checksum: 4BD6EF4936EF00EE46614F5EA1BF8A937D598990
Fecha: 6/2/2022
Tamaño del archivo: 6.77 MB
Descargas

Other

MIB

Hardware Version: v1.0R
MIB Version: 1.00
Release Date: 04/2018
Notes:

  • Versión inicial

Nombre del archivo: MIB_TI-G160WS_v1(1.00).zip
Fecha: 6/19/2018
Tamaño del archivo: 48.79 KB
Descargas

Hoja de datos

Datasheet (English)
Nombre del archivo: EN_datasheet_TI-G160WS_(v1.0R).pdf
Fecha: 2/6/2019
Tamaño del archivo: 970.87 KB
Descargas Email
Datasheet (Français)
Nombre del archivo: FR_datasheet_TI-G160WS_(v1.0R).pdf
Fecha: 2/6/2019
Tamaño del archivo: 959.66 KB
Descargas Email
Datasheet (Deutsch)
Nombre del archivo: GE_datasheet_TI-G160WS_(v1.0R).pdf
Fecha: 2/6/2019
Tamaño del archivo: 922.76 KB
Descargas Email
Datasheet (Português)
Nombre del archivo: PO_datasheet_TI-G160WS_(v1.0R).pdf
Fecha: 2/6/2019
Tamaño del archivo: 926.59 KB
Descargas Email
Datasheet (Español)
Nombre del archivo: SP_datasheet_TI-G160WS_(v1.0R).pdf
Fecha: 2/6/2019
Tamaño del archivo: 924.38 KB
Descargas Email
Datasheet (Pусский)
Nombre del archivo: RU_datasheet_TI-G160WS_(v1.0R).pdf
Fecha: 2/6/2019
Tamaño del archivo: 890.20 KB
Descargas Email
Datasheet (Italiano)
Nombre del archivo: IT_datasheet_TI-G160WS_(v1.0R).pdf
Fecha: 2/6/2019
Tamaño del archivo: 921.29 KB
Descargas Email

Guía de instalación rápida

Guía de instalación rápida (English)
Nombre del archivo: English_TI-G160WS(V1.0R).pdf
Fecha: 4/25/2018
Tamaño del archivo: 2.12 MB
Descargas
Guía de instalación rápida (Français)
Nombre del archivo: French_TI-G160WS(V1.0R).pdf
Fecha: 4/25/2018
Tamaño del archivo: 2.26 MB
Descargas
Guía de instalación rápida (Deutsch)
Nombre del archivo: German_TI-G160WS(V1.0R).pdf
Fecha: 4/25/2018
Tamaño del archivo: 1.60 MB
Descargas
Guía de instalación rápida (Português)
Nombre del archivo: Portugese_TI-G160WS(V1.0R).pdf
Fecha: 4/25/2018
Tamaño del archivo: 1.63 MB
Descargas
Guía de instalación rápida (Español)
Nombre del archivo: Spanish_TI-G160WS(V1.0R).pdf
Fecha: 4/25/2018
Tamaño del archivo: 1.63 MB
Descargas
Guía de instalación rápida (Pусский)
Nombre del archivo: Russian_TI-G160WS(V1.0R).pdf
Fecha: 4/25/2018
Tamaño del archivo: 1.56 MB
Descargas
Guía de instalación rápida (Italiano)
Nombre del archivo: Italian_TI-G160WS(V1.0R).pdf
Fecha: 4/25/2018
Tamaño del archivo: 1.60 MB
Descargas

Guía del usuario

Guía del usuario
Nombre del archivo: Industrial_Managed_UG_012924.pdf
Fecha: 11/5/2021
Tamaño del archivo: 6.12 MB
Descargas

Imágenes de productos

PNG Image
Tamaño del archivo: : 2.80 MB
Fecha: : 4/25/2018
Descargas
PNG Image
Tamaño del archivo: : 1.37 MB
Fecha: : 4/25/2018
Descargas
PNG Image
Tamaño del archivo: : 2.78 MB
Fecha: : 4/25/2018
Descargas
PNG Image
Tamaño del archivo: : 2.59 MB
Fecha: : 4/25/2018
Descargas
PNG Image
Tamaño del archivo: : 3.23 MB
Fecha: : 4/25/2018
Descargas
ROHS compliant WEEE crossed-out bin symbol.
Padrões
  • IEEE 802.1d
  • IEEE 802.1p
  • IEEE 802.1Q
  • IEEE 802.1w
  • IEEE 802.1X
  • IEEE 802.1ab
  • IEEE 802.1ax
  • IEEE 802.3u
  • IEEE 802.3x
  • IEEE 802.3ab
  • IEEE 802.3ad
  • IEEE 802.3az
Interfaz del dispositivo
  • 16 puertos Gigabit

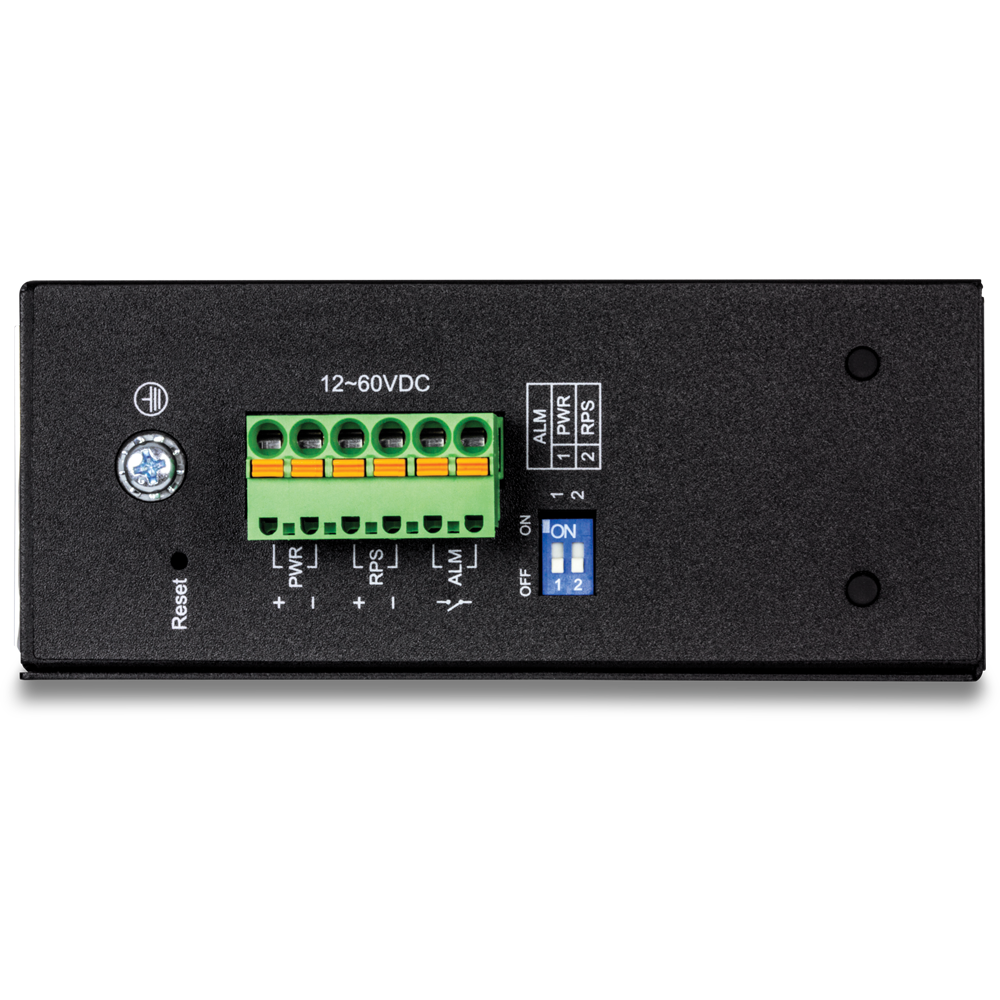

  • Bloque terminal retirable de 6 pins (entradas de alimentación primarias / secundarias y salida de relé de alarma)
  • Switch DIP (alarma para el suministro eléctrico principal / secundario)
  • Indicadores LED
  • Botón de reinicio
Tasa de transferencia de datos
  • Ethernet: 10 Mbps (half duplex), 20 Mbps (full duplex)
  • Fast Ethernet: 100 Mbps (half duplex), 200 Mbps (full duplex)
  • Ethernet Gigabit: 2000 Mbps (full duplex)
Rendimiento
  • Estructura de conmutación: 32 Gbps
  • Búfer RAM de datos: 128MB
  • Tabla de direcciones MAC: Entradas 8 K
  • Jumbo Frames: 10 KB
  • Modo reenvío: almacenar y reenviar
  • Tasa de reenvío: 23.8 Mpps (tamaño de paquetes de 64 bytes)
Gestión
  • GUI basada en web HTTP
  • CLI: Telnet / SSHv2
  • SNMP v1, v2c, v3
  • SNMP trap (hasta 5 receptores)
  • Grupos RMON 1/2/3/9
  • Copia de respaldo y restauración de la configuración de dispositivos, actualización de firmware, reinicio y restablecimiento a valores predeterminados
  • Múltiples cuentas de usuario administrativas o de solo lectura
  • Activación o desactivación de modo de ahorro de energía por puerto
  • Entradas de monodifusión estática
  • LLDP (protocolo de descubrimiento de capa de enlace)
  • Mapa de dispositivos Netlite
  • Descubrimiento de dispositivos ONVIF
  • SNTP
  • Alerta SMTP
  • Syslog
  • Estadísticas / uso de puertos
  • Monitorización del tráfico
  • Réplica de puertos: uno a uno, muchos a uno
  • Control de tráfico: Difusión, multidifusión, fallo de consulta de destino (límite mín.: 1pps)
  • Detección de conexión en bucle
  • Relé DHCP/opción 82
  • Modbus/TCP
MIB
  • MIB II RFC 1213
  • Puente MIB RFC 1493
  • RMON (Grupo 1,2, 3,9) RFC 1757
Spanning Tree
  • IEEE 802.1D STP (protocolo de árbol de expansión)
  • IEEE 802.1w RSTP (protocolo de árbol de expansión rápido)
  • Filtro BPDU, protección y protección de raíz
Agregación de enlaces
  • Agregación estática de enlaces y LACP dinámica 802.1ax/802.3ad (hasta 8 grupos)
Calidad de servicio (QoS)
  • Clase de servicio (CoS) 802.1p
  • DSCP (Punto de código de servicios diferenciados)
  • Control de ancho de banda por puerto
  • Programación de colas: Prioridad estricta (SP), Weighted Round Robin (WRR), Weighted Fair Queuing (WFQ)
VLAN
  • VLAN 802.1Q etiquetada
  • VLAN basada en MAC
  • Aislamiento de puerto
  • Hasta 256 grupos VLAN, intervalo ID 1-4094
Multicast
  • IGMP snooping v1, v2, v3
  • Solicitante IGMP
  • Salida rápida/inmediata IGMP
  • Hasta 256 grupos de multidifusión
  • Entradas de multidifusión estática
Control de acceso
  • Autenticación 802.1X (base de datos local de usuarios, RADIUS, asignación de VLAN para invitados)
  • Snooping / cribado de DHCP
  • Host de confianza / lista de acceso IP para acceso de la administración
  • Seguridad de puertos/restricción de aprendizaje de dirección MAC (hasta 100 entradas por puerto)
  • Inspección ARP estática/dinámica
ACL
  • Dirección MAC fuente/destino
  • Dirección IP fuente/destino
  • Interfaz de origen
  • VLAN ID
  • EtherType
  • Puerto 1-65535 TCP/UDP
Características especiales
  • Descubrimiento de dispositivos Netlite y aparición del mapa en la GUI
  • Seguridad de puertos: Restricción de averiguación de dirección MAC por puerto
  • Relé DHCP/opción 82 y soporte de snooping/cribado del servidor DHCP
  • Amplia temperatura de operación
  • Entradas de alimentación redundantes duales
  • Relé de alarma activado por fallos en el suministro eléctrico
  • Protección contra sobretensiones y descargas electrostáticas
Alimentación
  • Entrada de terminal PWR (primaria): 12 – 60V DC (TI-S12048 se vende por separado)
  • Entrada de terminal RPS (secundaria): 12 – 60V DC (TI-S12048 se vende por separado)
  • Fuente de alimentación compatible: TI-M6024 (60W), TI-S12048 (120W), TI-S24048 (240W), se venden por separado
  • Consumo máximo: 12W
Bloque de terminales
  • Entradas de alimentación redundantes, contacto de relé de alarma, 6 pins
  • Alcance del cable: 0.5 mm^2 a 2.5 mm^2
  • Cable rígido (AWG): 12-26
  • Cable trenzado (AWG): 12-26
  • Longitud del hilo de cable: 10-11mm
Switch DIP
  • 1: Relé de alarma PWR (relé de alarma activada o desactivada en caso de deficiencia en la alimentación)
  • 2: Relé de alarma RPS (relé de alarma activada o desactivada en caso de deficiencia en la alimentación)
Salida de relé de alarma
  • Salidas de relé con capacidad de transporte de corriente de 1A, 24 V DC
  • Modo circuito corto cuando se conecta una fuente de alimentación
  • Modo de circuito abierto cuando se conectan dos fuentes de alimentación
Recinto
  • Carcasa de metal con certificación IP30
  • Refrigeración pasiva sin ventilador
  • Montaje en DIN-rail
  • Punto de conexión a tierra
  • Protección contra descargas electrostáticas: 8KV DC
  • Protección contra sobretensiones: 6KV DC
MTBF
  • 1,072,674 horas a 25° C
  • 177,143 horas a 75° C
Temperatura de funcionamiento
  • -40° – 75° C (-40° – 167° F)
Humedad admitida
  • Máx. 95% sin condensación
Dimensiones
  • 160 x 120 x 50 mm. (6.3 x 4.72 x 1.97 pulgadas)
Peso
  • 884 g (1.95 libras)
Certificaciones
  • CE
  • FCC
  • Golpes (IEC 60068-2-27)
  • Caída libre (IEC 60068-2-32)
  • Vibraciones (IEC 60068-2-6)
Garantía
  • Para toda la vida

CONTENIDO DEL PAQUETE
  • TI-G160WS
  • Soporte de montaje DIN rail
  • Guía de instalación rápida

Todas las referencias a la velocidad son solo para fines de comparación. Las especificaciones, el tamaño y la forma del producto están sujetos a cambios sin previo aviso, y el aspecto real del producto puede diferir del que se describe en este documento.
